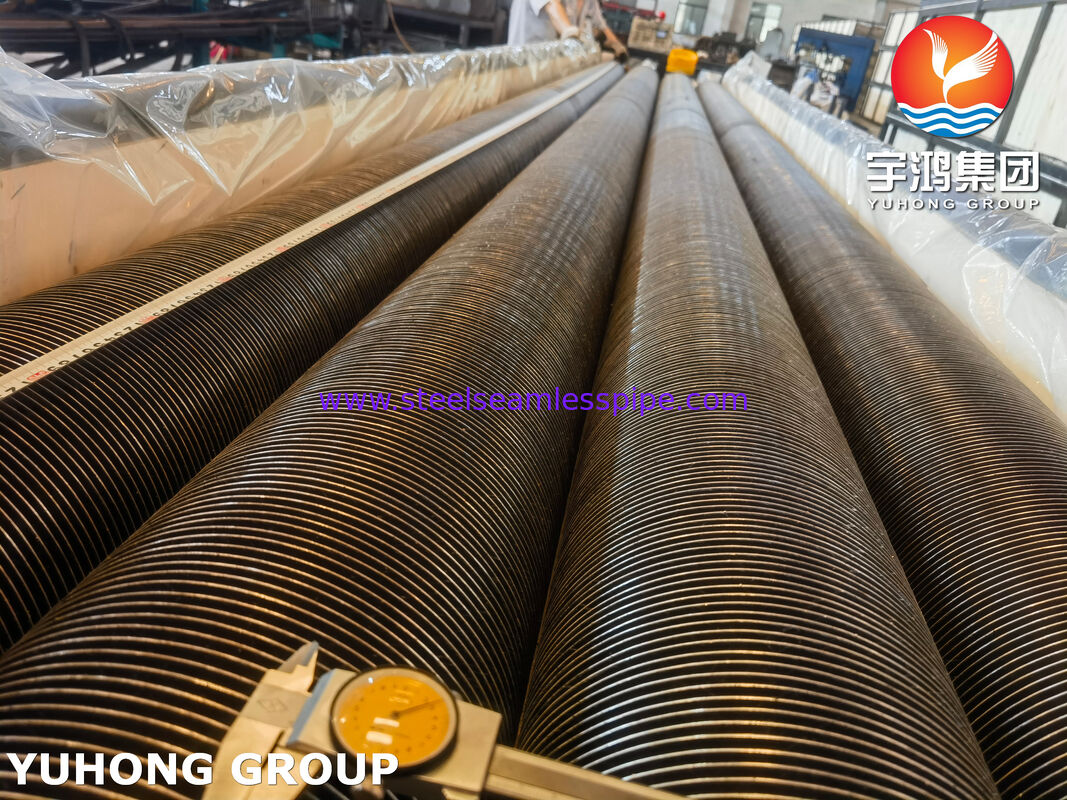

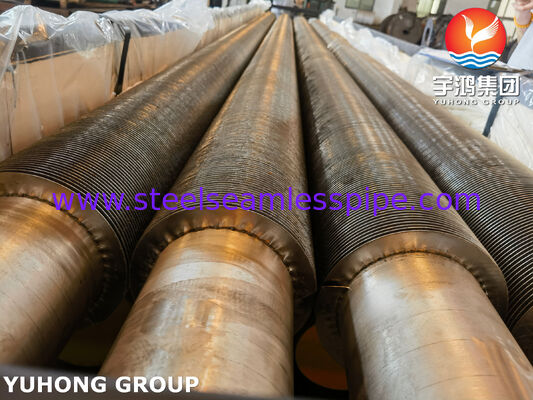

বর্জ্য তাপ পুনরুদ্ধার ও অ্যাস্টম এ২৬৯ টিপি৩২১ স্টেইনলেস স্টিলের জন্য উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব
উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব তৈরি করা হয়েছেঅ্যাস্টম এ২৬৯ টিপি৩২১ স্টেইনলেস স্টিলউন্নত তাপ স্থানান্তর উপাদান যা চাহিদাযুক্তবর্জ্য তাপ পুনরুদ্ধার ব্যবস্থা, শিল্প বয়লার, ফায়ার্ড হিটার, নিষ্কাশন গ্যাস হিট এক্সচেঞ্জার এবং শক্তি-সাশ্রয়ী তাপীয় পুনরুদ্ধার সরঞ্জামের জন্য ডিজাইন করা হয়েছে।
উচ্চ-ফ্রিকোয়েন্সি রেজিস্ট্যান্স ওয়েল্ডিং প্রযুক্তি ব্যবহার করে, ফিনগুলি টিউবের পৃষ্ঠে অবিচ্ছিন্নভাবে ওয়েল্ড করা হয়, যা চমৎকার তাপ স্থানান্তর দক্ষতা, যান্ত্রিক স্থিতিশীলতা এবং কম্পন ও তাপীয় চক্রের প্রতিরোধের সাথে একটি শক্তিশালী মেটালার্জিক্যাল বন্ড তৈরি করে।
অ্যাস্টম এ২৬৯ টিপি৩২১ একটি টাইটানিয়াম-স্থিতিশীল অস্টেনিটিক স্টেইনলেস স্টিল যা উচ্চ-তাপমাত্রার সংস্পর্শের পরে আন্তঃগ্রানুলার ক্ষয় প্রতিরোধে উন্নত প্রতিরোধ ক্ষমতা প্রদান করে। এটি টিপি৩২১ উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলিকে বিশেষভাবে উপযুক্ত করে তোলেউচ্চ তাপমাত্রা, ক্ষয়কারী ফ্লু গ্যাস এবং দীর্ঘমেয়াদী অবিচ্ছিন্ন অপারেশনের।
প্রচলিত ক্ষত ফিন টিউবের তুলনায়, উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলি উচ্চতর ফিন সংযুক্তি শক্তি, উন্নত তাপীয় কর্মক্ষমতা এবং দীর্ঘ পরিষেবা জীবন সরবরাহ করে, যা তাদেরশিল্প বর্জ্য তাপ পুনরুদ্ধার এবং হিট এক্সচেঞ্জার অ্যাপ্লিকেশনগুলির জন্য একটি পছন্দের সমাধান করে তোলে।
অ্যাস্টম এ২৬৯ টিপি৩২১ উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবের মূল বৈশিষ্ট্য
১. উচ্চ-শক্তির ফিন ওয়েল্ডিং
উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং প্রক্রিয়া ফিন এবং বেস টিউবের মধ্যে একটি টেকসই সংযোগ তৈরি করে, তাপীয় প্রতিরোধ ক্ষমতা হ্রাস করে এবং কম্পন বা তাপীয় প্রসারণের অধীনে ফিন আলগা হওয়া প্রতিরোধ করে।
২. চমৎকার উচ্চ-তাপমাত্রা কর্মক্ষমতা
টিপি৩২১ স্টেইনলেস স্টিল উচ্চ তাপমাত্রায় ভাল যান্ত্রিক শক্তি এবং অক্সিডেশন প্রতিরোধ ক্ষমতা বজায় রাখে, যা এটিকে নিষ্কাশন গ্যাস পুনরুদ্ধার এবং উচ্চ-তাপমাত্রার হিট এক্সচেঞ্জার সিস্টেমের জন্য উপযুক্ত করে তোলে।
৩. উন্নত ক্ষয় প্রতিরোধ ক্ষমতা
টিপি৩২১ এর টাইটানিয়াম স্থিতিশীলতা ওয়েল্ডিং এবং উচ্চ-তাপমাত্রার পরিষেবার সময় কার্বাইড অধঃক্ষেপণ হ্রাস করে, আন্তঃগ্রানুলার ক্ষয়ের বিরুদ্ধে প্রতিরোধ ক্ষমতা উন্নত করে।
৪. দক্ষ বর্জ্য তাপ পুনরুদ্ধার
ওয়েল্ডেড ফিন দ্বারা সরবরাহকৃত বাহ্যিক পৃষ্ঠের বর্ধিত ক্ষেত্রফল তাপ স্থানান্তর দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে, যা নিষ্কাশন গ্যাস, দহন ব্যবস্থা এবং শিল্প প্রক্রিয়া থেকে শক্তি পুনরুদ্ধারের অনুমতি দেয়।
৫. দীর্ঘ পরিষেবা জীবন
স্টেইনলেস স্টিল টিউব উপাদান এবং ওয়েল্ডেড ফিন নির্মাণের সমন্বয় তাপীয় ক্লান্তি, ক্ষয় এবং যান্ত্রিক চাপের বিরুদ্ধে চমৎকার প্রতিরোধ ক্ষমতা প্রদান করে।
সাধারণ অ্যাপ্লিকেশন
অ্যাস্টম এ২৬৯ টিপি৩২১ উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলি ব্যাপকভাবে ব্যবহৃত হয়:
- বর্জ্য তাপ পুনরুদ্ধার ইউনিট (WHRU)
- শিল্প বয়লার ইকোনোমাইজার
- ফায়ার্ড হিটার কনভেকশন সেকশন
- নিষ্কাশন গ্যাস তাপ পুনরুদ্ধার ব্যবস্থা
- গ্যাস টারবাইন তাপ পুনরুদ্ধার সরঞ্জাম
- রিফাইনারি এবং পেট্রোকেমিক্যাল হিট এক্সচেঞ্জার
- রাসায়নিক প্রক্রিয়াকরণ প্ল্যান্ট
- বিদ্যুৎ উৎপাদন সহায়ক হিট এক্সচেঞ্জার
- উচ্চ-তাপমাত্রার এয়ার প্রিহিটার
স্ট্যান্ডার্ড স্পেসিফিকেশন
| আইটেম |
স্পেসিফিকেশন |
| পণ্য প্রকার |
উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউব |
| বেস টিউব উপাদান |
অ্যাস্টম এ২৬৯ টিপি৩২১ স্টেইনলেস স্টিল |
| উৎপাদন প্রক্রিয়া |
উচ্চ-ফ্রিকোয়েন্সি রেজিস্ট্যান্স ওয়েল্ডিং |
| টিউব স্ট্যান্ডার্ড |
অ্যাস্টম এ২৬৯ |
| টিউব প্রকার |
সিমলেস / ওয়েল্ডেড স্টেইনলেস স্টিল টিউব |
| ফিন উপাদান |
স্টেইনলেস স্টিল টিপি৩২১ / টিপি৩০৪ / কাস্টমাইজড |
| ফিন প্রকার |
সলিড ফিন বা সিরেটেড ফিন |
| সারফেস ট্রিটমেন্ট |
পিকলিং, প্যাসিভেশন, পলিশিং (ঐচ্ছিক) |
| দৈর্ঘ্য |
১৮,০০০ মিমি পর্যন্ত (কাস্টমাইজড উপলব্ধ) |
সাধারণ আকার পরিসীমা
বর্জ্য তাপ পুনরুদ্ধার অ্যাপ্লিকেশনগুলির জন্য নিম্নলিখিত মাত্রাগুলি সাধারণত উত্পাদিত হয়:
বেস টিউব মাত্রা
| বাইরের ব্যাস |
প্রাচীরের পুরুত্ব |
| ১২.৭ মিমি |
১.০–২.০ মিমি |
| ১৫.৮৮ মিমি |
১.০–২.৫ মিমি |
| ১৯.০৫ মিমি |
১.২–৩.০ মিমি |
| ২৫.৪ মিমি |
১.৫–৩.৫ মিমি |
| ৩১.৭৫ মিমি |
১.৫–৪.০ মিমি |
| ৩৮.১ মিমি |
২.০–৫.০ মিমি |
| ৫০.৮ মিমি |
২.৫–৬.০ মিমি |
| ৬৩.৫ মিমি |
৩.০–৬.৫ মিমি |
(হিট এক্সচেঞ্জার ডিজাইনের প্রয়োজনীয়তা অনুসারে কাস্টম মাত্রা উপলব্ধ।)
সাধারণ ফিন স্পেসিফিকেশন
| প্যারামিটার |
স্ট্যান্ডার্ড পরিসীমা |
| ফিন উচ্চতা |
৮–৩০ মিমি |
| ফিন পুরুত্ব |
০.৩–১.০ মিমি |
| ফিন পিচ |
২.৫–৮ ফিন/ইঞ্চি |
| ফিন প্রকার |
সলিড / সিরেটেড |
| ফিন বিন্যাস |
সিঙ্গেল স্টার্ট / মাল্টিপল স্টার্ট |
| সর্বোচ্চ টিউব দৈর্ঘ্য |
১৮ মিটার পর্যন্ত |
উৎপাদন প্রক্রিয়া
উৎপাদন প্রক্রিয়ার মধ্যে রয়েছে:
- কাঁচামাল পরিদর্শন
- স্টেইনলেস স্টিল গ্রেডের যাচাইকরণ
- মাত্রিক পরিদর্শন
- রাসায়নিক গঠন যাচাইকরণ
- টিউব প্রস্তুতি
- পৃষ্ঠ পরিষ্কার
- অক্সাইড স্তর এবং দূষক অপসারণ
- উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং
- টিউবের পৃষ্ঠে ফিনের অবিচ্ছিন্ন ওয়েল্ডিং
- ওয়েল্ডিং কারেন্ট এবং গতির সুনির্দিষ্ট নিয়ন্ত্রণ
- ফিন গঠন এবং ক্যালিব্রেশন
- ইউনিফর্ম ফিন পিচ এবং উচ্চতা নিশ্চিত করা
- চূড়ান্ত পরিদর্শন
- ওয়েল্ড গুণমান পরীক্ষা
- মাত্রিক যাচাইকরণ
- চাপ পরীক্ষা
পরিদর্শন এবং পরীক্ষার পদ্ধতি
বর্জ্য তাপ পুনরুদ্ধার সিস্টেমে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য, টিপি৩২১ উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলি কঠোর মানের পরিদর্শন করে:

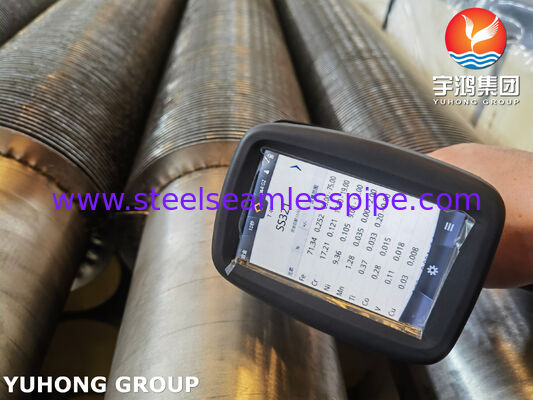

রাসায়নিক গঠন পরীক্ষা
অ্যালয় গঠনের যাচাইকরণের জন্য অপটিক্যাল এমিশন স্পেকট্রোস্কোপি (OES) বা সমতুল্য পদ্ধতি ব্যবহার করে সম্পাদিত।
যান্ত্রিক পরীক্ষা
অন্তর্ভুক্ত:
- টান পরীক্ষা
- ফলন শক্তি পরীক্ষা
- দীর্ঘায়িত পরীক্ষা
- কঠিনতা পরীক্ষা

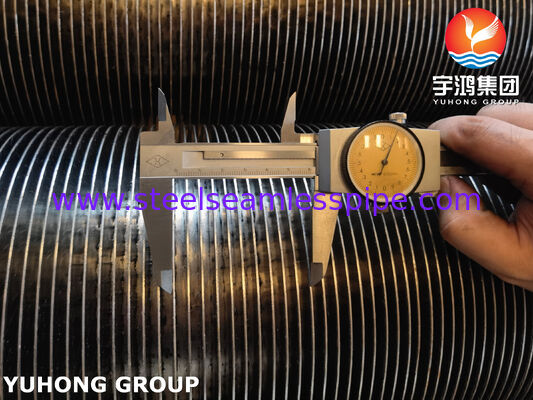

মাত্রিক পরিদর্শন
পরীক্ষিত পরামিতিগুলির মধ্যে রয়েছে:
- টিউবের বাইরের ব্যাস
- প্রাচীরের পুরুত্ব
- ফিন উচ্চতা
- ফিন পিচ
- ফিন পুরুত্ব
- সামগ্রিক দৈর্ঘ্য
- সোজা
ওয়েল্ড গুণমান পরিদর্শন
অন্তর্ভুক্ত:
- দৃশ্যমান পরিদর্শন
- ওয়েল্ড অনুপ্রবেশ পরীক্ষা
- ফিন সংযুক্তি শক্তি পরীক্ষা
- প্রয়োজনে ম্যাক্রো পরীক্ষা
নন-ডিস্ট্রাকটিভ টেস্টিং (NDT)
উপলব্ধ পরীক্ষার পদ্ধতি:
- এডি কারেন্ট টেস্টিং
- আল্ট্রাসনিক টেস্টিং
- হাইড্রোলিক টেস্টিং
- নিউমেটিক টেস্টিং (প্রয়োজনে)
পৃষ্ঠ পরিদর্শন
অন্তর্ভুক্ত:
- পৃষ্ঠ ফিনিশ পরীক্ষা
- ক্ষয় এবং অক্সিডেশন পরিদর্শন
- প্যাসিভেশন যাচাইকরণ
অ্যাস্টম এ২৬৯ টিপি৩২১ রাসায়নিক গঠন (%)
| উপাদান |
সর্বোচ্চ / পরিসীমা |
| কার্বন (C) |
≤০.০৮ |
| সিলিকন (Si) |
≤১.০০ |
| ম্যাঙ্গানিজ (Mn) |
≤২.০০ |
| ফসফরাস (P) |
≤০.০৪৫ |
| সালফার (S) |
≤০.০৩০ |
| ক্রোমিয়াম (Cr) |
১৭.০–১৯.০ |
| নিকেল (Ni) |
৯.০–১২.০ |
| টাইটানিয়াম (Ti) |
৫ × C ন্যূনতম – ০.৭০ |
| লোহা (Fe) |
ব্যালেন্স |
অ্যাস্টম এ২৬৯ টিপি৩২১ যান্ত্রিক বৈশিষ্ট্য
| বৈশিষ্ট্য |
প্রয়োজনীয়তা |
| টান শক্তি |
≥৫১৫ MPa |
| ফলন শক্তি (০.২% অফসেট) |
≥২০৫ MPa |
| দীর্ঘায়িত |
≥৩৫% |
| কঠিনতা (সাধারণ) |
≤HRB ৯০ |
| ঘনত্ব |
প্রায় ৭.৯ গ্রাম/সেমি³ |
বর্জ্য তাপ পুনরুদ্ধার সিস্টেমে সুবিধা
অ্যাস্টম এ২৬৯ টিপি৩২১ উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলি সরবরাহ করে:
- উচ্চতর তাপ পুনরুদ্ধার দক্ষতা
- জ্বালানি খরচ হ্রাস
- উন্নত শক্তি ব্যবহার
- তাপীয় শক প্রতিরোধের শক্তিশালী
- উচ্চ তাপমাত্রায় নির্ভরযোগ্য অপারেশন
- রক্ষণাবেক্ষণ প্রয়োজনীয়তা হ্রাস
- হিট এক্সচেঞ্জার অপারেটিং জীবনের সম্প্রসারণ
এই সুবিধাগুলি তাদের শক্তি দক্ষতা উন্নত করতে এবং অপারেটিং খরচ কমাতে চাওয়া শিল্পগুলির জন্য একটি কার্যকর পছন্দ করে তোলে।
কেন আমাদের অ্যাস্টম এ২৬৯ টিপি৩২১ উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড ফিনড টিউবগুলি বেছে নেবেন?
আমরা আন্তর্জাতিক মান অনুযায়ী কঠোর নিয়ন্ত্রণের সাথে ওয়েল্ডেড ফিনড টিউব তৈরি করি:
- কাঁচামাল ট্রেসেবিলিটি
- ওয়েল্ডিং গুণমান
- ফিন জ্যামিতি নির্ভুলতা
- যান্ত্রিক কর্মক্ষমতা
- পৃষ্ঠের অবস্থা
- চূড়ান্ত পরিদর্শন পদ্ধতি
উচ্চ-তাপমাত্রার নিষ্কাশন ব্যবস্থা, শিল্প বয়লার এবং রিফাইনারি তাপ পুনরুদ্ধার সরঞ্জাম সহ বিভিন্ন বর্জ্য তাপ পুনরুদ্ধার ডিজাইনের জন্য কাস্টমাইজড সমাধান উপলব্ধ।
