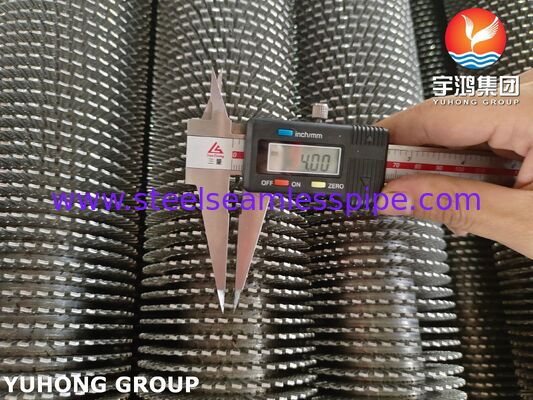

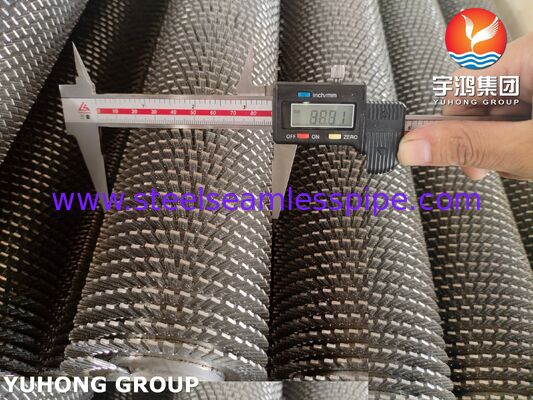

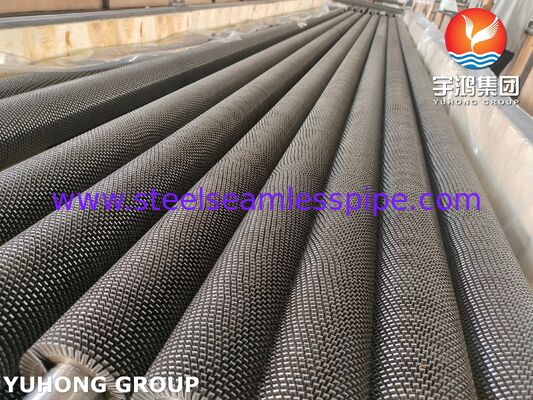

ASME SA192 সেরেটেড ফিনড টিউব
পণ্য ওভারভিউ
ASME SA192 সেরেটেড ফিনড টিউবগুলি হল উচ্চ-কার্যক্ষমতাসম্পন্ন বর্ধিত পৃষ্ঠের টিউবগুলি যা ASME SA192 স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ কার্বন ইস্পাত টিউবগুলিতে হেলিলি ওয়েল্ডিং সেরেটেড স্টিলের পাখনা দ্বারা তৈরি করা হয়। দক্ষ তাপ স্থানান্তরের জন্য ডিজাইন করা, এই ফিনড টিউবগুলি চমৎকার যান্ত্রিক শক্তি এবং তাপ পরিবাহিতা বজায় রেখে বাহ্যিক তাপ বিনিময় পৃষ্ঠকে উল্লেখযোগ্যভাবে বৃদ্ধি করে।
দানাদার পাখনার নকশা বায়ুপ্রবাহে নিয়ন্ত্রিত অশান্তি সৃষ্টি করে, তাপীয় সীমানা স্তরকে হ্রাস করে এবং প্লেইন কঠিন পাখনা টিউবের তুলনায় পরিবাহী তাপ স্থানান্তর দক্ষতা উন্নত করে। এই নকশাটি ধুলো জমে থাকাকেও কম করে, দানাদার ফিনড টিউবগুলিকে এমন পরিবেশের জন্য বিশেষভাবে উপযোগী করে যেখানে ফাউলিং প্রতিরোধ অপরিহার্য।
ASME SA192 উপাদানটি তার চমৎকার তাপ স্থানান্তর বৈশিষ্ট্য, নির্ভরযোগ্য জোড়যোগ্যতা এবং মাঝারি চাপ এবং উচ্চ তাপমাত্রার অবস্থার অধীনে নির্ভরযোগ্য কর্মক্ষমতার জন্য ব্যাপকভাবে স্বীকৃত, এটি শিল্প তাপ পুনরুদ্ধারের সরঞ্জামগুলির জন্য একটি আদর্শ পছন্দ করে তোলে।
বৈশিষ্ট্য
- প্রিমিয়াম ASME SA192 বিজোড় কার্বন ইস্পাত টিউব থেকে তৈরি
- সর্বাধিক তাপ স্থানান্তর দক্ষতার জন্য হেলিকলি ঝালাই করা দানাদার পাখনা
- বায়ু-পার্শ্ব চাপ ড্রপ হ্রাস
- ফাউলিং এবং ধুলো জমে প্রতিরোধের উন্নত
- চমৎকার তাপ পরিবাহিতা
- অবিচ্ছিন্ন পাখনা সংযুক্তি সঙ্গে উচ্চ ঢালাই অখণ্ডতা
- অভিন্ন পাখনা জ্যামিতি এবং ব্যবধান
- অবিচ্ছিন্ন উচ্চ-তাপমাত্রা পরিষেবার জন্য উপযুক্ত
- চমৎকার মাত্রিক নির্ভুলতা
- কম রক্ষণাবেক্ষণ প্রয়োজনীয়তা সঙ্গে দীর্ঘ অপারেটিং জীবন
সাধারণ অ্যাপ্লিকেশন
ASME SA192 সেরেটেড ফিনড টিউবগুলি ব্যাপকভাবে ব্যবহৃত হয়:
- সুপারহিটার এবং ইকোনোমাইজার
- এয়ার প্রিহিটার
- ফায়ারড হিটার
- তাপ পুনরুদ্ধার বাষ্প জেনারেটর (HRSG)
- পেট্রোকেমিক্যাল হিট এক্সচেঞ্জার
- শোধনাগার প্রক্রিয়া উনান
- শিল্প বয়লার
- পাওয়ার জেনারেশন প্লান্ট
- সার গাছ
- রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদ
- তেল ও গ্যাস সুবিধা
- সামুদ্রিক তাপ পুনরুদ্ধার সিস্টেম
উত্পাদন প্রক্রিয়া
উত্পাদন প্রক্রিয়া অন্তর্ভুক্ত:
- ইনকামিং কাঁচামাল পরিদর্শন
- টিউব সোজা করা এবং প্রস্তুতি
- ইস্পাত ফালা পাখনা গঠন
- পাখনা ফালা serration
- পাখনা উচ্চ-ফ্রিকোয়েন্সি প্রতিরোধের ঢালাই
- ঢালাই seam পরিদর্শন
- মাত্রিক যাচাইকরণ
- হাইড্রোস্ট্যাটিক বা বায়ুসংক্রান্ত পরীক্ষা (যখন নির্দিষ্ট করা হয়)
- পৃষ্ঠ পরিষ্কার
- বিরোধী জারা সুরক্ষা
- চূড়ান্ত পরিদর্শন এবং প্যাকেজিং
স্ট্যান্ডার্ড সাইজ রেঞ্জ
| আইটেম |
স্ট্যান্ডার্ড রেঞ্জ |
| বেস টিউব OD |
19.05 মিমি - 63.5 মিমি (3/4" - 2-1/2") |
| টিউব প্রাচীর বেধ |
2.0 মিমি - 8.0 মিমি |
| টিউব দৈর্ঘ্য |
18,000 মিমি পর্যন্ত |
| পাখনার উচ্চতা |
8 মিমি - 25 মিমি |
| পাখনার পুরুত্ব |
0.8 মিমি - 2.0 মিমি |
| ফিন পিচ |
3.5 মিমি - 12 মিমি |
| পাখনার ঘনত্ব |
80-285 পাখনা/মি |
| টিউব উপাদান |
ASME SA192 |
| ফিন ম্যাটেরিয়াল |
কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল (পরিষেবার শর্ত অনুযায়ী) |
কাস্টম মাত্রা গ্রাহক অঙ্কন এবং তাপ নকশা প্রয়োজনীয়তা অনুযায়ী উপলব্ধ.
ASME SA192 রাসায়নিক রচনা
| উপাদান |
সর্বোচ্চ (%) |
| কার্বন (C) |
0.18 |
| ম্যাঙ্গানিজ (Mn) |
0.27-0.63 |
| ফসফরাস (P) |
0.035 |
| সালফার (এস) |
0.035 |
| সিলিকন (Si) |
0.25 |
নিয়ন্ত্রিত নিম্ন-কার্বন রচনাটি ভাল তাপ পরিবাহিতা এবং যান্ত্রিক কর্মক্ষমতা বজায় রাখার সময় চমৎকার জোড়যোগ্যতা প্রদান করে।
যান্ত্রিক বৈশিষ্ট্য
| সম্পত্তি |
মান |
| প্রসার্য শক্তি |
সর্বনিম্ন 325 MPa |
| ফলন শক্তি |
সর্বনিম্ন 180 MPa |
| প্রসারণ |
সর্বনিম্ন 35% |
| কঠোরতা |
ASME SA192 প্রয়োজনীয়তা পূরণ করে |
| সমতল পরীক্ষা |
পাস |
| ফ্লেয়ারিং টেস্ট |
পাস |
| হাইড্রোস্ট্যাটিক পরীক্ষা |
ASME SA192 দ্বারা নির্দিষ্ট করা হয়েছে |
এই যান্ত্রিক বৈশিষ্ট্যগুলি ASME SA192 কে বয়লার এবং হিট এক্সচেঞ্জার পরিষেবার জন্য উপযুক্ত করে তোলে যেখানে নির্ভরযোগ্য চাপ কর্মক্ষমতা এবং তাপ দক্ষতা প্রয়োজন।
পরিদর্শন এবং পরীক্ষা
প্রতিটি ASME SA192 সেরেটেড ফিনড টিউব ব্যাপক মানের পরিদর্শনের মধ্য দিয়ে যেতে পারে, যার মধ্যে রয়েছে:
কাঁচামাল পরিদর্শন
- উপাদান শংসাপত্র যাচাইকরণ
- রাসায়নিক রচনা বিশ্লেষণ
- যান্ত্রিক সম্পত্তি যাচাইকরণ
মাত্রিক পরিদর্শন
- টিউব বাইরে ব্যাস
- প্রাচীর বেধ
- টিউবের দৈর্ঘ্য
- পাখনার উচ্চতা
- ফিন পিচ
- পাখনা বেধ
- সরলতা
- শেষ প্রান্তিককরণ
ঢালাই পরিদর্শন
- ক্রমাগত জোড় অখণ্ডতা পরিদর্শন
- ভিজ্যুয়াল ঢালাই পরীক্ষা
- ঢালাই অনুপ্রবেশ যাচাইকরণ
- ফিন বন্ড মান পরিদর্শন
অ-ধ্বংসাত্মক পরীক্ষা (ঐচ্ছিক)
- এডি কারেন্ট টেস্টিং (ECT)
- অতিস্বনক পরীক্ষা (UT)
- চৌম্বক কণা পরীক্ষা (MT)
- লিকুইড পেনিট্রান্ট টেস্টিং (PT)
চাপ পরীক্ষা
- হাইড্রোস্ট্যাটিক পরীক্ষা
- বায়ুসংক্রান্ত লিক পরীক্ষা (যখন নির্দিষ্ট করা হয়)
কর্মক্ষমতা যাচাই
- ফিন আনুগত্য পরীক্ষা
- তাপ স্থানান্তর পৃষ্ঠ পরিদর্শন
- সারফেস ফিনিস পরিদর্শন
- প্যাকিং পরিদর্শন
- চূড়ান্ত চাক্ষুষ পরীক্ষা
সেরেটেড ফিন ডিজাইনের সুবিধা
কঠিন ফিন টিউবগুলির সাথে তুলনা করে, দানাদার ফিন টিউবগুলি প্রদান করে:
- উচ্চতর সামগ্রিক তাপ স্থানান্তর সহগ
- উন্নত তাপ কর্মক্ষমতা জন্য বর্ধিত বায়ু অশান্তি
- ফাউল করার জন্য ভাল প্রতিরোধ
- ধুলো জমে হ্রাস
- নিম্ন রক্ষণাবেক্ষণ প্রয়োজনীয়তা
- গ্যাস-পার্শ্ব তাপ বিনিময় দক্ষতা উন্নত
- দীর্ঘমেয়াদী অপারেশন সময় আরো স্থিতিশীল তাপ কর্মক্ষমতা
- বর্ধিত সরঞ্জাম শক্তি দক্ষতা
গুণমান মান
উত্পাদন এবং পরিদর্শন গ্রাহকের প্রয়োজনীয়তা এবং আন্তর্জাতিকভাবে স্বীকৃত মান মেনে চলতে পারে, যার মধ্যে রয়েছে:
- ASME SA192
- ASME বিভাগ II
- ASME সেকশন VIII
- ASTM উপাদান নির্দিষ্টকরণ (যেখানে প্রযোজ্য)
- অনুরোধের ভিত্তিতে EN এবং ISO পরিদর্শন মান
প্যাকেজিং
পরিবহন ক্ষতি প্রতিরোধ করার জন্য পণ্য সাবধানে সুরক্ষিত:
- প্লাস্টিকের শেষ ক্যাপ
- জং বিরোধী প্রতিরক্ষামূলক আবরণ (ঐচ্ছিক)
- জলরোধী মোড়ানো
- ইস্পাত ফ্রেম বান্ডিল
- রপ্তানি চালানের জন্য কাঠের কেস
- কাস্টম এক্সপোর্ট প্যাকেজিং উপলব্ধ
কেন আমাদের ASME SA192 সেরেটেড ফিনড টিউবগুলি চয়ন করবেন?
আমাদের ASME SA192 সেরেটেড ফিনড টিউবগুলি তাপ স্থানান্তর দক্ষতা সর্বাধিক করার জন্য, অপারেটিং খরচ কমাতে এবং শিল্প অ্যাপ্লিকেশনের দাবিতে দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করতে ইঞ্জিনিয়ার করা হয়েছে। নির্ভুল উচ্চ-ফ্রিকোয়েন্সি ঢালাই প্রযুক্তি ব্যবহার করে তৈরি, প্রতিটি টিউব চমৎকার ফিন-টু-টিউব বন্ধন, মাত্রিক নির্ভুলতা এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করতে কঠোর মান নিয়ন্ত্রণ করে। প্রমিত এবং কাস্টম কনফিগারেশনের বিস্তৃত পরিসরে উপলব্ধ, আমাদের ফিনড টিউবগুলি বয়লার ইকোনোমাইজার, বর্জ্য তাপ পুনরুদ্ধার সিস্টেম, এয়ার-কুলড হিট এক্সচেঞ্জার এবং দক্ষ এবং টেকসই তাপ বিনিময়ের প্রয়োজন অন্যান্য তাপীয় সরঞ্জামগুলির জন্য একটি আদর্শ সমাধান প্রদান করে।
