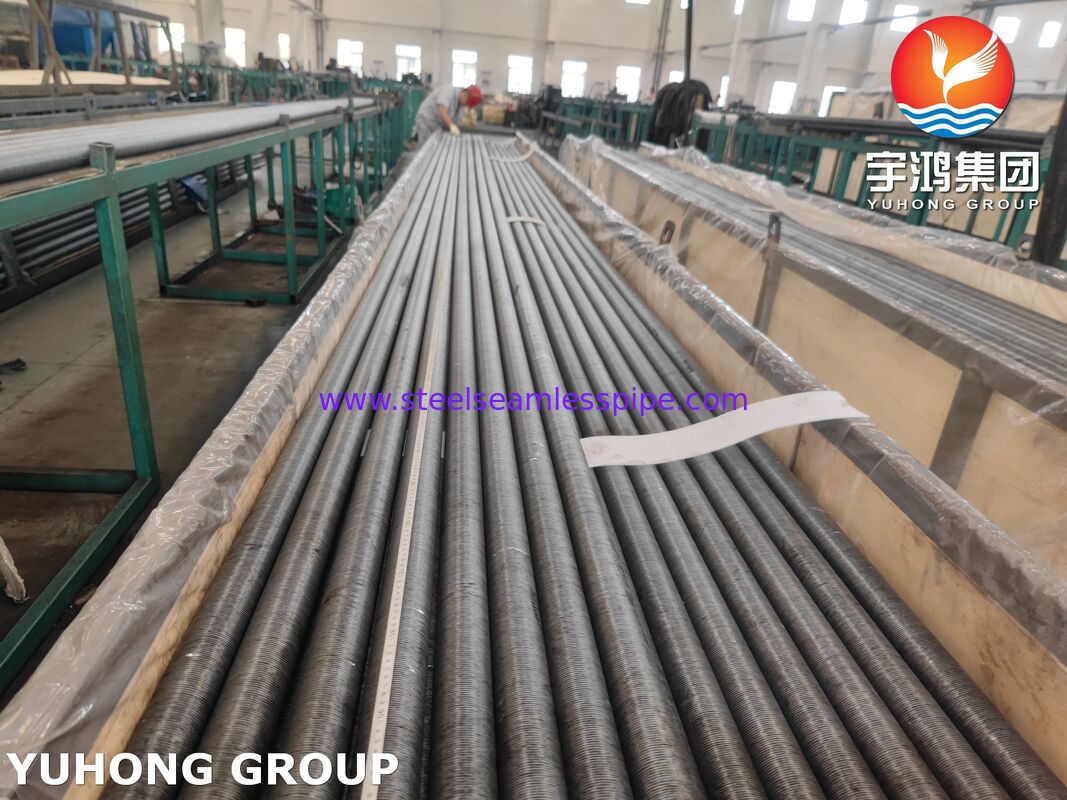

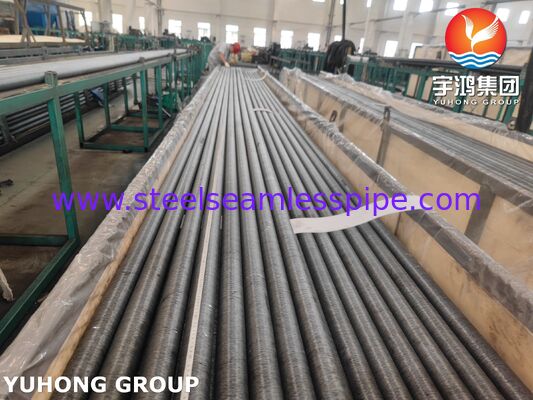

ড্রাইক কুলারের জন্য এমবেডেড ফিন টিউব (ASME SA209 + অ্যালুমিনিয়াম 1060 ফিন উপাদান)

Embedded Fin Tubes are high-efficiency heat transfer tubes in which a continuous aluminum fin strip (commonly Aluminum 1060) is mechanically embedded into a groove on the base tube surface (ASME SA209 alloy steel tube)এই নকশাটি চমৎকার তাপ পরিবাহিতা, শক্তিশালী ফিন-টু-টিউব বন্ডিং এবং তাপীয় চক্রের অধীনে দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে।

এগুলি তাপ এক্সচেঞ্জারগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে উন্নত তাপ স্থানান্তর, কমপ্যাক্ট ডিজাইন এবং জারা প্রতিরোধের প্রয়োজন হয়, বিশেষত বিদ্যুৎ উত্পাদন, পেট্রোকেমিক্যাল এবং বয়লার সিস্টেমে।

• শুকনো কুলার
• বয়লার তাপ পুনরুদ্ধার সিস্টেম
• গরম করা গরমকারী এবং তাপীয় তেল গরমকারী
• অপচয়িত তাপ পুনরুদ্ধার ইউনিট (WHRU)
• বিদ্যুৎ কেন্দ্রের তাপ এক্সচেঞ্জার
• পেট্রোকেমিক্যাল এবং রিফাইনারি সরঞ্জাম

• টিউব ওডিঃ19 মিমি ₹ 63.5 মিমি (3/4" ₹ 2-1/2")
• টিউব প্রাচীর বেধঃ2.0 মিমি ∙ 6.0 মিমি
• ফিন উচ্চতাঃ৫ মিমি ∙ ১৭ মিমি
• ফিনের বেধ:0.৩ মিমি ∙ ০.৮ মিমি
• ফিন পিচ:২ মিমি ∙ ৮ মিমি
• টিউব দৈর্ঘ্যঃ১২,০০০ মিমি পর্যন্ত (কাস্টম দৈর্ঘ্য উপলব্ধ)
• ফিনের উপাদানঃঅ্যালুমিনিয়াম ১০৬০ (বা সমমানের উচ্চ বিশুদ্ধ অ্যালুমিনিয়াম স্ট্রিপ)

রাসায়নিক গঠন (সাধারণ):

• কার্বন (সি): ০.১০ ০.২০%
• ম্যাঙ্গানিজ (Mn): ০.৩০ ০.৮০%
• ফসফর (পি): ≤0.025%
• সালফার (S): ≤0.025%
• সিলিকন (Si): ০.১০ ০.৫০%

যান্ত্রিক বৈশিষ্ট্য (সাধারণ):

• প্রসার্য শক্তিঃ ≥ 380 এমপিএ
• শক্তি শক্তিঃ ≥ ২০৫ এমপিএ
• প্রসারিতঃ ≥ 30%

রাসায়নিক গঠনঃ

• অ্যালুমিনিয়াম (Al): ≥ 99.6%
• লোহা (Fe): ≤ 0.35%
• সিলিকন (Si): ≤ ০.২৫%
• তামা (Cu): ≤ ০.০৫%

মূল বৈশিষ্ট্যঃ

• চমৎকার তাপ পরিবাহিতা
• উচ্চ ক্ষয় প্রতিরোধের
• এম্বেডিং প্রক্রিয়ার জন্য ভাল নমনীয়তা

উচ্চ কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য, এমবেডেড ফিন টিউবগুলি কঠোর মান নিয়ন্ত্রণের অধীনে উত্পাদিত এবং পরিদর্শন করা হয়ঃ

• কাঁচামাল পিএমআই (পজিটিভ উপাদান সনাক্তকরণ)

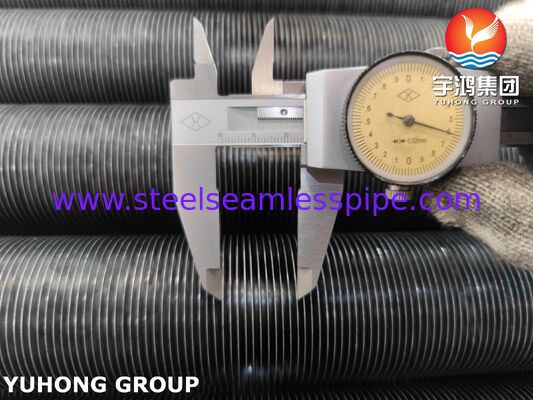

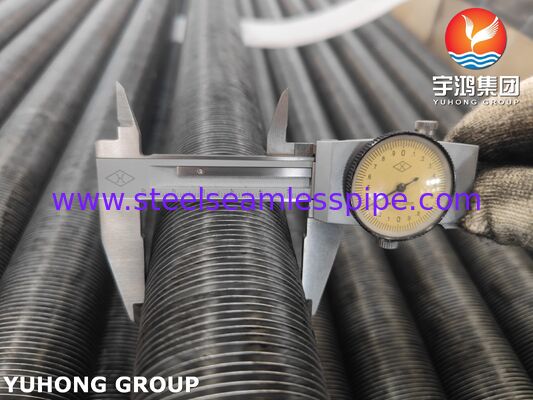

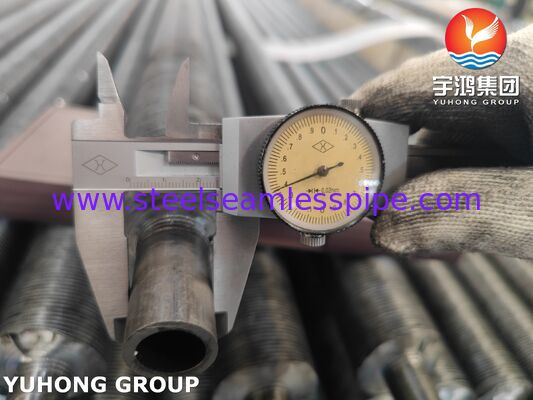

• মাত্রা পরিদর্শন (ডিও, ফিন উচ্চতা, পিচ, রোল গভীরতা)
• বেস টিউব অখণ্ডতার জন্য এডি বর্তমান পরীক্ষা (ইসিটি)
• হাইড্রোস্ট্যাটিক চাপ পরীক্ষা
• আল্ট্রাসোনিক টেস্টিং (UT) (যদি প্রয়োজন হয়)
• ফিন বন্ড শক্তি / টান-আউট পরীক্ষা
• চাক্ষুষ এবং পৃষ্ঠের গুণমান পরিদর্শন
• তৃতীয় পক্ষের পরিদর্শন উপলব্ধ (এসজিএস, বিভি, টিইউভি)

• ফিন-টু-টিউব লিঙ্কিংয়ের উচ্চতর স্থিতিশীলতা
• উচ্চ তাপ স্থানান্তর দক্ষতা
• তাপীয় চক্রের অধীনে চমৎকার কর্মক্ষমতা
• ফিনিং লস বা কম্পন ক্ষতির জন্য শক্তিশালী প্রতিরোধের
• কঠোর শিল্প পরিবেশে দীর্ঘ সেবা জীবন
• ব্যয়বহুল তাপ স্থানান্তর সমাধান
