ASME SA335 P9 স্টাফড ফিন টিউব
পণ্যের সংক্ষিপ্ত বিবরণ

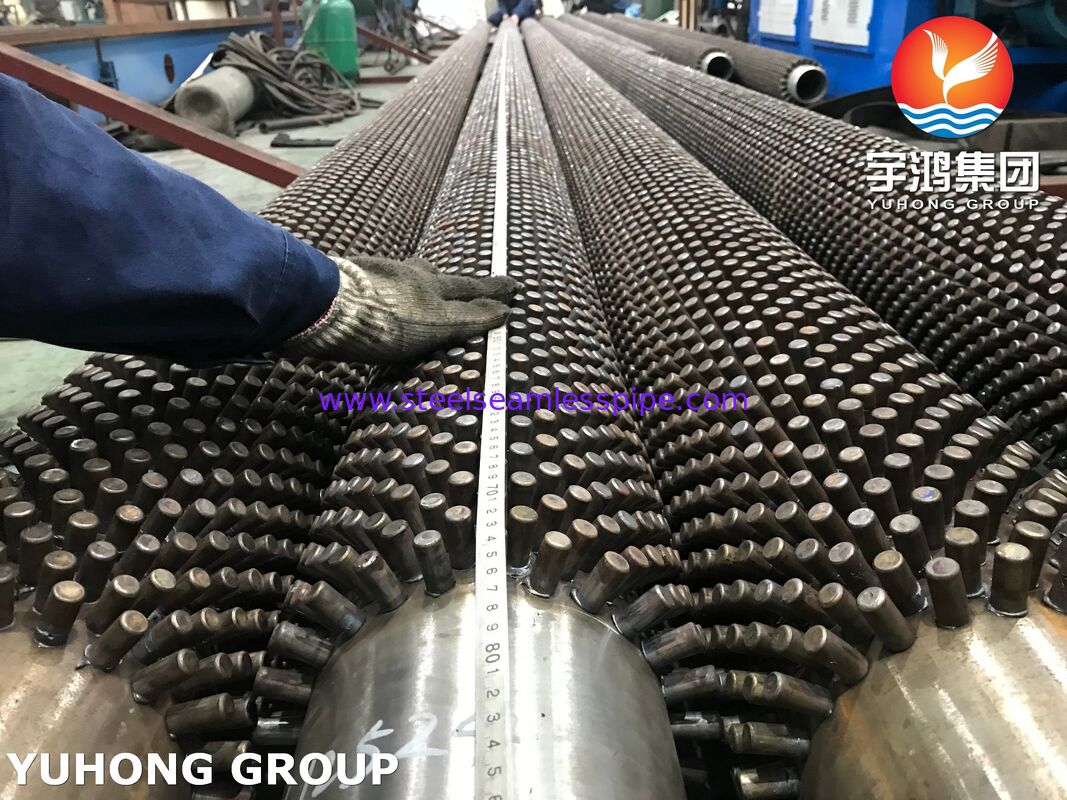

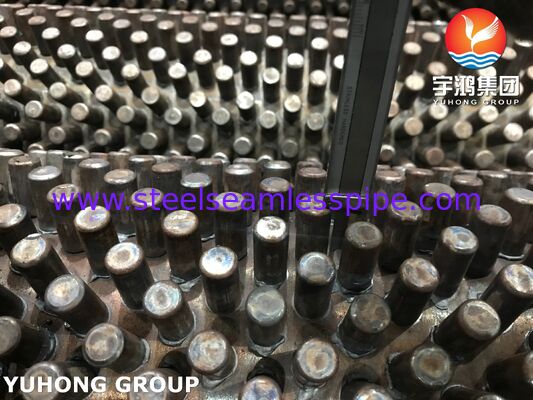

ASME SA335 P9 স্টাফড ফিন টিউবএটি শোধনাগার, পেট্রোকেমিক্যাল প্ল্যান্ট, বিদ্যুৎকেন্দ্র এবং শিল্প প্রক্রিয়া গরম করার সিস্টেমের উচ্চ তাপমাত্রা, উচ্চ চাপের জন্য ডিজাইন করা প্রিমিয়াম তাপ স্থানান্তর উপাদান।থেকে তৈরিASME SA335 গ্রেড P9 সিউমলেস অ্যালগ্রিড স্টীল পাইপ, এই স্টাফড ফিন টিউবগুলি স্বয়ংক্রিয়ভাবে টিউবের বাইরের পৃষ্ঠের উপর কঠিন সিলিন্ডারিক স্টাফগুলি ওয়েল্ডিং করে তৈরি করা হয়,গরমের কার্যকরী স্থানান্তর এলাকা উল্লেখযোগ্যভাবে বৃদ্ধি করা হচ্ছে, একই সাথে দুর্দান্ত প্রতিরোধের প্রতিরোধের বজায় রাখা হচ্ছে, ক্ষয়, এবং তাপ ক্লান্তি।
P9 খাদ ইস্পাতের 9% ক্রোমিয়াম এবং 1% মলিবডেনাম রচনা উচ্চ তাপমাত্রায় দীর্ঘস্থায়ী অপারেশন চলাকালীন চমৎকার অক্সিডেশন প্রতিরোধের, সরে যাওয়ার শক্তি এবং কাঠামোগত স্থিতিশীলতা প্রদান করে।প্রচলিত ফিনড টিউবগুলির সাথে তুলনা করে, স্টপড ফিন টিউবগুলি নোংরা গ্যাস প্রবাহ এবং কণা জড়িত অ্যাপ্লিকেশনগুলিতে ব্যতিক্রমীভাবে ভাল সম্পাদন করে, যেখানে খোলা স্টপ জ্যামিতি ছাই জমা হ্রাস করতে এবং পরিষ্কার করা সহজ করে তোলে।
চাহিদাপূর্ণ তাপ পরিবেশের জন্য ডিজাইন করা, আমাদের ASME SA335 P9 স্টাডড ফিন টিউবগুলি উন্নত স্বয়ংক্রিয় স্টাড ওয়েল্ডিং সরঞ্জাম ব্যবহার করে তৈরি করা হয়,উচ্চ ঝালাই অখণ্ডতা, এবং ধ্রুবক তাপীয় কর্মক্ষমতা।
পণ্যের বৈশিষ্ট্য
- ASME SA335 গ্রেড P9 seamless alloy steel থেকে তৈরি
- উচ্চ তাপমাত্রা সেবা মধ্যে চমৎকার তাপ স্থানান্তর কর্মক্ষমতা
- উচ্চ ক্রোমিয়াম খাদ উচ্চতর অক্সিডেশন প্রতিরোধের প্রস্তাব
- অবিচ্ছিন্ন অপারেশনের জন্য অসামান্য স্লিপ প্রতিরোধের
- তাপীয় ধাক্কা এবং চক্রীয় লোডিংয়ের জন্য চমৎকার প্রতিরোধের
- শক্তিশালী ধাতুবিদ্যা স্টাড-টু-টিউব সোল্ডার
- ঘনিষ্ঠভাবে দূরবর্তী ফিনিং ডিজাইনের তুলনায় কম fouling
- ক্ষতিকারক ধোঁয়াশা গ্যাস পরিবেশে উপযুক্ত
- ন্যূনতম রক্ষণাবেক্ষণের সাথে দীর্ঘ অপারেশনাল পরিষেবা জীবন
- কাস্টম স্টাড কনফিগারেশনগুলি প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তার জন্য উপলব্ধ
সাধারণ অ্যাপ্লিকেশন
ASME SA335 P9 স্টাডড ফিন টিউব ব্যাপকভাবে ব্যবহৃত হয়ঃ
- গরম করার যন্ত্রপাতি
- পেট্রোকেমিক্যাল প্রসেস ফার্নেস
- অপরিশোধিত তেল এবং ভ্যাকুয়াম হিটার
- বিলম্বিত কোকিং ইউনিট
- ক্যাটালাইটিক রিফর্মিং ইউনিট
- বেতারের অর্থনীতিবিদ
- অপচয়িত তাপ পুনরুদ্ধারের জন্য বেতার (WHRB)
- ফ্লুইডাইজড বেড ক্যাটল (CFB/BFB)
- তাপ পুনরুদ্ধার বাষ্প জেনারেটর (HRSG)
- সালফার পুনরুদ্ধার ইউনিট (এসআরই)
- উচ্চ তাপমাত্রার শিল্প তাপ এক্সচেঞ্জার
- তাপবিদ্যুৎ কেন্দ্র
সাধারণ উত্পাদন নির্দিষ্টকরণ
| পয়েন্ট |
সাধারণ পরিসীমা |
| বেস টিউব স্ট্যান্ডার্ড |
ASME SA335 গ্রেড P9 |
| টিউব টাইপ |
সিলিং ছাড়া |
| বাইরের ব্যাসার্ধ |
25.৪.২১৯.১ মিমি (১"৮") |
| দেয়ালের বেধ |
2.8 ¢25 মিমি |
| টিউব দৈর্ঘ্য |
১২,০০০ মিমি পর্যন্ত |
| স্টাড ব্যাসার্ধ |
৬ ০১৬ মিমি |
| স্টেড উচ্চতা |
১০ ০৩৫ মিমি |
| স্টাড পিচ |
১২ ০৩৫ মিমি |
| স্টাড ব্যবস্থা |
ইনলাইন বা স্টেগারড |
| ওয়েল্ডিং পদ্ধতি |
স্বয়ংক্রিয় প্রতিরোধ বা আর্ক স্টাড ওয়েল্ডিং |
| পৃষ্ঠতল সমাপ্তি |
কালো, শট ব্লাস্ট, পিকলড বা কাস্টমাইজড |
রাসায়নিক গঠন (ASME SA335 গ্রেড P9)
| উপাদান |
বিষয়বস্তু (%) |
| কার্বন (সি) |
≤০15 |
| ম্যাঙ্গানিজ (Mn) |
0.৩০ ০।60 |
| ফসফরাস (পি) |
≤০025 |
| সালফার (S) |
≤০025 |
| সিলিকন (Si) |
0.২৫১।00 |
| ক্রোমিয়াম (Cr) |
8. ০০১০।00 |
| মলিবডেনাম (মো) |
0.৯০১।10 |
যান্ত্রিক বৈশিষ্ট্য
| সম্পত্তি |
ন্যূনতম প্রয়োজনীয়তা |
| টান শক্তি |
≥585 এমপিএ |
| ফলন শক্তি |
≥415 এমপিএ |
| লম্বা |
≥20% |
| কঠোরতা |
তাপ চিকিত্সার পর ASME SA335 প্রয়োজনীয়তা অনুযায়ী |
| প্রস্তাবিত সার্ভিস তাপমাত্রা |
প্রায় ৬৫০ ডিগ্রি সেলসিয়াস পর্যন্ত (অ্যাপ্লিকেশনের উপর নির্ভর করে) |
পরিদর্শন ও পরীক্ষা
প্রতিটি ASME SA335 P9 স্টাফড ফিন টিউব একটি বিস্তৃত মান নিশ্চিতকরণ প্রোগ্রামের মধ্য দিয়ে যায় যা সমালোচনামূলক তাপ স্থানান্তর অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে।
কাঁচামাল পরিদর্শন
- ইতিবাচক উপাদান সনাক্তকরণ (পিএমআই)
- অপটিক্যাল ইমিশন স্পেকট্রোস্কোপ (ওইএস)
- রাসায়নিক রচনা যাচাইকরণ
- পদার্থের ট্রেসাবিলিটি
মাত্রিক পরিদর্শন
- টিউব বাইরের ব্যাসার্ধ এবং প্রাচীর বেধ
- টিউব দৈর্ঘ্যের যাচাইকরণ

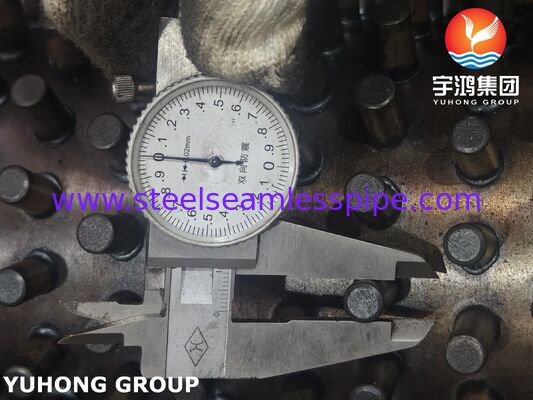

- স্টাড ব্যাসের পরিমাপ
- স্টাড উচ্চতা পরিদর্শন
- স্টাড স্পেসিংয়ের যাচাইকরণ
- সরলতা পরীক্ষা
- পৃষ্ঠের সমাপ্তি পরীক্ষা
যান্ত্রিক পরীক্ষা
- টান পরীক্ষা
- কঠোরতা পরীক্ষা
- সমতলতা পরীক্ষা (যদি প্রয়োজন হয়)
- বাঁক পরীক্ষা (যদি প্রয়োজন হয়)
অ-ধ্বংসাত্মক পরীক্ষা (NDT)
- আল্ট্রাসোনিক টেস্টিং (UT)
- এডি কারেন্ট টেস্টিং (ইসিটি)
- স্টাড ওয়েডসের চৌম্বকীয় কণা পরীক্ষা (এমটি)
- পৃষ্ঠের ত্রুটিগুলির জন্য তরল অনুপ্রবেশকারী পরীক্ষা (পিটি)
- সমস্ত স্টাড সোয়েডের চাক্ষুষ পরিদর্শন
ওয়েল্ডের গুণমান পরীক্ষা
- সোল্ডার অনুপ্রবেশ যাচাইকরণ
- ওয়েড প্রোফাইল পরীক্ষা
- র্যান্ডম স্টাড-আউট টেস্ট (অনুরোধের ভিত্তিতে)
- সোল্ডার ধারাবাহিকতা মূল্যায়ন
চূড়ান্ত গুণমান নিয়ন্ত্রণ
- মাত্রা যাচাইকরণ
- চিহ্নিতকরণ পরিদর্শন
- প্যাকেজিং পরিদর্শন
- নথিপত্র পর্যালোচনা
তৃতীয় পক্ষের দ্বারা পরিদর্শনএসজিএস,টিইউভি,ব্যুরো ভেরিটাস (বিভি),ডিএনভি,লয়েড'স রেজিস্টার (এলআর), এবং গ্রাহক দ্বারা মনোনীত অন্যান্য পরিদর্শন সংস্থাগুলি অনুরোধের ভিত্তিতে উপলব্ধ।
উত্পাদন প্রক্রিয়া
- সার্টিফাইড ASME SA335 P9 সিউমলেস টিউব নির্বাচন
- টিউব পরিষ্কার এবং পৃষ্ঠ প্রস্তুতি
- সিএনসি নিয়ন্ত্রিত স্টাড পজিশনিং
- স্বয়ংক্রিয় প্রতিরোধ বা আর্ক স্টাড ওয়েল্ডিং
- তাপ চিকিত্সা যখন স্পেসিফিকেশন দ্বারা প্রয়োজন হয়
- ওয়েড পরিষ্কার এবং সমাপ্তি
- ধ্বংসাত্মক নয় এমন পরীক্ষা
- মাত্রা পরিদর্শন
- চূড়ান্ত মানের অনুমোদন

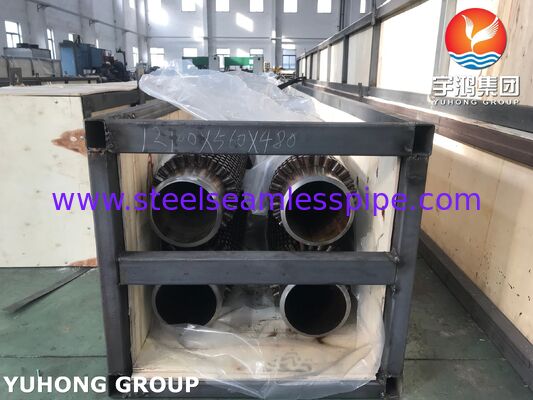

- রপ্তানি সুরক্ষা প্যাকেজিং
সুবিধা
- বাহ্যিক তাপ স্থানান্তর পৃষ্ঠের আয়তন বৃদ্ধি
- গ্যাস প্রবাহের ক্ষেত্রে দুর্দান্ত পারফরম্যান্স
- অক্সিডেশন এবং স্কেলিংয়ের জন্য উচ্চতর প্রতিরোধের
- উচ্চ তাপমাত্রায় অসামান্য সরে যাওয়ার শক্তি
- চক্রীয় লোডিংয়ের অধীনে নির্ভরযোগ্য স্টাড ওয়েড অখণ্ডতা
- ডিউটি সার্ভিস অ্যাপ্লিকেশনগুলিতে প্রচলিত ফিনড টিউবগুলির তুলনায় কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা
- দীর্ঘস্থায়ী অপারেশনের সময় উচ্চ কাঠামোগত স্থিতিশীলতা
- তাপীয় নকশা প্রয়োজনীয়তা মেলে স্টাড জ্যামিতি নমনীয় কাস্টমাইজেশন
- শিল্প তাপ পুনরুদ্ধার সিস্টেমের জন্য খরচ কার্যকর জীবনচক্র কর্মক্ষমতা
গুণমান নিশ্চিতকরণ
আমাদের ASME SA335 P9 স্টাডড ফিন টিউবগুলি উন্নত স্বয়ংক্রিয় উত্পাদন সরঞ্জাম এবং কঠোর মান পরিচালনার পদ্ধতি ব্যবহার করে উত্পাদিত হয়।প্রতিটি উত্পাদন ব্যাচ কাঁচামাল সংগ্রহ থেকে চূড়ান্ত পরিদর্শন পর্যন্ত সম্পূর্ণরূপে ট্র্যাকযোগ্য এবং ব্যাপক নথির সাথে সরবরাহ করা হয়, যার মধ্যে রয়েছে উপাদান শংসাপত্র, পরিদর্শন প্রতিবেদন এবং অনুরোধে অ-ধ্বংসাত্মক পরীক্ষার রেকর্ড।
