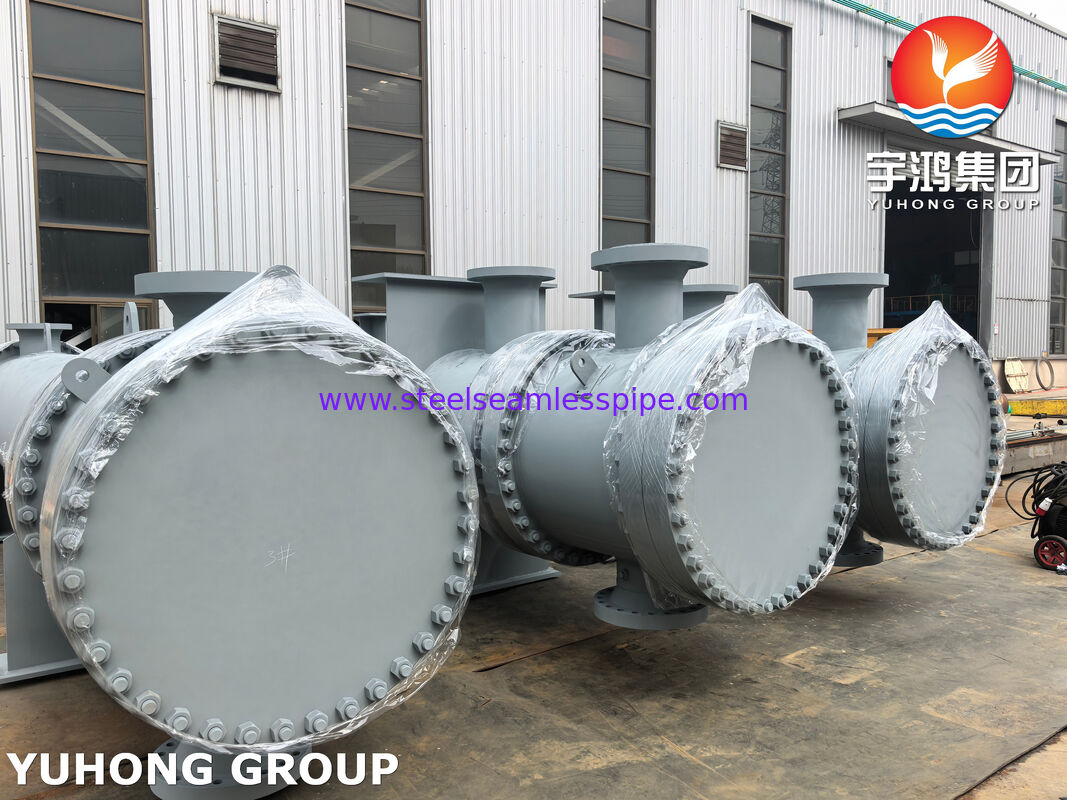

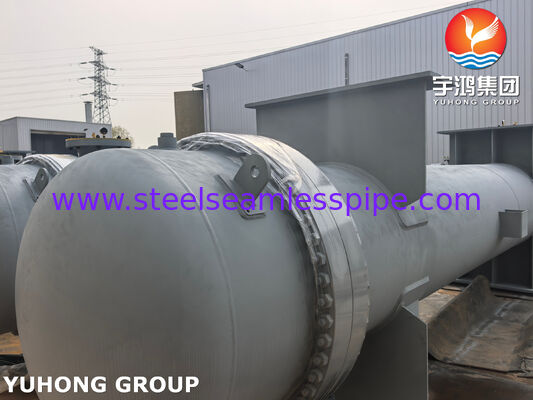

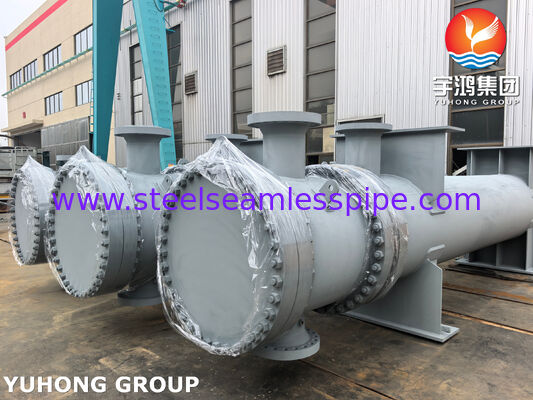

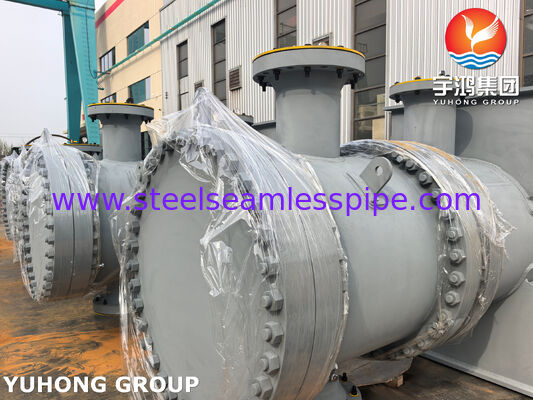

TEMA শেল এবং টিউব তাপ এক্সচেঞ্জার ASME, NBR ইন্টার কুলার জন্য সার্টিফাইড

TEMA শেল এবং টিউব তাপ এক্সচেঞ্জার ASME, NBR ইন্টার কুলার জন্য সার্টিফাইড

1.সংক্ষিপ্ত বিবরণ
এই সরঞ্জামটি একটি উচ্চ-কার্যকারিতা শেল এবং টিউব ইন্টারকুলার যা TEMA (টিউবুলার এক্সচেঞ্জার প্রস্তুতকারক সমিতি) মানগুলির কঠোরভাবে অনুসারে ডিজাইন এবং উত্পাদিত হয়।এটি মূলত মাল্টি-স্টেজ কম্প্রেসার সিস্টেমে ব্যবহৃত হয় (যেমন বায়ু কম্প্রেসার বা প্রক্রিয়া গ্যাস কম্প্রেসার) কম্প্রেশন পর্যায়ের মধ্যে গ্যাস শীতল করতে, যার ফলে ভলিউমেট্রিক দক্ষতা সর্বাধিক এবং শক্তি খরচ কমিয়ে আনা হয়।

ASME (আমেরিকান সোসাইটি অব মেকানিক্যাল ইঞ্জিনিয়ার্স) এবং NBR / NR-13 (ব্রাজিলিয়ান ন্যাশনাল স্ট্যান্ডার্ডস) এর দ্বৈত সার্টিফিকেশন সহ,এই তাপ এক্সচেঞ্জারটি সর্বোচ্চ আন্তর্জাতিক নিরাপত্তা ও গুণমানের মানদণ্ড পূরণ করে, যা এটিকে বৈশ্বিক বাজার এবং কঠোর ব্রাজিলিয়ান শিল্প সাইট উভয় ক্ষেত্রেই মোতায়েনের জন্য সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ করে তোলে।

2.ডিজাইন কোড এবং সার্টিফিকেশন
তাপীয় ও যান্ত্রিক নকশাঃ TEMA ক্লাস R, C, বা B (প্রক্রিয়া মাধ্যম এবং তীব্রতার উপর ভিত্তি করে অনুকূলিত) ।

চাপযুক্ত জাহাজের কোডঃ ASME বিভাগ VIII, বিভাগ 1 (অফিসিয়াল ইউ স্ট্যাম্প শংসাপত্র সহ) ।

ব্রাজিলিয়ান সম্মতিঃ এনআর-১৩ এবং সংশ্লিষ্ট এনবিআর মানগুলির সাথে সম্পূর্ণরূপে সম্মতি, স্থানীয় যান্ত্রিক গণনা, হাইড্রোটেস্ট বৈধতা এবং নামপ্লেটের প্রয়োজনীয়তা সহ।

ওয়েল্ডিং যোগ্যতাঃ ASME বিভাগ IX এবং AWS।

3.কাঠামোগত বৈশিষ্ট্য এবং মূল সুবিধা
অপ্টিমাইজড টিইএমএ কনফিগারেশনঃ * কমপ্যাক্ট পদচিহ্ন এবং ব্যয়-কার্যকারিতা জন্য স্থির টিউবশিট ডিজাইনে উপলব্ধ (যেমন, AEL, BEM) ।

অপসারণযোগ্য বান্ডেল / ফ্লোটিং হেড ডিজাইনে পাওয়া যায় (যেমন, এইএস, এইটি) ময়লাযুক্ত তরলগুলির সাথে মোকাবিলা করার সময় সহজ যান্ত্রিক পরিষ্কার এবং পরিদর্শন সহজ করার জন্য।

হাই-পারফরম্যান্স টিউব বান্ডিলঃ উচ্চ তাপ পরিবাহিতা seamless টিউব দিয়ে সজ্জিত।গ্যাস-পার্শ্ব তাপ স্থানান্তর সহগকে উল্লেখযোগ্যভাবে উন্নত করার জন্য ঐচ্ছিক নিম্ন-ফিনড টিউব বা গ্লাসযুক্ত টিউবগুলি একীভূত করা যেতে পারে.

নির্ভরযোগ্য সিলিং এবং জারা প্রতিরোধেরঃ টিউবগুলি শক্তি ওয়েল্ডিং প্লাস সম্প্রসারণের মাধ্যমে টিউব শীটগুলিতে সংযুক্ত করা হয়,গ্যাস এবং শীতল জলের মধ্যে ক্রস-দূষণের ঝুঁকি সম্পূর্ণরূপে নির্মূল করা.

ইন্টিগ্রেটেড হিউমিডিটি সিপারেশন: ইন্টারকুলার হিসেবে,জাহাজে কৌশলগতভাবে স্থাপন করা বাফেল এবং নির্দিষ্ট কনডেনসেট ড্রেন আউটলেট রয়েছে যাতে গ্যাস শীতলকরণ প্রক্রিয়া চলাকালীন দক্ষতার সাথে আটকানো হয় এবং আর্দ্রতা অপসারণ করা হয়.

4গুণমান নিশ্চিতকরণ ও নথিপত্র (ডেটা বুক)
সরবরাহের পর, একটি বিস্তৃত গুণমান নিশ্চিতকরণ ডেটা বই সরবরাহ করা হবে, যার মধ্যে রয়েছেঃ

ASME U-1 ফর্ম (চাপযুক্ত পাত্রে প্রস্তুতকারকের তথ্য প্রতিবেদন) ।

এনআর-১৩ / এনবিআর সম্মতি শংসাপত্র যা একজন নিবন্ধিত ব্রাজিলিয়ান লিগ্যাল প্রিজুমড প্রফেশনাল (পিএইচ - প্রফেশনাল হাবিলিয়েডো) দ্বারা স্বাক্ষরিত।

সমস্ত চাপ ধরে রাখার অংশের জন্য উপাদান পরীক্ষার প্রতিবেদন (এমটিআর) ।

ওয়েল্ডিং পদ্ধতির স্পেসিফিকেশন (ডব্লিউপিএস), পদ্ধতির যোগ্যতা রেকর্ড (পিকিউআর) এবং ওয়েল্ডারের পারফরম্যান্স যোগ্যতা (ডব্লিউপিকিউ) ।

এনডিটি রিপোর্ট (রেডিওগ্রাফি, আল্ট্রাসোনিক, ডাই পেনট্রেন্ট) এবং হাইড্রোস্ট্যাটিক টেস্ট সার্টিফিকেট।
