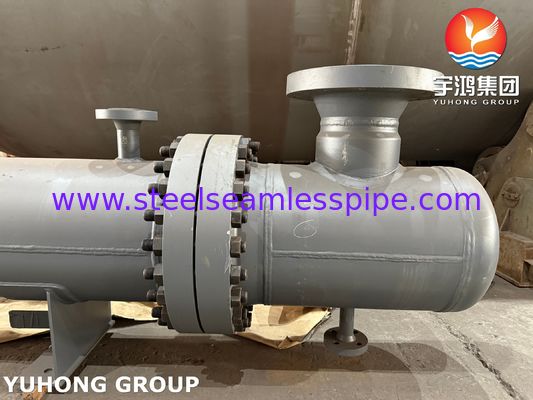

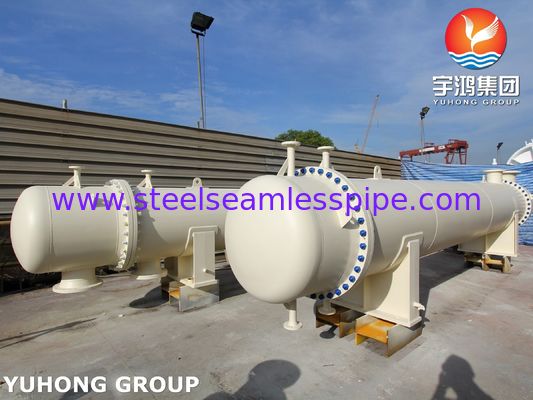

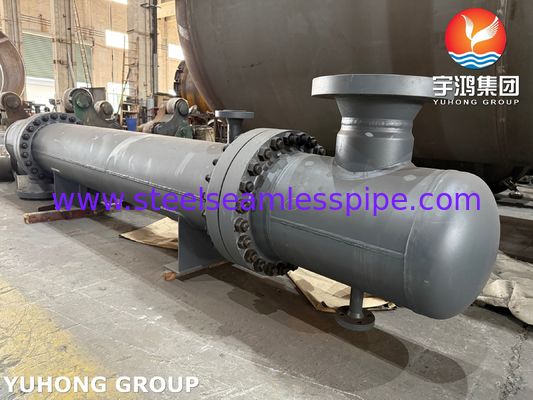

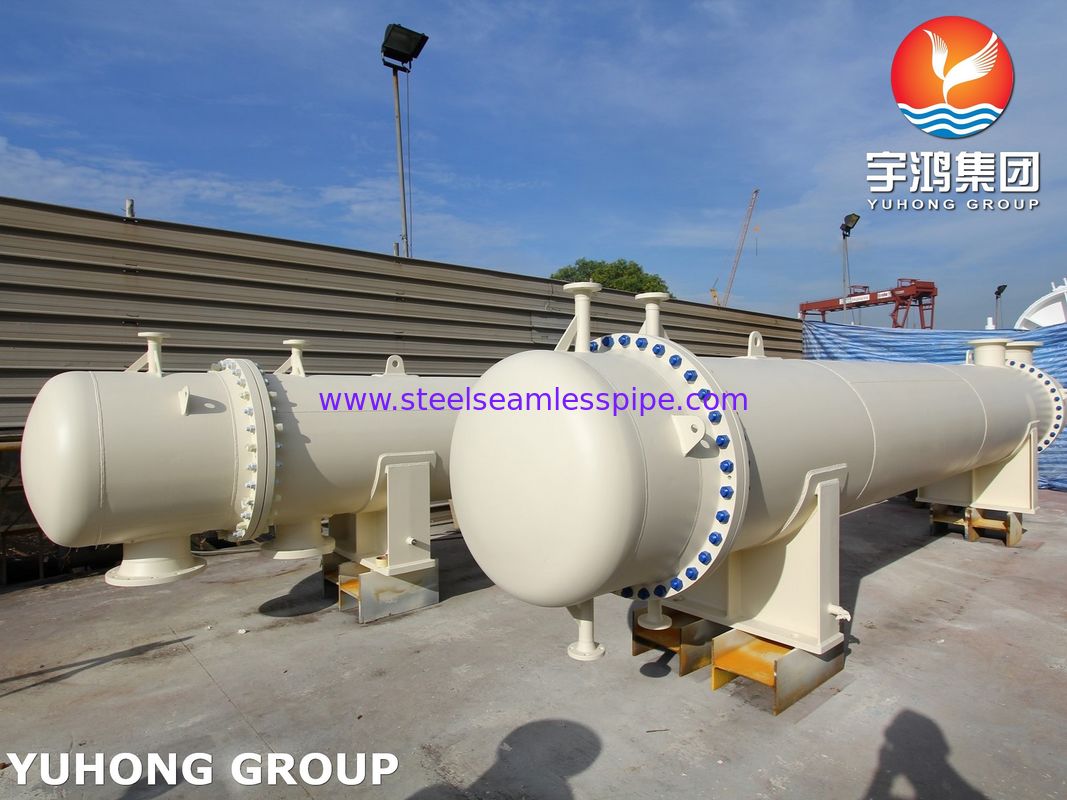

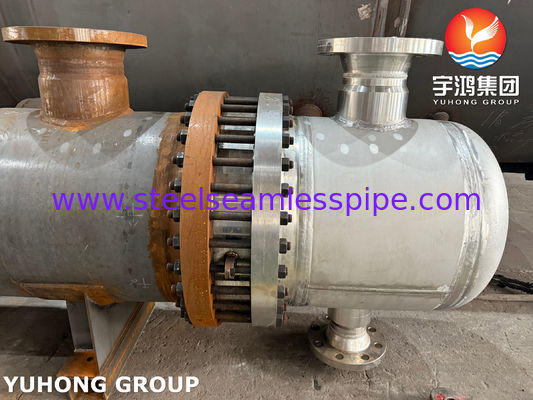

316L ফ্লোটিং হেড হিট এক্সচেঞ্জার এএসএমই সেকশন VIII ডিভ. ১

পণ্যের বিবরণ:

উৎপত্তি স্থল:	কেমিক্যাল প্রসেসিং, তেল পরিশোধন, বিদ্যুৎ উত্পাদন, ফার্মাসিউটিক্যালস, খাদ্য প্রক্রিয়াকরণ ইত্যাদি
পরিচিতিমুলক নাম:	Floating Head Heat Exchanger
সাক্ষ্যদান:	ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association)
মডেল নম্বার:	এইএস টাইপ

প্রদান:

প্যাকেজিং বিবরণ:	গ্রাহকের প্রয়োজনীয়তার ভিত্তিতে স্ট্যান্ডার্ড কাঠের ক্রেট বা কাস্টম প্যাকেজিং।
ডেলিভারি সময়:	60-90 দিন
যোগানের ক্ষমতা:	10 সেট/মাস

যোগাযোগ

উপাদান:

স্টেইনলেস স্টীল 316L

ডিজাইন স্ট্যান্ডার্ড:

এএসএমই বিভাগ অষ্টম, টিএমএ (টিউবুলার এক্সচেঞ্জার ম্যানুফ্যাকচারার্স অ্যাসোসিয়েশন)

অ্যাপ্লিকেশন:

অ্যাপ্লিকেশন

কমপ্লায়েন্স স্ট্যান্ডার্ড:

Asme বিভাগ viii div। 1, টিএমএ স্ট্যান্ডার্ডস, পিইডি (চাপ সরঞ্জামের নির্দেশিকা),

বিশেষভাবে তুলে ধরা:

316L ফ্লোটিং হেড হিট এক্সচেঞ্জার

ফ্লোটিং হেড হিট এক্সচেঞ্জার এএসএমই

উপাদান

নোট

শেল

316L স্টেইনলেস স্টিল

জারা-প্রতিরোধী, উচ্চ-তাপমাত্রা এবং রাসায়নিক পরিবেশের জন্য উপযুক্ত।

টিউব বান্ডিল

316L স্টেইনলেস স্টিল

উচ্চ তাপীয় পরিবাহিতা এবং পিটিং এবং ক্রাভাইস জারা থেকে দুর্দান্ত প্রতিরোধের।

ভাসমান মাথা কভার

316L স্টেইনলেস স্টিল

টিউব বান্ডিল সহজ পরিষ্কার করার অনুমতি দেয়; জারা-প্রতিরোধী।

টিউব শীট

316L স্টেইনলেস স্টিল

শেল এবং টিউব পক্ষের মধ্যে ফাঁস প্রতিরোধ করে; কাঠামোগত স্থায়িত্ব সরবরাহ করে।

বাফলস/সমর্থন প্লেট

316L স্টেইনলেস স্টিল

যথাযথ প্রবাহ বিতরণ নিশ্চিত করে এবং টিউবগুলি সমর্থন করে।

গ্যাসকেট

পিটিএফই (পলিটেট্রাফ্লুওরোথিলিন) / গ্রাফাইট

উচ্চ তাপমাত্রা এবং চাপগুলির অধীনে উচ্চ রাসায়নিক প্রতিরোধের এবং সিলিং পারফরম্যান্স।

বোল্ট এবং বাদাম

স্টেইনলেস স্টিল 316 এল বা এএসটিএম এ 193 গ্রেড বি 8

উচ্চ যান্ত্রিক শক্তি এবং জারা প্রতিরোধের।

ফ্ল্যাঞ্জস

স্টেইনলেস স্টিল 316L

উপাদানগুলির মধ্যে শক্তিশালী এবং নির্ভরযোগ্য সংযোগ সরবরাহ করে।

অগ্রভাগ (ইনলেট/আউটলেট)

স্টেইনলেস স্টিল 316L

তাপ এক্সচেঞ্জারের মধ্যে এবং বাইরে তরলগুলির মসৃণ প্রবাহ নিশ্চিত করে।

উপাদান

মাত্রা পরিসীমা

নোট

শেল ব্যাস

200 মিমি - 2000 মিমি

নির্দিষ্ট তাপ স্থানান্তর প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজযোগ্য।

টিউব বাইরের ব্যাস (ওডি)

10 মিমি - 50 মিমি

স্ট্যান্ডার্ড আকারগুলি 19.05 মিমি, 25.4 মিমি এবং 38.1 মিমি।

নল প্রাচীরের বেধ

0.5 মিমি - 3 মিমি

বেধ চাপ এবং তাপমাত্রার প্রয়োজনীয়তার উপর নির্ভর করে।

নল দৈর্ঘ্য

1 মি - 12 মি

স্ট্যান্ডার্ড দৈর্ঘ্য 6 মিটার এবং 12 মিটার, তবে কাস্টম দৈর্ঘ্য উপলব্ধ।

ভাসমান মাথা ছাড়পত্র

50 মিমি - 300 মিমি

টিউব বান্ডিলটি সহজে অপসারণ এবং পরিষ্কারের অনুমতি দেয়।

বাফেল ব্যবধান

100 মিমি - 400 মিমি

প্রবাহ বিতরণ এবং তাপ স্থানান্তর দক্ষতার জন্য অনুকূলিত।

অগ্রভাগ ব্যাস

50 মিমি - 600 মিমি

তরল প্রবাহের হার এবং চাপের প্রয়োজনীয়তা অনুযায়ী আকারযুক্ত।

ফ্ল্যাঞ্জের মাত্রা

ASME B16.5 স্ট্যান্ডার্ড

নির্দিষ্ট চাপ রেটিংয়ের জন্য কাস্টমাইজেশন উপলব্ধ (ক্লাস 150, 300, 600, ইত্যাদি)।

পরীক্ষার নাম

বর্ণনা

উদ্দেশ্য

হাইড্রোস্ট্যাটিক পরীক্ষা

ফুটো বা কাঠামোগত ব্যর্থতার জন্য পরীক্ষা করার জন্য জল দিয়ে শেল এবং টিউব পক্ষকে চাপ দেওয়া।

হিট এক্সচেঞ্জার অপারেটিং চাপগুলি পরিচালনা করতে পারে তা নিশ্চিত করে।

বায়ুসংক্রান্ত পরীক্ষা

শুকনো পরিবেশে ফাঁস পরীক্ষা করতে বায়ু বা জড় গ্যাসের সাথে চাপ দেওয়া।

জল-ভিত্তিক পরীক্ষা উপযুক্ত নয় এমন সিস্টেমগুলিতে সুরক্ষা নিশ্চিত করে।

রেডিওগ্রাফিক টেস্টিং (আরটি)

অভ্যন্তরীণ ত্রুটিগুলি সনাক্ত করতে ওয়েল্ডগুলির এক্স-রে পরিদর্শন।

ওয়েল্ডের গুণমান এবং কাঠামোগত অখণ্ডতা নিশ্চিত করে।

অতিস্বনক পরীক্ষা (ইউটি)

উপাদান ত্রুটি বা বেধের বিভিন্নতা সনাক্ত করতে উচ্চ-ফ্রিকোয়েন্সি শব্দ তরঙ্গ ব্যবহার করে।

টিউব এবং শেল উপাদানগুলি বেধ এবং মানের মান পূরণ করে তা নিশ্চিত করে।

রঙ্গিন প্রবেশ পরীক্ষা (পিটি)

ওয়েল্ডস এবং অন্যান্য উপাদানগুলিতে পৃষ্ঠের ফাটল বা ত্রুটিগুলি সনাক্ত করতে ডাই প্রয়োগ করে।

সমালোচনামূলক উপাদানগুলির পৃষ্ঠের অখণ্ডতা যাচাই করে।

উপাদান রচনা পরীক্ষা

স্পেকট্রোমেট্রিক বিশ্লেষণ 316L স্টেইনলেস স্টিলের উপাদানগুলির রাসায়নিক সংমিশ্রণ যাচাই করতে।

উপাদান মান এবং জারা প্রতিরোধের প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করে।

কঠোরতা পরীক্ষা

যান্ত্রিক বৈশিষ্ট্যগুলি নিশ্চিত করতে 316L উপাদানের কঠোরতা পরিমাপ করে।

নিশ্চিত করে যে উপাদান চাপ এবং তাপমাত্রার অবস্থার জন্য উপযুক্ত।

ফাঁস পরীক্ষা

সিস্টেমে মাইক্রো-ফুটো সনাক্ত করতে হিলিয়াম বা নাইট্রোজেনের সাথে পরীক্ষা করা।

উচ্চ-পারফরম্যান্স অ্যাপ্লিকেশনগুলির জন্য সম্পূর্ণ সিলিং নিশ্চিত করে।

শিল্প

আবেদন

রাসায়নিক প্রক্রিয়াজাতকরণ

কুলিং, হিটিং বা কনডেনসিং রাসায়নিক তরলগুলির জন্য তাপ এক্সচেঞ্জার।

তেল ও গ্যাস

অপরিশোধিত তেল শীতলকরণ, গ্যাস বিচ্ছেদ এবং পাতন প্রক্রিয়াগুলির জন্য রিফাইনারি হিট এক্সচেঞ্জার।

বিদ্যুৎ উত্পাদন

তাপ এবং পারমাণবিক বিদ্যুৎ কেন্দ্রগুলিতে স্টিম কনডেন্সার এবং ফিডওয়াটার হিটার।

ফার্মাসিউটিক্যালস

ওষুধ উত্পাদন, গাঁজন এবং জীবাণুমুক্ত প্রক্রিয়াজাতকরণের জন্য তাপমাত্রা নিয়ন্ত্রণ।

খাদ্য ও পানীয়

খাদ্য ও পানীয় উত্পাদনের জন্য পেস্টুরাইজেশন, কুলিং এবং হিটিং সিস্টেম।

মেরিন এবং অফশোর

শিপ ইঞ্জিন, জ্বালানী তেল এবং লুব্রিকেন্টগুলির জন্য কুলিং সিস্টেম।

সরঞ্জামের নাম

তাপ এক্সচেঞ্জারের কার্যকারিতা

রাসায়নিক চুল্লি

চুল্লিটিতে বা বাইরে তাপ স্থানান্তর করে রাসায়নিক বিক্রিয়াগুলির তাপমাত্রা নিয়ন্ত্রণ করে।

অপরিশোধিত তেল পাতন ইউনিট

অপরিশোধিত তেল প্রিহিট করে এবং পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক পৃথক।

বাষ্প কনডেনসার

পুনরায় ব্যবহারের জন্য টারবাইনগুলি থেকে নিষ্কাশন বাষ্পকে জলে রূপান্তর করে।

বাষ্পীভবন

খাদ্য ও রাসায়নিক শিল্পে তরল বাষ্পীভবনকে সহজতর করে।

এয়ার সংক্ষেপক কুলার

তাপমাত্রা এবং আর্দ্রতার পরিমাণ হ্রাস করতে সংকুচিত বায়ু শীতল করে।

লুব অয়েল কুলার

ইঞ্জিন এবং গিয়ারবক্সগুলিতে তৈলাক্ত করার তেল তাপমাত্রা বজায় রাখে।
