ASTM A213 TP304 সেরেটেড ফিন টিউব
পণ্য ওভারভিউ
ASTM A213 TP304 সেরেটেড ফিন টিউব হল প্রিমিয়াম তাপ স্থানান্তর উপাদান যা শিল্প অ্যাপ্লিকেশনের চাহিদার ক্ষেত্রে তাপ কর্মক্ষমতা সর্বাধিক করার জন্য ডিজাইন করা হয়েছে। ASTM A213 TP304 বিজোড় স্টেইনলেস স্টিল টিউবগুলিকে ভিত্তি উপাদান হিসাবে ব্যবহার করে তৈরি করা হয়েছে, এই ফিনড টিউবগুলি হেলিকলি ক্ষত এবং ক্রমাগত ঢালাই করা দানাদার পাখনাগুলিকে অন্তর্ভুক্ত করে যা ফাউলিং প্রবণতা হ্রাস করার সাথে সাথে তাপ স্থানান্তর দক্ষতাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে৷
দানাদার পাখনার নকশা গ্যাস প্রবাহে নিয়ন্ত্রিত অশান্তি সৃষ্টি করে, তাপ স্থানান্তর সহগকে উন্নত করে এবং প্রচলিত কঠিন পাখনা কনফিগারেশনের তুলনায় আরও দক্ষ তাপ শক্তি পুনরুদ্ধারের অনুমতি দেয়। TP304 স্টেইনলেস স্টিলের চমৎকার জারা প্রতিরোধের এবং অক্সিডেশন প্রতিরোধের সাথে মিলিত, এই টিউবগুলি ব্যাপকভাবে হিট এক্সচেঞ্জার, ইকোনোমাইজার, এয়ার-কুলড হিট এক্সচেঞ্জার, বর্জ্য তাপ পুনরুদ্ধার সিস্টেম, পেট্রোকেমিক্যাল প্ল্যান্ট এবং বিদ্যুৎ উৎপাদন সুবিধাগুলিতে ব্যবহৃত হয়।
ASTM A213 TP304 সেরেটেড ফিন টিউবগুলি মাঝারি এবং উচ্চ-তাপমাত্রা উভয় পরিবেশেই ক্ষয় প্রতিরোধের, যান্ত্রিক শক্তি, তাপীয় দক্ষতা এবং দীর্ঘমেয়াদী কার্যকরী নির্ভরযোগ্যতার একটি চমৎকার ভারসাম্য প্রদান করে।
মূল বৈশিষ্ট্য
- ASTM A213 TP304 বিজোড় স্টেইনলেস স্টীল টিউবিং থেকে তৈরি
- হেলিকলি ক্ষত এবং ক্রমাগত ঝালাই করা দানাদার পাখনা নকশা
- বর্ধিত অশান্তি মাধ্যমে বর্ধিত তাপ স্থানান্তর কর্মক্ষমতা
- বায়ুমণ্ডলীয় এবং প্রক্রিয়া জারা চমৎকার প্রতিরোধের
- উচ্চতর তাপমাত্রায় উচ্চতর অক্সিডেশন প্রতিরোধের
- প্লেইন ফিন ডিজাইনের তুলনায় কম ফাউলিং এবং সহজে পরিষ্কার করা
- অনেক প্রচলিত ফিন কনফিগারেশনের তুলনায় নিম্নচাপ ড্রপ
- ক্ষয়কারী গ্যাস প্রবাহ এবং আর্দ্র পরিবেশের জন্য উপযুক্ত
- ন্যূনতম রক্ষণাবেক্ষণ প্রয়োজনীয়তা সঙ্গে দীর্ঘ সেবা জীবন
সাধারণ অ্যাপ্লিকেশন
হিট এক্সচেঞ্জার
- শেল এবং টিউব তাপ এক্সচেঞ্জার
- গ্যাস থেকে তরল তাপ এক্সচেঞ্জার
- তাপ পুনরুদ্ধারের ইউনিট প্রক্রিয়া করুন
পাওয়ার জেনারেশন
- বয়লার ইকোনোমাইজার
- তাপ পুনরুদ্ধার বাষ্প জেনারেটর (HRSG)
- বর্জ্য তাপ পুনরুদ্ধার সিস্টেম
পেট্রোকেমিক্যাল শিল্প
- শোধনাগার প্রক্রিয়া হিটার
- পেট্রোকেমিক্যাল কুলিং সিস্টেম
- গ্যাস চিকিত্সা সুবিধা
শিল্প প্রক্রিয়া উদ্ভিদ
- রাসায়নিক প্রক্রিয়াকরণ ইউনিট
- সার গাছ
- খাদ্য প্রক্রিয়াকরণ সুবিধা
- ফার্মাসিউটিক্যাল উত্পাদন সিস্টেম
সেরেটেড ফিন ডিজাইনের সুবিধা
প্রচলিত কঠিন পাখনার বিপরীতে, দানাদার পাখনায় পাখনার প্রান্ত বরাবর সুনির্দিষ্টভাবে কাটা অংশ থাকে। পাখনার কাঠামোতে এই বাধাগুলি স্থানীয়ভাবে অশান্তি সৃষ্টি করে যা টিউবের চারপাশের তাপীয় সীমানা স্তরকে ক্রমাগত ব্যাহত করে।
সুবিধার মধ্যে রয়েছে:
- উচ্চতর তাপ স্থানান্তর সহগ
- উন্নত তাপ দক্ষতা
- ধুলো জমে হ্রাস
- নোংরা গ্যাস পরিবেশে ভাল কর্মক্ষমতা
- ফাউলিং প্রতিরোধের বর্ধিত
- কম অপারেটিং খরচ
- উন্নত শক্তি পুনরুদ্ধারের হার
উত্পাদন প্রক্রিয়া
ASTM A213 TP304 সেরেটেড ফিন টিউবগুলি একটি TP304 বেস টিউবের চারপাশে হেলিলি উইন্ডিং সেরেটেড স্টেইনলেস স্টিলের ফিন স্ট্রিপ দ্বারা উত্পাদিত হয়। উচ্চ-ফ্রিকোয়েন্সি প্রতিরোধের ঢালাই প্রযুক্তি ব্যবহার করে ফিন রুটটি টিউবের পৃষ্ঠে অবিচ্ছিন্নভাবে ঢালাই করা হয়, চমৎকার তাপ পরিবাহিতা এবং যান্ত্রিক অখণ্ডতা নিশ্চিত করে।
উত্পাদন প্রক্রিয়া প্রদান করে:
- ক্রমাগত ধাতুবিদ্যা বন্ধন
- অভিন্ন পাখনা জ্যামিতি
- সামঞ্জস্যপূর্ণ পাখনা ব্যবধান
- উচ্চ কাঠামোগত স্থিতিশীলতা
- চমৎকার তাপ স্থানান্তর কর্মক্ষমতা
স্ট্যান্ডার্ড সাইজ রেঞ্জ
নিম্নলিখিত মাত্রাগুলি সাধারণ উত্পাদন ক্ষমতার প্রতিনিধিত্ব করে। কাস্টমাইজড কনফিগারেশন তাপ নকশা প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে.
| প্যারামিটার |
স্ট্যান্ডার্ড রেঞ্জ |
| ব্যাস বাইরে বেস টিউব |
19.05 মিমি - 63.5 মিমি (3/4" - 2-1/2") |
| বেস টিউব প্রাচীর বেধ |
1.2 মিমি - 6.0 মিমি |
| টিউব দৈর্ঘ্য |
25,000 মিমি পর্যন্ত |
| পাখনার উচ্চতা |
8 মিমি - 25 মিমি |
| পাখনার পুরুত্ব |
0.3 মিমি - 1.2 মিমি |
| ফিন পিচ |
3 FPI - 12 FPI |
| সামগ্রিক ফিনড টিউব ব্যাস |
120 মিমি পর্যন্ত |
| ফিন ম্যাটেরিয়াল |
TP304, TP304L, TP316, TP316L বা নির্দিষ্ট খাদ |
ASTM A213 TP304 রাসায়নিক রচনা
| উপাদান |
রচনা (%) |
| কার্বন (C) |
≤ ০.০৮ |
| ম্যাঙ্গানিজ (Mn) |
≤ 2.00 |
| ফসফরাস (P) |
≤ ০.০৪৫ |
| সালফার (এস) |
≤ ০.০৩০ |
| সিলিকন (Si) |
≤ 1.00 |
| ক্রোমিয়াম (Cr) |
18.00 - 20.00 |
| নিকেল (Ni) |
8.00 - 11.00 |
| নাইট্রোজেন (N) |
≤ ০.১০ |
রাসায়নিক গঠন ASTM A213 TP304 প্রয়োজনীয়তা মেনে চলে।
ASTM A213 TP304 যান্ত্রিক বৈশিষ্ট্য
| সম্পত্তি |
ন্যূনতম মান |
| প্রসার্য শক্তি |
515 MPa (75 ksi) |
| ফলন শক্তি (0.2% অফসেট) |
205 MPa (30 ksi) |
| প্রসারণ |
৩৫% |
| কঠোরতা |
≤ 90 HRB (সাধারণ) |
| স্থিতিস্থাপকতার মডুলাস |
প্রায় 193 জিপিএ |
যান্ত্রিক বৈশিষ্ট্য TP304 বেস টিউব উপাদান প্রযোজ্য.
পরিদর্শন এবং পরীক্ষা
প্রতিটি ASTM A213 TP304 সেরেটেড ফিন টিউব প্রকল্পের স্পেসিফিকেশন এবং আন্তর্জাতিক মানের প্রয়োজনীয়তা অনুযায়ী পরিদর্শন করা যেতে পারে।
উপাদান যাচাই
- কাঁচামাল সার্টিফিকেশন পর্যালোচনা
- ইতিবাচক উপাদান সনাক্তকরণ (PMI)
- স্পেকট্রোমিটার রাসায়নিক বিশ্লেষণ

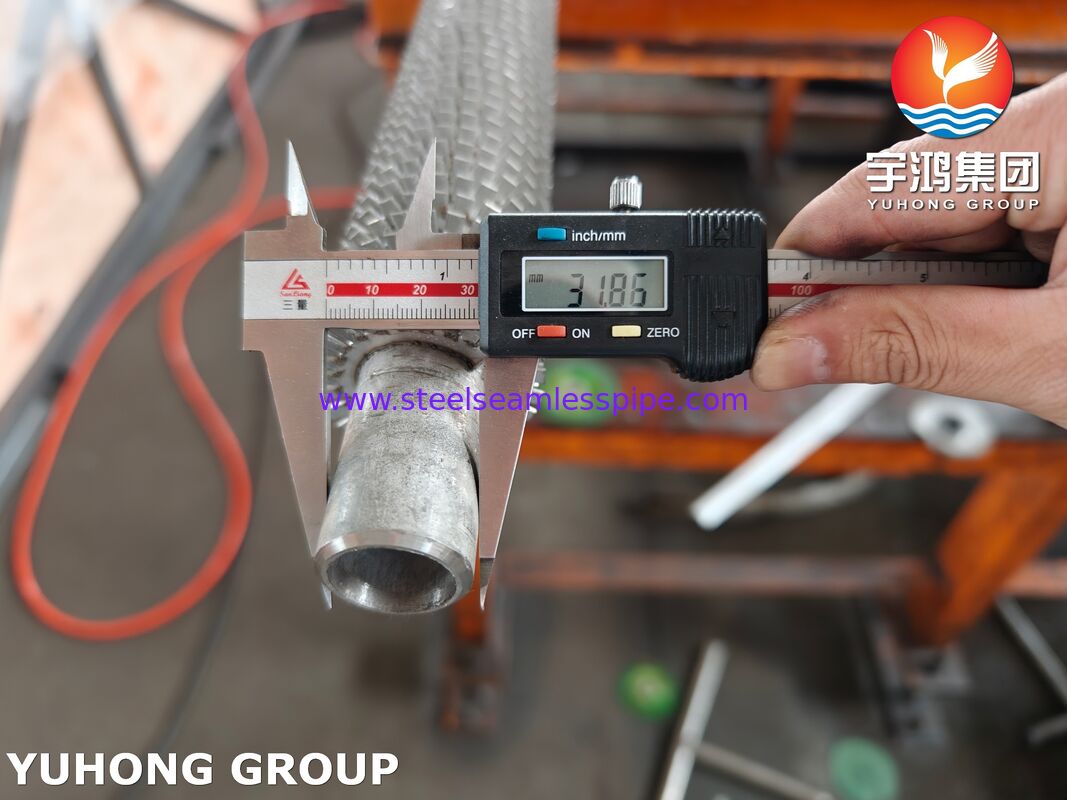

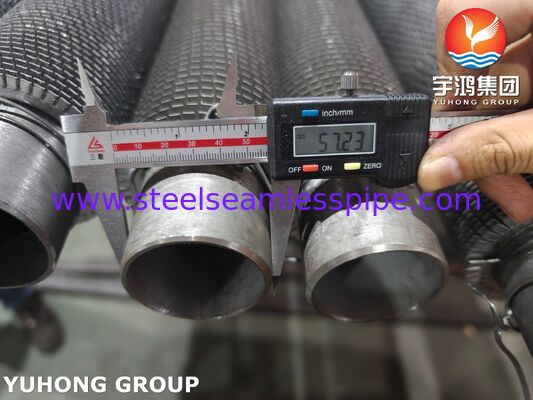

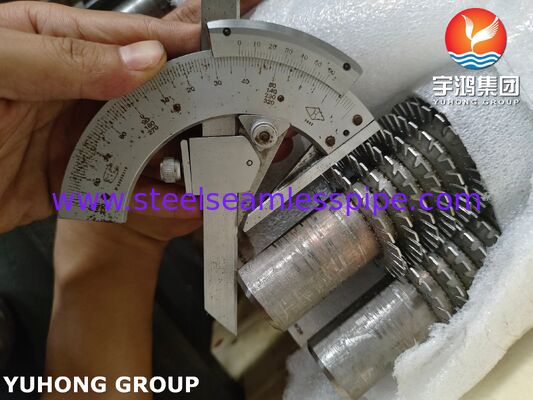

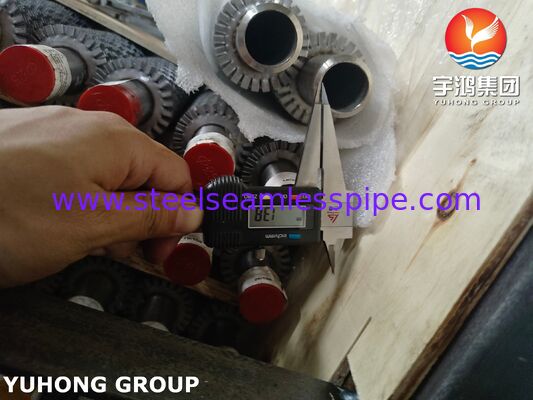

মাত্রিক পরিদর্শন
- টিউব বাইরে ব্যাস পরিমাপ
- প্রাচীর বেধ যাচাই
- টিউব দৈর্ঘ্য পরিদর্শন
- পাখনা উচ্চতা পরিমাপ
- ফিন পিচ যাচাইকরণ
- সামগ্রিক finned ব্যাস পরিদর্শন
যান্ত্রিক পরীক্ষা
- প্রসার্য পরীক্ষা
- কঠোরতা পরীক্ষা
- সমতল পরীক্ষা
- জ্বলন্ত পরীক্ষা
অ-ধ্বংসাত্মক পরীক্ষা (NDT)
- এডি কারেন্ট টেস্টিং (ECT)
- অতিস্বনক পরীক্ষা (UT)
- লিকুইড পেনিট্রান্ট টেস্টিং (PT)
- চাক্ষুষ পরিদর্শন
ঢালাই গুণমান পরীক্ষা
- ফিন-টু-টিউব ঢালাই পরিদর্শন
- ক্রমাগত জোড় যাচাইকরণ
- বন্ড অখণ্ডতা পরীক্ষা
চাপ পরীক্ষা
- হাইড্রোস্ট্যাটিক পরীক্ষা
- অনুরোধের ভিত্তিতে বায়ুসংক্রান্ত পরীক্ষা
ASTM A213 TP304 সেরেটেড ফিন টিউবের সুবিধা
চমৎকার জারা প্রতিরোধের
TP304 স্টেইনলেস স্টীল অক্সিডেশন, আর্দ্রতা, বায়ুমণ্ডলীয় জারা এবং অনেক শিল্প প্রক্রিয়া মিডিয়ার অসামান্য প্রতিরোধের প্রস্তাব দেয়।
বর্ধিত তাপ স্থানান্তর দক্ষতা
দানাদার পাখনা জ্যামিতি সীমানা স্তরগুলিকে ব্যাহত করে এবং প্লেইন ফিন ডিজাইনের তুলনায় তাপীয় কর্মক্ষমতা উন্নত করে।
ফাউলিং ঝুঁকি হ্রাস
সেগমেন্টেড পাখনা প্রান্তগুলি ধুলো জমা কমিয়ে দেয় এবং গ্যাস-সাইড অ্যাপ্লিকেশনগুলিতে স্ব-পরিষ্কার বৈশিষ্ট্যগুলিকে উন্নত করে।
দীর্ঘমেয়াদী নির্ভরযোগ্যতা
অবিচ্ছিন্ন ঢালাই নির্মাণ তাপ সাইক্লিং অবস্থার অধীনে শক্তিশালী পাখনা সংযুক্তি এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
কম অপারেটিং খরচ
উন্নত তাপ পুনরুদ্ধারের দক্ষতা জ্বালানী খরচ হ্রাস এবং উদ্ভিদের সামগ্রিক কর্মক্ষমতা বৃদ্ধিতে অবদান রাখে।
গুণমান মান
উত্পাদন এবং পরিদর্শন অনুযায়ী সঞ্চালিত করা যেতে পারে:
- ASTM A213
- ASME SA213
- ASME বিভাগ I এবং VIII
- TEMA প্রয়োজনীয়তা
- EN 10216 স্ট্যান্ডার্ড
- ক্লায়েন্ট ইঞ্জিনিয়ারিং স্পেসিফিকেশন
- তৃতীয় পক্ষের পরিদর্শনের প্রয়োজনীয়তা
উপলব্ধ তৃতীয় পক্ষের পরিদর্শন অন্তর্ভুক্ত:
- এসজিএস
- টিউভি
- ব্যুরো ভেরিটাস (বিভি)
- ডিএনভি
- ABS
- লয়েডস রেজিস্টার
কেন ASTM A213 TP304 সেরেটেড ফিন টিউব চয়ন করবেন?
ASTM A213 TP304 সেরেটেড ফিন টিউবগুলি শিল্প তাপ স্থানান্তর সিস্টেমগুলির জন্য একটি অত্যন্ত দক্ষ সমাধান প্রদান করে যার জন্য জারা প্রতিরোধের, উন্নত তাপীয় কার্যক্ষমতা এবং দীর্ঘমেয়াদী অপারেশনাল স্থায়িত্ব প্রয়োজন। তাদের উন্নত দানাদার পাখনা জ্যামিতি তাপ পুনরুদ্ধারকে উন্নত করে যখন ফাউলিং কম করে, এগুলিকে হিট এক্সচেঞ্জার, ইকোনোমাইজার, এয়ার কুলার এবং বর্জ্য তাপ পুনরুদ্ধার সিস্টেমের জন্য আদর্শ করে তোলে যা চাহিদার শিল্প পরিবেশে কাজ করে। অপ্টিমাইজড ফিন প্রযুক্তির সাথে TP304 স্টেইনলেস স্টিলের প্রমাণিত স্থায়িত্বকে একত্রিত করে, এই টিউবগুলি আধুনিক শক্তি এবং প্রক্রিয়া শিল্পগুলির জন্য উচ্চতর দক্ষতা, নির্ভরযোগ্যতা এবং জীবনচক্র মান প্রদান করে।
