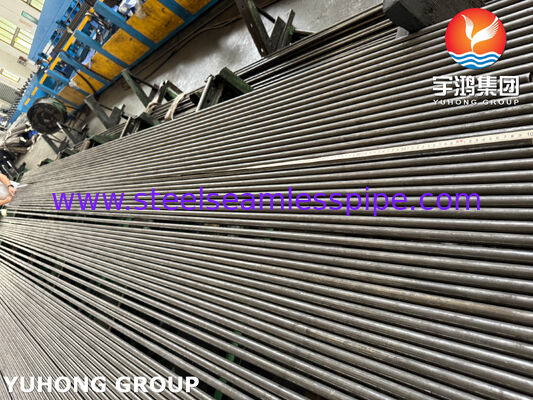

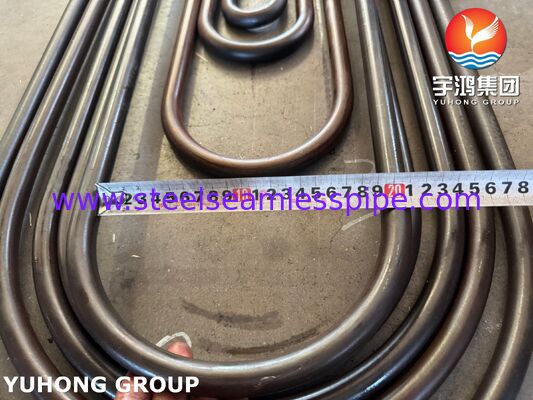

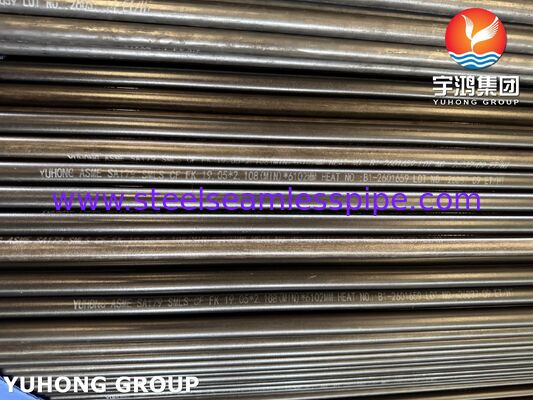

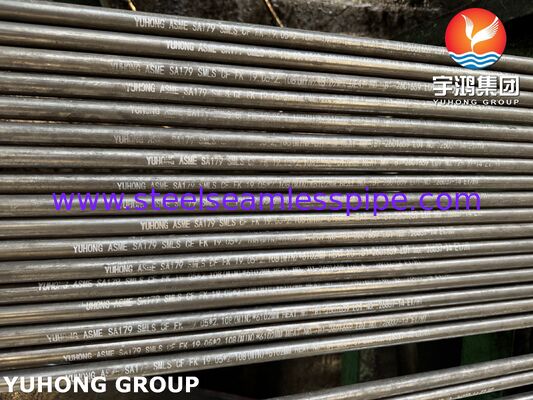

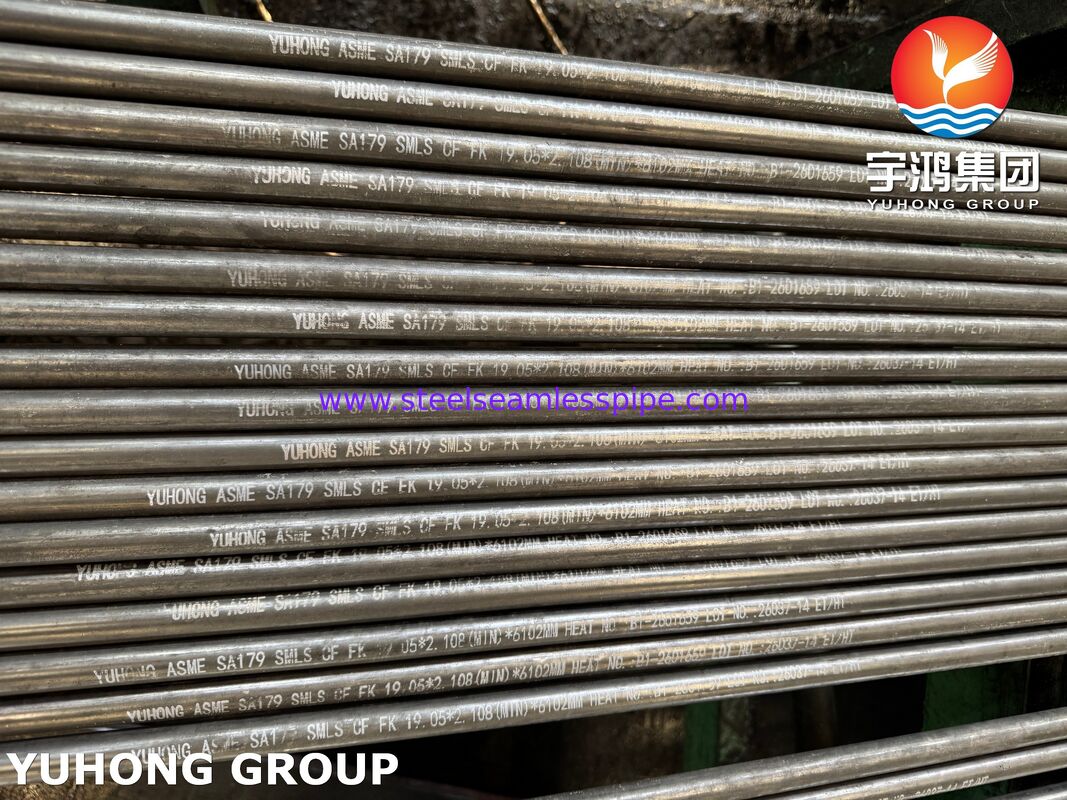

ASME SA213 T11 বোতল এবং সুপারহিটার জন্য সিউমলেস অ্যালগ্রি স্টীল টিউব

ASME SA213 T11 বয়লার এবং সুপারহিটারের জন্য সিমলেস অ্যালয় স্টিল টিউব

পণ্যের সংক্ষিপ্ত বিবরণ

ASME SA213 T11 সিমলেস অ্যালয় স্টিল টিউব হল একটি ক্রোমিয়াম-মলিবডেনাম অ্যালয় স্টিল টিউব যা বয়লার, সুপারহিটার এবং হিট-এক্সচেঞ্জার পরিষেবার জন্য ASME SA213 / ASTM A213 প্রয়োজনীয়তা অনুসারে তৈরি করা হয়।

T11, UNS K11597, প্রায় 1.00–1.50% ক্রোমিয়াম এবং 0.44–0.65% মলিবডেনাম ধারণ করে। উপাদানটি সিমলেস টিউবিং হিসাবে সরবরাহ করা হয় এবং সাধারণত হিট-ট্রান্সফার সরঞ্জামের জন্য নির্দিষ্ট করা হয় যেখানে উপাদানের গ্রেড, টিউবের মাত্রা, তাপীয় চিকিত্সা এবং পরিদর্শন প্রয়োজনীয়তা প্রযোজ্য স্পেসিফিকেশন এবং প্রকল্প নথি দ্বারা নিয়ন্ত্রিত হয়।

প্রকল্পের প্রয়োজনীয়তা অনুসারে পণ্যটি কাস্টমাইজড বাইরের ব্যাস, প্রাচীরের পুরুত্ব এবং দৈর্ঘ্যে সরবরাহ করা যেতে পারে।

প্রযুক্তিগত স্পেসিফিকেশন

ASTM A213 সাধারণত 1/8 ইঞ্চি [3.2 মিমি] অভ্যন্তরীণ ব্যাস থেকে 5 ইঞ্চি [127 মিমি] বাইরের ব্যাস পর্যন্ত টিউবিং কভার করে, যার প্রাচীরের পুরুত্ব 0.015 থেকে 0.500 ইঞ্চি [0.4 থেকে 12.7 মিমি] পর্যন্ত, যদিও প্রযোজ্য প্রয়োজনীয়তা পূরণ হলে অন্যান্য মাত্রা সরবরাহ করা যেতে পারে।

রাসায়নিক গঠন

ASTM A213 / ASME SA213 T11

যান্ত্রিক বৈশিষ্ট্য

T11 এর জন্য স্ট্যান্ডার্ড ন্যূনতম যান্ত্রিক প্রয়োজনীয়তাগুলির মধ্যে রয়েছে:

উৎপাদন প্রক্রিয়া

ASME SA213 T11 টিউব একটি নিয়ন্ত্রিত সিমলেস টিউব উৎপাদন প্রক্রিয়ার মাধ্যমে তৈরি করা হয়:

1. অ্যালয় স্টিল বিললেট প্রস্তুতি

2. ছিদ্র করা এবং গরম করা

3. টিউব রোলিং বা ড্রয়িং

4. প্রযোজ্য স্পেসিফিকেশন অনুসারে তাপীয় চিকিত্সা

5. সোজা করা

6. নির্দিষ্ট দৈর্ঘ্যে কাটা

7. পৃষ্ঠতল চিকিত্সা

8. মাত্রিক পরিদর্শন

9. যান্ত্রিক এবং পণ্য পরীক্ষা

10. চূড়ান্ত পরিদর্শন এবং চিহ্নিতকরণ

11. শিপিংয়ের জন্য প্যাকিং

প্রয়োজনীয় বাইরের ব্যাস, প্রাচীরের পুরুত্ব, সরবরাহের অবস্থা এবং প্রকল্প স্পেসিফিকেশন অনুসারে উৎপাদন পথ সামঞ্জস্য করা যেতে পারে।

টিউবের মাত্রা

উপলভ্য মাত্রাগুলির মধ্যে অন্তর্ভুক্ত থাকতে পারে:

• 3/4" OD × নির্দিষ্ট প্রাচীরের পুরুত্ব

• 1" OD × নির্দিষ্ট প্রাচীরের পুরুত্ব

• 1-1/4" OD × নির্দিষ্ট প্রাচীরের পুরুত্ব

• 1-1/2" OD × নির্দিষ্ট প্রাচীরের পুরুত্ব

• 2" OD × নির্দিষ্ট প্রাচীরের পুরুত্ব

• 2-1/2" OD × নির্দিষ্ট প্রাচীরের পুরুত্ব

• 3" OD × নির্দিষ্ট প্রাচীরের পুরুত্ব

অন্যান্য বাইরের ব্যাস এবং প্রাচীরের পুরুত্ব উৎপাদন ক্ষমতা এবং প্রযোজ্য স্পেসিফিকেশন প্রয়োজনীয়তা সাপেক্ষে সরবরাহ করা যেতে পারে।

হিট-এক্সচেঞ্জার এবং বয়লার প্রকল্পের জন্য, উৎপাদনের আগে নিম্নলিখিত মাত্রিক তথ্য নিশ্চিত করা যেতে পারে:

• বাইরের ব্যাস

• প্রাচীরের পুরুত্ব

• টিউবের দৈর্ঘ্য

• OD এবং WT সহনশীলতা

• সোজা করা

• প্রান্তের অবস্থা

• তাপীয় চিকিত্সার অবস্থা

• পৃষ্ঠের অবস্থা

গুণমান নিয়ন্ত্রণ এবং পরিদর্শন

প্রতিটি উৎপাদন লট প্রযোজ্য ASTM/ASME প্রয়োজনীয়তা এবং ক্রয় আদেশ অনুসারে পরিদর্শন করা যেতে পারে।

পরিদর্শন অন্তর্ভুক্ত করতে পারে:

• রাসায়নিক গঠন বিশ্লেষণ

• টেনসাইল পরীক্ষা

• ইয়েল্ড শক্তি পরীক্ষা

• দীর্ঘীকরণ পরীক্ষা

• কঠিনতা পরীক্ষা

• ফ্ল্যাটেনিং পরীক্ষা

• ফ্লারিং পরীক্ষা

• হাইড্রোস্ট্যাটিক পরীক্ষা

• এডি কারেন্ট বা অন্যান্য প্রযোজ্য ননডেস্ট্রাকটিভ পরীক্ষা

• বাইরের ব্যাস পরিদর্শন

• প্রাচীরের পুরুত্ব পরিদর্শন

• দৈর্ঘ্য পরিদর্শন

• দৃশ্যমান এবং পৃষ্ঠ পরিদর্শন

অতিরিক্ত তৃতীয় পক্ষের পরিদর্শন, PMI, মাত্রিক পরিদর্শন বা অন্যান্য প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা ক্রয় আদেশে নির্দিষ্ট করা হলে ব্যবস্থা করা যেতে পারে।

প্রয়োগ

বয়লার টিউব

ASME SA213 T11 সিমলেস টিউবগুলি বয়লার হিট-ট্রান্সফার উপাদানগুলির জন্য ব্যবহৃত হয় যেখানে নির্দিষ্ট অ্যালয়-স্টিল গ্রেড প্রয়োজন।

সুপারহিটার টিউব

ডিজাইন তাপমাত্রা, চাপ এবং প্রযোজ্য ইঞ্জিনিয়ারিং কোড অনুসারে সুপারহিটার এবং সম্পর্কিত বয়লার হিটিং-সারফেস অ্যাপ্লিকেশনগুলির জন্য টিউবগুলি নির্দিষ্ট করা যেতে পারে।

হিট এক্সচেঞ্জার

T11 সিমলেস অ্যালয় টিউবগুলি হিট-এক্সচেঞ্জার সরঞ্জামগুলিতেও ব্যবহার করা যেতে পারে যেখানে ASTM A213 / ASME SA213 উপাদানের প্রয়োজনীয়তা প্রযোজ্য।

বিদ্যুৎ উৎপাদন সরঞ্জাম

সাধারণ সরঞ্জামের প্রয়োগগুলির মধ্যে রয়েছে:

• ইউটিলিটি এবং শিল্প বয়লার

• সুপারহিটার সিস্টেম

• রিহিটার-সম্পর্কিত সরঞ্জাম

• হিট-এক্সচেঞ্জার টিউব বান্ডিল

• বিদ্যুৎ-উৎপাদন হিট-ট্রান্সফার সরঞ্জাম

• প্রসেস হিটিং সরঞ্জাম

চূড়ান্ত উপাদানের নির্বাচন সরঞ্জামের ডিজাইন তাপমাত্রা, চাপ, তরল, টিউবের মাত্রা, প্রযোজ্য কোড এবং প্রকল্প স্পেসিফিকেশন উপর ভিত্তি করে হওয়া উচিত।

কেন T11 নির্দিষ্ট করবেন?

T11 হল একটি ফেরিটিক লো-অ্যালয় স্টিল গ্রেড যা এর ক্রোমিয়াম এবং মলিবডেনাম উপাদানের দ্বারা সংজ্ঞায়িত। এর স্ট্যান্ডার্ডাইজড রাসায়নিক গঠন এবং যান্ত্রিক প্রয়োজনীয়তা এটিকে ASTM A213 / ASME SA213 দ্বারা আচ্ছাদিত ইঞ্জিনিয়ারড বয়লার, সুপারহিটার এবং হিট-এক্সচেঞ্জার টিউবিং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

"চমৎকার উচ্চ-তাপমাত্রা কর্মক্ষমতা" এর মতো সাধারণ দাবির পরিবর্তে, উপাদানটি প্রকৃত ডিজাইন শর্তাবলী এবং প্রযোজ্য কোডের প্রয়োজনীয়তা অনুসারে নির্দিষ্ট করা উচিত।

কাস্টমাইজেশন

SA213 T11 সিমলেস অ্যালয় টিউব প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা অনুসারে সরবরাহ করা যেতে পারে:

• বাইরের ব্যাস

• প্রাচীরের পুরুত্ব

• টিউবের দৈর্ঘ্য

• তাপীয় চিকিত্সার অবস্থা

• পৃষ্ঠতল ফিনিশ

• প্রান্তের প্রস্তুতি

• পরীক্ষার প্রয়োজনীয়তা

• পরিদর্শন প্রয়োজনীয়তা

• প্যাকিং পদ্ধতি

• চিহ্নিতকরণের প্রয়োজনীয়তা

বাল্ক অর্ডারের জন্য, উৎপাদন করার আগে গ্রাহকের টিউব শিডিউল, সরঞ্জাম অঙ্কন বা ক্রয় স্পেসিফিকেশনের বিপরীতে টিউবের মাত্রা এবং পরিদর্শন প্রয়োজনীয়তা নিশ্চিত করা যেতে পারে।

ডকুমেন্টেশন

সাধারণ ডকুমেন্টেশনের মধ্যে অন্তর্ভুক্ত থাকতে পারে:

• উপাদানের পরীক্ষা সার্টিফিকেট (MTC)

• রাসায়নিক বিশ্লেষণ প্রতিবেদন

• যান্ত্রিক পরীক্ষা প্রতিবেদন

• তাপীয় চিকিত্সার রেকর্ড যেখানে প্রযোজ্য

• ননডেস্ট্রাকটিভ পরীক্ষার প্রতিবেদন যেখানে নির্দিষ্ট করা হয়েছে

• হাইড্রোস্ট্যাটিক পরীক্ষার প্রতিবেদন যেখানে প্রযোজ্য

• মাত্রিক পরিদর্শন প্রতিবেদন

• সঙ্গতির সার্টিফিকেট

• তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন যখন প্রয়োজন
