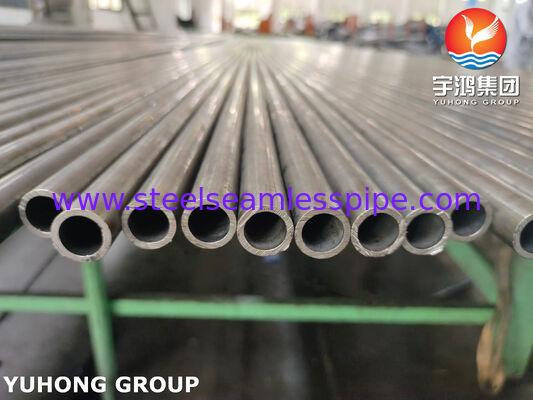

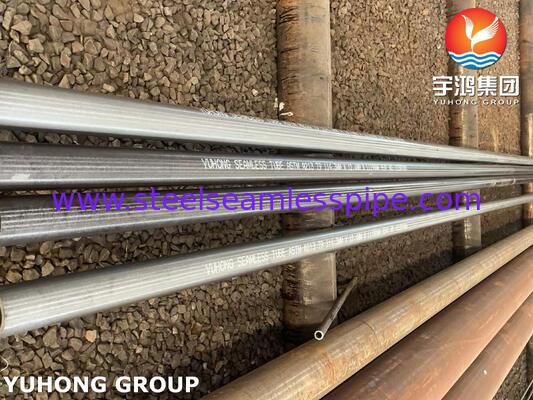

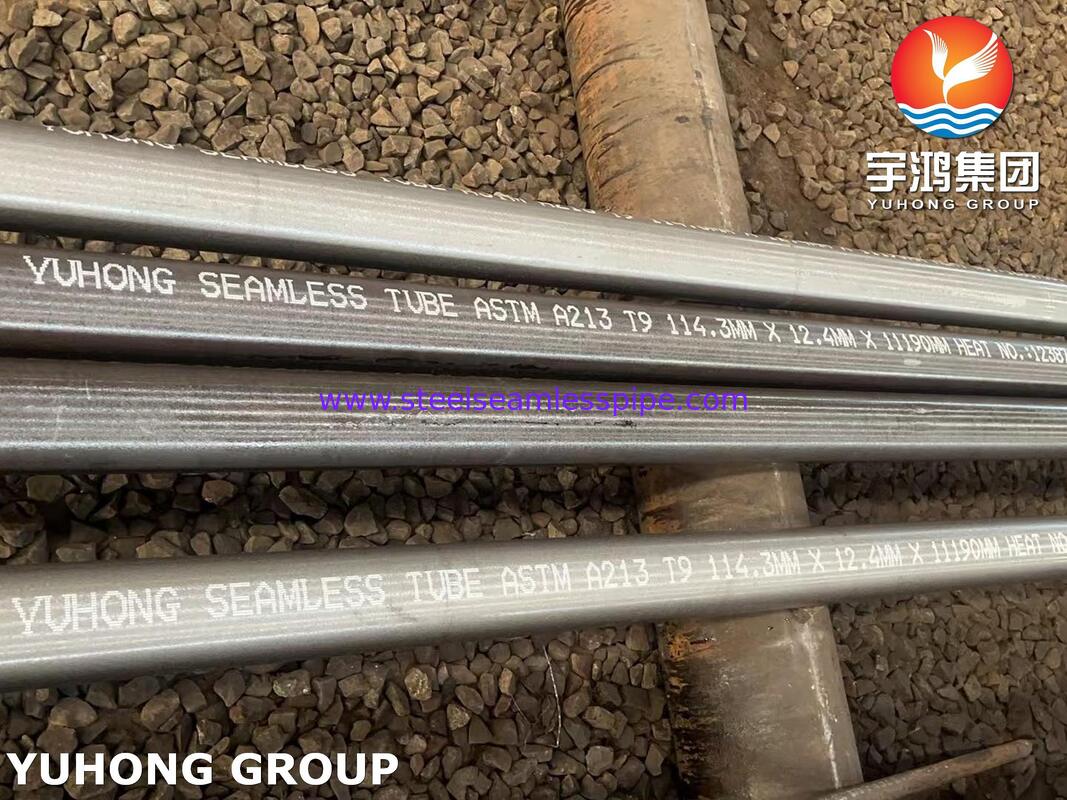

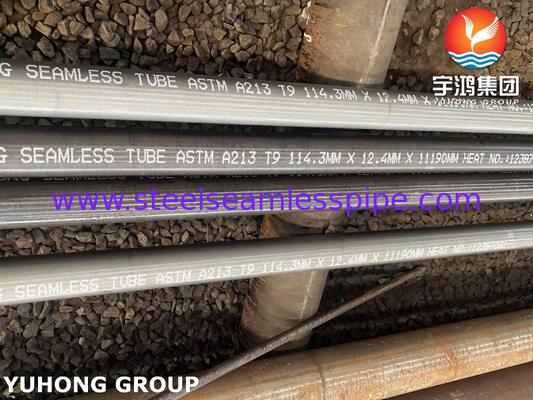

শেল-এন্ড-টিউব হিট এক্সচেঞ্জারের জন্য ASTM A213 T9 বয়লার টিউব
পণ্যের সংক্ষিপ্ত বিবরণ
ASTM A213 T9 বয়লার টিউবগুলি হল সিমলেস ফেরিটিক অ্যালয় স্টিলের টিউব যা বিশেষভাবে বয়লার, সুপারহিটার, রিহিটার এবং শেল-এন্ড-টিউব হিট এক্সচেঞ্জারে উচ্চ-তাপমাত্রার পরিষেবার জন্য ডিজাইন করা হয়েছে। ASTM A213 / ASME SA213 স্পেসিফিকেশন অনুসারে তৈরি, T9 টিউবগুলিতে ক্রোমিয়াম এবং মলিবডেনাম অ্যালয়িং উপাদান থাকে, যা অক্সিডেশন, থার্মাল ক্লান্তি এবং উচ্চ-তাপমাত্রার ক্ষয় প্রতিরোধে চমৎকার প্রতিরোধ ক্ষমতা প্রদান করে।
শেল-এন্ড-টিউব হিট এক্সচেঞ্জার অ্যাপ্লিকেশনগুলিতে, ASTM A213 T9 টিউবগুলি তাপ স্থানান্তর উপাদান হিসাবে ব্যাপকভাবে ব্যবহৃত হয় যেখানে অপারেটিং শর্তগুলিতে উচ্চ তাপমাত্রা, চাপের ওঠানামা এবং কঠিন থার্মাল সাইকেল জড়িত থাকে। উপাদানের উন্নত ক্রিপ শক্তি এবং ক্ষয় প্রতিরোধ ক্ষমতা এটিকে পেট্রোকেমিক্যাল প্ল্যান্ট, বিদ্যুৎ উৎপাদন সুবিধা, রিফাইনারি ইউনিট এবং শিল্প গরম করার সিস্টেমের জন্য উপযুক্ত করে তোলে।
প্রচলিত কার্বন স্টিলের টিউবের তুলনায়, T9 অ্যালয় স্টিলের টিউবিং উচ্চ-তাপমাত্রার বাষ্প এবং দহন গ্যাসের দীর্ঘস্থায়ী এক্সপোজারের অধীনে উন্নত স্থায়িত্ব সরবরাহ করে, যা সরঞ্জামের পরিষেবা জীবন বাড়াতে এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা কমাতে সহায়তা করে।
প্রধান অ্যাপ্লিকেশন
ASTM A213 T9 বয়লার টিউবগুলি সাধারণত এতে ব্যবহৃত হয়:
- শেল-এন্ড-টিউব হিট এক্সচেঞ্জার
- শিল্প বয়লার
- বর্জ্য তাপ পুনরুদ্ধার বয়লার (WHRB)
- সুপারহিটার এবং রিহিটার
- বাষ্প উৎপাদন ব্যবস্থা
- রিফাইনারি হিট এক্সচেঞ্জার
- পেট্রোকেমিক্যাল প্রক্রিয়াকরণ সরঞ্জাম
- পাওয়ার প্ল্যান্ট হিট রিকভারি সিস্টেম
- উচ্চ-তাপমাত্রার চাপবাহী পাত্র
টিউবগুলি বিশেষত উচ্চ-চাপের বাষ্প, গরম গ্যাস এবং ক্ষয়কারী প্রক্রিয়া তরলগুলি পরিচালনা করে এমন হিট এক্সচেঞ্জারের জন্য উপযুক্ত।
ASTM A213 T9 বয়লার টিউব স্ট্যান্ডার্ড স্পেসিফিকেশন
| আইটেম |
স্পেসিফিকেশন |
| পণ্যের প্রকার |
সিমলেস অ্যালয় স্টিলের বয়লার এবং হিট এক্সচেঞ্জার টিউব |
| উপাদানের গ্রেড |
ASTM A213 T9 / ASME SA213 T9 |
| উপাদানের শ্রেণীবিভাগ |
ফেরিটিক অ্যালয় স্টিল |
| উৎপাদন প্রক্রিয়া |
কোল্ড ড্রন বা হট ফিনিশড সিমলেস |
| টিউবের পৃষ্ঠ |
ব্রাইট অ্যানিলড, পিকলড, বা পালিশড ফিনিশ |
| তাপীয় চিকিৎসা |
ফুল অ্যানিলিং, আইসোথার্মাল অ্যানিলিং, বা নরমালাইজড এবং টেম্পার্ড |
| প্রয়োগ |
উচ্চ-তাপমাত্রার হিট এক্সচেঞ্জার এবং বয়লার পরিষেবা |
সাধারণ আকারের পরিসীমা
ASTM A213 T9 টিউবগুলি গ্রাহকের প্রয়োজনীয়তা অনুসারে তৈরি করা যেতে পারে। সাধারণ আকারগুলির মধ্যে রয়েছে:
বাইরের ব্যাস (OD)
প্রাচীরের পুরুত্ব
সাধারণ হিট এক্সচেঞ্জার টিউবের আকার
| OD |
প্রাচীরের পুরুত্ব |
| 12.7 মিমি |
1.2–2.0 মিমি |
| 15.88 মিমি |
1.5–2.5 মিমি |
| 19.05 মিমি |
1.5–3.0 মিমি |
| 25.4 মিমি |
2.0–4.0 মিমি |
| 31.75 মিমি |
2.5–5.0 মিমি |
| 38.1 মিমি |
3.0–6.0 মিমি |
| 44.5 মিমি |
3.0–6.5 মিমি |
| 50.8 মিমি |
3.5–8.0 মিমি |
| 63.5 মিমি |
4.0–10.0 মিমি |
| 76.2 মিমি |
5.0–12.7 মিমি |
স্ট্যান্ডার্ড দৈর্ঘ্য
- সিঙ্গেল র্যান্ডম দৈর্ঘ্য: 5,000–7,500 মিমি
- ডাবল র্যান্ডম দৈর্ঘ্য: 10,000–12,000 মিমি
- হিট এক্সচেঞ্জার ডিজাইনের প্রয়োজনীয়তা অনুসারে কাস্টমাইজড দৈর্ঘ্য উপলব্ধ
ASTM A213 T9 এর রাসায়নিক গঠন
| উপাদান |
গঠন (%) |
| কার্বন (C) |
0.15 সর্বোচ্চ |
| ম্যাঙ্গানিজ (Mn) |
0.30–0.60 |
| ফসফরাস (P) |
0.025 সর্বোচ্চ |
| সালফার (S) |
0.025 সর্বোচ্চ |
| সিলিকন (Si) |
0.50 সর্বোচ্চ |
| ক্রোমিয়াম (Cr) |
8.00–10.00 |
| মলিবডেনাম (Mo) |
0.90–1.10 |
ক্রোমিয়াম উপাদান শক্তিশালী অক্সিডেশন প্রতিরোধ ক্ষমতা প্রদান করে, যখন মলিবডেনাম উচ্চ-তাপমাত্রার শক্তি এবং ক্রিপ বিকৃতির প্রতিরোধ ক্ষমতা উন্নত করে।
ASTM A213 T9 টিউবের যান্ত্রিক বৈশিষ্ট্য
| বৈশিষ্ট্য |
প্রয়োজনীয়তা |
| টান শক্তি |
≥ 415 MPa |
| ফলন শক্তি |
≥ 205 MPa |
| দীর্ঘীকরণ |
≥ 30% |
| কঠিনতা |
≤ 217 HBW / 80 HRB / 95 HRB |
ASTM A213 T9 টিউবগুলি উচ্চ তাপমাত্রায় অবিচ্ছিন্ন অপারেশনের সময় নির্ভরযোগ্য যান্ত্রিক কর্মক্ষমতা বজায় রাখে, যা তাদের কঠিন হিট এক্সচেঞ্জার পরিবেশের জন্য উপযুক্ত করে তোলে।
উৎপাদন প্রক্রিয়া
আমাদের ASTM A213 T9 বয়লার টিউবগুলি নিয়ন্ত্রিত সিমলেস উৎপাদন প্রক্রিয়ার মাধ্যমে তৈরি করা হয়:
- উচ্চ-মানের অ্যালয় স্টিল বিলেট নির্বাচন
- হট পিয়ার্সিং এবং টিউব গঠন
- সঠিক মাত্রা এবং উন্নত পৃষ্ঠের মানের জন্য কোল্ড ড্রয়িং
- ASTM A213 প্রয়োজনীয়তা অনুসারে তাপীয় চিকিৎসা
- সোজা করা এবং পৃষ্ঠের ফিনিশিং
- শিপমেন্টের আগে নির্ভুল পরিদর্শন
উন্নত উৎপাদন নিয়ন্ত্রণ উচ্চ চাপ অ্যাপ্লিকেশনগুলিতে চমৎকার মাত্রিক নির্ভুলতা, অভিন্ন প্রাচীরের পুরুত্ব এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
পরিদর্শন এবং পরীক্ষার পদ্ধতি
গুণমান এবং নির্ভরযোগ্যতা নিশ্চিত করতে, ASTM A213 T9 বয়লার টিউবগুলি ব্যাপক পরীক্ষার মধ্য দিয়ে যায়, যার মধ্যে রয়েছে:
রাসায়নিক বিশ্লেষণ
- অ্যালয় গঠনের যাচাইকরণের জন্য স্পেকট্রোমিটার পরীক্ষা
- ক্রোমিয়াম এবং মলিবডেনাম উপাদানের নিশ্চিতকরণ
যান্ত্রিক পরীক্ষা
- টান পরীক্ষা
- ফলন শক্তি পরীক্ষা
- দীর্ঘীকরণ পরীক্ষা
- কঠিনতা পরীক্ষা
নন-ডেস্ট্রাকটিভ টেস্টিং (NDT)
- এডি কারেন্ট টেস্টিং
- আল্ট্রাসনিক টেস্টিং
- হাইড্রোলিক টেস্টিং
মাত্রিক পরিদর্শন
- বাইরের ব্যাস পরিমাপ
- প্রাচীরের পুরুত্ব পরিদর্শন
- দৈর্ঘ্য যাচাইকরণ
- সোজা পরিদর্শন
অতিরিক্ত পরীক্ষা (গ্রাহকের প্রয়োজনীয়তা অনুসারে)
- ফ্ল্যাটেনিং পরীক্ষা
- ফ্লেয়ারিং পরীক্ষা
- গ্রেইন সাইজ পরীক্ষা
- ইন্টারগ্রানুলার ক্ষয় পরীক্ষা (যখন নির্দিষ্ট করা হয়)
ASTM A213 T9 হিট এক্সচেঞ্জার টিউবের সুবিধা
- চমৎকার উচ্চ-তাপমাত্রার অক্সিডেশন প্রতিরোধ ক্ষমতা
- কার্বন স্টিলের টিউবের তুলনায় উন্নত ক্রিপ শক্তি
- থার্মাল সাইক্লিংয়ের ভাল প্রতিরোধ ক্ষমতা
- উচ্চ-চাপের বাষ্প পরিষেবা ক্ষমতা
- কঠিন পরিবেশে দীর্ঘ অপারেশনাল জীবন
- রিফাইনারি এবং পাওয়ার প্ল্যান্ট অ্যাপ্লিকেশনগুলিতে স্থিতিশীল কর্মক্ষমতা
- কাস্টমাইজড হিট এক্সচেঞ্জার ডিজাইনের জন্য উপযুক্ত
কেন ASTM A213 T9 বয়লার টিউব নির্বাচন করবেন?
ASTM A213 T9 টিউবগুলি শেল-এন্ড-টিউব হিট এক্সচেঞ্জারগুলির জন্য শক্তি, ক্ষয় প্রতিরোধ ক্ষমতা এবং থার্মাল স্থিতিশীলতার একটি অপ্টিমাইজড সংমিশ্রণ সরবরাহ করে যা গুরুতর পরিস্থিতিতে কাজ করে। তাদের ক্রোমিয়াম-মলিবডেনাম অ্যালয় কাঠামো তাদের উচ্চ তাপমাত্রা এবং চাপের পরিবেশ সহ্য করতে দেয় যেখানে প্রচলিত স্টিলের টিউবগুলি অকাল অবক্ষয়ের সম্মুখীন হতে পারে।
বয়লার, পেট্রোকেমিক্যাল সরঞ্জাম এবং শিল্প হিট এক্সচেঞ্জারগুলির নির্মাতা এবং অপারেটরদের জন্য, ASTM A213 T9 সিমলেস টিউবগুলি তাপ স্থানান্তর দক্ষতা উন্নত করতে, ডাউনটাইম কমাতে এবং দীর্ঘমেয়াদী সরঞ্জামের কর্মক্ষমতা নিশ্চিত করার জন্য একটি নির্ভরযোগ্য সমাধান।
