পণ্যের সংক্ষিপ্ত বিবরণ

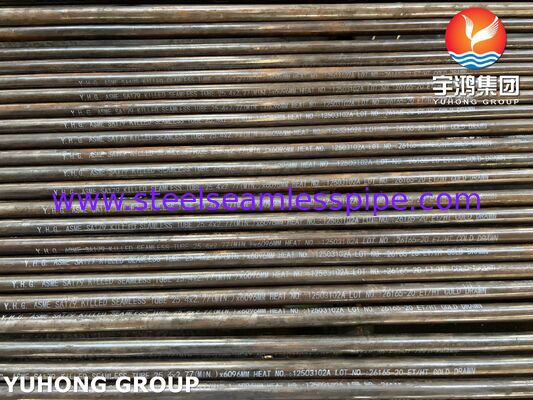

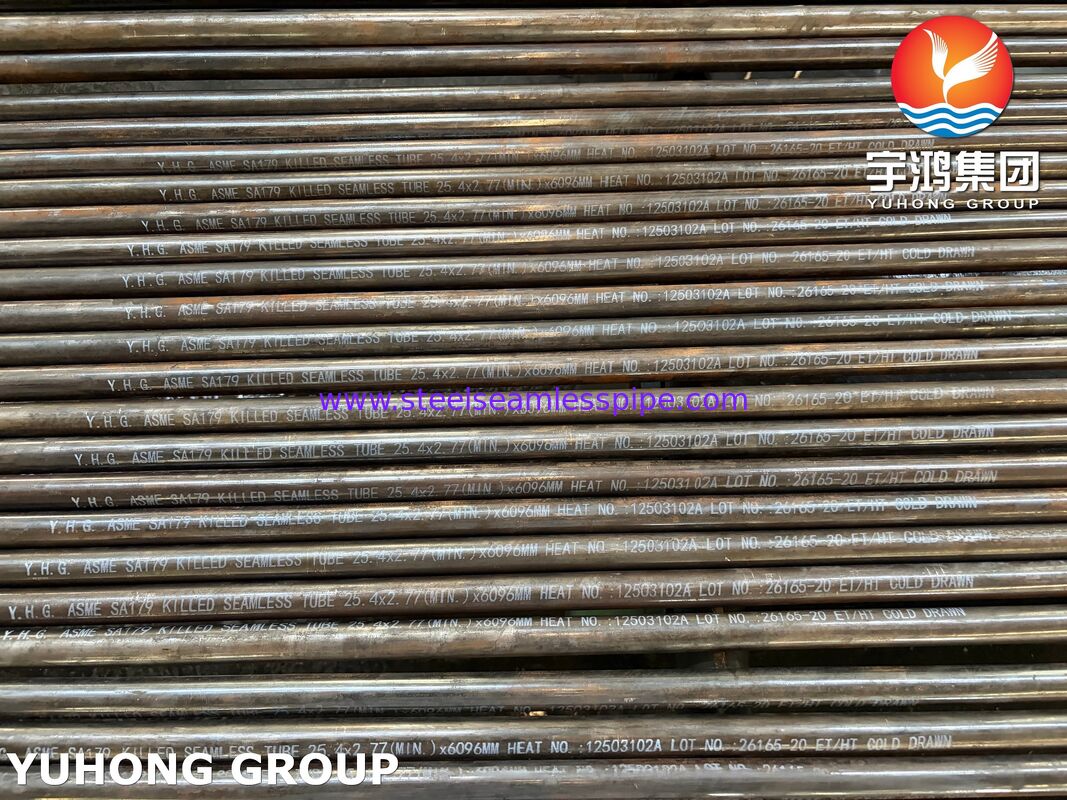

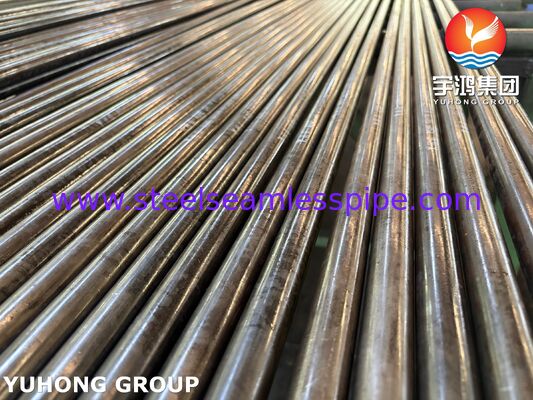

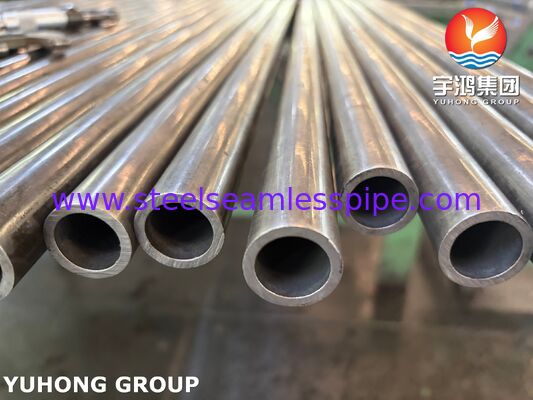

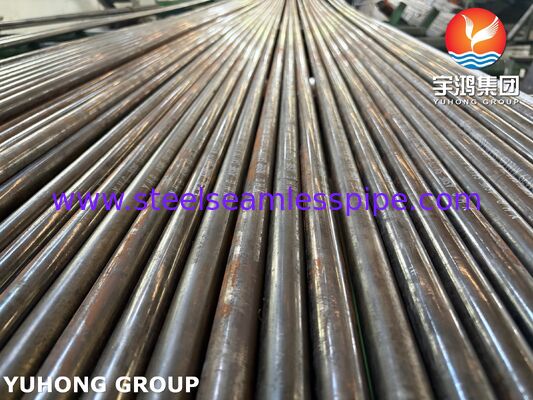

ASME SA179 / ASTM A179 কিলড কার্বন স্টিল সিমলেস টিউব একটি নিম্ন-কার্বন ইস্পাত হিট এক্সচেঞ্জার এবং কনডেনসার টিউব যা সিমলেস নির্মাণ, নিয়ন্ত্রিত রাসায়নিক গঠন এবং নির্দিষ্ট যান্ত্রিক ও মাত্রিক বৈশিষ্ট্যগুলির প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়।
SA179/A179 অন্তর্ভুক্তসিমলেস কোল্ড-ড্রন লো-কার্বন স্টিল টিউব টিউবুলার হিট এক্সচেঞ্জার, কনডেনসার এবং অনুরূপ তাপ-স্থানান্তর সরঞ্জামের জন্য। এই স্পেসিফিকেশনটি সাধারণ কাঠামোগত পাইপিংয়ের পরিবর্তে তাপ-স্থানান্তর পরিষেবার জন্য তৈরি করা হয়েছে।
The কিলড স্টিল পদবী নির্দেশ করে যে ইস্পাতটি ইস্পাত তৈরির সময় ডিঅক্সাইডাইজ করা হয়, সাধারণত সিলিকন এবং/অথবা অ্যালুমিনিয়াম ব্যবহার করে। এই কারণে, "কিলড" একটি পৃথক ASTM গ্রেডের পরিবর্তে একটি উপাদান/ইস্পাত তৈরির অবস্থা হিসাবে বিবেচিত হওয়া উচিত।
প্রযোজ্য স্পেসিফিকেশন এবং ক্রয় আদেশ অনুসারে টিউবগুলি কাস্টমাইজড বাইরের ব্যাস, প্রাচীরের পুরুত্ব এবং দৈর্ঘ্যে সরবরাহ করা যেতে পারে।
পণ্যের স্পেসিফিকেশন
| আইটেম |
স্পেসিফিকেশন |
| পণ্য |
কিলড কার্বন স্টিল সিমলেস টিউব |
| স্ট্যান্ডার্ড |
ASME SA179 / ASTM A179 |
| গ্রেড |
SA179 / A179 |
| উপাদান |
নিম্ন কার্বন ইস্পাত |
| ইস্পাতের ধরণ |
কিলড স্টিল |
| উৎপাদন |
সিমলেস, কোল্ড ড্রন |
| প্রয়োগ |
হিট এক্সচেঞ্জার, কনডেনসার |
| বাইরের ব্যাস |
1/8"–3" [3.2–76.2 মিমি] |
| প্রাচীরের পুরুত্ব |
ASTM A179 অনুযায়ী |
| দৈর্ঘ্য |
কাস্টমাইজড |
| পৃষ্ঠতল |
কোল্ড ড্রন / প্রয়োজন অনুযায়ী |
| তাপীয় চিকিৎসা |
ASTM A179 অনুযায়ী |
| প্রান্তের ফিনিস |
প্লেইন এন্ডস / কাস্টমাইজড |
| পরীক্ষা |
টান, কঠোরতা, ফ্ল্যাটেনিং, ফ্লারিং, হাইড্রোস্ট্যাটিক বা নন-ডেস্ট্রাকটিভ ইলেকট্রিক টেস্ট |
| সার্টিফিকেশন |
EN 10204 3.1 MTC, যদি প্রয়োজন হয় |
ASTM A179 সিমলেস কোল্ড-ড্রন লো-কার্বন স্টিল টিউব নির্দিষ্ট করে এবং রাসায়নিক বিশ্লেষণ, কঠোরতা, ফ্ল্যাটেনিং, ফ্লারিং, ফ্ল্যাঞ্জ টেস্টিং এবং হাইড্রোস্ট্যাটিক বা নন-ডেস্ট্রাকটিভ ইলেকট্রিক টেস্টিংয়ের প্রয়োজনীয়তা অন্তর্ভুক্ত করে।
রাসায়নিক গঠন
ASTM A179 / ASME SA179 রাসায়নিক গঠন
| উপাদান |
প্রয়োজনীয়তা |
| কার্বন (C) |
0.06–0.18% |
| ম্যাঙ্গানিজ (Mn) |
0.27–0.63% |
| ফসফরাস (P) |
≤0.035% |
| সালফার (S) |
≤0.035% |
ক্রয় আদেশে নির্দিষ্ট করা ASTM A179/ASME SA179 সংস্করণের সাথে সর্বদা সঠিক রাসায়নিক প্রয়োজনীয়তাগুলি পরীক্ষা করা উচিত।
যান্ত্রিক বৈশিষ্ট্য
ASTM A179 যান্ত্রিক প্রয়োজনীয়তা
| বৈশিষ্ট্য |
প্রয়োজনীয়তা |
| টান শক্তি |
≥325 MPa |
| ফলন শক্তি |
≥180 MPa |
| দীর্ঘীকরণ |
≥35% |
| কঠোরতা |
ASTM A179 প্রয়োজনীয়তা অনুযায়ী |
যান্ত্রিক বৈশিষ্ট্যগুলি সমাপ্ত টিউবের জন্য নির্দিষ্ট করা হয় এবং প্রযোজ্য পরিদর্শন এবং উপাদান সার্টিফিকেশন নথিগুলির মাধ্যমে যাচাই করা উচিত।
উৎপাদন প্রক্রিয়া
SA179 সিমলেস টিউব উৎপাদন
ইস্পাত তৈরি → বিলেট প্রস্তুতি → গরম করা → ছিদ্র করা → হট রোলিং → কোল্ড ড্রয়িং → তাপীয় চিকিৎসা → সোজা করা → কাটা → পৃষ্ঠ পরিদর্শন → মাত্রিক পরিদর্শন → পরীক্ষা → চূড়ান্ত পরিদর্শন → প্যাকিং
কোল্ড ড্রয়িং SA179 পণ্যের সংজ্ঞার একটি গুরুত্বপূর্ণ অংশ। এটি সমাপ্ত টিউবকে নিয়ন্ত্রিত বাইরের ব্যাস, প্রাচীরের পুরুত্ব এবং পৃষ্ঠের অবস্থা অর্জন করতে দেয়।
হিট এক্সচেঞ্জার এবং কনডেনসার অ্যাপ্লিকেশনগুলির জন্য, মাত্রিক নিয়ন্ত্রণ বিশেষভাবে গুরুত্বপূর্ণ কারণ টিউবগুলি টিউব শীট বা টিউব বান্ডেলে ইনস্টল করা হয়।
টিউব মাত্রা
SA179 টিউবগুলি ASTM A179 প্রয়োজনীয়তা এবং প্রকল্পের স্পেসিফিকেশন অনুসারে বিভিন্ন বাইরের ব্যাস এবং প্রাচীরের পুরুত্বে সরবরাহ করা যেতে পারে।
সাধারণ কাস্টমাইজেশন অন্তর্ভুক্ত:
- বাইরের ব্যাস
- প্রাচীরের পুরুত্ব
- টিউবের দৈর্ঘ্য
- সোজা
- প্রান্তের ফিনিস
- পৃষ্ঠের অবস্থা
- টিউব বান্ডেল প্রয়োজনীয়তা
- বিশেষ মাত্রিক সহনশীলতা
কাস্টমাইজড অর্ডারের জন্য, চূড়ান্ত মাত্রা গ্রাহকের টিউব শীট ডিজাইন, হিট এক্সচেঞ্জার অঙ্কন বা ক্রয় স্পেসিফিকেশন অনুসারে নিশ্চিত করা উচিত।
প্রয়োগ
হিট এক্সচেঞ্জার
ASME SA179 টিউবগুলি সাধারণত হিট-ট্রান্সফার টিউব হিসাবে ব্যবহৃত হয়:
- শেল-এন্ড-টিউব হিট এক্সচেঞ্জার
- শিল্প হিট এক্সচেঞ্জার
- প্রক্রিয়া হিট এক্সচেঞ্জার
- তাপ পুনরুদ্ধার সরঞ্জাম
- টিউবুলার হিট-ট্রান্সফার সরঞ্জাম
কনডেনসার
সাধারণ কনডেনসার অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:
- শিল্প কনডেনসার
- স্টিম কনডেনসার সিস্টেম
- কুলিং সরঞ্জাম
- কনডেনসার টিউব বান্ডেল
প্রক্রিয়া সরঞ্জাম
প্রযোজ্য পরিষেবার শর্তাবলী এবং প্রকল্পের স্পেসিফিকেশন সাপেক্ষে, সিমলেস লো-কার্বন স্টিল হিট-ট্রান্সফার টিউবিংয়ের প্রয়োজনীয় সরঞ্জামগুলিতেও টিউবগুলি ব্যবহার করা যেতে পারে।
পরিদর্শন ও পরীক্ষা
প্রতিটি SA179 টিউব ASTM A179/ASME SA179 এবং ক্রয় আদেশের প্রয়োজনীয়তা অনুসারে পরিদর্শন করা যেতে পারে।
রাসায়নিক পরিদর্শন
- তাপের রাসায়নিক বিশ্লেষণ
- পণ্য বিশ্লেষণ, যখন প্রয়োজন হয়
- PMI, যখন নির্দিষ্ট করা হয়
যান্ত্রিক পরীক্ষা
- টান পরীক্ষা
- ফলন শক্তি যাচাইকরণ
- দীর্ঘীকরণ
- কঠোরতা পরীক্ষা
টিউব পরীক্ষা
- ফ্ল্যাটেনিং পরীক্ষা
- ফ্লারিং পরীক্ষা
- হাইড্রোস্ট্যাটিক পরীক্ষা
- নন-ডেস্ট্রাকটিভ ইলেকট্রিক পরীক্ষা
মাত্রিক পরিদর্শন
- বাইরের ব্যাস
- প্রাচীরের পুরুত্ব
- দৈর্ঘ্য
- সোজা
- পৃষ্ঠের অবস্থা
নথি
- উপাদান পরীক্ষা সার্টিফিকেট
- তাপ নম্বর ট্রেসেবিলিটি
- EN 10204 3.1 সার্টিফিকেট
- পরিদর্শন প্রতিবেদন
- মাত্রিক প্রতিবেদন
- NDT প্রতিবেদন, যখন প্রয়োজন হয়
পৃষ্ঠতল এবং প্রান্তের ফিনিস
পৃষ্ঠতল
উৎপাদন এবং গ্রাহকের প্রয়োজনীয়তার উপর নির্ভর করে, SA179 টিউবগুলি সরবরাহ করা যেতে পারে:
- কোল্ড ড্রন পৃষ্ঠতল
- উজ্জ্বল পৃষ্ঠতল
- পরিষ্কার পৃষ্ঠতল
- পিকল্ড পৃষ্ঠতল, যখন নির্দিষ্ট করা হয়
প্রান্তের ফিনিস
- প্লেইন এন্ডস
- কাটা প্রান্ত
- ক্যাপড এন্ডস
- কাস্টমাইজড প্রান্ত প্রস্তুতি
হিট এক্সচেঞ্জার বা কনডেনসার ফ্যাব্রিকেশন প্রয়োজনীয়তা অনুসারে প্রান্তের অবস্থা নির্দিষ্ট করা যেতে পারে।
গুণমান নিয়ন্ত্রণ
SA179 টিউবগুলির জন্য গুণমান নিয়ন্ত্রণ উপাদান সনাক্তকরণ, মাত্রিক নির্ভুলতা, যান্ত্রিক বৈশিষ্ট্য এবং টিউবের অখণ্ডতার উপর দৃষ্টি নিবদ্ধ করে।
উৎপাদন এবং পরিদর্শন প্রক্রিয়ার মধ্যে অন্তর্ভুক্ত থাকতে পারে:
কাঁচামাল পরিদর্শন → তাপ নম্বর যাচাইকরণ → রাসায়নিক বিশ্লেষণ → কোল্ড ড্রয়িং → তাপীয় চিকিৎসা → মাত্রিক পরিদর্শন → যান্ত্রিক পরীক্ষা → ফ্ল্যাটেনিং/ফ্লারিং পরীক্ষা → হাইড্রোস্ট্যাটিক বা ET পরীক্ষা → চাক্ষুষ পরিদর্শন → চূড়ান্ত নথি
