পণ্য বিবরণ
ইউহং গ্রুপ: যথার্থ হিট এক্সচেঞ্জার উপাদান - টিউব থেকে টিউবশিট পর্যন্ত
Yuhong Group Co., Ltd. সম্পূর্ণ থার্মাল সিস্টেম সরবরাহ করে -শেল এবং টিউব হিট এক্সচেঞ্জার (TEMA হিট এক্সচেঞ্জার ডিজাইন), চাপের জাহাজ এবং এয়ার কুলার- সেইসাথে প্রতিটি গুরুত্বপূর্ণ অভ্যন্তরীণ উপাদান:ফিন টিউব, ফার্নেস টিউব, হিট এক্সচেঞ্জার টিউব, স্টেইনলেস স্টিল বিজোড় টিউব, নিকেল অ্যালয় টিউব, কপার অ্যালয় টিউব, হিট এক্সচেঞ্জার টিউবশিট এবং হিট এক্সচেঞ্জার টিউব বান্ডিল.
সংযুক্ত ফটোগ্রাফে দেখানো আমাদের একটিASTM B171 C46400 নেভাল ব্রাস টিউবশীট- একটি উচ্চ-শক্তি, জারা-প্রতিরোধী তামার খাদ উপাদান যা সমুদ্রের জল এবং সামুদ্রিক শীতলকরণ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
প্রোডাক্ট ফোকাস: নেভাল ব্রাস টিউবশীট – দ্য স্ট্যান্ডার্ড ফর সামুদ্রিক জলের তাপ এক্সচেঞ্জার
দতাপ এক্সচেঞ্জার টিউবশীটযেকোন শেল এবং টিউব হিট এক্সচেঞ্জারের সবচেয়ে গুরুত্বপূর্ণ চাপ ধরে রাখার উপাদানগুলির মধ্যে একটি। এটি বান্ডেলের প্রতিটি টিউবকে নোঙ্গর করে, শেলের দিক থেকে টিউব সাইডকে আলাদা করে এবং যান্ত্রিক টিউব সম্প্রসারণ শক্তি এবং অপারেশনাল চাপ/তাপমাত্রা সাইক্লিং উভয়ই সহ্য করতে হবে।

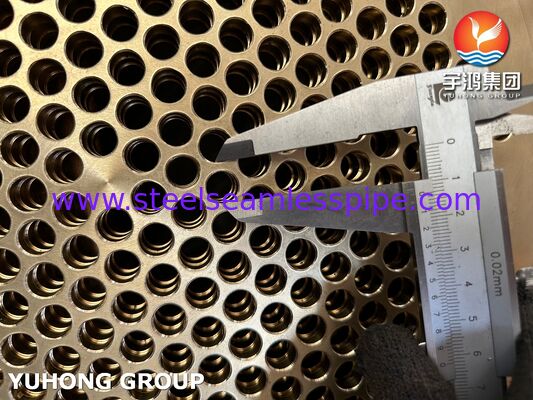

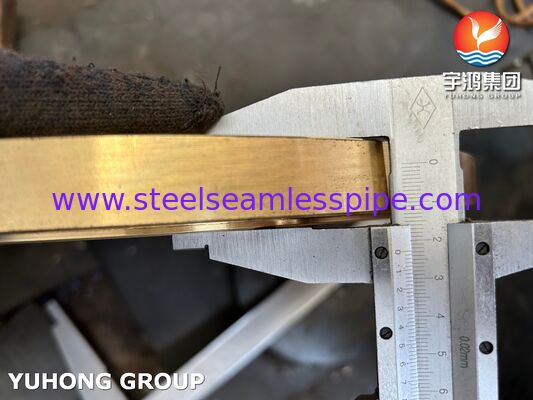

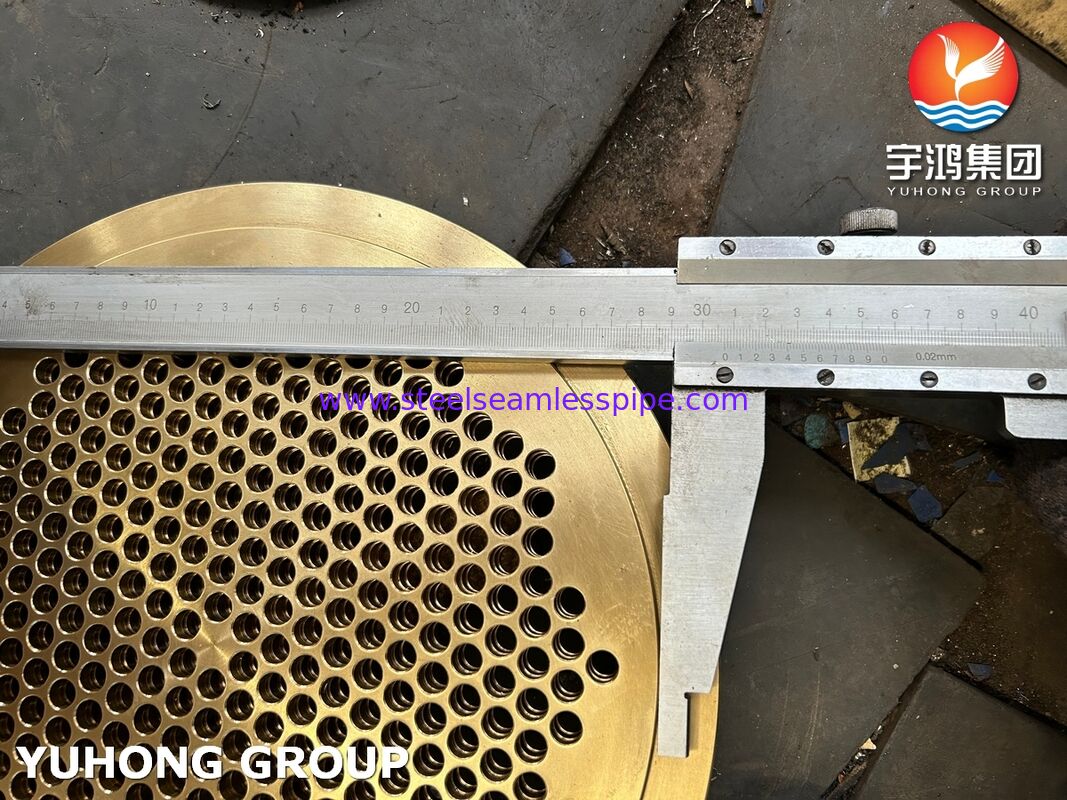

ছবির উপর ভিত্তি করে, এই টিউবশীটটি প্রদর্শন করে:
-
উপাদান:ASTM B171 C46400 (নেভাল ব্রাস / কপার-জিঙ্ক-টিন খাদ)
-
উপাদান প্রকার:তামা খাদ টিউব শীট - বিশেষভাবে সমুদ্রের জল প্রতিরোধের জন্য প্রণীত
-

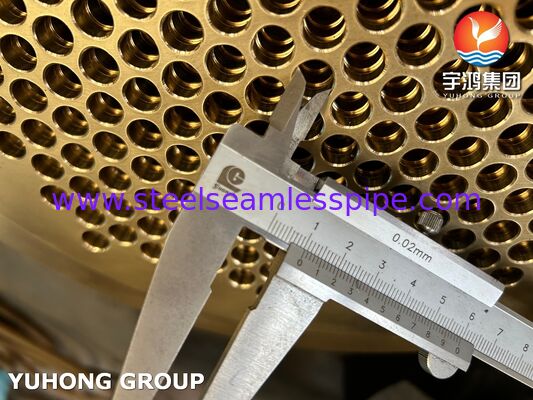

মেশিনিং:যান্ত্রিক টিউব সম্প্রসারণের জন্য খাঁজ সহ নির্ভুল-ড্রিলড টিউব গর্ত
-
চিহ্নিতকরণ:সম্পূর্ণ সনাক্তকরণের জন্য উপাদান সনাক্তকরণ ("ASTM B171 C46400 TUBESHEET") সহ স্পষ্টভাবে স্ট্যাম্প করা
টিউবশীটের জন্য কেন নেভাল ব্রাস (C46400)?
| সম্পত্তি |
টিউবশীট অ্যাপ্লিকেশনের জন্য সুবিধা |
| তামা-দস্তা-টিন খাদ |
টিনের সংযোজন (আনুমানিক 0.5-1.0%) ডিজিঙ্কিকেশন এবং স্ট্রেস জারা ক্র্যাকিংয়ের জন্য ব্যতিক্রমী প্রতিরোধ প্রদান করে। |
| সমুদ্রের জলের সামঞ্জস্য |
পরিষ্কার সমুদ্রের জল, লোনা জল এবং উচ্চ-ক্লোরাইড পরিবেশে চমৎকার জারা প্রতিরোধের। |
| গ্যালভানিক সামঞ্জস্য |
কপার অ্যালয় টিউবগুলির সাথে ভাল কাজ করে (C44300 অ্যাডমিরালটি ব্রাস, C70600 90/10 Cu‑Ni, C71500 70/30 Cu‑Ni)। |
| উচ্চ শক্তি |
অনেক খাঁটি তামার মিশ্রণের চেয়ে শক্তিশালী - টিউব প্রসারণ এবং বোল্ট লোড সহ্য করে। |
| ASME সম্মতি |
সম্পূর্ণরূপে ASME সেকশন II উপাদান নির্দিষ্টকরণে সনাক্ত করা যায়। |
এই টিউবশিটের সাথে ইন্টারফেসের মূল উপাদান
| কম্পোনেন্ট |
উপাদান (সাধারণ) |
সরঞ্জাম কর্মক্ষমতা ভূমিকা |
| হিট এক্সচেঞ্জার টিউব |
তামার খাদ (C44300, C70600, C71500) |
tubesheet গর্ত মধ্যে ঘূর্ণিত; টিউব-সাইড তরল (সাধারণত সমুদ্রের জল) বহন করে। |
| ফিন টিউব (ঐচ্ছিক) |
কপার অ্যালয় টিউব + অ্যালুমিনিয়াম/তামার পাখনা |
গ্যাস-কুলিং অ্যাপ্লিকেশনের জন্য যোগ করা যেতে পারে; সাধারণত সমুদ্রের জলের কুলারগুলিতে ব্যবহৃত হয় না। |
| হিট এক্সচেঞ্জার টিউব বান্ডিল |
টিউব + টিউবশীট + ব্যাফেলস + টাই রড |
সম্পূর্ণ অপসারণযোগ্য কোর; টিউবশীট হল স্ট্রাকচারাল অ্যাঙ্কর। |
| শেল / চ্যানেল গ্যাসকেট |
সংকুচিত ফাইবার, PTFE, বা ধাতব-জ্যাকেটযুক্ত |
টিউবশীট মুখ বিরুদ্ধে সীল; ক্রস-লিকেজ প্রতিরোধ করে। |
| চ্যানেল/বনেট |
কার্বন ইস্পাত (লেপা) বা তামার খাদ |
টিউবশীটে বোল্ট করা; শীতল জল বিতরণ করে। |
| স্টেইনলেস স্টীল বিজোড় টিউব |
বিকল্প টিউব উপাদান |
সাধারণত C46400 এর সাথে জোড়া হয় না (বিচ্ছিন্নতা ছাড়াই গ্যালভানিক জারা ঝুঁকি)। |
| নিকেল খাদ টিউব |
চরম জারা জন্য বিকল্প |
C46400 টিউবশিটের সাথে ব্যবহার করা হয় না। |
আমাদের নেভাল ব্রাস টিউবশীটের প্রযুক্তিগত হাইলাইট
-
ডিজিসিফিকেশন প্রতিরোধী:টিন এবং আর্সেনিক উপাদান নির্বাচনী জিঙ্ক লিচিং প্রতিরোধ করে - সাধারণ পিতলের সবচেয়ে সাধারণ ব্যর্থতা মোড।
-
যথার্থ তুরপুন:ধারাবাহিক টিউব রোলিং নিশ্চিত করতে টিউব গর্তগুলি সঠিক ব্যাসের সহনশীলতায় (সাধারণত +0.05/‑0.00 মিমি) ড্রিল করা হয়।
-
খাঁজযুক্ত নল গর্ত:অভ্যন্তরীণ খাঁজ (সাধারণত প্রতি গর্তে 2 বা 3টি খাঁজ) প্রসারিত টিউবের টান-আউট শক্তি বাড়ায়।
-
নকল বা ঘূর্ণিত প্লেট:আমরা C46400 টিউবশীট হিসাবে সরবরাহ করিনকল(ঘন/উচ্চ চাপের জন্য) বাঘূর্ণিত প্লেট(মানক দায়িত্বের জন্য)।
-
সম্পূর্ণ ট্রেসেবিলিটি:প্রতিটি টিউবশীট আপনার ফটোতে দেখানো হিসাবে উপাদান গ্রেড এবং পরিদর্শন সনাক্তকরণ দিয়ে স্ট্যাম্প করা হয়।
নলেজ মডিউল: C46400 নেভাল ব্রাস বনাম অন্যান্য কপার অ্যালয় টিউবশীট - নির্বাচন নির্দেশিকা
| খাদ |
জন্য সেরা উপযুক্ত |
মূল সুবিধা |
সীমাবদ্ধতা |
| C46400 (নেভাল ব্রাস) |
পরিষ্কার সমুদ্রের জল, লোনা জল, মাঝারি বেগ |
চমৎকার dezincification প্রতিরোধের; ভাল শক্তি; খরচ কার্যকর |
অ্যামোনিয়া জারা সংবেদনশীল; বেগ ~2.5 মি/সেকেন্ডে সীমাবদ্ধ |
| C70600 (90/10 Cu‑Ni) |
উচ্চ বেগ সমুদ্রের জল, দূষিত জল, অফশোর |
উচ্চতর ক্ষয় প্রতিরোধের; উচ্চ-বেগ পরিষেবাতে দীর্ঘ জীবন |
C46400 এর চেয়ে বেশি ব্যয়বহুল |
| C71500 (70/30 Cu‑Ni) |
খুব উচ্চ বেগ, নৌ যোদ্ধা |
সর্বোচ্চ শক্তি এবং ক্ষয় প্রতিরোধের |
সর্বোচ্চ খরচ |
| C44300 (অ্যাডমিরালটি ব্রাস) |
বিশুদ্ধ পানি, কুলিং টাওয়ার |
ভাল তাপ পরিবাহিতা |
সমুদ্রের জলে নিম্ন জারা প্রতিরোধের |
কখন C46400 নেভাল ব্রাস টিউবশীট বেছে নেবেন:
-
শীতল জল হলপরিষ্কার সমুদ্রের জল বা লোনা জল(ভারীভাবে দূষিত নয়)
-
বেগ নিয়ন্ত্রিত হয়(সাধারণত 1.5-2.5 মি/সেকেন্ড টিউবের মাধ্যমে)
-
অ্যামোনিয়া নেইপানিতে (যেমন, সার গাছের নিচের দিকে নয়)
-
আপনি একটি প্রয়োজনতামা-নিকেল-এর জন্য খরচ-কার্যকর বিকল্পমাঝারি সমুদ্রের জল পরিষেবার জন্য
C46400 টিউবশিটের জন্য সাধারণ অ্যাপ্লিকেশন
-
শিপবোর্ড হিট এক্সচেঞ্জার:ইঞ্জিন জ্যাকেট ওয়াটার কুলার, লুব অয়েল কুলার (সমুদ্রের জলের দিক)
-
উপকূলীয় বিদ্যুৎ কেন্দ্র:অক্জিলিয়ারী কুলিং ওয়াটার কনডেন্সার, বিয়ারিং কুলার
-
বিশুদ্ধকরণ উদ্ভিদ:ব্রাইন হিটার, ইভাপোরেটর কনডেন্সার
-
অফশোর প্ল্যাটফর্ম:প্রসেস কুলার (যেখানে Cu‑Ni প্রায়শই পছন্দ করা হয়, কিন্তু কম গুরুত্বপূর্ণ দায়িত্বের জন্য নৌ পিতল ব্যবহার করা হয়)
-
শিল্প চিলার:একবার সমুদ্রের জল শীতল করার মাধ্যমে
ইউহং গ্রুপ থেকে একটি C46400 টিউবশীট অর্ডার করার সুবিধা
-
ঠিক আপনার অঙ্কন থেকে:আমরা আপনার মাত্রা, গর্ত প্যাটার্ন, খাঁজ নির্দিষ্টকরণ, এবং বল্টু গর্ত বিন্যাস মেশিন.
-
দ্রুত পরিবর্তন:নকল বা প্লেট খালি সাধারণত 2-4 সপ্তাহের মধ্যে মেশিন করা হয়।
-
যে কোনো তামার খাদ:C46400, C70600, C71500, C44300 – সব উপলব্ধ।
-
শুধুমাত্র উপাদান বা সম্পূর্ণ বান্ডিল:আমরা শুধু টিউবশীট সরবরাহ করি - বা সম্পূর্ণতাপ এক্সচেঞ্জার টিউব বান্ডিল(টিউব, টিউবশীট, ব্যাফেলস, টাই রড) একত্রিত।
-
সম্পূর্ণ ডকুমেন্টেশন:উপাদান পরীক্ষার শংসাপত্র (MTC), মাত্রিক রিপোর্ট, এবং (যদি প্রয়োজন হয়) PMI পরীক্ষার রিপোর্ট।
নলেজ মডিউল: কিভাবে একটি প্রতিস্থাপন C46400 টিউবশীট সঠিকভাবে নির্দিষ্ট করবেন
ব্যয়বহুল অমিল এড়াতে, আমাদের নিম্নলিখিত তথ্যের প্রয়োজন (এগুলির যেকোনো একটি পাঠান):
-
মূল টিউবশীট অঙ্কন- সেরা বিকল্প। আমরা গর্ত প্যাটার্ন, বেধ, OD, এবং খাঁজের অবস্থানগুলি হুবহু নকল করি।
-
পুরাতন টিউবশীট (শারীরিক নমুনা)- আমরা পরিমাপ করতে পারি, রিভার্স-ইঞ্জিনিয়ার করতে পারি, এবং মেশিনটি একটি নিখুঁত মিল।
-
এক্সচেঞ্জার ডেটা শীট- শেল আইডি, টিউব ওডি এবং পিচ, গ্যাসকেটের বিশদ, বোল্ট সার্কেল ব্যাস।
নেভাল ব্রাস টিউবশীটগুলির সাথে এড়ানোর জন্য সাধারণ ত্রুটিগুলি:
-
ভুল নল গর্ত ব্যাস- খুব টাইট এবং টিউব ঢোকানো যাবে না; খুব আলগা এবং ঘূর্ণিত জয়েন্টগুলোতে ফুটো.
-
অনুপস্থিত grooves- টিউবগুলি চাপে বা তাপীয় সাইক্লিংয়ের মধ্যে টানবে।
-
ভুল উপাদান– C46400 বনাম C44300 বনাম C70600 বিভ্রান্তি। সর্বদা খাদ নিশ্চিত করুন.
-
গ্যালভানিক অমিল– গ্যাসকেট বিচ্ছিন্ন না করে স্টেইনলেস স্টীল টিউবের সাথে C46400 টিউবশীট পেয়ার করবেন না (দ্রুত গ্যালভানিক ক্ষয় হওয়ার ঝুঁকি)।
C46400 এর জন্য টিউব হোল প্যাটার্ন এবং খাঁজের বিবরণ (প্রতি TEMA / ASME)
| প্যারামিটার |
আদর্শ মান / অনুশীলন |
| টিউব গর্ত ব্যাস |
টিউব OD + 0.2 থেকে 0.4 মিমি |
| খাঁজ মাত্রা |
প্রস্থ: 3-5 মিমি; গভীরতা: 0.3-0.5 মিমি; সাধারণত প্রতি গর্তে 2 বা 3টি খাঁজ |
| খাঁজ অবস্থান |
টিউবের পাশের মুখ থেকে 5 মিমি এবং 25 মিমি এর মধ্যে |
| টিউব পিচ |
1.25× থেকে 1.5× টিউব OD (ত্রিভুজাকার বা বর্গাকার প্যাটার্ন) |
| বোল্ট গর্ত বৃত্ত |
প্রতি TEMA বা গ্রাহকের ফ্ল্যাঞ্জ স্ট্যান্ডার্ড |
কম্পোনেন্ট-শুধুমাত্র সরবরাহ - আমরাও সরবরাহ করি
আপনার যদি শুধু অংশের প্রয়োজন হয় (সম্পূর্ণ এক্সচেঞ্জার নয়), আমরা সরবরাহ করি:
-
তাপ এক্সচেঞ্জার টিউব- তামার খাদ (C44300, C70600, C71500), দৈর্ঘ্যে কাটা, রোলিংয়ের জন্য শেষ-প্রস্তুত
-
ফিন টিউব- এয়ার কুলার বা বর্জ্য তাপ পুনরুদ্ধারের রেট্রোফিটের জন্য
-
ব্যাফেলস, টাই রড, স্পেসার- নেভাল ব্রাস বা লেপা কার্বন ইস্পাত মধ্যে
-
স্টেইনলেস স্টীল বিজোড় টিউব, নিকেল খাদ টিউব- অন্যান্য অ্যাপ্লিকেশনের জন্য আলাদাভাবে উপলব্ধ
-
চ্যানেল কভার, gaskets, ফাস্টেনার- সম্পূর্ণ খুচরা যন্ত্রাংশ প্যাকেজ
সাধারণ শিল্প যা C46400 টিউবশীট ব্যবহার করে
| শিল্প |
সাধারণ পরিষেবা |
কেন C46400 |
| সামুদ্রিক / জাহাজ নির্মাণ |
সমুদ্রের জল-ঠান্ডা এক্সচেঞ্জার |
চমৎকার সমুদ্রের জল প্রতিরোধের, খরচ কার্যকর |
| উপকূলীয় বিদ্যুৎকেন্দ্র |
সহায়ক শীতল জল |
লোনা জল পরিচালনা করে, Cu‑Ni টিউবের সাথে ভাল গ্যালভানিক জোড়া |
| ডিস্যালিনেশন |
ব্রাইন হিটার |
ক্লোরাইড আক্রমণ, দীর্ঘ সেবা জীবন প্রতিরোধ করে |
| অফশোর তেল ও গ্যাস |
প্ল্যাটফর্ম প্রক্রিয়া কুলার |
সামুদ্রিক বায়ুমণ্ডল এবং সমুদ্রের জলে নির্ভরযোগ্য |
| HVAC (সমুদ্রের জল শীতল) |
একবার-কন্ডেনসারের মাধ্যমে |
Cu-Ni-এর অর্থনৈতিক বিকল্প |
আপনার C46400 টিউবশীটের জন্য একটি উদ্ধৃতি পান
আপনার ফটোগ্রাফের মত একটি নেভাল ব্রাস টিউবশীট উদ্ধৃত করতে, নিম্নলিখিতটি পাঠানjimmy@steelseamlesspipe.com:
-
অঙ্কন (পিডিএফ, স্ক্যান, বা মূল মাত্রা সহ হ্যান্ড স্কেচ: OD, বেধ, টিউব হোলের আকার এবং পিচ, বোল্ট বৃত্ত)
-
অথবা: রিভার্স ইঞ্জিনিয়ারিংয়ের জন্য আপনার পুরানো টিউবশীট আমাদের পাঠান (রিটার্ন শিপিংয়ের ব্যবস্থা করা হয়েছে)
-
উপাদান গ্রেড: C46400 (যেমন দেখানো হয়েছে) বা অন্যান্য তামার খাদ
-
প্রয়োজনীয় পরিমাণ (1 টুকরা বা উত্পাদন রান)
আমরা অনুমোদন, মূল্য এবং ডেলিভারির সময়সূচীর জন্য একটি মাত্রিক অঙ্কনের সাথে সাড়া দেব - সাধারণত 48 ঘন্টা।
