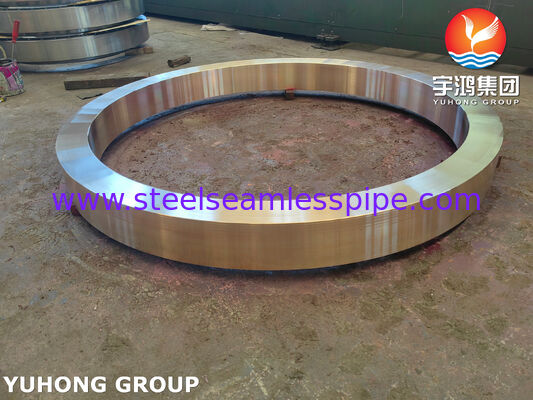

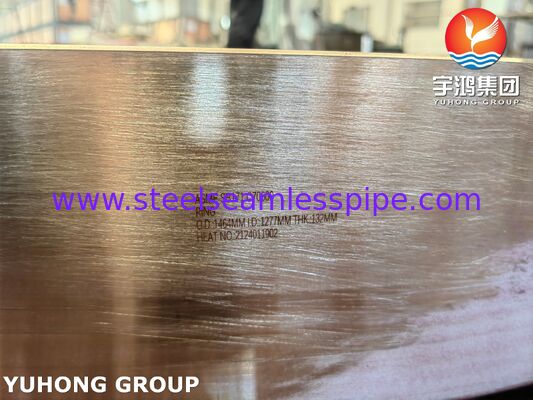

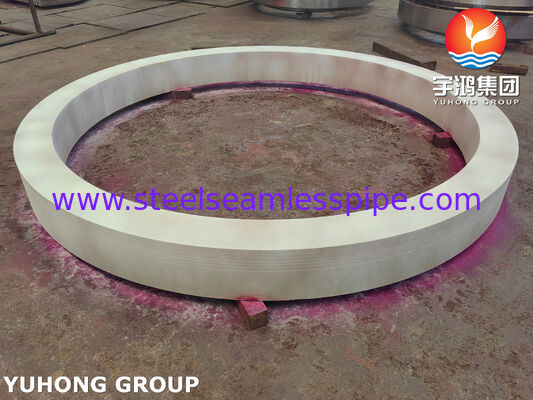

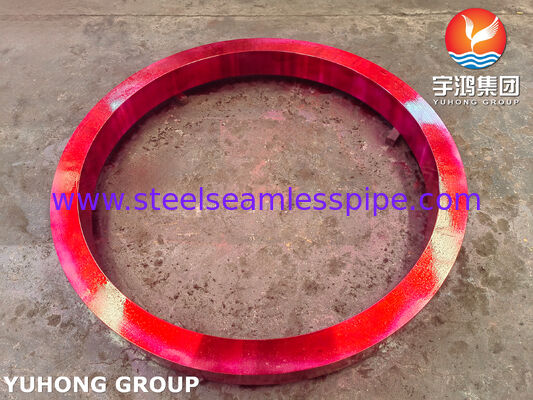

ASME SB171 C70600 কপার নিকেল হেভি রিং বড় হিট এক্সচেঞ্জার টিউবশীট এবং শেল সংযোগের জন্য OD 1464mm x ID 1277mm x 132mm

ইউহং গ্রুপ কোং, লিমিটেড তাপীয় সরঞ্জাম এবং স্পষ্টতা অংশ একটি পূর্ণ বর্ণালী প্রদান করে, সহশেল ও টিউব হিট এক্সচেঞ্জার (টিইএমএ হিট এক্সচেঞ্জার ডিজাইন), চাপের পাত্রে, এয়ার কুলার, ফিন টিউব, ফার্নেস টিউব, হিট এক্সচেঞ্জার টিউব (স্টেইনলেস স্টীল seamless টিউব, নিকেল খাদ টিউব,তামার খাদ টিউব), তাপ এক্সচেঞ্জার টিউব শীট, এবং তাপ এক্সচেঞ্জার টিউব বান্ডিলআমরা কাস্টম ভারী দায়িত্ব রিং এবং forging, যেমন উত্পাদনASME SB171 C70600 রিংএখানে বর্ণনা করা হয়েছে।

এইASME SB171 C70600 রিংএকটিভারী কাজের জন্য আংকারিক কাঠামোএর মাত্রাওডি ১৪৬৪ মিমি × আইডি ১২৭৭ মিমি × বেধ ১৩২ মিমি. এটি একটিইন্টিগ্রেটেড টিউব শীট রিং,শেল-টু-টিউব শীট ট্রানজিশন রিং, অথবাশক্তিশালীকরণ রিংবড় বড় সমুদ্রের জল-শীতল তাপ এক্সচেঞ্জার, পাওয়ার প্ল্যান্টের কনডেন্সার এবং অফশোর প্ল্যাটফর্ম কুলারগুলিতে।

থেকে তৈরি৯০/১০ তামা-নিকেল খাদ (সি৭০৬০০), এই রিংটি উচ্চ চাপ এবং বড় ব্যাসের অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় যান্ত্রিক শক্তি সরবরাহ করার সময় সমুদ্রের জলের ক্ষয়, ক্ষয় এবং জৈবিক দূষণের জন্য ব্যতিক্রমী প্রতিরোধের প্রস্তাব দেয়।

• OD 1464mm / ID 1277mm- বড় শেল ব্যাসার্ধের জন্য উপযুক্ত (যেমন, 50-60 ইঞ্চি নামমাত্র)
• ১৩২ মিমি বেধ- উচ্চ বোল্ট লোড অধীনে টিউব শীট সমর্থন বা একটি স্বতন্ত্র রিং হিসাবে কাঠামোগত অনমনীয়তা প্রদান করে
• C70600 উপাদান- সামুদ্রিক এবং ব্রুকশ ওয়াটার সার্ভিসে প্রমাণিত কর্মক্ষমতা

• কাঠামোঃএই বেধ (132mm) একটি রিং জন্য, আমরা সাধারণত থেকে শুরুকাঠামোগত বা ঘূর্ণিত প্লেটঅথবাখালি কাঠামোযাতে শস্যের কাঠামো অভিন্ন এবং গর্তহীন হয়।
• যথার্থ যন্ত্রপাতিঃআইডি, ওডি, এবং বেধটি শক্ত সহনশীলতার জন্য মেশিন করা হয়। টিউব সম্প্রসারণের জন্য মুখ এবং খাঁজ পৃষ্ঠগুলি গ্রুভ করা যেতে পারে (যদি টিউব শীট হিসাবে ব্যবহৃত হয়) ।
• উপাদান যাচাইকরণঃ100% PMI (পজিটিভ উপাদান সনাক্তকরণ) এবং ASME SB171 প্রয়োজনীয়তা অনুযায়ী যান্ত্রিক পরীক্ষা। সম্পূর্ণ MTC (মিল টেস্ট শংসাপত্র) সরবরাহ করা হয়েছে।
• ক্ষয় প্রতিরোধঃC70600 খাদটি স্বাভাবিকভাবেই সমুদ্রের জলের ক্ষয় প্রতিরোধী; অতিরিক্ত লেপ প্রয়োজন হয় না।

তার বড় ওডি এবং উল্লেখযোগ্য বেধ দেওয়া, এই রিং জন্য আদর্শঃ

• ইন্টিগ্রেটেড টিউবশিট রিং:একটি বড় সমুদ্রের জল শীতল জন্য একটি এক টুকরা টিউব শীট হিসাবে, ঢালাই joints অপসারণ এবং galvanic জারা ঝুঁকি কমাতে।
• শেল-টু-টিউবশীট অ্যাডাপ্টার রিং:যখন একটি তামা-নিকেল টিউব শীট একটি কার্বন ইস্পাত শেল সংযুক্ত, এই রিং পার্থক্য তাপ প্রসারণ পরিচালনা এবং bimetallic জারা প্রতিরোধ করার জন্য plated বা welded করা যেতে পারে।
• পাতলা টিউব শীটের জন্য শক্তিশালী রিংঃযদি পাতলা টিউব শীটটি গ্যাসকেটের আসন এলাকার চারপাশে অতিরিক্ত শক্ততার প্রয়োজন হয়, তবে এই ভারী রিংটি একটি ব্যাকিং সমর্থন হিসাবে কাজ করে।
• উচ্চ চাপ অ্যাপ্লিকেশনঃ১৩২ মিমি বেধ উচ্চ চাপ তাপ এক্সচেঞ্জার (যেমন, ফিড ওয়াটার হিটার) এর বোল্ট-আপ ফ্ল্যাঞ্জগুলির জন্য পর্যাপ্ত শক্তি সরবরাহ করে।

বড় ব্যাসার্ধের শেল & টিউব তাপ এক্সচেঞ্জারগুলিতে (শেল আইডি > 1000 মিমি), টিউব শীট এবং সংযোগ রিংগুলি অনন্য চ্যালেঞ্জের মুখোমুখি হয়ঃ

• ফোরিং বনাম প্লেট রোলিংঃ100 মিমি এর বেশি বেধের জন্য,কাঠের আংটিঝালাই করা রোলড প্লেটের তুলনায় উচ্চতর যান্ত্রিক বৈশিষ্ট্য এবং অতিস্বনক পরিদর্শনযোগ্যতা প্রদান করে।
• তাপীয় সম্প্রসারণের অসঙ্গতিঃযখন একটি তামা-নিকেল রিং (C70600) একটি কার্বন ইস্পাত শেলের সাথে একত্রিত হয়, তখন তাপীয় সম্প্রসারণ সহগগুলির পার্থক্যটি একটিট্রানজিশন জয়েন্টঅথবানমনীয় নকশা.
• টিউবশীট রিংগুলির জন্য টিউব হোল ড্রিলিংঃযদি রিং টিউব শীট হিসাবে কাজ করে, তবে ড্রিলিং প্যাটার্ন এবং গ্রুভ প্রোফাইলটি TEMA মান অনুযায়ী সঠিকভাবে মেশিন করা উচিত।
• ক্ষয়ক্ষতির অনুমতিঃএমনকি C70600 এর চমৎকার জারা প্রতিরোধের সঙ্গে, একটিন্যূনতম ক্ষয় অনুমতি 1.5-3 মিমিএটি দীর্ঘজীবী সমুদ্র জলের জন্য সুপারিশ করা হয় (20+ বছর) ।

• আমরা ভারী রিং তৈরী করিকঠোরভাবে আপনার অঙ্কন- আইডি, ওডি, বেধ, চ্যামফার্স, বোল্ট হোলস, এবং গ্রুভের বিবরণ।
• এর সাথে উপলব্ধসম্পূর্ণ এনডিই: অভ্যন্তরীণ ত্রুটিগুলির জন্য ইউটি (অল্ট্রাসোনিক পরীক্ষা), পৃষ্ঠের ফাটলগুলির জন্য পিটি (প্রবেশকারী পরীক্ষা) ।
• একটি সম্পূর্ণ অংশ হিসাবে সরবরাহ করতে পারেনতাপ এক্সচেঞ্জার টিউব বান্ডিলঅথবাটিউব শীট সমন্বয়.
• আমাদের অনুমোদিত জালিয়াতি অংশীদারদের কাছ থেকে জালিয়াতি রিংগুলির জন্য সংক্ষিপ্ত নেতৃত্বের সময়।
