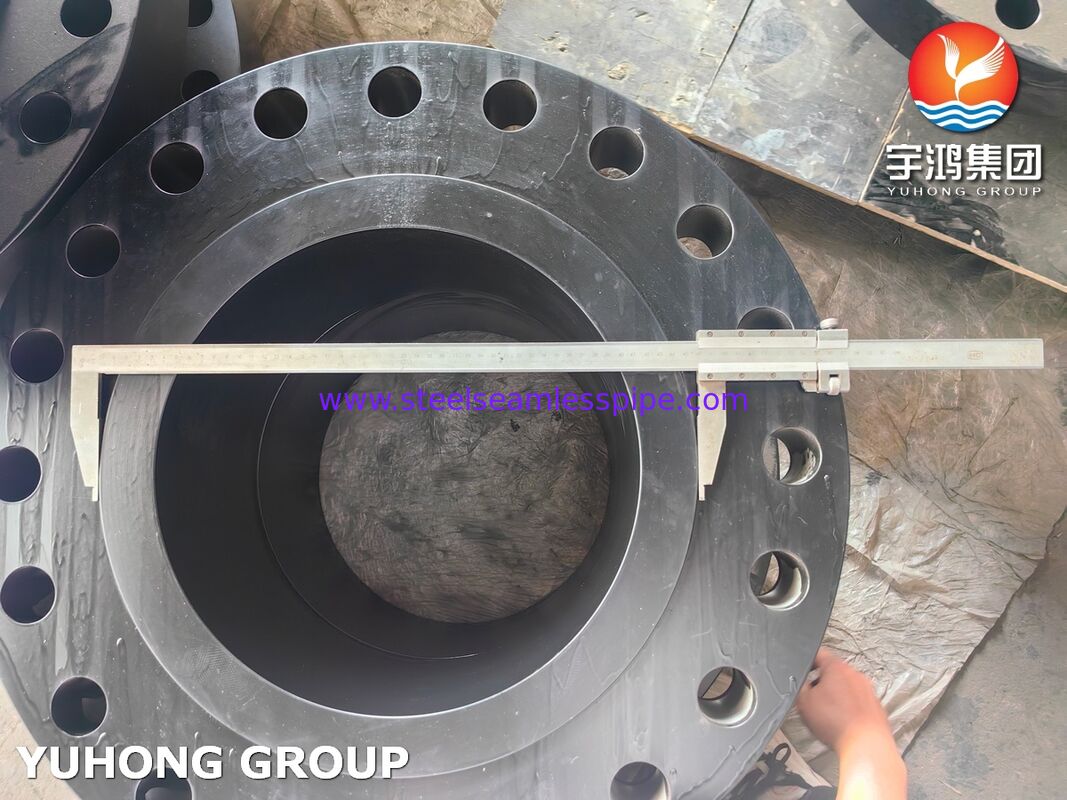

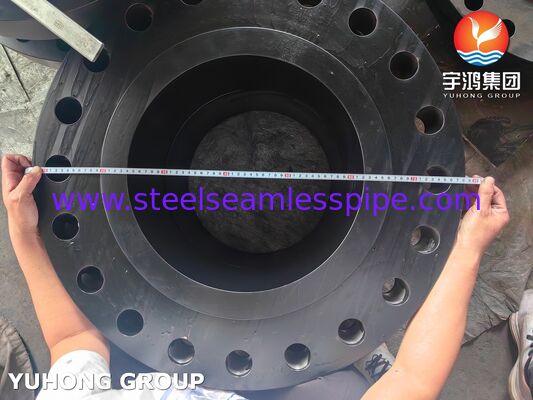

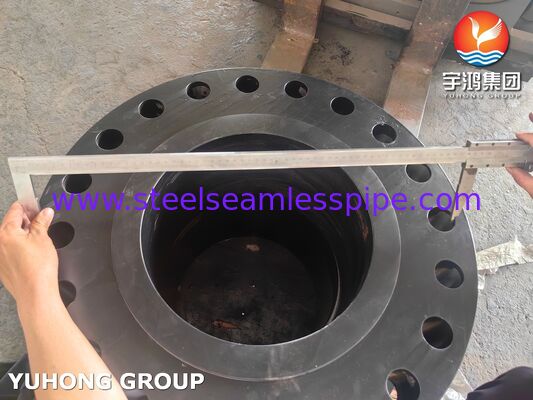

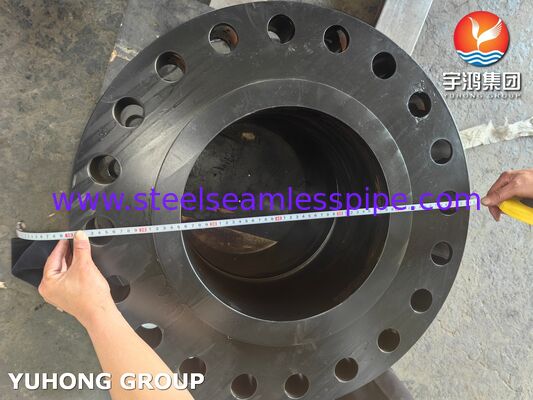

এএসটিএম A694 F56 কার্বন ইস্পাত ফ্ল্যাঞ্জ উচ্চ চাপ পরিষেবা জন্য WNRF / ওয়েল্ড নেক ফ্ল্যাঞ্জ

ASEME B16.5 ASTM A694 / ASME SA694 কার্বন স্টিল WNRF ফ্লেঞ্জ

ASTM A694 F56 কার্বন স্টিল ফ্লেঞ্জ হল উচ্চ-শক্তি, ইমপ্যাক্ট-পরীক্ষিত ফোরজিং যা উচ্চ-চাপ এবং মাঝারি-নিম্ন-তাপমাত্রার পরিষেবার জন্য ডিজাইন করা হয়েছে, বিশেষ করে তেল ও গ্যাস পাইপলাইন এবং ওয়েলহেড সেক্টরে। তাদের মূল শক্তি হল API 5L X52–X65 লাইন পাইপের সাথে সামঞ্জস্য, বাধ্যতামূলক ইমপ্যাক্ট টেস্টিং এবং টক পরিষেবার জন্য NACE MR0175 পূরণের ক্ষমতা। ASME B16.5 ওয়েল্ড নেক ডিজাইনের সাথে যুক্ত হলে, তারা গুরুত্বপূর্ণ পাইপিং সিস্টেমের জন্য একটি নির্ভরযোগ্য, কোড-সম্মত সমাধান সরবরাহ করে।

ASTM A694 F56 কার্বন স্টিল WNRF ফ্লেঞ্জের রাসায়নিক গঠন %

ASTM A694 /ASME SA694 ফ্লেঞ্জের মাত্রা

A105 এর চেয়ে এই সংমিশ্রণটি কেন বেছে নেবেন?

অনেক প্রকৌশলী এই কারণগুলির জন্য ASTM A694 F56 ফ্লেঞ্জ নির্বাচন করেন:

• শক্তির মিল
  যখন সংযোগকারী পাইপটি API 5L X56 (ইয়েল্ড 56 ksi) হয়, তখন একটি A105 ফ্লেঞ্জ (ইয়েল্ড 36 ksi) চাপ-সীমাবদ্ধ উপাদান হয়ে উঠবে। F56 ফ্লেঞ্জের ইয়েল্ড শক্তিকে পাইপের সাথে সারিবদ্ধ করে।

• ইমপ্যাক্ট টাফনেস
  A694 ফোরজিংগুলি সাধারণত কম তাপমাত্রায় নমনীয় আচরণ নিশ্চিত করার জন্য ইমপ্যাক্ট-পরীক্ষিত (চার্পি ভি-নচ) হয়, যা প্রায়শই আর্কটিক, সাবসি বা শীতাতপ নিয়ন্ত্রিত ইনস্টলেশনের জন্য প্রয়োজন হয়। A105 স্বয়ংক্রিয়ভাবে ইমপ্যাক্ট-পরীক্ষিত হয় না।

• টক পরিষেবা সামঞ্জস্য
  অনেক প্রকল্পে H₂S পরিবেশের জন্য NACE MR0175/ISO 15156 হার্ডনেস বিধিনিষেধ (≤22 HRC) সহ A694 F56 নির্দিষ্ট করা হয়। A105 ফ্লেঞ্জগুলির প্রায়শই এই সীমাগুলি পূরণ করার জন্য পৃথক, আরও কঠোর প্রক্রিয়াকরণের প্রয়োজন হয়।

• কাঠামোগত অখণ্ডতা
  ওয়েল্ড নেক হাব ধীরে ধীরে স্ট্রেস স্থানান্তর সরবরাহ করে এবং ওয়েল্ডের সম্পূর্ণ রেডিওগ্রাফিক পরিদর্শনের অনুমতি দেয়। এটি গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলিতে বাধ্যতামূলক যেখানে একটি স্লিপ-অন বা সকেট ওয়েল্ড ফ্লেঞ্জ অনুমোদিত হবে না।

অ্যাপ্লিকেশন

• তেল ও গ্যাস – আপস্ট্রিম ও মিডস্ট্রিম

প্রাথমিক ব্যবহারকারী। এই ফ্লেঞ্জগুলি উচ্চ-চাপের ওয়েলহেড, সংগ্রহ ব্যবস্থা এবং দীর্ঘ-দূরত্বের ট্রান্সমিশন পাইপলাইনে পাওয়া যায়।

• পেট্রোকেমিক্যাল ও কেমিক্যাল প্রসেসিং

উচ্চ-চাপের চুল্লি লুপ, হাইড্রোপ্রসেসিং ইউনিট এবং গুরুতর পরিষেবা পাইপিংয়ে ব্যবহৃত হয় যেখানে সাইক্লিক লোডিং বা কম তাপমাত্রা একটি ফ্যাক্টর।

• বিদ্যুৎ উৎপাদন

বিশেষ করে কম্বাইন্ড সাইকেল প্ল্যান্ট, উচ্চ-চাপের স্টিম লাইন এবং বয়লার ফিডওয়াটার সিস্টেমে যা উচ্চ ইয়েল্ড শক্তি এবং ক্লান্তি প্রতিরোধের সাথে ফোরজড উপাদানের প্রয়োজন হয়।

• অফশোর ও সাবসি

প্ল্যাটফর্ম, এফপিএসও এবং সাবসি ম্যানিফোল্ডগুলি তাদের উচ্চ শক্তি, ইমপ্যাক্ট টাফনেস এবং চরম পরিস্থিতিতে নির্ভরযোগ্য সিলিংয়ের সংমিশ্রণের কারণে এই ফ্লেঞ্জগুলির উপর নির্ভর করে।
