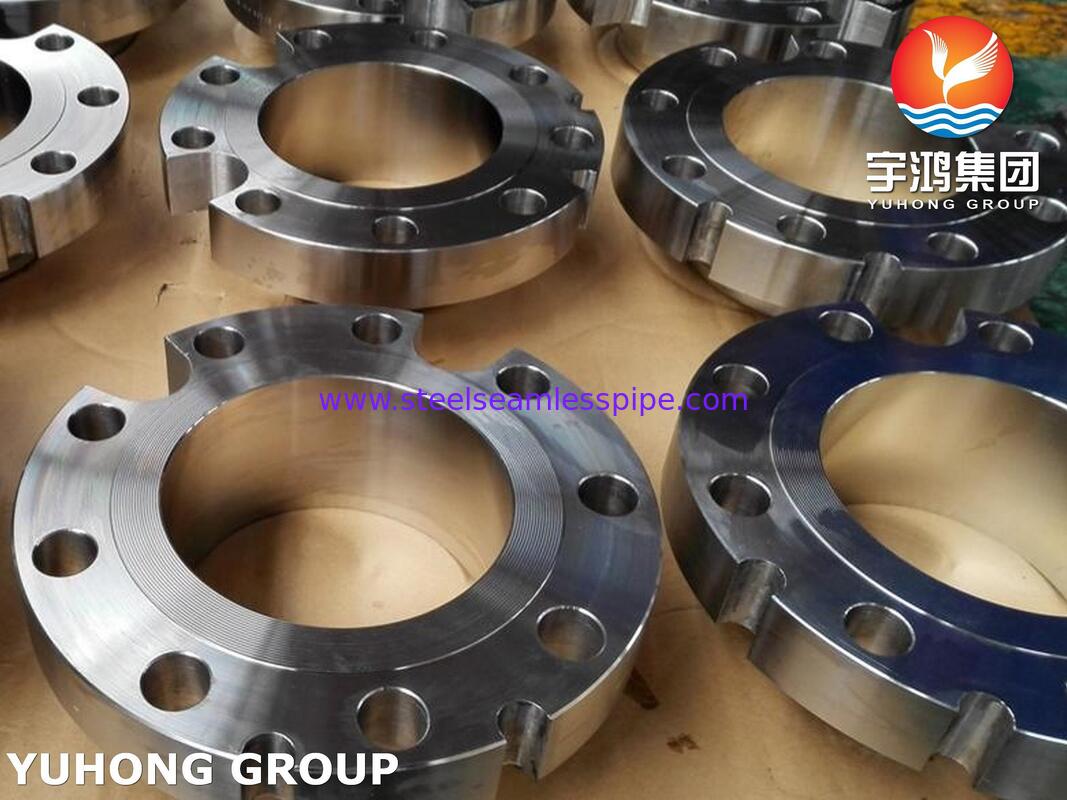

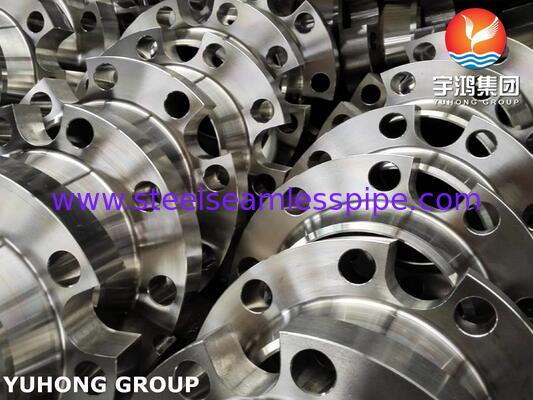

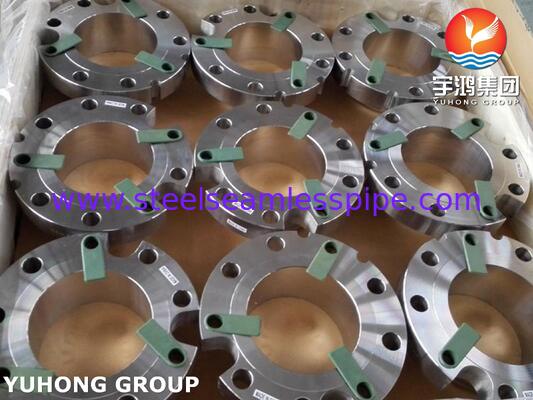

ASTM A182স্টেইনলেস স্টিল UNS S30403 বিশেষ ফ্ল্যাঞ্জ F304L ফোর্জড বিশেষ আকৃতির ফ্ল্যাঞ্জ
ASTM A182 F304L স্টেইনলেস স্টিল বিশেষ ফ্ল্যাঞ্জহল একটি কাস্টম-ইঞ্জিনিয়ার্ড সমাধান যা ব্যবহার করা হয় যখন একটি স্ট্যান্ডার্ড, অফ-দ্য-শেল্ফ ফ্ল্যাঞ্জ একটি নির্দিষ্ট সংযোগ বিন্দুর জ্যামিতিক, স্থানিক বা কর্মক্ষমতার চাহিদা পূরণ করতে পারে না। পাইপিং এবং যান্ত্রিক শিল্পে, একটি ফ্ল্যাঞ্জ হল পাইপ, ভালভ, পাম্প এবং অন্যান্য সরঞ্জাম সংযোগ করার একটি পদ্ধতি যা একটি পাইপিং সিস্টেম তৈরি করে। এটি পরিষ্কার, পরিদর্শন বা পরিবর্তনের জন্য সহজ অ্যাক্সেসও সরবরাহ করে।
যদিও স্ট্যান্ডার্ড ফ্ল্যাঞ্জগুলি (যেমন ওয়েল্ড নেক, স্লিপ-অন, ব্লাইন্ড এবং সকেট ওয়েল্ড) গোলাকার এবং নির্দিষ্ট মাত্রার মান (ASME B16.5, ASME B16.47) মেনে চলে, একটি বিশেষ আকৃতির ফ্ল্যাঞ্জ হল যেকোনো ফ্ল্যাঞ্জ যা এই স্ট্যান্ডার্ড গোলাকার আকার বা মাত্রা থেকে বিচ্যুত হয় একটি নির্দিষ্ট প্রকৌশল প্রয়োজনীয়তা পূরণের জন্য। এগুলি প্রায়শই কাস্টম-মেড উপাদান যা অনন্য অ্যাপ্লিকেশন, স্থান সীমাবদ্ধতা বা নন-স্ট্যান্ডার্ড সংযোগ পয়েন্টগুলির জন্য ডিজাইন করা হয়।
কেন একটি বিশেষ আকৃতির ফ্ল্যাঞ্জ ব্যবহার করবেন? প্রকৌশলীরা বেশ কয়েকটি কারণে বিশেষ আকৃতির ফ্ল্যাঞ্জ বেছে নেন:
-
অ-বৃত্তাকার সংযোগ: ম্যাচিং সরঞ্জাম (যেমন গিয়ারবক্স, পাম্প কেসিং বা চুট) একটি ডিম্বাকৃতি, বর্গাকার বা আয়তক্ষেত্রাকার বোল্ট প্যাটার্ন থাকতে পারে। একটি বিশেষ ফ্ল্যাঞ্জ এই সঠিক ইন্টারফেসের সাথে মেলে।
-
স্থান সীমাবদ্ধতা: সংকীর্ণ শিল্প পরিবেশে, একটি পূর্ণ-আকারের গোলাকার ফ্ল্যাঞ্জ নাও লাগতে পারে। একটি ডিম্বাকৃতি বা কাস্টম-আকৃতির ফ্ল্যাঞ্জ সীমিত স্থানে প্রয়োজনীয় সিল সরবরাহ করতে পারে।
-
অ্যালাইনমেন্ট প্রয়োজনীয়তা: কখনও কখনও, বোল্ট ছিদ্রগুলি একটি খুব নির্দিষ্ট উপায়ে ওরিয়েন্টেড করার প্রয়োজন হয় যা স্ট্যান্ডার্ড, প্রতিসম ফ্ল্যাঞ্জগুলির সাথে সম্ভব নয়।
-
অদ্ভুত ডাক্টিংয়ের সাথে মানিয়ে নেওয়া: এইচভিএসি, উপাদান হ্যান্ডলিং বা নির্দিষ্ট প্রক্রিয়া শিল্পে, ডাক্টওয়ার্ক প্রায়শই আয়তক্ষেত্রাকার বা বর্গাকার হয়। একটি বিশেষ ফ্ল্যাঞ্জ একটি গোলাকার পাইপকে একটি আয়তক্ষেত্রাকার চুট বা পাত্রের সাথে সংযোগ করতে দেয়।
-
উচ্চ-চাপ বা বিশেষ অ্যাপ্লিকেশন: স্ট্যান্ডার্ড ফ্ল্যাঞ্জগুলি অত্যন্ত উচ্চ চাপ, তাপমাত্রা বা ক্ষয়কারী পরিবেশের জন্য যথেষ্ট নাও হতে পারে, যার জন্য পুরু দেয়াল বা বিশেষ অ্যালয় সহ একটি কাস্টম ডিজাইন প্রয়োজন।
ASTM A182 F304L স্টেইনলেস স্টিল বিশেষ ফ্ল্যাঞ্জের সমতুল্য গ্রেড
| স্ট্যান্ডার্ড |
UNS |
WERKSTOFF NR. |
EN |
BS |
GOST |
JIS |
AFNOR |
| SS 304L |
S30403 |
1.4306/1.4307 |
X2CrNi18-9 / X2CrNi19-11 |
304S11 |
03Х18Н11 |
SUS 304L |
Z3CN18-10 |
বিশেষ আকৃতির ফ্ল্যাঞ্জগুলি পরিবেশের সাথে মানানসই করার জন্য বিভিন্ন ধরণের উপকরণ থেকে তৈরি করা যেতে পারে:
-
কার্বন স্টিল: (যেমন, ASTM A105, A350) - সাধারণ উদ্দেশ্য, তেল এবং গ্যাস, কাঠামোগত।
-
স্টেইনলেস স্টিল: (যেমন, ASTM A182 F304/F316) - ক্ষয়কারী পরিবেশ, খাদ্য প্রক্রিয়াকরণ, ফার্মাসিউটিক্যালস।
-
অ্যালয় স্টিল: (যেমন, ASTM A182 F11/F22) - উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পরিষেবা (যেমন বিদ্যুৎ উৎপাদন)।
-
ডুপ্লেক্স এবং সুপার ডুপ্লেক্স: (যেমন, ASTM A182 F51/F55) - উচ্চ শক্তি এবং ক্ষয় প্রতিরোধ ক্ষমতা প্রয়োজন এমন অফশোর এবং সামুদ্রিক অ্যাপ্লিকেশন।
-
নিকেল অ্যালয়: (যেমন, ইনকোনেল, হ্যাস্টেলয়) - অত্যন্ত ক্ষয়কারী বা উচ্চ-তাপমাত্রার পরিবেশ।
ASTM A182 F304L স্টেইনলেস স্টিল বিশেষ ফ্ল্যাঞ্জের রাসায়নিক গঠন%
| গ্রেড |
C |
Mn |
Si |
P |
S |
Cr |
Ni |
N |
| 304L |
0.03 সর্বোচ্চ |
2.0 সর্বোচ্চ |
0.75 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
ন্যূনতম: 18.0 সর্বোচ্চ: 20.0 |
ন্যূনতম: 8.0 সর্বোচ্চ: 12 |
0.10 সর্বোচ্চ |
ASTM A182 F304L স্টেইনলেস স্টিল বিশেষ ফ্ল্যাঞ্জের যান্ত্রিক বৈশিষ্ট্য
| গ্রেড |
টান শক্তি (MPa) ন্যূনতম |
ফলন শক্তি 0.2% প্রুফ (MPa) ন্যূনতম |
দীর্ঘীকরণ (% 50 মিমি তে) ন্যূনতম |
কঠিনতা |
| রকওয়েল বি (HR B) সর্বোচ্চ |
ব্রিনেল (HB) সর্বোচ্চ |
| 304L |
485 |
170 |
40 |
92 |
201 |
বিশেষ আকৃতির ফ্ল্যাঞ্জের সাধারণ প্রকার
1. ডিম্বাকৃতি ফ্ল্যাঞ্জ:প্রায়শই সেখানে ব্যবহার করা হয় যেখানে এক দিকে স্থান সীমিত (যেমন, ভালভ বডি, কম্প্রেসার কেসিং বা জাহাজ নির্মাণে)। তারা একটি বৃত্তের চেয়ে ছোট পদচিহ্ন সহ একটি ভাল সিলিং পৃষ্ঠ সরবরাহ করে।
2. বর্গাকার ফ্ল্যাঞ্জ:নিম্ন-চাপ ডাক্টিং কাজ, জল শোধনাগার ট্যাঙ্ক এবং কৃষি সরঞ্জামগুলিতে সাধারণ। এগুলি বর্গাকার বা আয়তক্ষেত্রাকার সংযোগের জন্য তৈরি করা সহজ এবং প্রায়শই শীট উপাদান থেকে কাটা সাধারণ গ্যাসকেটগুলির সাথে ব্যবহৃত হয়।
3. আয়তক্ষেত্রাকার ফ্ল্যাঞ্জ:উপাদান হ্যান্ডলিং (ধুলো সংগ্রহ ব্যবস্থা), এইচভিএসি (হিটিং, ভেন্টিলেশন এবং এয়ার কন্ডিশনিং) এবং রাসায়নিক প্রক্রিয়াকরণে খুব সাধারণ যেখানে আয়তক্ষেত্রাকার ডাক্টিংয়ের মাধ্যমে প্রচুর পরিমাণে বায়ু বা উপাদান সরানো হয়।
4. সেগমেন্টেড বা ক্ল্যামশেল ফ্ল্যাঞ্জ:এগুলি ফ্ল্যাঞ্জ যা দুটি বা ততোধিক টুকরোতে তৈরি করা হয় যা বিদ্যমান পাইপের চারপাশে বোল্ট করা হয়। এগুলি মেরামত, শক্তিশালীকরণ বা পাইপ না কেটে বিদ্যমান লাইনে শাখা সংযুক্ত করার জন্য ব্যবহৃত হয় (হট ট্যাপিং)।
5. বিশেষ ট্যাপ সহ অরফিস ফ্ল্যাঞ্জ:যদিও অরফিস ফ্ল্যাঞ্জগুলি একটি স্ট্যান্ডার্ড প্রকার, "বিশেষ" সংস্করণগুলিতে আরও জটিল প্রবাহ পরিমাপ সেটআপের জন্য অতিরিক্ত বা ভিন্নভাবে অবস্থিত চাপ ট্যাপ ছিদ্র অন্তর্ভুক্ত থাকে।
6. কাস্টম ফোর্জিংস:যেকোনো ফ্ল্যাঞ্জ যা একটি নির্দিষ্ট প্রকৌশল অঙ্কন পূরণের জন্য স্ক্র্যাচ থেকে ডিজাইন করা হয়েছে, অনন্য বোল্ট হোল প্যাটার্ন, অস্বাভাবিক হাব দৈর্ঘ্য বা বিশেষ টেপার অন্তর্ভুক্ত করে।
প্রয়োগ
-
তেল ও গ্যাস / পেট্রোকেমিক্যাল: কম্প্রেসার স্টেশন, পাম্প আউটলেট এবং বিশেষ ভালভ অ্যাসেম্বলিতে।
-
বিদ্যুৎ উৎপাদন: টারবাইনগুলিকে কনডেন্সার ইউনিটগুলির সাথে সংযোগ করা বা বয়লার ফিড সিস্টেমে।
-
সামুদ্রিক ও জাহাজ নির্মাণ: প্রপেলার শ্যাফ্ট, রাডার স্টক এবং ইঞ্জিন নিষ্কাশনে।
-
খনি ও খনিজ প্রক্রিয়াকরণ: স্লারি পাম্প এবং বড় উপাদান হ্যান্ডলিং ডাক্টওয়ার্কে।
-
জল শোধন: পরিস্রাবণ ইউনিট এবং ট্যাঙ্ক সংযোগে।
-
এইচভিএসি: বড় এয়ার হ্যান্ডলিং ইউনিট এবং ডাক্টিং ট্রানজিশনে।
