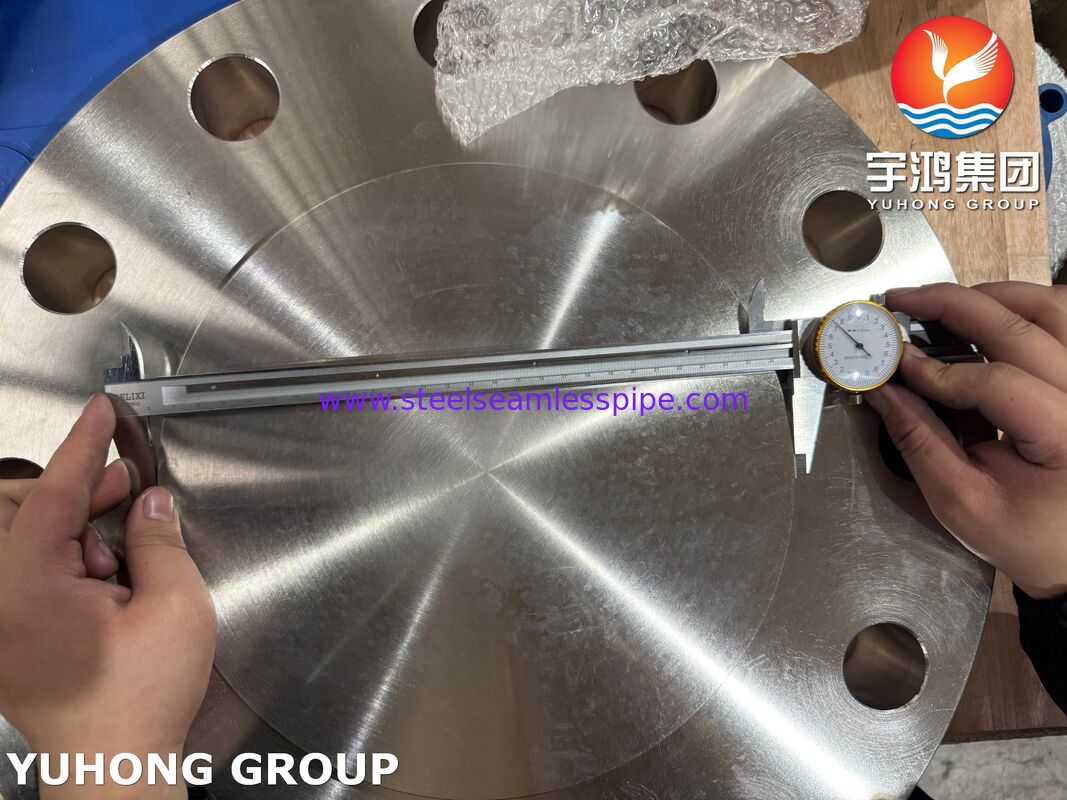

ASTM A182 F51 UNS S31803 ডুপ্লেক্স ২২05 ব্লাইন্ড RF ফ্ল্যাঞ্জ তেল ও গ্যাস পাইপিংয়ের জন্য
ASTM A182 F51 ব্লাইন্ড RF ফ্ল্যাঞ্জ হল একটি ফোর্জড ডুপ্লেক্স স্টেইনলেস স্টিল ফ্ল্যাঞ্জ যা UNS S31803 / ডুপ্লেক্স ২২05 উপাদান থেকে তৈরি।
ব্লাইন্ড ফ্ল্যাঞ্জটি একটি পাইপিং সিস্টেম, প্রেসার ভেসেল নজল বা সরঞ্জাম সংযোগের শেষ বন্ধ করার জন্য ডিজাইন করা হয়েছে। এর রেইজড-ফেস কনফিগারেশন বোল্টেড ফ্ল্যাঞ্জ সংযোগের জন্য একটি সংজ্ঞায়িত গ্যাসকেট বসার পৃষ্ঠ সরবরাহ করে।
ASTM A182 ফোর্জড বা রোল করা অ্যালয় এবং স্টেইনলেস স্টিল পাইপ ফ্ল্যাঞ্জ, ফোর্জড ফিটিংস, ভালভ এবং অনুরূপ প্রেসার-সিস্টেম উপাদানগুলিকে অন্তর্ভুক্ত করে। স্পেসিফিকেশনে F51 এর মতো ফেরিটিক-অস্টেনিটিক ডুপ্লেক্স স্টেইনলেস স্টিল গ্রেড অন্তর্ভুক্ত রয়েছে।
ডুপ্লেক্স ২২05 একটি অস্টেনিটিক-ফেরিটিক মাইক্রোস্ট্রাকচারকে তুলনামূলকভাবে উচ্চ যান্ত্রিক শক্তি এবং অনেক প্রচলিত অস্টেনিটিক স্টেইনলেস স্টিলের তুলনায় স্থানীয় ক্ষয় এবং স্ট্রেস-ক্ষয় ক্র্যাকিংয়ের প্রতিরোধের সাথে একত্রিত করে।
পণ্যের স্পেসিফিকেশন
| আইটেম |
স্পেসিফিকেশন |
| পণ্য |
ব্লাইন্ড RF ফ্ল্যাঞ্জ |
| স্ট্যান্ডার্ড |
ASTM A182 / A182M |
| গ্রেড |
F51 |
| UNS |
S31803 |
| উপাদান |
ডুপ্লেক্স স্টেইনলেস স্টিল |
| সাধারণ গ্রেডের নাম |
ডুপ্লেক্স ২২05 |
| ফ্ল্যাঞ্জের প্রকার |
ব্লাইন্ড ফ্ল্যাঞ্জ |
| ফেসিং |
রেইজড ফেস (RF) |
| উৎপাদন |
ফোর্জড |
| মাত্রিক স্ট্যান্ডার্ড |
ASME B16.5 / ASME B16.47 প্রযোজ্য ক্ষেত্রে |
| প্রেসার ক্লাস |
150#, 300#, 600#, 900#, 1500#, 2500# |
| আকার |
NPS 1/2–24 বা কাস্টমাইজড |
| পৃষ্ঠ |
মেশিনড / মসৃণ / গ্রাহকের নির্দিষ্ট |
| তাপীয় চিকিৎসা |
সমাধান অ্যানিলড |
| চিহ্নিতকরণ |
স্ট্যান্ডার্ড, গ্রেড, আকার, ক্লাস এবং হিট নং। |
| পরিদর্শন |
রাসায়নিক, যান্ত্রিক, মাত্রিক এবং NDT নির্দিষ্ট হিসাবে |
ASTM A182 F51 / UNS S31803
ASTM A182 F51 সাধারণত UNS S31803 / ডুপ্লেক্স ২২05 নামে পরিচিত ডুপ্লেক্স স্টেইনলেস স্টিল গ্রেডের সাথে সঙ্গতিপূর্ণ। আউটোকুম্পুর ফোর্জিং-গ্রেড রেফারেন্স লিস্টে F51 কে UNS S31803 হিসাবে তালিকাভুক্ত করা হয়েছে এবং উপাদানটিকে ডুপ্লেক্স স্টেইনলেস স্টিল হিসাবে চিহ্নিত করা হয়েছে।
সাধারণ অ্যালয়িং উপাদানগুলির মধ্যে রয়েছে:
- ক্রোমিয়াম
- নিকেল
- মলিবডেনাম
- নাইট্রোজেন
- ম্যাঙ্গানিজ
- সিলিকন
- কার্বন
ডুপ্লেক্স মাইক্রোস্ট্রাকচারে ফেরিটিক এবং অস্টেনিটিক উভয় ফেজ থাকে। এই গঠন ডুপ্লেক্স ২২05 এর সাথে যুক্ত যান্ত্রিক শক্তি এবং ক্ষয় কর্মক্ষমতার সংমিশ্রণে অবদান রাখে।
সাধারণ রাসায়নিক গঠন
| উপাদান |
সাধারণ / স্পেসিফিকেশন পরিসীমা |
| C |
≤0.030% |
| Si |
≤1.00% |
| Mn |
≤2.00% |
| P |
≤0.030% |
| S |
≤0.020% |
| Cr |
21.0–23.0% |
| Ni |
4.5–6.5% |
| Mo |
2.5–3.5% |
| N |
0.08–0.20% |
| Fe |
ব্যালেন্স |
প্রকৃত সরবরাহের জন্য, প্রযোজ্য ASTM সংস্করণ এবং ক্রয় স্পেসিফিকেশন প্রত্যয়িত রাসায়নিক গঠন নিয়ন্ত্রণ করবে।
যান্ত্রিক বৈশিষ্ট্য
ASTM A182 F51 এর জন্য, যান্ত্রিক বৈশিষ্ট্যগুলি প্রযোজ্য ASTM A182 সংস্করণ এবং পণ্যের অবস্থা অনুসারে উল্লেখ করা উচিত।
F51 এর সাথে সাধারণত যুক্ত সাধারণ মানগুলি হল:
| বৈশিষ্ট্য |
সাধারণ প্রয়োজনীয়তা |
| টান শক্তি |
≥620 MPa |
| ফলন শক্তি |
≥450 MPa |
| দীর্ঘীকরণ |
≥25% |
| এলাকার হ্রাস |
প্রযোজ্য স্পেসিফিকেশন অনুসারে |
| কঠিনতা |
ASTM A182 প্রয়োজনীয়তা অনুসারে |
ব্লাইন্ড RF ফ্ল্যাঞ্জ ডিজাইন
পণ্যটিতে কোনও কেন্দ্রীয় বোর ছাড়াই একটি সলিড ফোর্জড ফ্ল্যাঞ্জ বডি থাকে।
প্রধান বৈশিষ্ট্যগুলির মধ্যে রয়েছে:
ব্লাইন্ড ফেস
ব্লাইন্ড ফ্ল্যাঞ্জ কোনও প্রবাহ পথ সরবরাহ না করে একটি পাইপ বা সরঞ্জাম নজলের শেষ বন্ধ করে।
রেইজড ফেস
RF ফেস বোল্টেড ফ্ল্যাঞ্জ সংযোগের জন্য একটি সংজ্ঞায়িত গ্যাসকেট যোগাযোগের ক্ষেত্র সরবরাহ করে।
বোল্ট হোল
বোল্ট-হোল ব্যাস, পরিমাণ এবং PCD প্রযোজ্য মাত্রিক স্ট্যান্ডার্ড এবং প্রেসার ক্লাস অনুসারে তৈরি করা হয়।
ফ্ল্যাঞ্জ পুরুত্ব
পুরুত্ব নির্ধারিত হয় নিম্নলিখিত অনুসারে:
- NPS
- প্রেসার ক্লাস
- প্রযোজ্য মাত্রিক স্ট্যান্ডার্ড
- ডিজাইন প্রয়োজনীয়তা
বাইরের ব্যাস
ফ্ল্যাঞ্জের OD নামমাত্র আকার এবং প্রেসার ক্লাসের উপর নির্ভর করে।
উৎপাদন প্রক্রিয়া
সাধারণ উৎপাদন প্রক্রিয়া:
- ডুপ্লেক্স স্টেইনলেস স্টিল কাঁচামাল পরিদর্শন
- হিট নম্বর সনাক্তকরণ
- কাটা
- ফোর্জিং
- তাপীয় চিকিৎসা
- সমাধান অ্যানিলিং
- মেশিনিং
- RF ফেস মেশিনিং
- বোল্ট-হোল ড্রিলিং
- চিহ্নিতকরণ
- মাত্রিক পরিদর্শন
- PMI
- প্রয়োজনে NDT
- চূড়ান্ত পরিদর্শন
- প্যাকেজিং
ASTM A182 এ অর্ডার করা গ্রেডের জন্য তাপীয় চিকিৎসা এবং যান্ত্রিক/রাসায়নিক বৈশিষ্ট্যগুলি কভার করার প্রয়োজনীয়তা অন্তর্ভুক্ত রয়েছে।
অ্যাপ্লিকেশন
তেল ও গ্যাস
- পাইপলাইন বিচ্ছিন্নকরণ
- প্রসেস পাইপিং
- ওয়েলহেড-সম্পর্কিত পাইপিং
- অফশোর পাইপিং সিস্টেম
- গ্যাস প্রক্রিয়াকরণ সিস্টেম
পেট্রোকেমিক্যাল
- প্রসেস পাইপিং
- রাসায়নিক স্থানান্তর সিস্টেম
- প্রেসার পাইপিং
- সরঞ্জাম নজল
সামুদ্রিক এবং অফশোর
- সমুদ্রের জল-সম্পর্কিত সিস্টেম
- অফশোর প্রসেস সরঞ্জাম
- সামুদ্রিক পাইপিং
রাসায়নিক প্রক্রিয়াকরণ
- ক্ষয়কারী প্রসেস পাইপিং
- রাসায়নিক স্থানান্তর লাইন
- প্রেসার-ধারণকারী পাইপিং উপাদান
