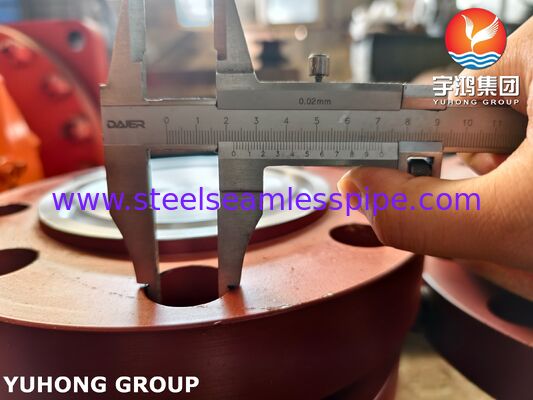

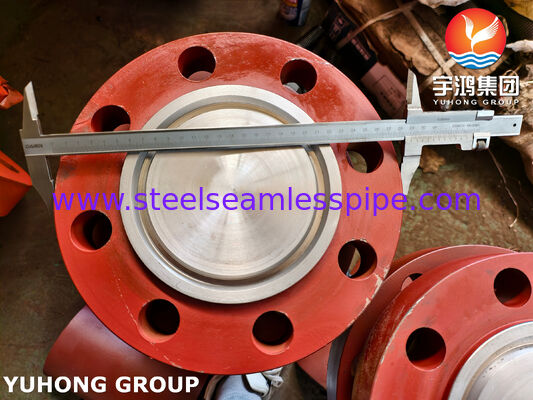

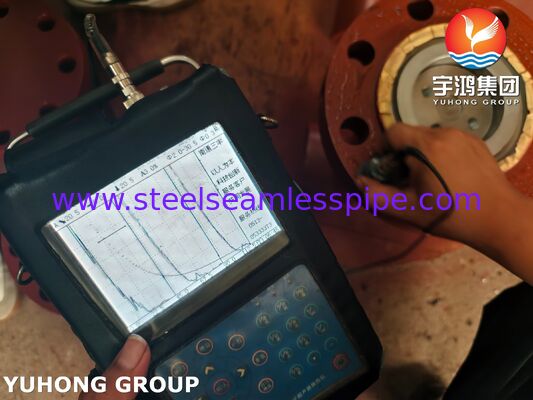

ফ্ল্যাঞ্জযুক্ত ফিটিং, এএসটিএম A105 ফ্ল্যাঞ্জ A234 WPB এবং A860 WPHY 65 টি ফ্ল্যাঞ্জযুক্ত টি

ফ্ল্যাঞ্জযুক্ত ফিটিং, এএসটিএম এ১০৫ ফ্ল্যাঞ্জ এ২৩৪ ডব্লিউপিবি টি দিয়েতেল ও গ্যাস সিস্টেমের উপাদান

কেন ফ্লেঞ্জ এবং ফিটিং একত্রিত করা হয়?

পাইপিং সিস্টেমের দুটি মৌলিক ধরনের জয়েন্ট রয়েছেঃ

1স্থায়ী জয়েন্টঃ শক্তি, অখণ্ডতা এবং ফুটো প্রতিরোধের জন্য ঝালাই জয়েন্ট।

2. অপসারণযোগ্য / বিচ্ছিন্নযোগ্য জয়েন্টসঃ রক্ষণাবেক্ষণ, পরিদর্শন এবং সরঞ্জাম সংযোগের জন্য ফ্ল্যাঞ্জযুক্ত বা থ্রেডেড জয়েন্টস।

একটি "ফ্ল্যাঞ্জ + ফিটিং" সংমিশ্রণ কৌশলগতভাবে একটি অপসারণযোগ্য জয়েন্টকে একটি নির্দিষ্ট, সমালোচনামূলক পয়েন্টে একটি স্থায়ী সিস্টেমে স্থাপন করে। ফিটিং (যেমন, কনুই, টি,হ্রাসকারী) প্রবাহের দিক বা পাইপ আকার পরিবর্তন, যখন ফ্ল্যাঞ্জটি বোল্টযুক্ত, বিচ্ছিন্নযোগ্য ইন্টারফেস সরবরাহ করে।

কাঠের ফ্ল্যাঞ্জের স্পেসিফিকেশন

বিটওয়েল্ড ফিটিং এর স্পেসিফিকেশন

সাধারণ স্ট্যান্ডার্ড কনফিগারেশন

এ. ফ্ল্যাঞ্জযুক্ত ফিটিং (ইন্টিগ্রেটেড ফ্ল্যাঞ্জ)

ফ্ল্যাঞ্জটি ফিটিং বডির সাথে এক টুকরো হিসাবে ছাঁচানো বা কাঠামো করা হয়। এটি একটি একক, ইনস্টল করার জন্য প্রস্তুত ইউনিট।

উদাহরণঃ

ফ্ল্যাঞ্জড কনুইঃ ফ্ল্যাঞ্জড শেষ দিয়ে দিক পরিবর্তন করে (90° বা 45°) ।

ফ্ল্যাঞ্জড টিঃ তিনটি প্রান্তের সাথে একটি শাখা তৈরি করে।

ফ্ল্যাঞ্জযুক্ত হ্রাসকারীঃ ফ্ল্যাঞ্জযুক্ত শেষগুলির সাথে পাইপের আকার পরিবর্তন করে।

স্ট্যান্ডার্ডঃASME B16.5 (পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিংঃ এনপিএস 1⁄2 "থেকে 24") । এই স্ট্যান্ডার্ডটি এই নির্দিষ্ট ফিটিংগুলির মাত্রা, রেটিং এবং সহনশীলতা জুড়ে।

B. তৈরি সমন্বয় (ফ্ল্যাঞ্জ + ওয়েল্ডিং ফিটিং)

এটিতে একটি স্ট্যান্ডার্ড ফ্ল্যাঞ্জকে একটি স্ট্যান্ডার্ড ওয়েল্ডিং ফিটিংয়ে ঢালাই জড়িত। এটি সবচেয়ে সাধারণ এবং নমনীয় পদ্ধতি।

ব্যবহৃত উপাদানঃ

ফ্ল্যাঞ্জঃ ASME B16.5 বা B16 অনুযায়ী।47.

ওয়েল্ডিং ফিটিংঃ ASME B16.9 (বট-ওয়েল্ড) বা B16.11 (সকেট-ওয়েল্ড/থ্রেডেড) অনুযায়ী।

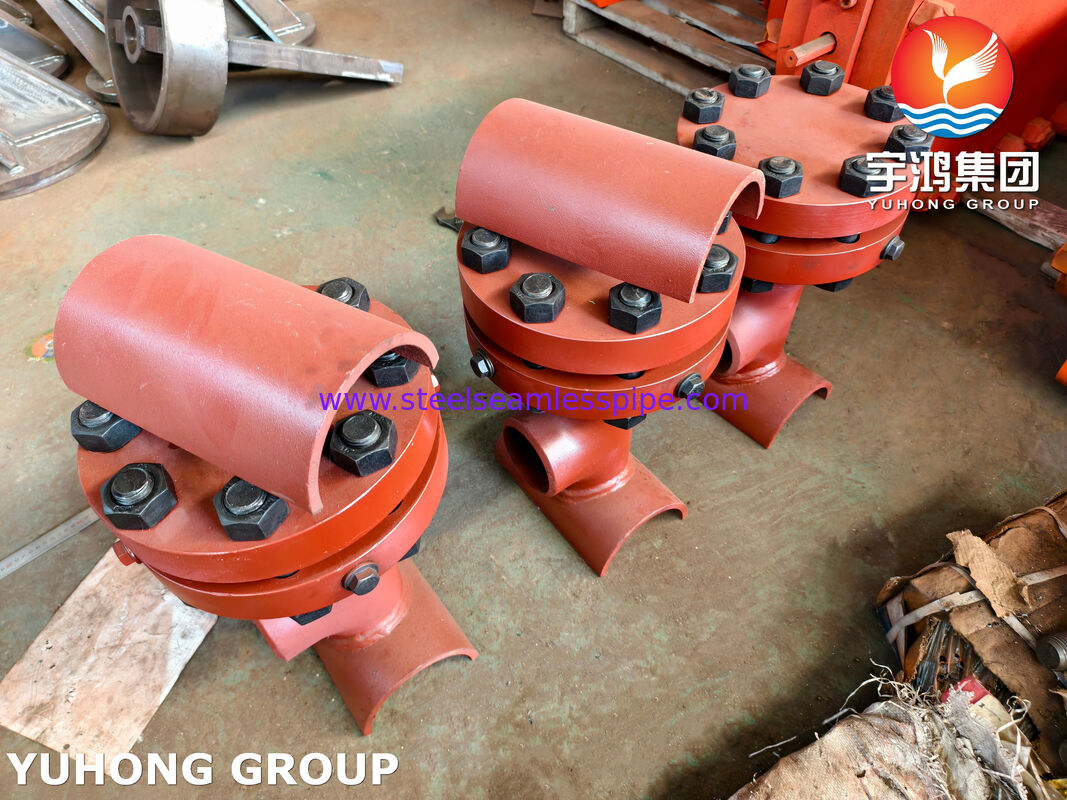

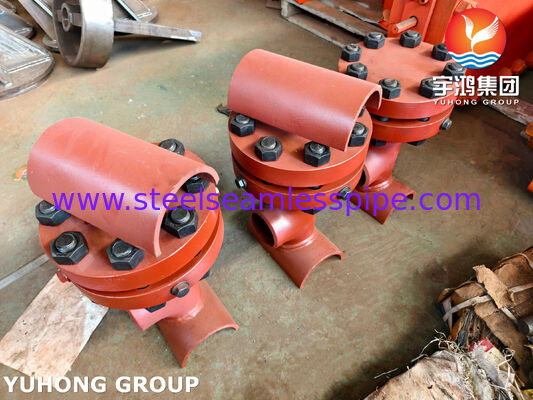

সর্বাধিক সাধারণ উদাহরণঃফ্ল্যাঞ্জড আউটলেট টি
এটি একটি বিট-ওয়েল্ড টি (বি১৬.৯) যার শাখার আউটলেটে একটি ফ্ল্যাঞ্জ (বি১৬.৫) ওয়েল্ড করা আছে।

স্পেসিফিকেশনঃ টি, বিডব্লিউ এক্স বিডব্লিউ এক্স আরএফ (বট ওয়েল্ড এক্স বট ওয়েল্ড এক্স রিসাইড ফেস ফ্ল্যাঞ্জ) ।

অন্যান্য উদাহরণ:

ফ্ল্যাঞ্জযুক্ত স্টাব শেষঃ একটি ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ + একটি স্টাব শেষ (B16.9) সহজ সমন্বয় সিস্টেমের জন্য।

ফ্ল্যাঞ্জযুক্ত নলঃ যন্ত্রের সংযোগের জন্য ফ্ল্যাঞ্জযুক্ত একটি ওয়েল্ডিং বোস বা কপলিং (বি১৬.১১) ।

অ্যাপ্লিকেশন

ফ্ল্যাঞ্জযুক্ত টিগুলি বিভিন্ন শিল্পে ব্যবহৃত হয় যেখানে পাইপিংয়ের মডুলার বা অ্যাক্সেসযোগ্য হওয়া দরকারঃ

• জল ও বর্জ্য জল পরিশোধনঃ বিভিন্ন প্রক্রিয়াকরণ ট্যাংক বা ফিল্টারগুলিতে প্রবাহকে সরিয়ে দেওয়ার জন্য।

• রাসায়নিক ও পেট্রোকেমিক্যাল প্ল্যান্টঃ এমন লাইনগুলিতে যেখানে ঘন ঘন পিগিং, পরিষ্কার বা অনুঘটক লোড / আনলোড প্রয়োজন।

• পাওয়ার জেনারেশনঃ শীতল জল, ফিড ওয়াটার এবং সহায়ক সিস্টেমে যেখানে সরঞ্জামগুলির বিচ্ছিন্নতার প্রয়োজন হয়।

• জাহাজ নির্মাণ ও অফশোরঃ বালাস্ট, বিলজ এবং সমুদ্রের জল সিস্টেমের জন্য যা শক্তিশালী, বোল্ট-একসাথে পাইপিংয়ের প্রয়োজন।

• এইচভিএসি এবং ইন্ডাস্ট্রিয়াল প্লাম্বিংঃ বড় আকারের শীতল জল বা বাষ্প বিতরণ শিরোনামে।
