ASTM A182 F60 ওয়েল্ড নেক ফ্ল্যাঞ্জ AS2129 অস্ট্রেলিয়ান স্ট্যান্ডার্ডস

এএসটিএম এ১৮২ এফ৬০ ওয়েড নেক ফ্ল্যাঞ্জ এএস২১২৯

বর্ণনা

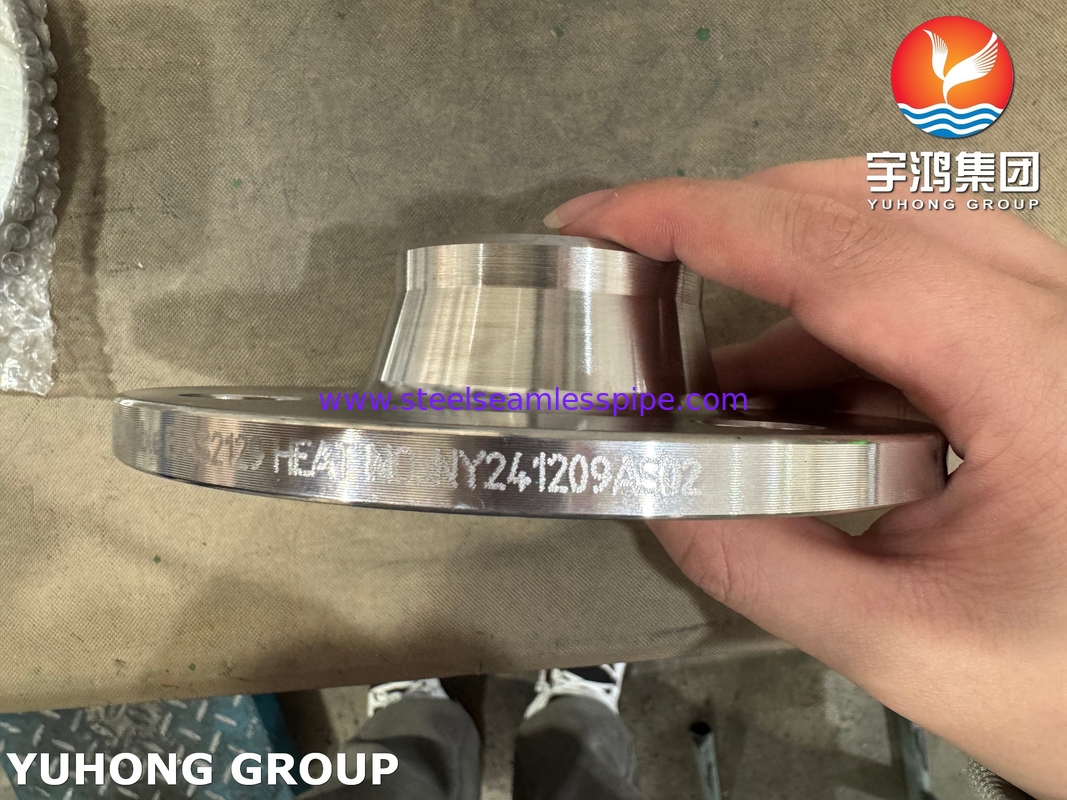

এই পণ্যটি একটি বট ওয়েল্ডিং ফ্ল্যাঞ্জ (ওয়েল্ড নেক) যা অস্ট্রেলিয়ান স্ট্যান্ডার্ড AS2129 এর আকারের প্রয়োজনীয়তা পূরণ করে। এর সিলিং পৃষ্ঠটি একটি সমতল মুখ (এফএফ) ।উপাদানটি হল ডুপ্লেক্স স্টেইনলেস স্টীল (UNS S32205) যা ASTM A182 F60 মান পূরণ করেএটি উচ্চ শক্তি এবং চমৎকার জারা প্রতিরোধের উভয় আছে (বিশেষ করে ক্লোরাইড জারা প্রতিরোধের) ।এটি কঠোর কাজের অবস্থার জন্য উপযুক্ত যা অস্ট্রেলিয়ান মানগুলির সাথে সম্মতি প্রয়োজন এবং জারা প্রতিরোধের এবং উচ্চ চাপ প্রতিরোধের প্রয়োজনএটি ব্যবহার করার সময়, এটি নিশ্চিত করা প্রয়োজন যে সমর্থন সরঞ্জামগুলির একটি সমতল সিলিং পৃষ্ঠ রয়েছে বা একটি উপযুক্ত সম্পূর্ণ সমতল গ্যাসকেট ব্যবহার করা উচিত।

AS 2129 ফ্ল্যাঞ্জের আকার নির্দিষ্ট "টেবিল" (D, E বা F) দ্বারা নির্ধারিত হয় যা অনুসরণ করে। টেবিল D ইউরোপীয় EN 1092-1 (DIN) আকার (PN সিরিজ) এর সাথে মিলে যায়,টেবিল E আমেরিকান ASME B16 এর সাথে মিলে যায়.5 আকার (ক্লাস সিরিজ), এবং টেবিল এফ অস্ট্রেলিয়ার জন্য একচেটিয়া একটি খাঁটি মেট্রিক আকারের সিরিজ। যখন একটি AS 2129 ফ্ল্যাঞ্জ নির্দিষ্ট বা নির্বাচন করা হয়, এটি "টেবিল" নির্দিষ্ট করা গুরুত্বপূর্ণ যা এটি অন্তর্গত (যেমনAS 2129 টেবিল D PN16 DN100 WN RF), কারণ বিভিন্ন টেবিলের মধ্যে মাত্রা (যেমন পিসিডি, বোল্টের গর্তের সংখ্যা, বেধ ইত্যাদি) সম্পূর্ণ ভিন্ন হতে পারে, এমনকি যদি নামমাত্র আকার এবং চাপ শ্রেণি একই হয়।এই মাল্টি-টেবিল কাঠামো বিভিন্ন উৎস থেকে সরঞ্জাম এবং আন্তর্জাতিক প্রকল্পের প্রয়োজনীয়তা থেকে মানিয়ে নিতে AS 2129 অনুমতি দেয়, অস্ট্রেলিয়ার স্থানীয় আকারের বিকল্পগুলি বজায় রেখে।

F60 ডুপ্লেক্স স্টিল ফ্ল্যাঞ্জের ওজন চার্ট

ASTM A182 F60 এর রাসায়নিক রচনা

ASTM A182 F60 এর যান্ত্রিক বৈশিষ্ট্য ফ্ল্যাঞ্জের উপর স্লিপ

ASTM A182 F60 এর সমতুল্য গ্রেড
