ASTM A403 WP321H স্টেইনলেস স্টীল পাইপ ফিটিং ASME B16.9 Buttweld 180° Elbow

ASTM A403 / ASME SA403 WP321H স্টেইনলেস স্টিল 180 ডিগ্রি কনুই, বি 16.9 বাটওয়েল্ডপাইপ ফিটিং

এএসটিএম এ 403 ডাব্লুপি 304 এইচ স্টেইনলেস স্টিলের পাইপ ফিটিংগুলির মূল বৈশিষ্ট্য

• উচ্চ-তাপমাত্রা শক্তি: 321H এর প্রাথমিক সুবিধা হ'ল স্ট্যান্ডার্ড 321 বা 304 /304 ঘন্টা এর তুলনায় উন্নত তাপমাত্রায় (সাধারণত 1000 ° F / 540 ° C এর উপরে) এর উচ্চতর শক্তি এবং ক্রিপ প্রতিরোধের।

• সংবেদনশীলতার প্রতিরোধ: টাইটানিয়াম স্থিতিশীলতা ওয়েল্ডিং বা উচ্চ-টেম্প এক্সপোজারের সময় সংবেদনশীলতা প্রতিরোধ করে, জারা প্রতিরোধের বজায় রাখে।

• জারা প্রতিরোধের: অস্টেনিটিক স্টেইনলেস স্টিলের ভাল সাধারণ জারা প্রতিরোধের সাধারণ। উচ্চ তাপমাত্রায় জারণ প্রতিরোধী।

• চাপ রেটিং: এর চাপ রেটিং ম্যাচিং পাইপের সময়সূচী (যেমন, এসসিএইচ 40, এসসিএইচ 80, এসসিএইচ 160, এক্সএক্সএস) দ্বারা নির্ধারিত হয় এএসএমই বি 16.9 অনুসারে (এ 403 দ্বারা রেফারেন্সযুক্ত মাত্রিক মান)। "এইচ" গ্রেড এটিকে উচ্চতর তাপমাত্রায় উচ্চ চাপে ব্যবহার করার অনুমতি দেয়।

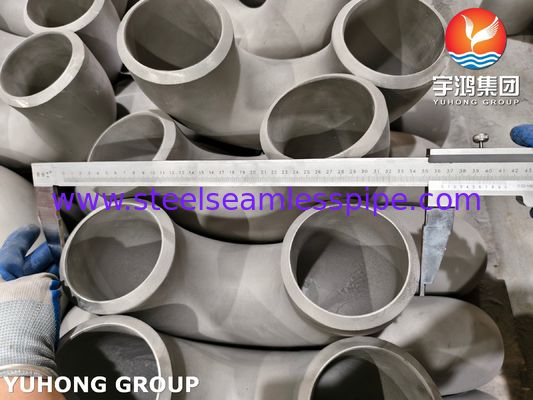

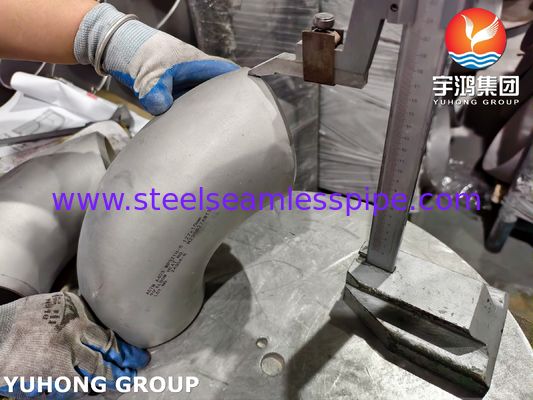

• মাত্রা: অবশ্যই ASME B16.9 ("কারখানার দ্বারা তৈরি করা বাটওয়েল্ডিং ফিটিং") এর সাথে মানিয়ে নিতে হবে।

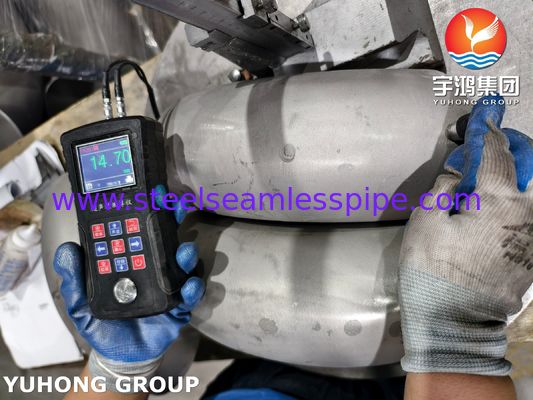

• পরীক্ষা ও শংসাপত্র: রাসায়নিক বিশ্লেষণ এবং যান্ত্রিক বৈশিষ্ট্য সহ A403 প্রয়োজনীয়তা পূরণ করে একটি উপাদান পরীক্ষার প্রতিবেদন (এমটিআর/সম্মতির শংসাপত্র) সরবরাহ করা। আরটি (রেডিওগ্রাফিক টেস্টিং) এর মতো অ-ধ্বংসাত্মক পরীক্ষা (এনডিই) নির্দিষ্ট অ্যাপ্লিকেশন বা সময়সূচির জন্য নির্দিষ্ট করা যেতে পারে।

এএসটিএম এ 403 ডাব্লুপি 321/321 এইচ স্টেইনলেস স্টিল 180 ডিগ্রি কনুইয়ের উপাদান সমতুল্য

ASTM A403 WP321/321H স্টেইনলেস স্টিলের রাসায়নিক সমীকরণ180 ডিগ্রিকনুই

ASTM A403 WP321/321H স্টেইনলেস স্টিলের যান্ত্রিক বৈশিষ্ট্য180 ডিগ্রিকনুই

বাট ওয়েল্ড কনুই (45 °)

একটি 45 ডিগ্রি বাটওয়েল্ড কনুই 45 ডিগ্রি দ্বারা পাইপিং সিস্টেমের দিক পরিবর্তন করতে ব্যবহৃত হয়। এটি প্রবাহে ধীরে ধীরে ঘুরিয়ে দেওয়ার অনুমতি দেয়, যা চাপ হ্রাস এবং অশান্তি হ্রাস করার জন্য উপকারী হতে পারে।

বাট ওয়েল্ড কনুই (90 °)
একটি 90-ডিগ্রি বাটওয়েল্ড কনুই একটি ডান কোণ (90 ডিগ্রি) দ্বারা পাইপ প্রবাহের দিক পরিবর্তন করে। এটি পাইপিং সিস্টেমে ব্যবহৃত সবচেয়ে সাধারণ ধরণের কনুই। বিভিন্ন রেডিয় (সংক্ষিপ্ত ব্যাসার্ধ বা দীর্ঘ ব্যাসার্ধ) এ উপলব্ধ, যা প্রবাহের হার এবং চাপের ড্রপকে প্রভাবিত করে।

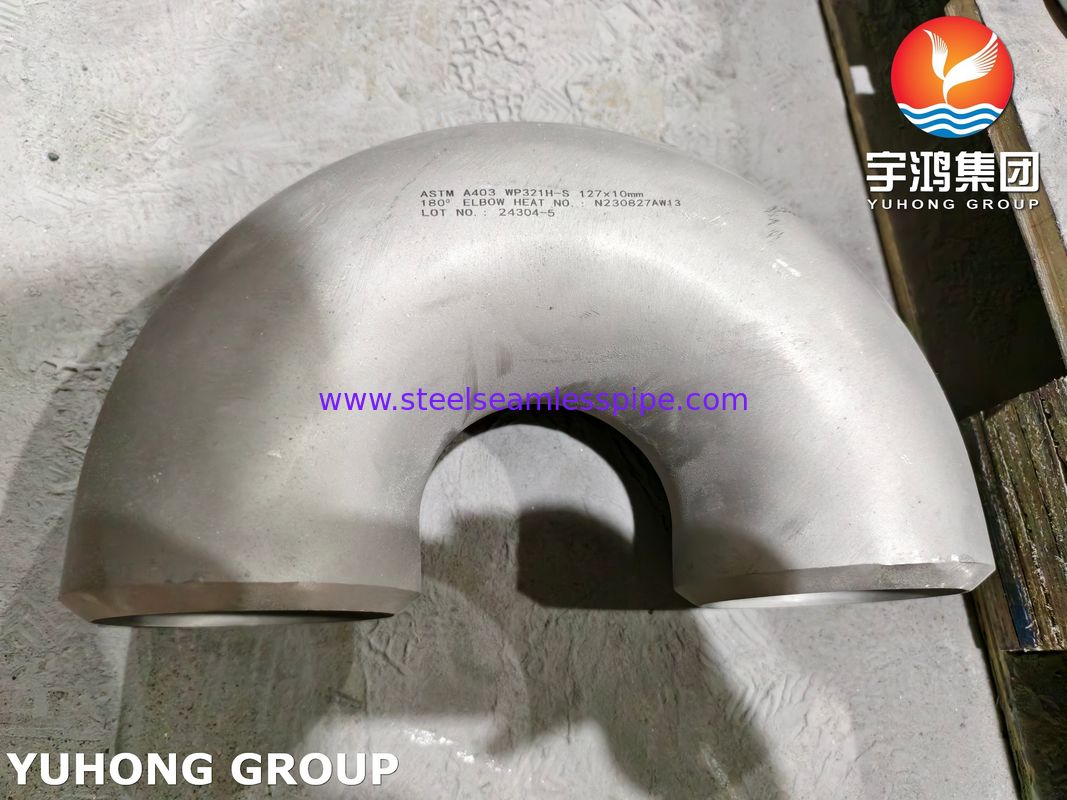

বাট ওয়েল্ড কনুই (180 °)

একটি 180-ডিগ্রি বাটওয়েল্ড কনুই পাইপিং সিস্টেমে একটি ইউ-বেন্ড তৈরি করে, প্রবাহের দিকটি সম্পূর্ণরূপে বিপরীত করে। এটি কার্যকরভাবে পাইপিং বিন্যাসে সম্পূর্ণ পুনঃনির্দেশের অনুমতি দেয়। সাধারণত এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে রিটার্ন প্রবাহের প্রয়োজন হয় যেমন কুলিং সিস্টেম এবং নির্দিষ্ট হাইড্রোলিক অ্যাপ্লিকেশনগুলিতে।

আবেদন

• বিদ্যুৎ উত্পাদন: উচ্চ-তাপমাত্রা বাষ্প লাইন, বয়লার টিউবস, সুপারহিটার, রেহিটার।

• তেল ও গ্যাস পরিশোধন: উচ্চ-তাপমাত্রা প্রক্রিয়া লাইন, চুল্লি টিউব, অনুঘটক ক্র্যাকারগুলিতে স্থানান্তর লাইন।

• পেট্রোকেমিক্যাল প্ল্যান্টস: উচ্চ-তাপমাত্রা চুল্লি, তাপ এক্সচেঞ্জার, চুল্লি পাইপিং।

• রাসায়নিক প্রক্রিয়াকরণ: গরম, ক্ষয়কারী মিডিয়া হ্যান্ডলিং লাইন।

• টেকসই উচ্চ চাপ এবং উচ্চ তাপমাত্রার অধীনে অপারেটেড স্টেইনলেস স্টিল পাইপিংয়ের জন্য প্রয়োজনীয় যে কোনও অ্যাপ্লিকেশন যেখানে ক্রাইপ প্রতিরোধের সমালোচনামূলক।

পিটি পরীক্ষা
