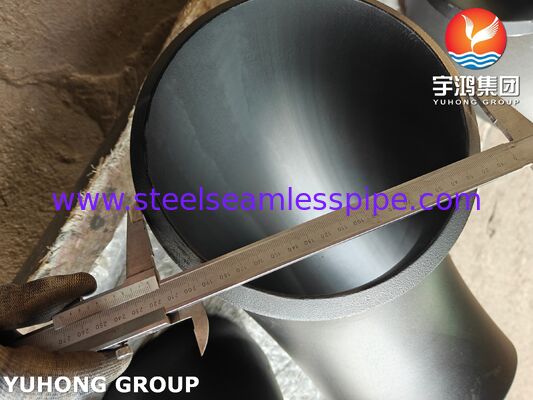

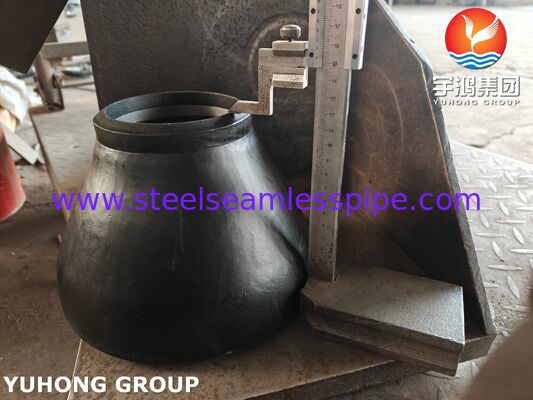

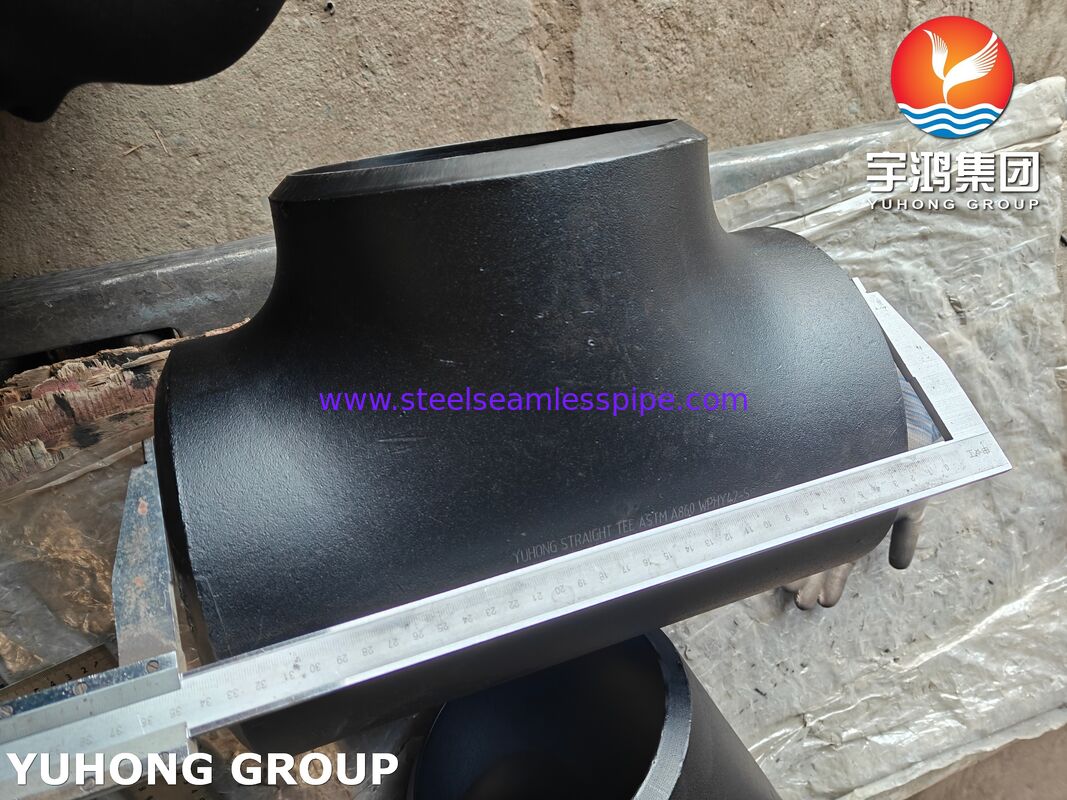

ASTM A860 WPHY42-S তৈরি উচ্চ-শক্তি ফেরিটিক স্টিল বাটওয়েল্ড ফিটিং, সমান টি, কনুই, রিডুসার, ASME B16.9
এই পণ্যের সিরিজটি বোঝায় পেটা উচ্চ-শক্তির ফেরিটিক ইস্পাত বাট-ওয়েল্ডিং ফিটিংস অনুযায়ী তৈরিASME B16.9মান, উপাদান উপাধি সঙ্গেASTM A860 WPHY42-S.WPHY এর সংক্ষিপ্ত রূপপেটা পাইপ উচ্চ ফলন, যেখানে WP-এর অর্থ হল "Wrought Pipefitting" এবং HY-এর অর্থ হল "হাই ইয়েল্ড স্টিল।" গ্রেডে 42 নম্বরটি তা নির্দেশ করেউপাদানটির সর্বনিম্ন ফলন শক্তি 42 ksi (প্রায় 290 MPa).
এই উপাদানটি API 5L পাইপলাইন ইস্পাত গ্রেড X42 এর সাথে মিলে যায়,পাইপিং সিস্টেমে ফিটিং এবং প্রধান পাইপের মধ্যে শক্তির মিল অর্জন করা এবং সিস্টেমের দুর্বল পয়েন্টগুলি দূর করা।ASTM A860 স্ট্যান্ডার্ড ছয়টি শক্তি গ্রেড কভার করে: WPHY42, WPHY46, WPHY52, WPHY60, WPHY65, এবং WPHY70, যথাক্রমে API 5L পাইপলাইন ইস্পাত গ্রেড X42 থেকে X70 এর সাথে সম্পর্কিত।
এই উপাদানের অধীনে ফিটিংগুলি তেল, রাসায়নিক, প্রাকৃতিক গ্যাস এবং অন্যান্য শিল্পে পাইপলাইন সিস্টেমের জন্য উপযুক্ত, চমৎকার শক্তি, নিম্ন-তাপমাত্রার প্রভাবের দৃঢ়তা এবং জোড়যোগ্যতা প্রদান করে, এইভাবে উচ্চ চাপ এবং গুরুতর পরিষেবার শর্তে পাইপলাইন সংযোগের প্রয়োজনীয়তা পূরণ করে।
1. রাসায়নিক ও যান্ত্রিক বৈশিষ্ট্য
ASTM A860 WPHY42-S রাসায়নিক গঠন (%)
|
| গ |
Mn |
পৃ |
এস |
সি |
নি
|
ক্র |
মো |
কু |
তি |
ভি |
কো |
আল |
V+Co |
| ≤0.02 |
1.00-1.45 |
≤0.030 |
≤0.010
|
0.15-0.40
|
≤0.50 |
≤0.30 |
≤0.20 |
≤0.35 |
≤0.05 |
≤0.10 |
≤0.04 |
≤0.06 |
≤0.12 |
যান্ত্রিক বৈশিষ্ট্য
| ফলন শক্তি (0.2% অফসেট) |
প্রসার্য শক্তি |
প্রসারণ, % 4D-এ |
প্রসারণ, 2 ইঞ্চিতে % |
| ≥290 MPa |
≥415 MPa |
25 |
32 |
2. মূল সুবিধা
- চমৎকার নিম্ন-তাপমাত্রার দৃঢ়তা: -46°C (10×10mm নমুনা, গড় প্রভাব শক্তি ≥ 40J) এ প্রভাব কঠোরতা প্রয়োজনীয়তা পূরণ করে।
- কার্বন সমতুল্য (CE) ≤ 0.42%, কম কার্বন ডিজাইন জটিল প্রিহিটিং বা পোস্ট-হিটিং পদ্ধতির প্রয়োজন ছাড়াই ভাল ওয়েল্ডেবিলিটি প্রদান করে, ফিল্ড ইনস্টলেশন এবং নির্মাণের সুবিধা দেয়।
- উচ্চ-চাপ পাইপিং সিস্টেমের জন্য উপযুক্ত, উল্লেখযোগ্য যান্ত্রিক লোড এবং অভ্যন্তরীণ চাপ সহ্য করতে সক্ষম।
- কম কার্বন, কম সালফার, কম ফসফরাস, এবং মাইক্রো-অ্যালোয়িং উপাদানের সংযোজন (Nb, V, Ti) শস্যের গঠনকে পরিমার্জিত করে, সামগ্রিক যান্ত্রিক বৈশিষ্ট্যের উন্নতি করে এবং হাইড্রোজেন-প্ররোচিত ক্র্যাকিংয়ের প্রতিরোধ করে।
- থেকে ডিজাইন তাপমাত্রা পরিসীমা-50°F (-46°C)থেকে500°F (260°C)(প্রতি ASME B31.3), প্রচলিত শিল্প পাইপিংয়ের বেশিরভাগ পরিষেবা শর্ত কভার করে।
3. মূল অ্যাপ্লিকেশন
- উচ্চ চাপ তেল এবং গ্যাস সংক্রমণ পাইপলাইন
- উপকূলীয় এবং উপকূলীয় তেল এবং গ্যাস ক্ষেত্র সংগ্রহ এবং পরিবহন ব্যবস্থা
- পেট্রোকেমিক্যাল শিল্প প্রক্রিয়া পাইপিং সিস্টেম
- পাওয়ার প্লান্টের পাইপিং সিস্টেম
- দীর্ঘ দূরত্বের পাইপলাইন প্রকল্প
ASTM A860 / ASME SA860 ফিটিং তথ্য
রেঞ্জ: 10, 40, 80, 160, XXS-এ ½”NB থেকে 48″NB
বৈকল্পিক: কার্বন ইস্পাত পাইপ ফিটিং
প্রকার: বিজোড় / ঢালাই / গড়া
বাঁকানো ব্যাসার্ধ : R=1D, 2D, 3D, 5D, 6D, 8D, 10D বা কাস্টম
মাত্রা : ANSI/ASME B16.9, B16.28, MSS-SP-43
গ্রেড: WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 এবং WPHY 70
পরীক্ষা
- তাপ চিকিত্সা (স্বাভাবিককরণ, নিভিয়ে ফেলা, টেম্পারিং বা স্ট্রেস উপশমের পদ্ধতিগুলির মধ্যে একটি দ্বারা)
- রেডিওগ্রাফিক পরীক্ষা
- অতিস্বনক পরীক্ষা
- চার্পি ভি-নচ টেস্ট
- কঠোরতা পরীক্ষা
- তরল অনুপ্রবেশকারী / চৌম্বক কণা পরীক্ষা করা হয়েছে (বাট-ওয়েল্ড টিস ঠান্ডা গঠন প্রক্রিয়া দ্বারা নির্মিত)
