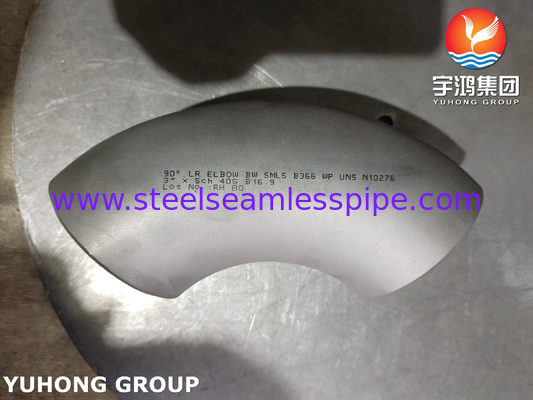

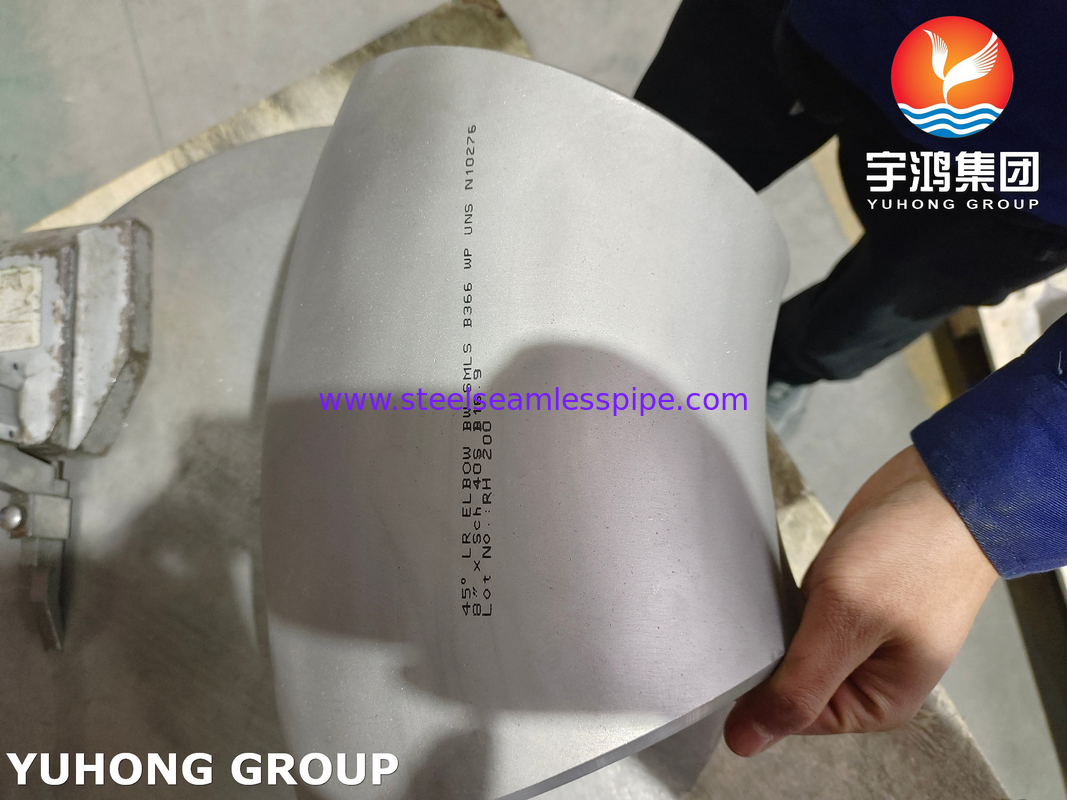

ASTM B366 UNS N10276 / Hastelloy C276 Elbow Hastelloy Steel Buttweld ফিটিং

এএসটিএম বি 366 ইউএনএস এন 10276 / হ্যাসেলয় সি 276 কনুই হ্যাসেলয় স্টিল বাটওয়েল্ড ফিটিং

দ্যএএসটিএম বি 366 ইউএনএস এন 10276(সাধারণত হেসটেলয় সি 276 হিসাবে পরিচিত) একটি নিকেল-মলিবডেনাম-ক্রোমিয়াম খাদ যা তীব্র পরিবেশের বিস্তৃত পরিসরে জারাটির ব্যতিক্রমী প্রতিরোধের সাথে। এই মিশ্রণটি বিশেষত শক্তিশালী অক্সিডাইজিং এবং হ্রাসকারী এজেন্টদের প্রতিরোধ করার দক্ষতার পাশাপাশি স্থানীয়ভাবে জারা যেমন পিটিং এবং ক্রেভিস জারাগুলির মতো স্থিতিস্থাপকতা সহ্য করার জন্য পরিচিত।

হটেলয় সি 276 কনুই বাটওয়েল্ড ফিটিংয়ের বৈশিষ্ট্যগুলি::

• উপাদান রচনা::

  • নিকেল (এনআই): উচ্চতর জারা প্রতিরোধের জন্য প্রধানত উচ্চ সামগ্রী।
  • মলিবডেনাম (এমও): এজেন্টদের হ্রাস করার প্রতিরোধ বাড়ায়।
  • ক্রোমিয়াম (সিআর): অক্সাইডাইজিং পরিবেশে দুর্দান্ত প্রতিরোধ সরবরাহ করে।

• জারা প্রতিরোধের::

  • শক্তিশালী অক্সিডাইজার, ক্লোরাইড এবং অক্সিডাইজিং লবণের সহ রাসায়নিক প্রক্রিয়া পরিবেশে অসামান্য প্রতিরোধের।
  • শিল্পগুলিতে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে হাইড্রোক্লোরিক অ্যাসিড, সালফিউরিক অ্যাসিড এবং ফেরিক এবং কাপ্রিক ক্লোরাইডের মতো অক্সিডাইজিং এজেন্টগুলির সংস্পর্শে আসা সাধারণ।

• যান্ত্রিক শক্তি::

  • চাপ এবং উচ্চ-তাপমাত্রার অবস্থার অধীনে উচ্চ শক্তি এবং স্থায়িত্ব নিশ্চিত করে দুর্দান্ত যান্ত্রিক বৈশিষ্ট্য।

• অ্যাপ্লিকেশন::

  • রাসায়নিক প্রক্রিয়াকরণ, পেট্রোকেমিক্যাল, সামুদ্রিক এবং ফার্মাসিউটিক্যাল শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
  • পাইপিং সিস্টেমগুলি অত্যন্ত ক্ষয়কারী তরলগুলি পরিচালনা করার জন্য আদর্শ।

• উত্পাদন মান::

  • এর অধীনে উত্পাদিত এবং পরীক্ষাএএসটিএম বি 366স্ট্যান্ডার্ড, যা বাটওয়েল্ড ফিটিংগুলির জন্য উচ্চ-মানের বানোয়াট এবং কঠোর পরীক্ষা নিশ্চিত করে।

স্পেসিফিকেশন:

রাসায়নিক রচনা:

যান্ত্রিক বৈশিষ্ট্য:

মাত্রা:

নামমাত্র আকার		বেভেল এ ব্যাসের বাইরে (মিমি)	কেন্দ্র শেষ (মিমি)
			90 ° কনুই		45 ° কনুই
ডিএন	এনপিএস	ওডি	ক		খ
			এলআর	Sr	এলআর
15	1/2	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
দ্রষ্টব্য: 1) এগুলি ছাড়াও, জিবি/টি 10752, এসএইচ 3408, এসএইচ 3409, এইচজি/টি 21635, এইচজি/টি 21631, এসওয়াই/টি 0510, ডিএল/টি 695, ইএন 10253 ইত্যাদিও প্রয়োগ করা হয়েছে। 2) 48 টিরও বেশি এনপিএস সহ কনুইটি ক্রেতা এবং প্রস্তুতকারকের দ্বারা সম্মত আকারের সাপেক্ষে করা হবে।
