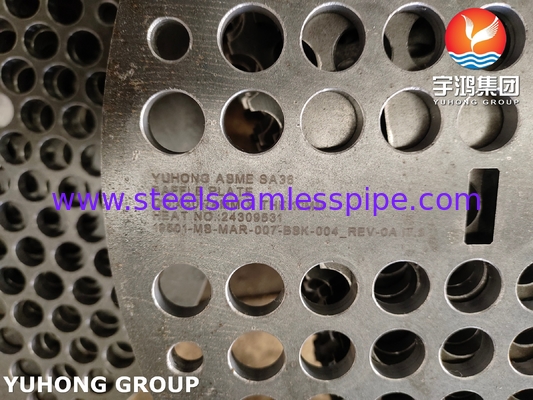

ASME SA36 কার্বন ইস্পাত টিউব শীট অ চাপ সরঞ্জাম, মাঝারি এবং নিম্ন ভোল্টেজ সরঞ্জাম জন্য
টিউবশিট কি?

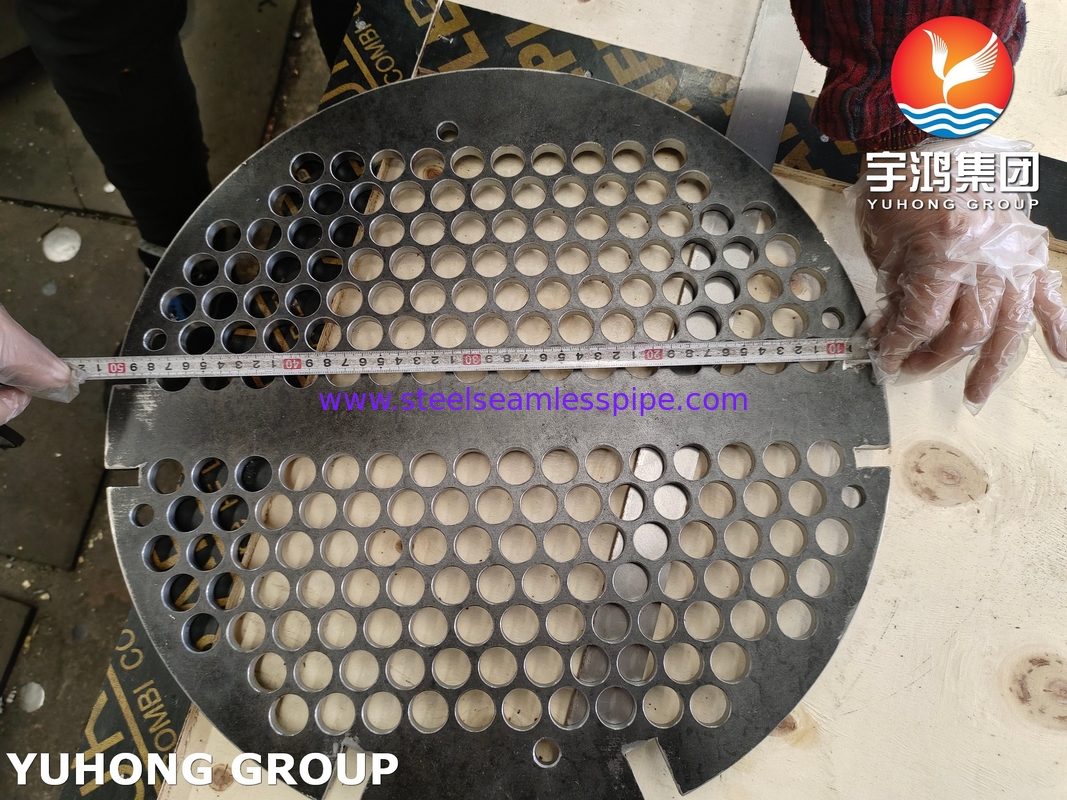

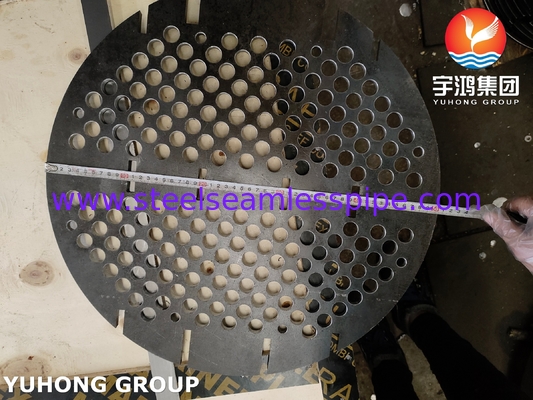

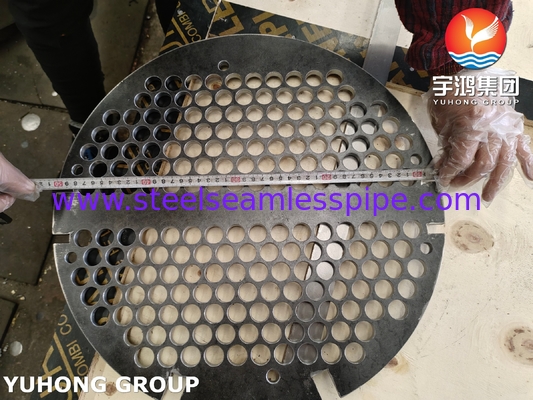

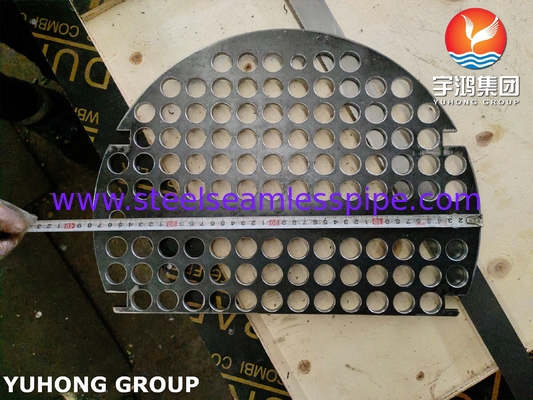

একটি টিউব শীট হল একটি প্লেট যা শেল-এবং-টিউব তাপ এক্সচেঞ্জারের টিউবগুলিকে সমর্থন করার জন্য ব্যবহৃত হয়। টিউবগুলি সমান্তরালভাবে সারিবদ্ধ করা হয় এবং টিউব শীট দ্বারা সমর্থিত এবং ধরে রাখা হয়।টিউব শীট একটি বৃত্তাকার প্লেট যা ছিদ্রযুক্ত যাতে টিউব খোলা মাধ্যমে মাপসই করতে পারেন.
বর্ণনা
ASME SA36 কার্বন ইস্পাত টিউব শীট একটি অর্থনৈতিক এবং ব্যবহারিক কাঠামোগত উপাদান যা স্বাভাবিক কাজের অবস্থার অধীনে টিউব শীট উত্পাদন করার জন্য উপযুক্ত।ডিজাইন কঠোরভাবে ASME স্পেসিফিকেশন অনুসরণ করতে হবে, নির্দিষ্ট কাজের অবস্থার সাথে মিলিয়ে এর প্রয়োগযোগ্যতা মূল্যায়ন করে এবং যখন প্রয়োজন হয় তখন সরঞ্জামগুলির সুরক্ষা এবং স্থায়িত্ব নিশ্চিত করার জন্য উচ্চতর পারফরম্যান্সের উপকরণ নির্বাচন করে।
SA36 কার্বন ইস্পাত ভাল welding ক্ষমতা আছে, কিন্তু এটি উপযুক্ত প্রক্রিয়া নির্বাচন করা প্রয়োজন (যেমন ওয়েল্ডিং আগে preheating,কম হাইড্রোজেন ইলেকট্রোড) ঠান্ডা ফাটল এড়ানোর জন্য বেধ অনুযায়ী.
SA36 এর যান্ত্রিক বৈশিষ্ট্যঃ
| বেধ (মিমি) |
শক্তি শক্তি (≥ এমপিএ) |
প্রসার্য শক্তি (এমপিএ) |
প্রসারিত ≥,% |
| T≤200 |
250 |
৪০০-৫৫০ |
২০০ মিমি |
৫০ মিমি |
200
| 220 |
৪০০-৫৫০ |
20 |
23 |
|
SA36 কার্বন ইস্পাতের রাসায়নিক গঠন
| A36 এর প্রধান রাসায়নিক উপাদানের গঠন |
| বেধ ((মিমি) |
সি |
হ্যাঁ |
এমএন |
পি |
এস |
Cu (মিনিট) কুপার স্টিল |
| T≤20 |
0.25 |
0.40 |
... |
0.04 |
0.05 |
0.20 |
20
| 0.৮০-১20 |
|
40
| 0.26 |
0.১৫-০40 |
|
65
| 0.27 |
0.৮৫-১20 |
|
100
| |
|
অ্যাপ্লিকেশন মাঝারি এবং নিম্ন ভোল্টেজ সরঞ্জামঃ
1. তাপ বিনিময় সরঞ্জাম
শেল এবং টিউব তাপ এক্সচেঞ্জারঃ টিউব বান্ডেল এবং শেল মিডিয়ামকে ফিক্সিং এবং পৃথক করার জন্য একটি টিউব শীট হিসাবে ব্যবহৃত হয়, জল-জল এবং বাষ্প-জলের মতো অ-ক্ষয়কারী মিডিয়াগুলির তাপ বিনিময়ের জন্য উপযুক্ত।
কন্ডেনসারঃ বিদ্যুৎ কেন্দ্র বা রেফ্রিজারেশন সিস্টেমে, এটি কন্ডেনসারকে সমর্থন করে এবং শীতল মাধ্যম (যেমন সমুদ্রের জল বা মিষ্টি জল) বিতরণ করে।ক্লোরাইড আয়ন জারা পরিবেশে সুরক্ষা ব্যবস্থাগুলিতে মনোযোগ দেওয়া উচিত.
বাষ্পীভবনঃ নিম্নচাপ বাষ্পীভবন প্রক্রিয়ার জন্য ব্যবহৃত হয়, যেমন খাদ্য প্রক্রিয়াকরণ বা রাসায়নিক ঘনত্ব সরঞ্জাম।
2. চাপের পাত্রে
নিম্ন চাপের স্টোরেজ ট্যাঙ্কঃ কম্প্রেসড এয়ার, জল বা তেল পণ্য (অ-অ্যাসিডিক পরিবেশ) যেমন কারখানার কম্প্রেসড এয়ার ট্যাঙ্ক এবং জল চিকিত্সার বাফার ট্যাঙ্ক সংরক্ষণ করুন।
বিভাজন ধারকঃ রাসায়নিক প্রক্রিয়ায় তেল এবং গ্যাস বা মাধ্যম বিভাজনের প্রাথমিক চিকিত্সার জন্য উপযুক্ত গ্যাস-তরল বিভাজক বা precipitation tank।
প্রতিক্রিয়াবাহী পাত্রেঃ হালকা রাসায়নিক বিক্রিয়া (যেমন নিরপেক্ষ পিএইচ প্রতিক্রিয়া) বহন করে এবং জারা প্রতিরোধের জন্য আস্তরণ বা লেপ দিয়ে মিলিত করা প্রয়োজন।
3. বয়লার এবং তাপীয় সিস্টেম
নিম্নচাপের বয়লারের উপাদানঃ ছোট শিল্প বয়লার বা গরম করার সিস্টেমের মতো চাপহীন বা নিম্নচাপের বাষ্প বয়লারের টিউব শীট এবং সমর্থন ফ্রেম।
থার্মাল পাইপ ব্র্যাকেটঃ পাইপ বা ক্যাটেলার সহায়ক সরঞ্জাম সমর্থন করার জন্য ব্যবহৃত একটি কাঠামোগত অংশ।
4সাধারণ শিল্প কাঠামো
যান্ত্রিক সরঞ্জাম বেসঃ যেমন পাম্প, কম্প্রেসার বা ভালভের ইনস্টলেশন বেস, এর অনমনীয়তা এবং সহজ প্রক্রিয়াজাতকরণের সুবিধা গ্রহণ করে।
প্ল্যাটফর্ম এবং এস্কেলেটারের ফ্রেমঃ কারখানার ইস্পাত কাঠামোর প্ল্যাটফর্ম, পাথর সমর্থন, পৃষ্ঠতল অ্যান্টি-জারা চিকিত্সা (যেমন গ্যালভানাইজিং বা পেইন্টিং) প্রয়োজন।
পাইপ ফ্ল্যাঞ্জ এবং সংযোগ প্লেটঃ নিম্ন চাপ পাইপলাইন সিস্টেমের ফ্ল্যাঞ্জ সংযোগ অংশ।
5. জল চিকিত্সা এবং পরিবেশ সুরক্ষা সরঞ্জাম
ফিল্টার সরঞ্জাম টিউব শীটঃ মাল্টি-মিডিয়া ফিল্টার বা সক্রিয় কার্বন অ্যাডসরপশন টাওয়ারের জন্য ব্যবহৃত হয়, ফিল্টার উপাদান সরবরাহ পাইপ স্থির করে।
নিকাশী ট্যাংকঃ বায়ুচলাচল ট্যাঙ্ক বা অবসারণ ট্যাঙ্কের কাঠামোগত সমর্থন, আর্দ্র পরিবেশে অ্যান্টি-রস্ট ব্যবস্থাগুলিতে মনোযোগ দেওয়া উচিত।
নিম্ন তাপমাত্রা ভঙ্গুর পরিবেশঃ যখন তাপমাত্রা -২৯°C এর নিচে থাকে, তখন আঘাতের শক্ততা যাচাই করা প্রয়োজন, অন্যথায় SA537 এর মতো নিম্ন তাপমাত্রার ইস্পাত নির্বাচন করা উচিত।
