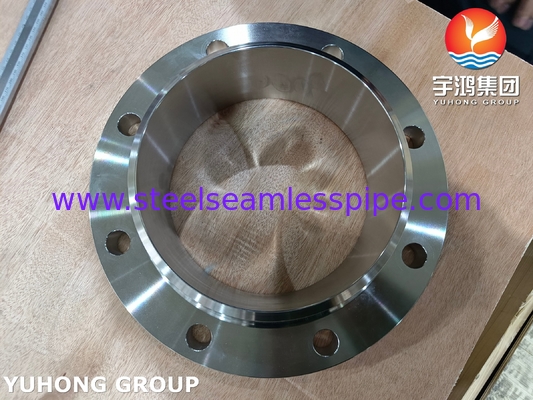

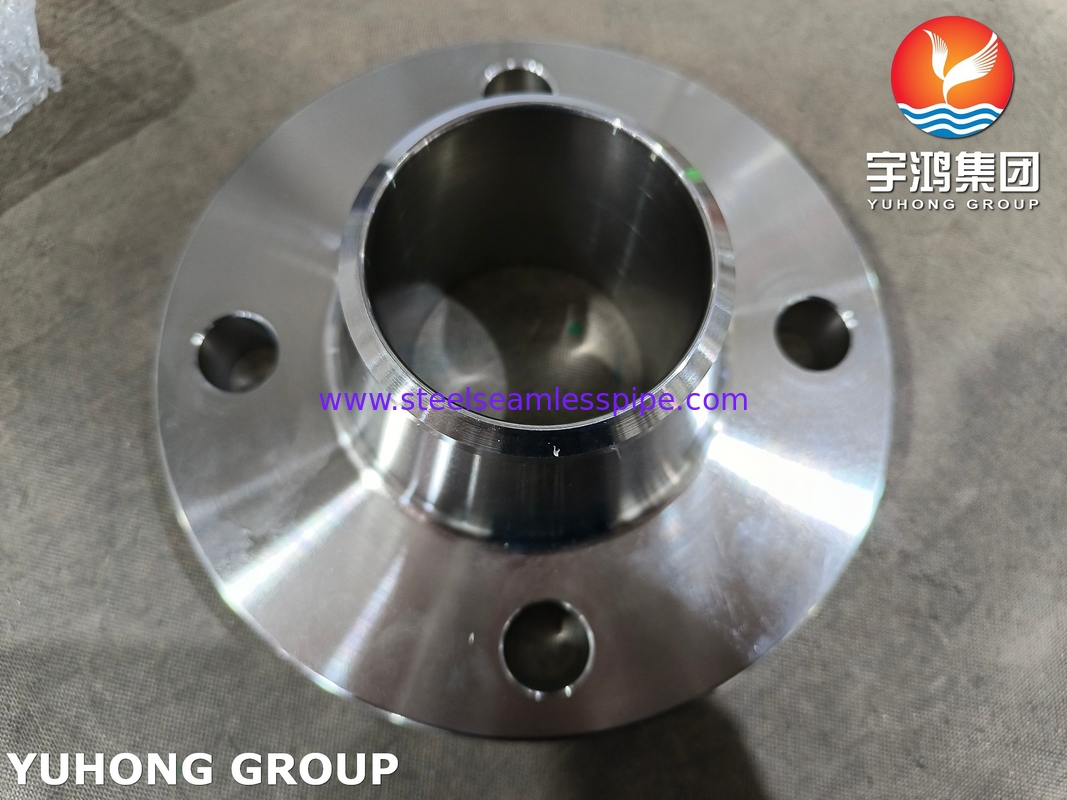

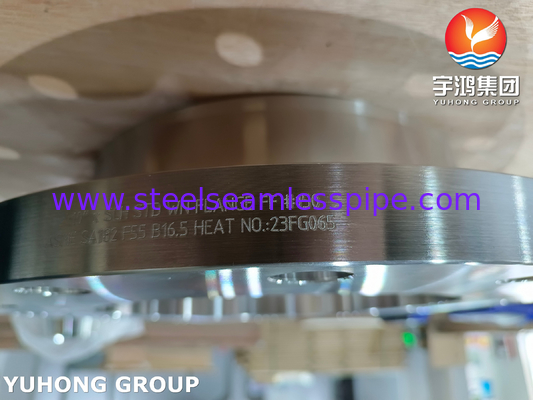

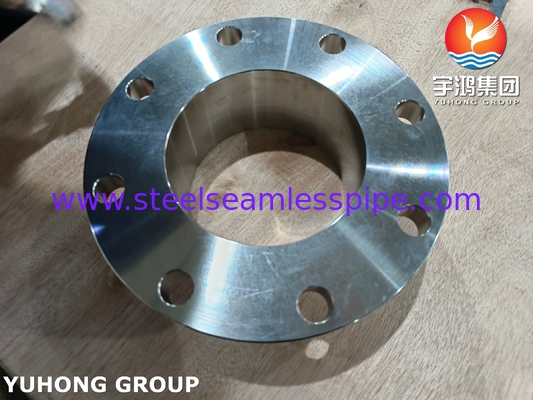

ASTM A182 F55 WNFF ফ্ল্যাঞ্জ B16.5 সুপার ডুপ্লেক্স স্টিল S32760 ওয়েড নেক ফ্ল্যাঞ্জ

A182 F55 WNFF ফ্ল্যাঞ্জ,UNS S32760 সুপার ডুপ্লেক্স স্টেইনলেস স্টীল ফ্ল্যাঞ্জ

ASTM A182 F55 WN FF ফ্ল্যাঞ্জএটি একটি সুপার ডুপ্লেক্স স্টেইনলেস স্টিল যা উচ্চ ক্রোমিয়াম (সিআর), মলিবডেনাম (এমও), টংস্টেন (ডাব্লু) এবং নাইট্রোজেন (এন) ধারণ করে, যা বর্ধিত জারা প্রতিরোধের এবং যান্ত্রিক শক্তির জন্য অনুকূলিত।এফএফ ফ্ল্যাঞ্জগুলির একটি সমতল সিলিং পৃষ্ঠ রয়েছে, সাধারণত পুরো মুখের গ্যাসকেটের সাথে ব্যবহৃত হয়। এগুলি কম চাপের সিস্টেম বা অ্যাপ্লিকেশনগুলির জন্য আদর্শ যা জমাকরণ ফ্ল্যাঞ্জগুলির মধ্যে সম্পূর্ণ যোগাযোগের প্রয়োজন।

বৈশিষ্ট্য ASTM A182 F55 সুপার ডুপ্লেক্স স্টীল WNFF ফ্ল্যাঞ্জ

• ক্ষয় প্রতিরোধেরঃ F55 এর দ্বৈত মাইক্রোস্ট্রাকচার গর্ত এবং ফাট ক্ষয় বিরুদ্ধে চমৎকার সুরক্ষা প্রদান করে।
• উচ্চ শক্তিঃ ভাল যান্ত্রিক বৈশিষ্ট্য প্রদান করে, এটি উচ্চ চাপ অ্যাপ্লিকেশন জন্য উপযুক্ত করা।
• তাপমাত্রা সহনশীলতাঃ উচ্চ তাপমাত্রা মোকাবেলা করার জন্য ডিজাইন করা হয়েছে, এটি বিভিন্ন শিল্প সেটিংসের জন্য বহুমুখী করে তোলে।

এএসটিএম A182 F55 সুপার ডুপ্লেক্স স্টিল WNFF ফ্ল্যাঞ্জের রাসায়নিক রচনা %

এএসটিএম A182 F55 সুপার ডুপ্লেক্স স্টিল WNFF ফ্ল্যাঞ্জের যান্ত্রিক বৈশিষ্ট্য

ফ্ল্যাঞ্জগুলি পাইপিং সিস্টেমের গুরুত্বপূর্ণ উপাদান এবং তাদের মুখের ধরনগুলি হ'ল ফ্ল্যাট ফেস (এফএফ), রাইজড ফেস (আরএফ),এবং রিং-টাইপ জয়েন্ট (RTJ) ০ তাদের অ্যাপ্লিকেশন এবং সিলিং পদ্ধতি নির্ধারণে মৌলিক।এখানে প্রতিটি ধরণের সংক্ষিপ্ত বিবরণ দেওয়া হল, তাদের পার্থক্য এবং অ্যাপ্লিকেশন সহঃ

1. ফ্ল্যাট ফেস (এফএফ) ফ্ল্যাঞ্জ

• বর্ণনাঃ ফ্ল্যাঞ্জের পৃষ্ঠটি সমতল, এবং এটি অনুরূপ সমতল পৃষ্ঠের সাথে মিলিত হয়। কোন উত্থাপিত অংশ উপস্থিত নেই।
• অ্যাপ্লিকেশনঃ
  • সাধারণত নিম্ন চাপের সিস্টেমে ব্যবহৃত হয় অথবা যেখানে তাপীয় সম্প্রসারণের কারণে পাইপ বিকৃতির ঝুঁকি রয়েছে।
  • প্রায়শই জলবিদ্যুৎ, নিকাশী কেন্দ্র এবং কিছু রাসায়নিক প্রক্রিয়াকরণ অ্যাপ্লিকেশনগুলিতে পাওয়া যায় যেখানে অত্যধিক চাপ ছাড়াই শক্ত সিলিং প্রয়োজন।

2. উঁচু মুখ (আরএফ) ফ্ল্যাঞ্জ

• বর্ণনাঃ এই ফ্ল্যাঞ্জের বোল্টের গর্তগুলির চারপাশে একটি উত্থাপিত অঞ্চল ("মুখ") রয়েছে, যা একটি বৃহত্তর সিলিং পৃষ্ঠ এবং গ্যাসকেটের সাথে আরও ভাল যোগাযোগ সরবরাহ করে।
• অ্যাপ্লিকেশনঃ
  • তেল এবং গ্যাস পাইপলাইন, বিদ্যুৎ উত্পাদন (বাষ্প) সিস্টেম এবং রাসায়নিক প্রক্রিয়াকরণ সহ উচ্চ চাপ অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
  • চাপের অধীনে আরও ভাল এবং আরও নির্ভরযোগ্য সিল বজায় রাখার সক্ষমতার কারণে আরএফ ফ্ল্যাঞ্জগুলি এফএফ ফ্ল্যাঞ্জগুলির চেয়ে বেশি সাধারণ।

3রিং টাইপ জয়েন্ট (RTJ) ফ্ল্যাঞ্জ

• বর্ণনাঃ একটি রিং আকৃতির গ্যাসকেটকে আটকানোর জন্য ফ্ল্যাঞ্জের মুখের একটি রোল বৈশিষ্ট্যযুক্ত। এই নকশাটি একটি ধাতব-থেকে-ধাতব সিল সরবরাহ করে যা উচ্চ চাপ এবং তাপমাত্রায় কার্যকর।
• অ্যাপ্লিকেশনঃ
  • প্রধানত উচ্চ চাপ এবং উচ্চ তাপমাত্রার পরিবেশে ব্যবহৃত হয়, যেমন তেল এবং গ্যাস শিল্প, শোধনাগার এবং বিদ্যুৎ কেন্দ্রগুলিতে পাওয়া যায়।
  • সমালোচনামূলক অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে ফুটো দূর করতে হবে।

প্রয়োগ

• তেল ও গ্যাস

  • অফশোর প্ল্যাটফর্মঃ পাইপিং সিস্টেমে ব্যবহৃত হয় যা সমুদ্রের জল এবং কঠোর পরিবেশের অবস্থার কারণে উচ্চ ক্ষয় প্রতিরোধের প্রয়োজন।
  • পাইপলাইনঃ তেল ও গ্যাস পরিবহনের জন্য অপরিহার্য যেখানে শক্তি এবং অখণ্ডতা অত্যন্ত গুরুত্বপূর্ণ, বিশেষ করে গভীর জল বা উচ্চ চাপের পরিস্থিতিতে।
  • Subsea Equipment: সমুদ্রের তলদেশে কাজ করা যন্ত্রপাতিতে ব্যবহৃত হয়, যেখানে H2S-ধারণকারী মিডিয়া থেকে সুরক্ষা অপারেশনাল নিরাপত্তা এবং দীর্ঘায়ু জন্য অত্যাবশ্যক।

• রাসায়নিক প্রক্রিয়াকরণ

  • রিঅ্যাক্টরঃ বিভিন্ন পাত্রে এবং উপাদানগুলিকে সংযুক্ত করতে ফ্ল্যাঞ্জগুলি ব্যবহার করা হয়, রাসায়নিক বিক্রিয়াগুলিতে একটি নিরাপদ সিল নিশ্চিত করে।
  • তাপ এক্সচেঞ্জারঃ রাসায়নিক এক্সপোজারের ফলে ক্ষয় প্রতিরোধের সময় তাপকে দক্ষতার সাথে স্থানান্তর করে এমন সিস্টেমে ব্যবহৃত হয়।
  • সালফিউরিক এসিড হ্যান্ডলিং সিস্টেমঃ F55 উপাদান অত্যন্ত ক্ষয়কারী পরিবেশে প্রয়োজনীয় প্রতিরোধের প্রদান করে।

• সিলিনেশন প্ল্যান্ট

  • সমুদ্র জলের রিভার্স অস্মোসিস সিস্টেমে উচ্চ চাপ পাইপিংঃ এই ফ্ল্যাঞ্জগুলি লবণাক্ত জল ক্ষয় প্রতিরোধের সময় নিষ্কাশন প্রক্রিয়াগুলিতে প্রয়োজনীয় উচ্চ চাপ পরিচালনা করতে সহায়তা করে।

• বিদ্যুৎ উৎপাদন

  • ফ্লু গ্যাস ডিসলফুরাইজেশন (এফজিডি) সিস্টেমঃ পরিবেশগত সম্মতি এবং দক্ষতা নিশ্চিত করে ফ্লু গ্যাস থেকে ক্ষতিকারক স্যালফার যৌগগুলি স্ক্রাবিং সিস্টেমে ব্যবহৃত হয়।
  • শীতল জল সার্কিটঃ ক্ষয়কারী উপাদানের সংস্পর্শে আসতে পারে এমন শীতল সিস্টেমের অখণ্ডতা বজায় রাখার জন্য অপরিহার্য।

পিটি টেস্ট
