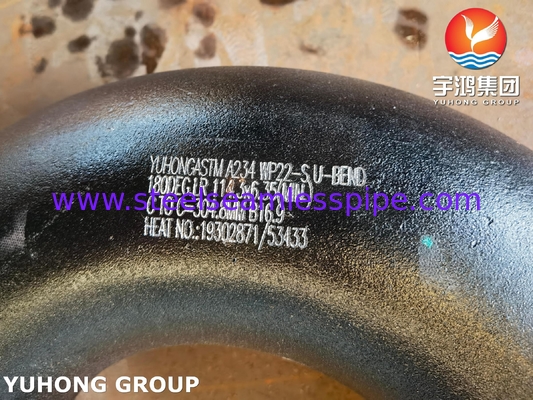

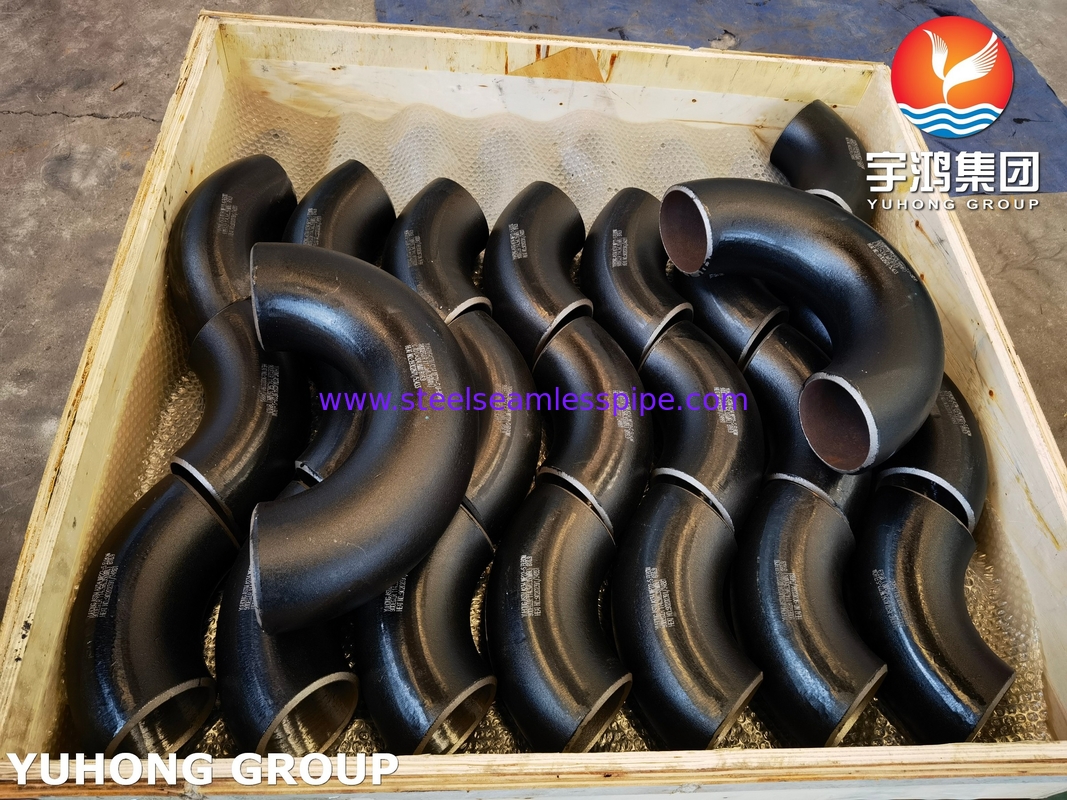

এএসটিএম A234 WP22 180° LR U BEND

এএসটিএম A234 WP22 180° LR U BEND

1. এএসটিএম A234 WP22

   • এএসটিএম এ২৩৪এএসটিএম ইন্টারন্যাশনালের একটি স্পেসিফিকেশনকার্বন ইস্পাত এবং খাদ ইস্পাতের ফিটিংএই ফিটিংগুলি পাইপলাইনগুলির মতো চাপযুক্ত সিস্টেমে ব্যবহৃত হয়, যেখানে চাপ, তাপমাত্রা এবং যান্ত্রিক চাপের প্রতিরোধের জন্য অত্যন্ত গুরুত্বপূর্ণ।
   • WP22উল্লেখ করেউপাদান গ্রেডফিটিং এর, বিশেষ করে একটিসিআর-মো খাদ ইস্পাত২.২৫% ক্রোমিয়াম এবং মলিবডেনাম সহ। এই উপাদানটি উচ্চ তাপমাত্রা, অক্সিডেশন এবং জারা অবস্থার জন্য তার চমৎকার প্রতিরোধের জন্য পরিচিত, এটি বিদ্যুৎ কেন্দ্রগুলিতে ব্যবহারের জন্য উপযুক্ত করে তোলে,শোধনাগার, এবং অন্যান্য উচ্চ চাপ অ্যাপ্লিকেশন।
   • WP22 উপাদান গ্রেড বিশেষভাবে তাপমাত্রা পর্যন্ত অপারেটিং সিস্টেম ব্যবহারের জন্য তৈরি করা হয়1000°F (537°C), এবং এই তাপমাত্রায় সরে যাওয়ার জন্য এটি ভাল প্রতিরোধ ক্ষমতা প্রদান করে।

2. ১৮০° এলআর কনুই

   • এ১৮০° কোণএকটিপাইপ ফিটিংযা পাইপের প্রবাহের দিক 180 ডিগ্রি পরিবর্তন করে। এর মানে হল এটি একটি সম্পূর্ণ অর্ধবৃত্ত গঠন করে, একটি ধারালো ইউ-আকৃতি তৈরি করে।
   • শিল্প ব্যবস্থায়, 180 ডিগ্রি কোমরগুলি প্রায়শই পাইপিং কনফিগারেশনে ব্যবহৃত হয় যেখানে তরল বা গ্যাসকে ইউ-টার্ন করতে হয়, যেমনবিদ্যুৎকেন্দ্র, রাসায়নিক কারখানা, শোধনাগার, এবংউচ্চ তাপমাত্রার প্রক্রিয়া সিস্টেম.

বৈশিষ্ট্য এবং স্পেসিফিকেশন

• রাসায়নিক গঠনঃ

  সি	এমএন	হ্যাঁ	এস	পি	সিআর	মো
  0.০৫-০।15	0.3-0.5	0.5	≤০04	≤০04	২-২।5	0.৮৭১.13



  WP22 যান্ত্রিক বৈশিষ্ট্যঃ

  গ্রেড	টান শক্তি, (মিনিট) ksi[MPa]	ইন্ডেক্স স্ট্রেংথ, (মিনিট) ksi[MPa]	লম্বা, (মিনিট) %
  			লম্বা	তির্যক
  WP22 CL1	৬০[415]	৩০[২০৫]	22	14
  WP22 CL3	৭৫[520]	৪৫[310]	22	14



• উচ্চ তাপমাত্রার প্রতিরোধ ক্ষমতা:

  • ডব্লিউপি২২ একটি2.২৫% ক্রোমিয়াম মলিবডেনম ইস্পাতউচ্চ তাপমাত্রা অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে1000°F (537°C)এটি বিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল এবং তাপ এক্সচেঞ্জার সিস্টেমের জন্য উপযুক্ত।

• চাপের রেটিং:

  • এই ফিটিংগুলি সাধারণত উচ্চ চাপের সিস্টেমে ব্যবহৃত হয়। সঠিক চাপের রেটিং সিস্টেমের নির্দিষ্ট পাইপ মাত্রা, প্রাচীরের বেধ এবং ডিজাইন চাপের উপর নির্ভর করে।

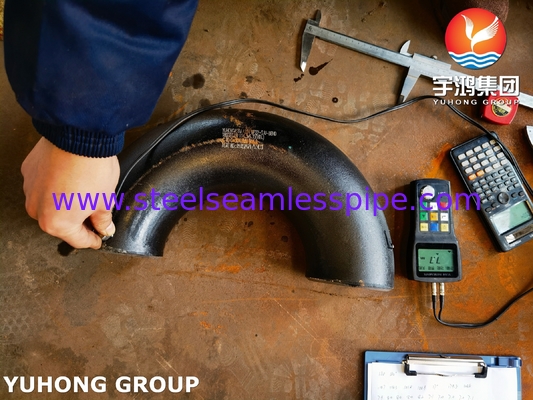

• মানসম্মত পরীক্ষা:

  • এএসটিএম এ২৩৪ ডাব্লুপি২২ ফিটিং, যেমন ১৮০ ডিগ্রি এলকো, অবশ্যই প্রাসঙ্গিক যান্ত্রিক বৈশিষ্ট্য পূরণ করতে হবে, যেমনঃটান শক্তি,ফলন শক্তি,প্রভাব প্রতিরোধের, এবংহাইড্রোস্ট্যাটিক পরীক্ষাউচ্চ তাপমাত্রা এবং চাপ মোকাবেলা করতে পারে তা নিশ্চিত করার জন্য প্রয়োজনীয়তা।

পণ্য পরিসীমা

আকারঃ 1/8 "NB থেকে 48"NB IN
তালিকা : SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
প্রকার: সিউমলেস / ইআরডব্লিউ / ওয়েল্ডেড / ফ্যাব্রিক / ফরমেড
