নরমালাইজড কার্বন স্টীল টিউব শীট SA516 GR.70N তাপ এক্সচেঞ্জার উপাদান

সংক্ষিপ্ত বিবরণ

SA516 গ্রেড 70 টিউব শীটসাধারণত তাপ এক্সচেঞ্জার, চাপবাহী পাত্রে এবং বয়লারের নির্মাণে ব্যবহৃত হয়, যেখানে এর কাজ হল টিউবগুলিকে সমর্থন করা, সঠিকভাবে সিলিং নিশ্চিত করা,এবং উচ্চ চাপ এবং উচ্চ তাপমাত্রা অবস্থার পরিচালনাটিউব শীট তাপ এক্সচেঞ্জারগুলির একটি গুরুত্বপূর্ণ উপাদান, কারণ এটি টিউব এবং শেলের মধ্যে ইন্টারফেস হিসাবে কাজ করে, কাঠামোগত অখণ্ডতা বজায় রেখে তাপ স্থানান্তরকে সহজতর করে।

SA516 গ্রেড 70 টিউব শীটগুলি চাপ জাহাজ এবং তাপ এক্সচেঞ্জার নির্মাণের একটি গুরুত্বপূর্ণ উপাদান। তাদের শক্তি, ওয়েল্ডেবিলিটি,এবং মাঝারি তাপমাত্রা এবং চাপ প্রতিরোধের তাদের বিভিন্ন শিল্প অ্যাপ্লিকেশন জন্য আদর্শ করে তোলেবিশেষ করে রাসায়নিক, পেট্রোকেমিক্যাল এবং বিদ্যুৎ উৎপাদনের ক্ষেত্রে।দীর্ঘমেয়াদী কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য অতিরিক্ত পৃষ্ঠ চিকিত্সা বা খাদ প্রয়োজন হতে পারে.

SA516 গ্রেড 70 টিউবশীটের মূল বৈশিষ্ট্যঃ

1উপাদান বৈশিষ্ট্যঃ

• বেস উপাদানঃ SA516 গ্রেড 70 একটি কার্বন ইস্পাত যা তুলনামূলকভাবে কম কার্বন সামগ্রী এবং ভাল প্রসার্য শক্তি সহ। এটি সাধারণত চাপের পাত্রে ব্যবহৃত হয়,এবং একটি টিউব শীট মধ্যে তার অন্তর্ভুক্তি নিশ্চিত করে যে গঠন উচ্চ চাপ এবং তাপমাত্রা ওঠানামা প্রতিরোধ করতে পারে.
• টান শক্তিঃ 70-90 ksi (485-620 MPa) যা উচ্চ চাপ সিস্টেমে যান্ত্রিক চাপ মোকাবেলা করার জন্য পর্যাপ্ত শক্তি প্রদান করে।
• প্রবাহ শক্তিঃ ≥ 38 ksi (260 MPa), যা নিশ্চিত করে যে টিউব শীট স্থায়ী বিকৃতি ছাড়াই উল্লেখযোগ্য লোড পরিচালনা করতে পারে।
• প্রসারিততাঃ ৮ ইঞ্চি (২০০ মিমি) এ কমপক্ষে ২০%, অপারেশন চলাকালীন কিছু পরিমাণ নমনীয়তা এবং দৃness়তা নিশ্চিত করে।
• কঠোরতাঃ সাধারণত 138 ′′ 179 HB (ব্রিনেল) এর মধ্যে, পরিধান এবং প্রভাব প্রতিরোধের জন্য পর্যাপ্ত কঠোরতা সরবরাহ করে।

2উৎপাদন ও যন্ত্রপাতিঃ

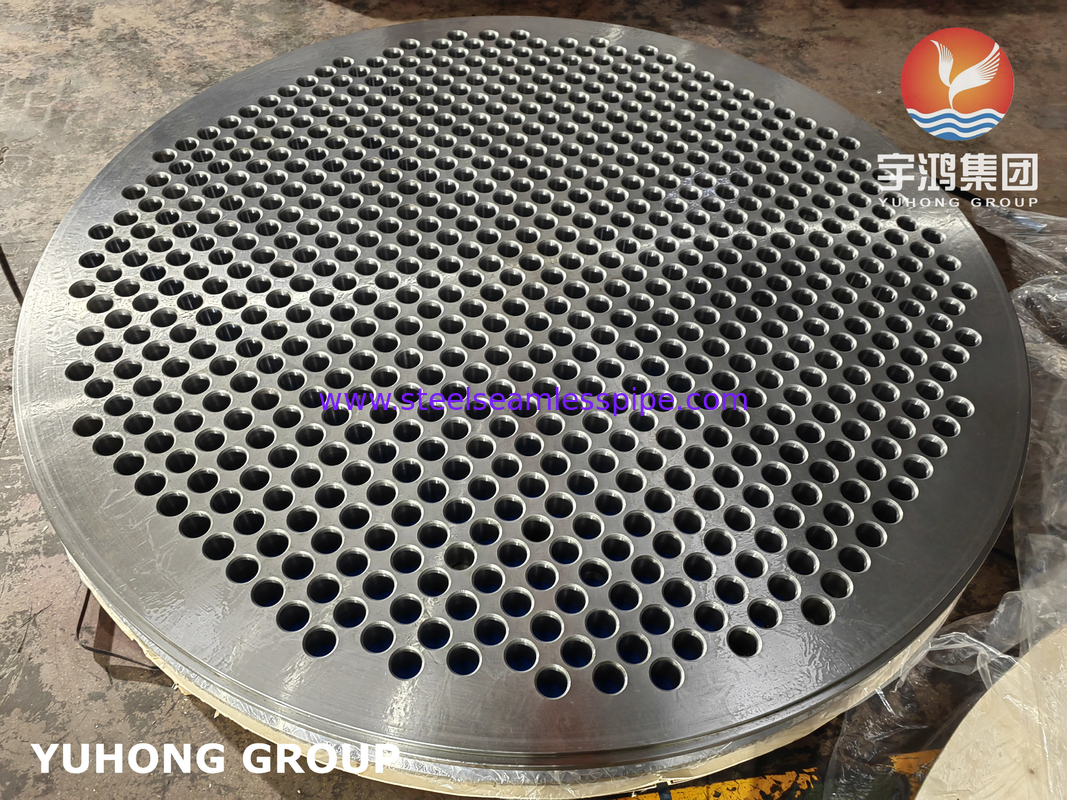

• টিউব শীট নির্মাণঃ টিউব শীট সাধারণত একটি পুরু, শক্ত ইস্পাত প্লেট বা একটি কাঠামোগত অংশ যা টিউবগুলিকে আচ্ছাদিত করার জন্য ড্রিল বা মেশিনযুক্ত হয়।গর্ত সঠিক সারিবদ্ধতা নিশ্চিত এবং টিউব-টু-শীট ইন্টারফেস এ ফুটো এড়ানোর জন্য স্পষ্টতা সঙ্গে সাবধানে ড্রিল করা হয়.
• ওয়েল্ডযোগ্যতাঃ SA516 গ্রেড 70 এর ভাল ওয়েল্ডযোগ্যতার জন্য পরিচিত, যা টিউব শীট তৈরির জন্য গুরুত্বপূর্ণ।উপাদানটি SMAW (শিল্ডেড মেটাল আর্ক ওয়েল্ডিং) এর মতো প্রচলিত পদ্ধতি ব্যবহার করে ঝালাই করা যেতে পারে, SAW (সোমার্জড আর্ক ওয়েল্ডিং), এবং GTAW (গ্যাস টংস্টেন আর্ক ওয়েল্ডিং) ।
• তাপ চিকিত্সাঃ উত্পাদনের পরে, টিউব শীটগুলি অভ্যন্তরীণ চাপ হ্রাস এবং অনমনীয়তা উন্নত করার জন্য প্রায়শই তাপ চিকিত্সা করা হয় (যেমন, স্বাভাবিক বা স্ট্রেস-মুক্তি) ।এটি উচ্চ চাপের অ্যাপ্লিকেশনগুলিতে বিশেষত গুরুত্বপূর্ণ যেখানে ফাটল বা ত্রুটি ব্যর্থতার কারণ হতে পারে.

3ক্ষয় প্রতিরোধ ক্ষমতাঃ

• যদিও SA516 গ্রেড 70 সাধারণ ক্ষয় প্রতিরোধের কিছু অন্তর্নিহিত প্রতিরোধ ক্ষমতা আছে, কঠোর রাসায়নিক বা ক্ষয়কারী পরিবেশের সংস্পর্শে পাইপ শীট অতিরিক্ত লেপ, আস্তরণ,অথবা দীর্ঘমেয়াদী ব্যবহারের জন্য ক্ষয় প্রতিরোধী খাদ.
• এমন পরিবেশে অ্যাপ্লিকেশনগুলির জন্য যেখানে জারা উদ্বেগজনক, অতিরিক্ত পৃষ্ঠ চিকিত্সা বা টিউবগুলির জন্য ইনকোনেল বা হস্টেলয় এর মতো খাদ ব্যবহারের প্রয়োজন হতে পারে।

4চাপের অধীনে যান্ত্রিক কর্মক্ষমতাঃ

• উচ্চ চাপ প্রতিরোধেরঃ টিউব শীট টিউব মাধ্যমে সঞ্চালিত তরল অভ্যন্তরীণ চাপ প্রতিরোধ করা আবশ্যক। SA516 গ্রেড 70, তার শক্তিশালী প্রসার্য এবং yield,নিশ্চিত করে যে টিউব শীট ব্যর্থতা ছাড়াই উল্লেখযোগ্য অভ্যন্তরীণ চাপ সহ্য করতে পারে.
• তাপমাত্রা প্রতিরোধেরঃ এটি মাঝারি থেকে উচ্চ তাপমাত্রার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, সাধারণত 400 ° F থেকে 850 ° F (200 ° C থেকে 450 ° C) এর মধ্যে, যা তাপ এক্সচেঞ্জার এবং বয়লারে সাধারণ।

5ডিজাইন বিবেচনাঃ

• বেধঃ SA516 গ্রেড 70 থেকে তৈরি টিউব শীট বিভিন্ন বেধে পাওয়া যায়, চাপের প্রয়োজনীয়তা এবং তাপ এক্সচেঞ্জার বা চাপের পাত্রে আকারের উপর নির্ভর করে।বেধ কয়েক ইঞ্চি থেকে এক ফুটের বেশি হতে পারে.

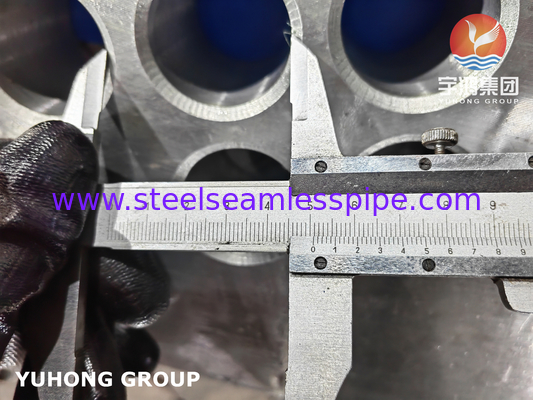

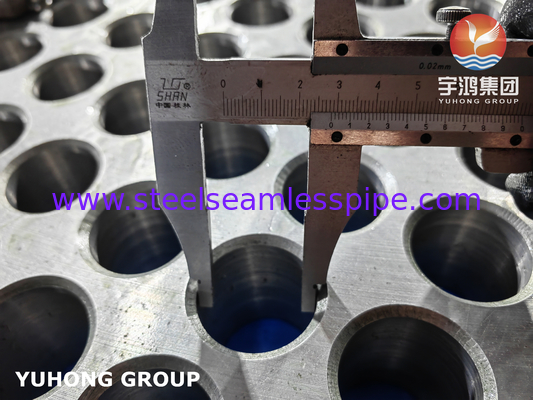

• গর্তের নিদর্শনঃ গর্তের নিদর্শন (টিউবগুলির বিন্যাস) এবং গর্তের আকারের নকশা টিউবশিলের পারফরম্যান্সের জন্য গুরুত্বপূর্ণ। সাধারণত টিউবগুলি একটি বৃত্তাকার বা বর্গাকার পিচতে সাজানো হয়,সঠিক ফিট নিশ্চিত করার জন্য সঠিক গর্ত ব্যাসার্ধ সহ.
• সিলিং পৃষ্ঠঃ টিউব শীটের সিলিং পৃষ্ঠটি সাধারণত ফাঁস রোধ করতে এবং টিউবগুলি সঠিকভাবে সিল করা নিশ্চিত করার জন্য মসৃণ সমাপ্তিতে মেশিনযুক্ত হয়।এটি এছাড়াও টিউব এবং টিউব শীট মধ্যে ফুটো প্রতিরোধ করার জন্য একটি gasket বা সীল উপাদান প্রয়োজন হতে পারে.

যান্ত্রিক বৈশিষ্ট্য

রাসায়নিক গঠন

অ্যাপ্লিকেশনঃ

• তাপ এক্সচেঞ্জার:শেল-এন্ড-টিউব এবং বায়ু-শীতল তাপ এক্সচেঞ্জার উভয় ক্ষেত্রেই ব্যবহৃত হয় যেখানে টিউব শীটটি টিউবগুলিকে স্থানে রাখার সমালোচনামূলক অংশ।
• চাপযুক্ত পাত্রেঃচাপযুক্ত পাত্রে, টিউব শীট বিভিন্ন চেম্বারকে পৃথক করার পার্টিশন হিসাবে কাজ করে, প্রায়শই বাষ্প বয়লার, চুল্লি এবং পেট্রোকেমিক্যাল, বিদ্যুৎ উত্পাদন,এবং রাসায়নিক শিল্প.
• বেতার:টিউব শীটগুলি বাষ্প বয়লারে অত্যাবশ্যক, যেখানে তারা থার্মাল সম্প্রসারণ এবং বাষ্প উত্পাদন থেকে চাপ সহ্য করার সময় টিউব বান্ডিলকে স্থানে রাখে।
