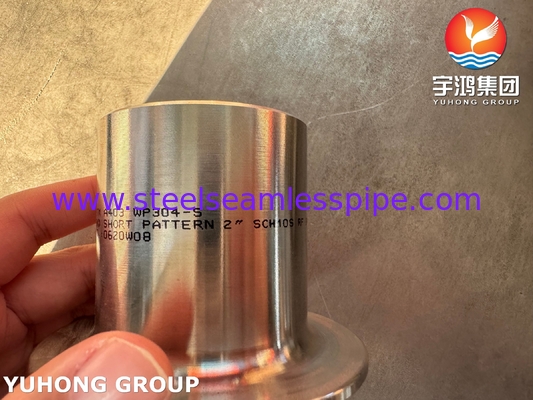

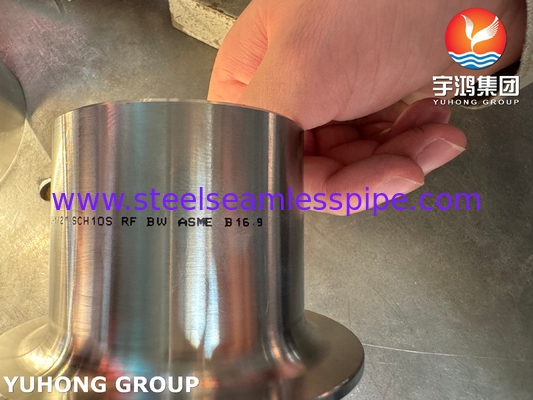

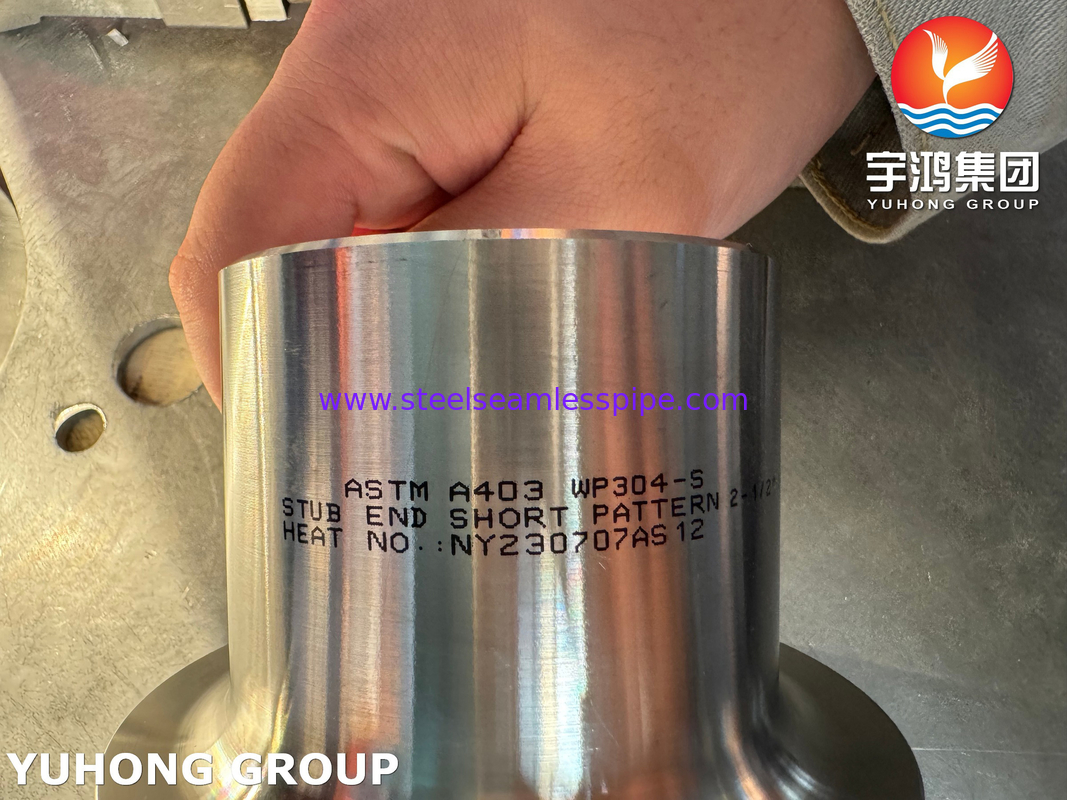

ASME B16.9 Buttweld পাইপ ফিটিং, ASTM A403 WP304 স্টেইনলেস স্টীল ল্যাপ যৌথ স্টাড শেষ
এস্টাব শেষএটি একটি পাইপের একটি ছোট টুকরা যার এক প্রান্তে একটি ফ্ল্যাঞ্জ এবং অন্য প্রান্তে একটি ল্যাপ জয়েন্ট রয়েছে।এটি একটি মিলে যাওয়া ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের সাথে ব্যবহার করার জন্য ডিজাইন করা হয়েছে এবং রক্ষণাবেক্ষণ বা পরিদর্শন করার জন্য সহজ বিচ্ছিন্ন করার অনুমতি দেয়. নিশ্চিত করুন যে ইস্পাত stub শেষ উপাদান জারা প্রতিরোধের এবং যান্ত্রিক বৈশিষ্ট্য পরিপ্রেক্ষিতে পাইপিং সিস্টেমের সাথে মেলে। সাধারণত কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল,বা পাইপ সিস্টেমের প্রয়োজনীয়তা পূরণ করার জন্য অন্যান্য উপকরণ.
স্টাব এন্ড এবং ফ্ল্যাঞ্জের সংযোগ প্রক্রিয়াঃ
- স্টাব শেষটি একটি পাইপে ঝালাই করা হয়। এটি একটি নির্ভরযোগ্য যান্ত্রিক সংযোগ তৈরি করে।
- একটি ফ্ল্যাঞ্জ তারপর stub শেষ bolted হয়। একটি টিকাদান একটি টাইট সীল নিশ্চিত করার জন্য ফ্ল্যাঞ্জ এবং stub শেষ মধ্যে স্থাপন করা হয়।
- ফ্ল্যাঞ্জটি বোল্ট করা চাপ প্রয়োগ করে, গ্যাসকেটকে সংকুচিত করে এবং একটি ফুটো-প্রমাণ জয়েন্ট গঠন করে।
ASTM A403 WP304/304L পাইপ ফিটিং সমতুল্য গ্রেড
| গ্রেড |
ইউএনএস নং |
প্রাচীন ব্রিটিশ |
ইউরোনর্ম |
সুইডিশ এস এস |
জাপানি JIS |
| বিএস |
এন |
না. |
নাম |
| 304 |
S30400 |
304S31 |
৫৮ই |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
| 304L |
এস৩০৪০৩ |
304S11 |
- |
1.4306 |
X2CrNi19-11 |
2352 |
SUS 304L |
ASTM A403 WP304/304L পাইপ ফিটিং রাসায়নিক গঠন
| গ্রেড |
সি |
এমএন |
হ্যাঁ |
পি |
এস |
সিআর |
মো |
নি |
এন |
| 304 |
ন্যূনতম। |
-০.08 |
- দুইটা।0 |
-০.75 |
-০.045 |
-০.030 |
18.0-20.0 |
- |
8.০-১০।5 |
-০.10 |
| 304L |
ন্যূনতম |
- শূন্য।030 |
- দুইটা।0 |
- শূন্য।75 |
- শূন্য।045 |
- শূন্য।030 |
18.০.২০।0 |
- |
8.০.১২0 |
- শূন্য।10 |
ASTM A403 WP304/304L পাইপ ফিটিং যান্ত্রিক বৈশিষ্ট্য
| গ্রেড |
টান শক্তি (এমপিএ) মিনিট |
রিটার্ন শক্তি 0.2% প্রুফ (এমপিএ) মিনিট |
প্রসারিত (% 50 মিমি) মিনিট |
কঠোরতা |
| রকওয়েল বি (এইচআর বি) সর্বোচ্চ |
ব্রিনেল (এইচবি) সর্বোচ্চ |
| 304 |
515 |
205 |
40 |
92 |
201 |
| 304L |
485 |
170 |
40 |
92 |
201 |
স্টেইনলেস স্টীল Buttweld Lap জয়েন্ট Stub শেষঃ
ASTM A403 WP316/316L, 304/304L, 310/S, 317/L, 321, ইত্যাদি DIN14301ডিআইএন১।4306ডিআইএন ১।4401, DIN 1.4404...
ডুপ্লেক্স এবং সুপার ডুপ্লেক্স স্টিল বটওয়েল্ড ল্যাপ জয়েন্ট স্টাব শেষঃ
এএসটিএম এ ৮১৫ ইউএনএস এস৩১৮০৩, এস৩২২০৫, এস৩২৭৫০
কার্বন ইস্পাত Buttweld Lap যৌথ Stub শেষঃ
ASTM A234 WPB, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70.
নিম্ন তাপমাত্রা কার্বন ইস্পাত Buttweld Lap যৌথ Stub শেষঃ
এএসটিএম A420 WPL3, A420 WPL6
অ্যালগ্রিড স্টীল Buttweld Lap Joint Stub End:
এএসটিএম A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91, WP92
নিকেল অ্যালোয় বটওয়েল্ড ল্যাপ জয়েন্ট স্টাব এন্ডঃ
এএসটিএম বি৩৩৬ নিকেল ২০০, নিকেল ২০১, মোনেল ৪০০, ইনকোনেল ৮০০, ইনকোনেল ৮২৫, ইনকোনেল ৬০০, ইনকোনেল ৬২৫, ইনকোনেল ৬০১, হ্যাস্টেলয় সি ২৭৬, অ্যালোয় ২০
এখানে স্টাব শেষের কিছু মূল ফাংশন এবং বৈশিষ্ট্য রয়েছেঃ
1সংযোগ পয়েন্টঃ স্টাবের শেষগুলি অতিরিক্ত পাইপ বা ফিটিংগুলির জন্য সংযোগ পয়েন্ট হিসাবে কাজ করে, মূল পাইপলাইন থেকে শাখা করার অনুমতি দেয়।
2. ফ্ল্যাঞ্জযুক্ত সংযোগঃ এগুলি সাধারণত দুটি ধরণের হয়ঃ দীর্ঘ স্টাব শেষ এবং সংক্ষিপ্ত স্টাব শেষ। এগুলি প্রায়শই অন্যান্য পাইপিং সেগমেন্টগুলিতে সুরক্ষিত সংযোগের জন্য ফ্ল্যাঞ্জগুলির সাথে ব্যবহৃত হয়।
3. ভালভের জন্য সমর্থনঃ স্টাব শেষগুলি ভালভগুলিকে সমর্থন করার জন্য ব্যবহার করা যেতে পারে, রক্ষণাবেক্ষণ এবং মেরামতের জন্য সহজ অ্যাক্সেসের অনুমতি দেয়।
4. নকশায় নমনীয়তাঃ তারা প্রবাহের দিক বা শাখায় সহজ পরিবর্তন সহজতর করে পাইপিং ডিজাইনে নমনীয়তা সরবরাহ করে।
5চাপ হ্যান্ডলিংঃ স্টাব শেষগুলি সিস্টেমের চাপ এবং প্রবাহের বৈশিষ্ট্যগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে, যা তাদের বিভিন্ন শিল্পে বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
অ্যাপ্লিকেশন
এগুলি এমন পরিবেশে বিশেষভাবে উপকারী যেখানে সিস্টেম চাপের ওঠানামা বা ঘন ঘন অপারেশনাল পরিবর্তনের সাপেক্ষে হতে পারে।
- তেল ও গ্যাস
- রাসায়নিক প্রক্রিয়াকরণ
- জল চিকিত্সা
- জাহাজ নির্মাণ
