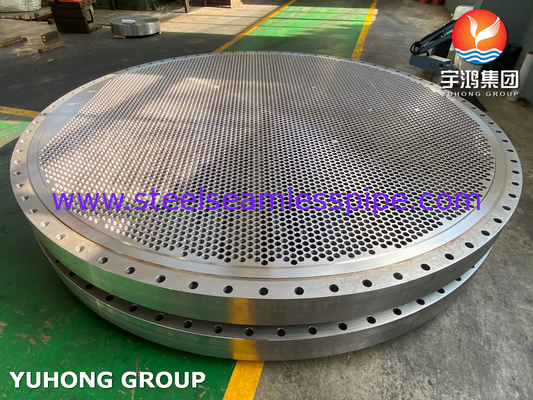

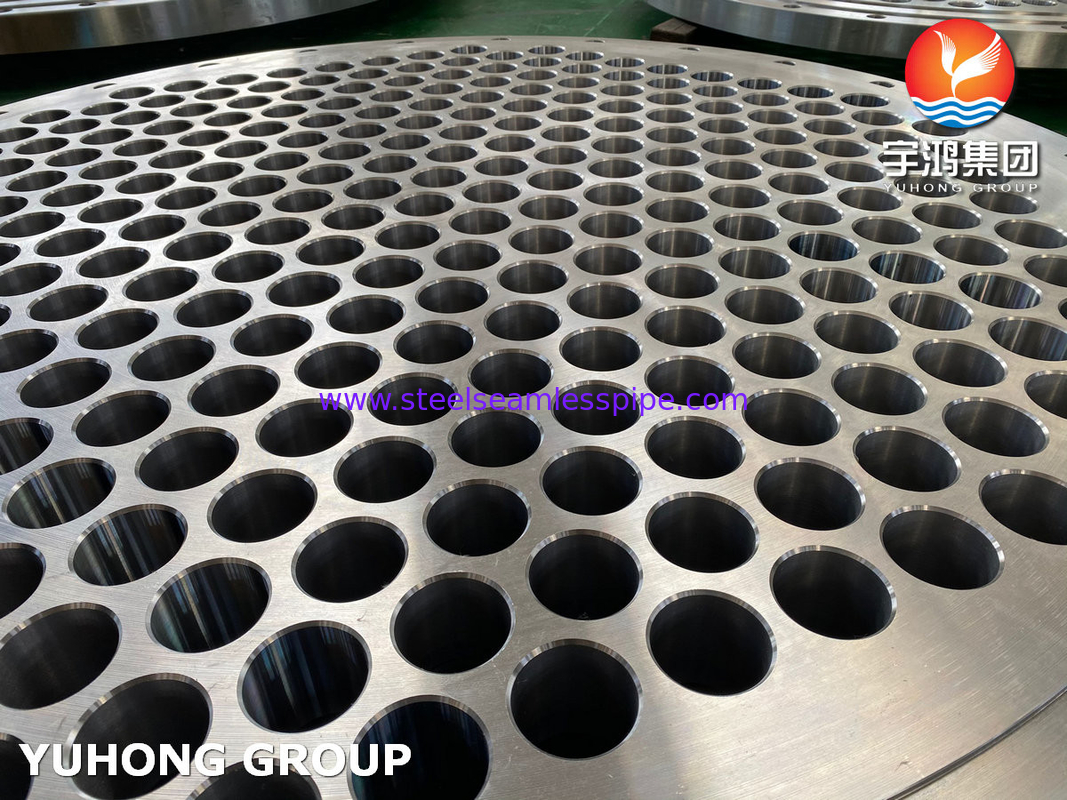

স্টেইনলেস স্টীল এএসটিএম A182 F304L/F316L তাপ এক্সচেঞ্জারের জন্য টিউবশীট এবং ব্যফল
টিউব শীট এবং বেফেল কি?
টিউব শীট: একটি টিউব শীট একটি প্লেট বা টিউব যা একটি তাপ এক্সচেঞ্জার মধ্যে টিউবগুলির জন্য সমর্থন হিসাবে ব্যবহৃত হয়। টিউব শীট সাধারণত একটি উপাদান যা টিউবগুলির সাথে সামঞ্জস্যপূর্ণ, যেমন কার্বন ইস্পাত,স্টেইনলেস স্টীল, অথবা ব্রাস.

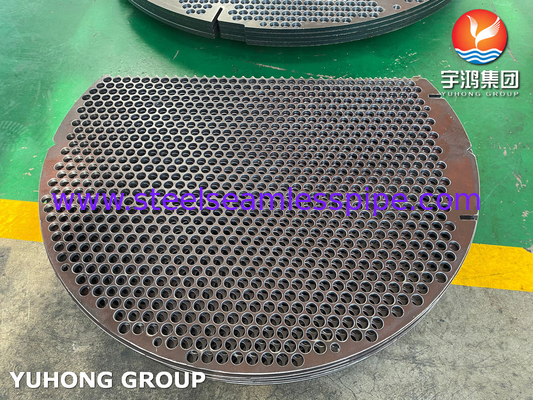

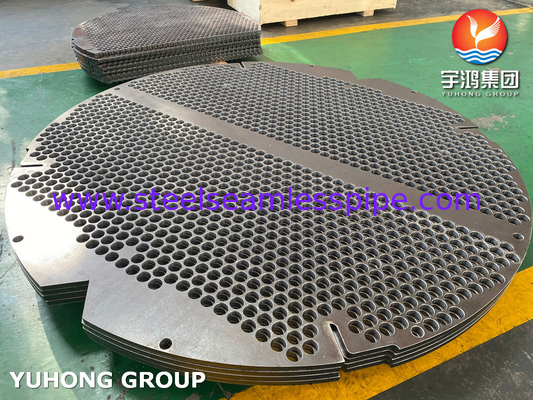

বাফেল: বাফেলগুলি হল প্লেট বা ডিভাইস যা তরল প্রবাহকে পরিচালনা করতে এবং তাপ স্থানান্তর দক্ষতা বাড়ানোর জন্য একটি তাপ এক্সচেঞ্জারের ভিতরে স্থাপন করা হয়। বাফেলগুলি তরল প্রবাহকে ব্যাহত করে কাজ করে,যা অশান্তি সৃষ্টি করে এবং তরল এবং টিউবগুলির মধ্যে তাপ স্থানান্তর বাড়ায়. ব্যাফেলগুলি ধাতু, সিন্থেটিকস এবং সিরামিক সহ বিভিন্ন উপকরণ থেকে তৈরি করা যেতে পারে।
টিউব শীট এবং বাফেলগুলির প্রধান বৈশিষ্ট্য এবং সুবিধা কী কী?
1.টিউব শীট:
(১)প্রধান বৈশিষ্ট্যঃ
- উচ্চ শক্তি এবং স্থিতিশীলতা টিউব ওজন এবং চাপ সমর্থন
- তরল এবং টিউবগুলির মধ্যে দক্ষ তাপ বিনিময় নিশ্চিত করার জন্য ভাল তাপ স্থানান্তর বৈশিষ্ট্য
- ট্যাব এবং তাপ এক্সচেঞ্জার পরিবেশের সাথে উপাদান সামঞ্জস্যতা জারা এবং ক্ষয় প্রতিরোধ
(২)উপকারিতা:
- টিউব একটি নিরাপদ যান্ত্রিক নোঙ্গর প্রদান করে
- রক্ষণাবেক্ষণ এবং পরিষ্কারের জন্য পৃথক টিউবগুলি সহজেই অপসারণ এবং প্রতিস্থাপন করতে দেয়
- তাপ স্থানান্তর অপ্টিমাইজ করার জন্য বিভিন্ন টিউব আকার এবং কনফিগারেশন সামঞ্জস্য করার জন্য ডিজাইন করা যেতে পারে
2.বাফেল:
(১)প্রধান বৈশিষ্ট্যঃ
- তরল মধ্যে অশান্তি প্রচার করার ক্ষমতা, যা তাপ স্থানান্তর দক্ষতা বৃদ্ধি
- তাপ এক্সচেঞ্জারের মধ্যে উচ্চ তরল গতি এবং চাপের কারণে বিকৃতি বা ক্ষতির প্রতিরোধের
- ক্ষয় এবং ক্ষয় প্রতিরোধের জন্য তরল এবং তাপ এক্সচেঞ্জার পরিবেশ সঙ্গে উপাদান সামঞ্জস্য
(২)উপকারিতা:
- তরলের সংস্পর্শে থাকা টিউবগুলির পৃষ্ঠের আয়তন বাড়িয়ে তাপ স্থানান্তর বাড়ায়
- তাপ এক্সচেঞ্জারে মৃত অঞ্চল বা কম প্রবাহের অঞ্চলগুলির সম্ভাবনা হ্রাস করে যা কর্মক্ষমতা হ্রাস করতে পারে
- তরল প্রবাহ এবং তাপ স্থানান্তর দক্ষতা অপ্টিমাইজ করার জন্য বিভিন্ন আকার এবং কনফিগারেশন ডিজাইন করা যেতে পারে
টিউবশিট বিশ্লেষণ পদ্ধতি
বিশ্লেষণের জন্য ব্যবহৃত মান প্রদর্শন করেঃ
- টিইএমএ - টিউবুলার এক্সচেঞ্জার প্রস্তুতকারক সংস্থা
-ASME - ASME বিভাগ VIII, বিভাগ 1, বিভাগ UHX বা ASME বিভাগ VIII, বিভাগ 2, অংশ 4
- ডিজাইন কোডে নির্বাচিত বিকল্পটি নির্ধারণ করে যে সফটওয়্যারটি ডিভিশন 1 বা ডিভিশন 2 ব্যবহার করে কিনা।
-PD 5500 (ব্রিটিশ কোড) - ব্রিটিশ চাপ জাহাজ কোড, বিভাগ 3.9, ফ্ল্যাট তাপ এক্সচেঞ্জার টিউব শীট
- EN-13445
এফ316L রাসায়নিক গঠন
| গ্রেডের প্রতীক |
ইউএনএস নম্বর |
অ্যালগরিয়াম |
উপাদান |
রচনা % |
| F316L |
S31603 |
১৮ ক্রোমিয়াম, ৮ নিকেল, মলিবডেনম দিয়ে সংশোধিত,
কম কার্বন 316LG |
কার্বন |
0.০৩০ সর্বোচ্চ |
| ম্যাঙ্গানিজ |
2.00 সর্বোচ্চ |
| ফসফরাস |
0.045 সর্বোচ্চ |
| সালফার |
0.০৩০ সর্বোচ্চ |
| সিলিকন |
1.00 সর্বোচ্চ |
| নিকেল |
10.০-১৫।0 |
| ক্রোমিয়াম |
16.০-১৮।0 |
| মলিবডেনাম |
2.00-৩।00 |
| নাইট্রোজেন |
0.10 |
F304Lরাসায়নিক গঠনঃ
| সি |
এমএন |
পি |
এস |
হ্যাঁ |
নি |
সিআর |
| 0.03 |
2 |
0.045 |
0.03 |
1 |
৮-১৩ |
১৮-২০ |
টিউব শীট এবং বাফেলগুলির ব্যবহার কি?
টিউব শীট এবং বাফেলগুলি সাধারণত বিভিন্ন শিল্পে তাপ এক্সচেঞ্জারগুলিতে ব্যবহৃত হয়, যার মধ্যে রয়েছেঃ
1তেল ও গ্যাসঃ তেল শোধনাগার, গ্যাস প্রক্রিয়াকরণ উদ্ভিদ এবং পেট্রোকেমিক্যাল সুবিধাগুলিতে গরম এবং ঠান্ডা তরলগুলির মধ্যে তাপ স্থানান্তর করতে তাপ এক্সচেঞ্জার ব্যবহার করা হয়।
2. বিদ্যুৎ উৎপাদনঃ বিদ্যুৎ কেন্দ্রগুলিতে তাপ এক্সচেঞ্জারগুলি বাষ্প বা গ্যাস থেকে জল থেকে তাপ স্থানান্তর করতে ব্যবহৃত হয়, যা তারপরে বিদ্যুৎ উত্পাদন করতে ব্যবহৃত হয়।
3রাসায়নিক প্রক্রিয়াকরণঃ বিভিন্ন রাসায়নিকের উৎপাদনে তরলগুলির মধ্যে তাপ স্থানান্তর করতে রাসায়নিক প্রক্রিয়াকরণ সুবিধাগুলিতে তাপ এক্সচেঞ্জার ব্যবহার করা হয়।
4খাদ্য ও পানীয়ঃ খাদ্য ও পানীয় উৎপাদনে গরম এক্সচেঞ্জার ব্যবহার করা হয় প্রক্রিয়াজাতকরণের সময় উপাদান শীতল বা গরম করার জন্য।
5. এইচভিএসিঃ তাপ এক্সচেঞ্জারগুলি বায়ু এবং তরলগুলির মধ্যে তাপ স্থানান্তর করতে গরম, বায়ুচলাচল এবং এয়ার কন্ডিশনার সিস্টেমে ব্যবহৃত হয়, যা অভ্যন্তরীণ তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণে সহায়তা করে।
এই সমস্ত শিল্পে, টিউব শীট এবং বাফেলগুলি দক্ষ তাপ স্থানান্তর নিশ্চিত করতে এবং তাপ এক্সচেঞ্জারের কাঠামোগত অখণ্ডতা বজায় রাখতে গুরুত্বপূর্ণ ভূমিকা পালন করে।
