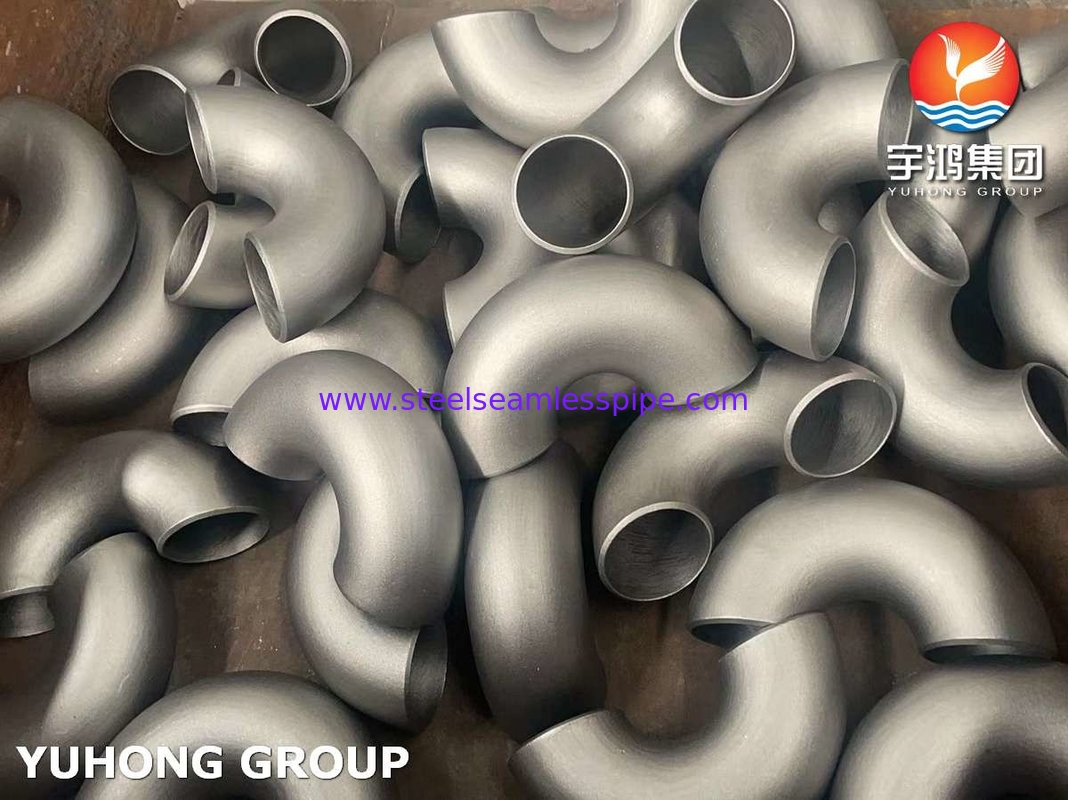

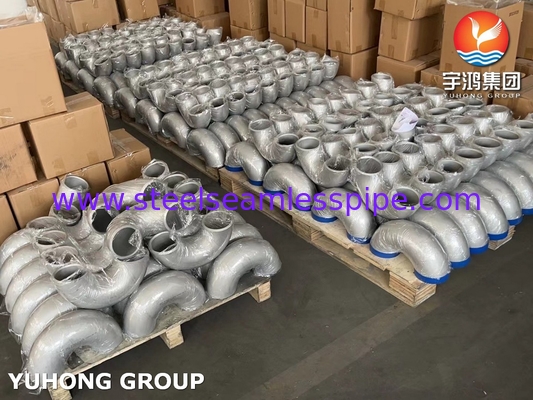

স্টেইনলেস স্টীল/ডুপ্লেক্স স্টীল বটওয়েল্ড ফিটিং 180 ডিগ্রি রিটার্ন এলকোট ASME B169
স্টেইনলেস স্টীল 180 ডিগ্রী কোণু পাইপিং সিস্টেমের একটি গুরুত্বপূর্ণ ফিটিং, পাইপিং বিন্যাসে একটি ধারালো বাঁক তৈরি করার জন্য ডিজাইন করা হয়। সাধারণত উচ্চ মানের স্টেইনলেস স্টীল থেকে তৈরি,যেমন 304 বা 316 শ্রেণীর, এটি দুর্দান্ত জারা প্রতিরোধের, স্থায়িত্ব এবং শক্তি সরবরাহ করে, যা খাদ্য প্রক্রিয়াকরণ, রাসায়নিক শিল্প এবং এইচভিএসি সিস্টেম সহ বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য এটি আদর্শ করে তোলে।
এই কব্জিগুলি তরল বা গ্যাসের প্রবাহকে পরিচালনা করতে সহায়তা করে, চাপের পতনকে হ্রাস করে এবং প্রবাহের দক্ষতা অনুকূল করে তোলে।যা ঘূর্ণিঝড় এবং সম্ভাব্য আটকে যাওয়া হ্রাস করেব্যবহারের উপর নির্ভর করে, তারা বিভিন্ন প্রাচীরের বেধে উত্পাদিত হতে পারে, যা নিশ্চিত করে যে তারা চরম তাপমাত্রা এবং চাপ সহ্য করতে পারে।
উত্পাদন প্রক্রিয়া প্রায়ই forging জড়িত, যা শক্তি এবং অখণ্ডতা উন্নত। মাত্রা এবং মান বিভিন্ন মেট্রিক্স, যেমন ANSI, ASTM, বা DIN,বিদ্যমান পাইপিং সিস্টেমের সাথে সামঞ্জস্যতা নিশ্চিত করাএছাড়াও, বিভিন্ন ইনস্টলেশনের প্রয়োজনীয়তা পূরণের জন্য স্টেইনলেস স্টিলের কোমরগুলি বিভিন্ন আকার এবং কনফিগারেশনে পাওয়া যায়।
ইনস্টলেশনটি সাধারণত সহজ, সিস্টেমের নকশার উপর নির্ভর করে ওয়েল্ডিং, গ্রিডযুক্ত সংযোগ বা ফ্ল্যাঞ্জযুক্ত জয়েন্ট ব্যবহার করে। রক্ষণাবেক্ষণ সাধারণত সহজ,কারণ স্টেইনলেস স্টীল রং এবং মরিচা প্রতিরোধী, যা দীর্ঘায়ু এবং প্রতিস্থাপনের চাহিদা হ্রাস করতে অবদান রাখে।
রাসায়নিক গঠনঃ
|
গ্রেড
ডাব্লুপি
|
ইউএনএস
|
সি |
এমএন |
পি |
এস |
হ্যাঁ |
নি |
সিআর |
মো |
টিআই |
এন |
অন্যান্য |
| WP304 |
S30400 |
0.08 সর্বোচ্চ |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
8.০-১১।0 |
18.0-20.0 |
... |
... |
... |
... |
| WP304L |
এস৩০৪০৩ |
0.03 সর্বোচ্চ |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
8.০-১২।0 |
18.0-20.0 |
... |
... |
... |
... |
| WP304H |
S30409 |
0.০৪-০।10 |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
8.০-১১।0 |
18.0-20.0 |
... |
... |
... |
... |
| WP309 |
S30900 |
0.20 সর্বোচ্চ |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
12.০-১৫।0 |
22.০-২৪।0
|
... |
... |
... |
... |
| WP310S |
S31008 |
0.08 সর্বোচ্চ |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
19.০-২২।0 |
24.০-২৬।0 |
... |
... |
... |
... |
| WP310H |
S31009 |
0.০৪-০।10 |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
19.০-২২।0 |
24.০-২৬।0 |
... |
... |
... |
... |
| WP316 |
S31600 |
0.08 সর্বোচ্চ |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
10.০-১৪।0 |
16.০-১৮।0 |
2.০-৩।0 |
... |
... |
... |
| WP316L |
S31603 |
0.03 সর্বোচ্চ |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
10.০-১৪।0 |
16.০-১৮।0 |
2.০-৩।0 |
... |
... |
... |
| WP317 |
S31700 |
0.08 সর্বোচ্চ |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
11.০-১৫।0 |
18.0-20.0 |
3.০-৪0 |
... |
... |
... |
| WP317L |
S31703 |
0.03 সর্বোচ্চ |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
11.০-১৫।0 |
18.0-20.0 |
3.০-৪0 |
... |
... |
... |
| WP321 |
S32100 |
0.08 সর্বোচ্চ |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
9.০-১২।0 |
17.০-১৯।0 |
... |
5x ((C+N)
-০.07
|
... |
... |
| WP321H |
S32109 |
0.০৪-০।10 |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
9.০-১২।0 |
17.০-১৯।0 |
... |
4x ((C+N)
-০.07
|
... |
... |
| WP347 |
S34700 |
0.08 সর্বোচ্চ |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
9.০-১২।0 |
17.০-১৯।0 |
... |
... |
... |
Nb
১০xসি-১1
|
| WP347H |
S34709 |
0.০৪-০।10 |
2.00 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
9.০-১২।0 |
17.০-১৯।0 |
... |
... |
... |
Nb
8xC-1.1
|
| WPS31254 |
S31254 |
0.02 সর্বোচ্চ |
1.00 সর্বোচ্চ |
0.03 সর্বোচ্চ |
0.01 সর্বোচ্চ |
0.08 সর্বোচ্চ |
17.5-185 |
19.5-20.5 |
6.০-৬5 |
... |
0.১৮-০25 |
ক
0.৫-১.0
|
| WPS31803 |
S31803 |
0.03 সর্বোচ্চ |
2.00 সর্বোচ্চ |
0.03 সর্বোচ্চ |
0.02 সর্বোচ্চ |
1.00 সর্বোচ্চ |
4.৫-৬5 |
21.০-২৩।0 |
2.৫-৩।5 |
... |
0.০৮-০20 |
... |
| WPS32205 |
S32205 |
0.03 সর্বোচ্চ |
2.00 সর্বোচ্চ |
0.03 সর্বোচ্চ |
0.02 সর্বোচ্চ |
1.00 সর্বোচ্চ |
4.৫-৬5 |
22.০-২৩।0 |
3.০-৩।5 |
... |
0.১৪-০20 |
... |
| WPS32750 |
S32750 |
0.03 সর্বোচ্চ |
1.২ সর্বোচ্চ |
0.০৩৫ সর্বোচ্চ |
0.02 সর্বোচ্চ |
0.8 সর্বোচ্চ |
6.০-৮0 |
24.০-২৬।0 |
3.০-৫0 |
... |
0.২৪-০32 |
ক
0.5 সর্বোচ্চ
|
|
...
|
|
|
|
|
|
|
|
|
|
|
|
|
যান্ত্রিক বৈশিষ্ট্যঃ
|
গ্রেড
ডাব্লুপি
|
সলিউশন
তাপমাত্রা, মিনিট, °F (((°C)
|
ফলন শক্তি
মিনিট, ক্সি (এমপিএ)
|
টান শক্তি
মিনিট, ক্সি (এমপিএ)
|
২ ইঞ্চিতে লম্বা হবে।
অথবা ৫০ মিমি, মিনিট (%) |
এইচবিডব্লিউ
সর্বাধিক
|
| WP304 |
১৯০০ ((১০৪০) |
৩০ ((২০৫) |
৭৫ ((৫১৫) |
28 |
... |
|
WP304L
|
১৯০০ ((১০৪০) |
২৫৭০ |
৭০ ((৪৮৫) |
28 |
... |
| WP304H |
১৯০০ ((১০৪০) |
৩০ ((২০৫) |
৭৫ ((৫১৫) |
28 |
... |
| WP309 |
১৯০০ ((১০৪০) |
৩০ ((২০৫) |
৭৫ ((৫১৫) |
28 |
... |
| WP310S |
১৯০০ ((১০৪০) |
৩০ ((২০৫) |
৭৫ ((৫১৫) |
28 |
... |
| WP310H |
১৯০০ ((১০৪০) |
৩০ ((২০৫) |
৭৫ ((৫১৫) |
28 |
... |
| WP316 |
১৯০০ ((১০৪০) |
৩০ ((২০৫) |
৭৫ ((৫১৫) |
28 |
... |
| WP316L |
১৯০০ ((১০৪০) |
২৫৭০ |
৭০ ((৪৮৫) |
28 |
... |
| WP317 |
১৯০০ ((১০৪০) |
৩০ ((২০৫) |
৭৫ ((৫১৫) |
28 |
... |
| WP317L |
১৯০০ ((১০৪০) |
৩০ ((২০৫) |
৭৫ ((৫১৫) |
28 |
... |
| WP321 |
১৯০০ ((১০৪০) |
৩০ ((২০৫) |
৭৫ ((৫১৫) |
28 |
... |
| WP321H |
১৯২৫ ((১০৫০) |
৩০ ((২০৫) |
৭৫ ((৫১৫) |
28 |
... |
| WP347 |
১৯০০ ((১০৪০) |
৩০ ((২০৫) |
৭৫ ((৫১৫) |
28 |
... |
| WP347H |
১৯২৫ ((১০৫০) |
৩০ ((২০৫) |
৭৫ ((৫১৫) |
28 |
... |
| WPS31254 |
২১০০ ((১১৫০) |
৪৪ ((৩০০) |
94 ((650) থেকে 119 ((820) |
28 |
... |
| WPS31803 |
১৮৭০-২০১০ ((১০২০-১১০০) |
৬৫ ((৪৫০) |
৯০ ((৬২০) |
20 |
290 |
| WPS32205 |
১৮৭০-২০১০ ((১০২০-১১০০) |
৬৫ ((৪৫০) |
95 ((655) |
20 |
290 |
| WPS32750 |
1920-2060 ((1025-1125) |
৮০ ((৫৫০) |
১১৬৮০-১৪০৯৬৫ |
15 |
310 |
| ... |
|
|
|
|
|
180 ডিগ্রী কোণার মাত্রাঃ
|
|
| নামমাত্র আকার |
বাইরের ব্যাসার্ধ
(মিমি)
|
কেন্দ্র থেকে কেন্দ্র |
মুখোমুখি |
| 180° রিটার্ন |
| ডিএন |
এনপিএস |
ওভারডোজ |
ও |
কে |
| এলআর |
এস আর |
এলআর |
এস আর |
| 15 |
অর্ধেক |
21.3 |
76
|
- |
48 |
- |
| 20 |
৩/৪ |
26.7 |
76 |
- |
51 |
- |
| 25 |
1 |
33.4 |
76 |
51 |
56 |
41 |
| 32 |
১/৪ |
42.2 |
95 |
64 |
70 |
52 |
| 40 |
১.৫ |
48.3 |
114 |
76 |
83 |
62 |
| 50 |
2 |
60.3 |
152 |
102 |
106 |
81 |
| 65 |
২.৫ |
73.0 |
190 |
127 |
132 |
100 |
| 80 |
3 |
88.9 |
229 |
152 |
159 |
121 |
| 90 |
৩.৫ |
101.6 |
267 |
178 |
184 |
140 |
| 100 |
4 |
114.3 |
305 |
203 |
210 |
159 |
| 125 |
5 |
141.3 |
381 |
254 |
262 |
197 |
| 150 |
6 |
168.3 |
457 |
305 |
313 |
237 |
| 200 |
8 |
219.1 |
610 |
406 |
414 |
313 |
| 250 |
10 |
273.0 |
762 |
508 |
518 |
391 |
| 300 |
12 |
323.8 |
914 |
609 |
619 |
467 |
| 350 |
14 |
355.6 |
1067 |
711 |
711 |
533 |
| 400 |
16 |
406.4 |
1219 |
813 |
813 |
610 |
| 450 |
18 |
457.0 |
1372 |
914 |
914 |
686 |
| 500 |
20 |
508.0 |
1524 |
1016 |
1016 |
762 |
| 550 |
22 |
559.0 |
1676 |
1118 |
1118 |
838 |
| 600 |
24 |
610.0 |
1829 |
1219 |
1219 |
914 |
| 650 |
26 |
660.0 |
- |
- |
- |
- |
| 700 |
28 |
711.0 |
- |
- |
- |
- |
| 750 |
30 |
762.0 |
- |
- |
- |
- |
| 800 |
32 |
813.0 |
- |
- |
- |
- |
| 850 |
34 |
864.0 |
- |
- |
- |
- |
| 900 |
36 |
914.0 |
- |
- |
- |
- |
| 950 |
38 |
965.0 |
- |
- |
- |
- |
| 1000 |
40 |
1016.0 |
- |
- |
- |
- |
| 1050 |
42 |
1067.0 |
- |
- |
- |
- |
| 1100 |
44 |
1118.0 |
- |
- |
- |
- |
| 1150 |
46 |
1168.0 |
- |
- |
- |
- |
| 1200 |
48 |
1219.0 |
- |
- |
- |
- |
অ্যাপ্লিকেশনঃ
1রাসায়নিক প্রক্রিয়াকরণঃ
- চমৎকার ক্ষয় প্রতিরোধের কারণে রাসায়নিক পরিবহনের জন্য পাইপলাইনে ব্যবহৃত হয়।
2তেল ও গ্যাস শিল্প:
- বিভিন্ন পাইপিং সিস্টেমের জন্য উপযুক্ত, যেখানে স্থায়িত্ব অত্যন্ত গুরুত্বপূর্ণ, অফশোর প্ল্যাটফর্ম সহ।
3খাদ্য ও পানীয়:
-সাধারণত স্বাস্থ্যকর অ্যাপ্লিকেশনগুলিতে পাওয়া যায় যেখানে স্বাস্থ্যকরতা অপরিহার্য, যেমন ব্রোয়ারি এবং দুগ্ধজাত পণ্যগুলিতে।
4ফার্মাসিউটিক্যালস:
-যেসব সিস্টেমে পরিষ্কার পরিচ্ছন্নতা এবং দূষণ প্রতিরোধ অত্যন্ত গুরুত্বপূর্ণ।
5জল পরিশোধনঃ
- ক্ষয় এবং ক্ষয় প্রতিরোধের কারণে পৌর ও শিল্প জল সিস্টেমে প্রয়োগ করা হয়।
6সামুদ্রিক অ্যাপ্লিকেশনঃ
-জাহাজ নির্মাণ এবং সামুদ্রিক অবকাঠামোর জন্য আদর্শ, লবণাক্ত জলের ক্ষয় প্রতিরোধের কারণে।
7. এইচভিএসি সিস্টেমঃ
- গরম, বায়ুচলাচল, এবং বায়ু কন্ডিশনার সিস্টেমগুলিতে ব্যবহৃত হয়।
