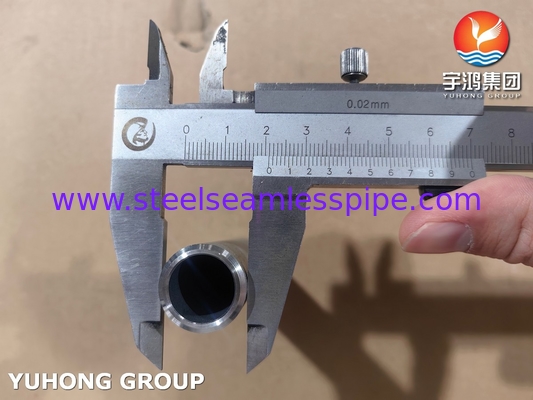

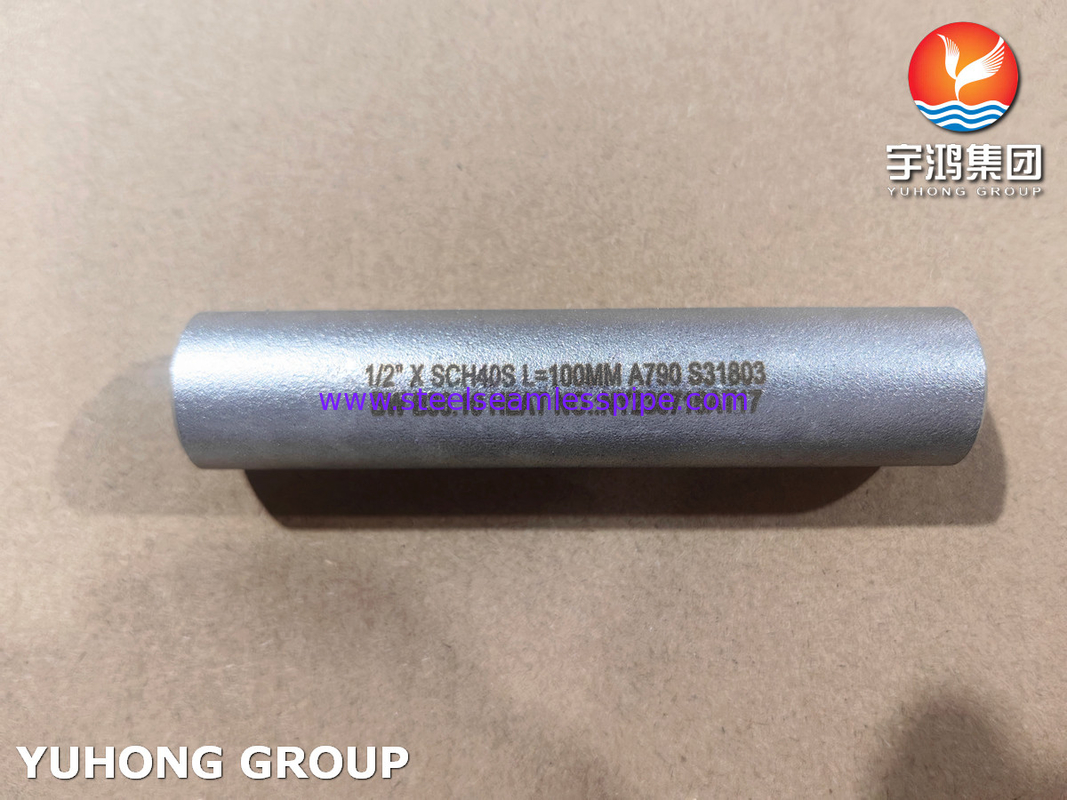

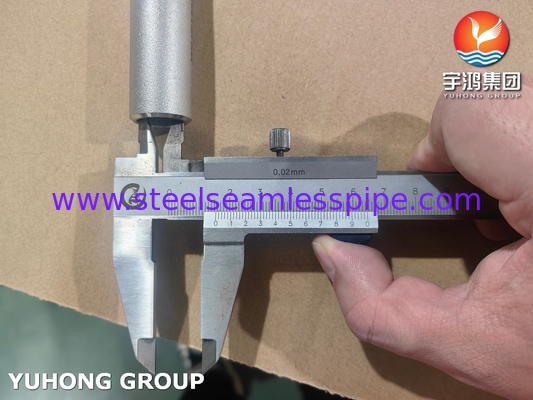

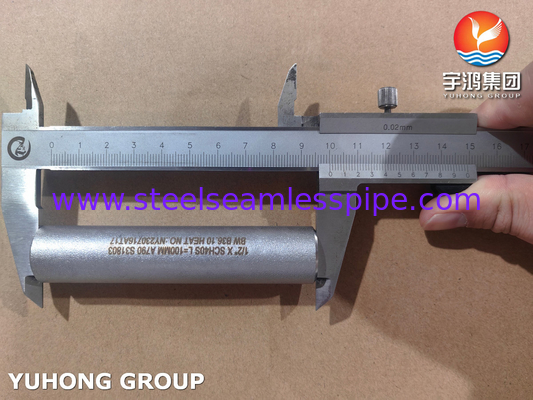

ASME B36.10 ASTM A790 UNS S31803 ডুপ্লেক্স স্টিল পাইপ Nipple
পাইপ স্তনবৃন্তপাইপিং সিস্টেমের মধ্যে দুটি অন্যান্য ফিটিং বা পাইপ সংযোগের জন্য ডিজাইন করা পাইপের ছোট দৈর্ঘ্য যা সাধারণত গহ্বরযুক্ত শেষ থাকে। তারা বিভিন্ন শিল্পে অপরিহার্য উপাদান,তরল ও গ্যাস পরিবহনের জন্য দক্ষ ও নির্ভরযোগ্য সংযোগ প্রদানপাইপ ন্যাপলগুলির সহজ কিন্তু কার্যকর নকশা তাদের গৃহস্থালি নলনির্মাণ থেকে জটিল শিল্প সিস্টেম পর্যন্ত বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহার করার অনুমতি দেয়।
পাইপ নিপলসের উপকারিতা
- স্থায়িত্বঃ সাধারণত শক্তিশালী উপকরণ (যেমন, ইস্পাত, ব্রোঞ্জ, বা পিভিসি) থেকে তৈরি, পাইপ nipples বিভিন্ন শর্ত সহ্য করতে নির্মিত হয়।
- ইনস্টলেশনের সহজতা: তাদের গহ্বরযুক্ত শেষগুলি দ্রুত এবং সহজ সমাবেশের অনুমতি দেয়, ইনস্টলেশনগুলি দক্ষ করে তোলে।
- বিভিন্ন আকারেরঃ বিভিন্ন ব্যাসার্ধ এবং দৈর্ঘ্যের মধ্যে পাওয়া যায়, পাইপ nipples বিভিন্ন প্রয়োজন এবং অ্যাপ্লিকেশন ফিট করতে পারেন।
স্পেসিফিকেশন
| বিশেষ উল্লেখ |
ASTM A790 / ASME SA790 |
| মাত্রা |
এএসএমই বি৩৬।10 |
| গ্রেড |
ডুপ্লেক্স S31803, S32205, S32750, S32760 |
| সাধারণ আকার |
1/2 ′′, 1", 1.1/2", 2"... sch.40, sch80, sch160 |
| শেষ |
পিবিই (প্লান এন্ডস) |
ইউএনএস এস৩১৮০৩ এর সমতুল্য গ্রেডপাইপ নিপল
| মানক |
ওয়ার্কস্টপ এনআর। |
ইউএনএস |
| ডুপ্লেক্স 2205 |
1.৪৪৬২/১।4462 |
S31803 / S32205 |
রাসায়নিক গঠনইউএনএস এস৩১৮০৩ পাইপ নিপল
| সিআর |
নি
|
মো
|
সি
|
ডব্লিউ
|
ক
|
| 24.০-২৬।0 |
6.০-৮0 |
3.০-৪0 |
0.০৩০ সর্বোচ্চ |
0.৫-১.0 |
0.৫০-১0 |
|
এন
|
এমএন
|
হ্যাঁ
|
পি
|
এস
|
Fe
|
| 0.২-০।3 |
1.00 সর্বোচ্চ |
1.0 সর্বোচ্চ |
0.০৩ ম্যাক্স |
0.01 সর্বোচ্চ |
ব্যালেন্স |
ইউএনএস S31803 পাইপ নিপলের যান্ত্রিক বৈশিষ্ট্য
| টান শক্তি, ksi |
.২% ইন্ডেক্স স্ট্রেনথ, ক্সি
|
% 50 মিমিতে প্রসারিত
|
কঠোরতা ম্যাক্স.
|
| 109 |
80 |
25 |
২৮ এইচআরসি |
এএসটিএম এ৭৯০ পাইপ নিপলসের সাধারণ প্রকার
-
থ্রেডযুক্ত স্তনবৃন্তঃ মহিলা থ্রেডযুক্ত জয়েন্টগুলির সাথে সহজ ইনস্টলেশনের জন্য উভয় প্রান্তে পুরুষ থ্রেড।
-
সরল স্তনবৃন্তঃ ওয়েল্ডিং বা অন্যান্য সংযোগের জন্য মসৃণ শেষ।
-
কাস্টম দৈর্ঘ্যঃ নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে বিভিন্ন দৈর্ঘ্যে তৈরি করা যেতে পারে।
ASTM A790 পাইপ স্তনবৃন্ত নির্বাচন করার সময়, এটি বিবেচনা করা অপরিহার্যঃ
-
চাপের রেটিংঃ নিশ্চিত করুন যে স্তনবৃন্তটি প্রত্যাশিত চাপটি পরিচালনা করতে পারে।
-
পরিবেশঃ সম্ভাব্য ক্ষয়কারী কারণগুলি বিবেচনা করুন, বিশেষত সামুদ্রিক বা রাসায়নিক পরিবেশে।
-
শেষ সংযোগঃ আপনার সিস্টেমের নকশার উপর ভিত্তি করে থ্রেডযুক্ত, ঝালাই বা ফ্ল্যাঞ্জযুক্ত।
অ্যাপ্লিকেশন
1. পাইপ সংযোগ
পাইপ নিপল দুটি পাইপের মধ্যে সংযোগকারী হিসাবে কাজ করে, একটি সিস্টেমে পাইপগুলির একটি বিরামবিহীন রূপান্তর এবং সম্প্রসারণের অনুমতি দেয়। এটি বিশেষত নদীর গভীরতা এবং শিল্প অ্যাপ্লিকেশনগুলিতে দরকারী।
2. তরল পরিবহন
এগুলি সাধারণত জল সরবরাহ, তেল এবং রাসায়নিক লাইন সহ তরল এবং গ্যাস পরিবহনকারী সিস্টেমে ব্যবহৃত হয়, নিরাপদ এবং ফুটো মুক্ত সংযোগ নিশ্চিত করে।
3হাইড্রোলিক সিস্টেম
পাইপ স্তনবৃন্ত হাইড্রোলিক সিস্টেমে গুরুত্বপূর্ণ, যা যন্ত্রপাতি অপারেশনের জন্য অপরিহার্য তরল চাপ এবং প্রবাহ বজায় রাখার জন্য পায়ের পাতাগুলি এবং সরঞ্জামগুলিকে সংযুক্ত করে।
4. রাসায়নিক প্রক্রিয়াকরণ
রাসায়নিক কারখানাগুলিতে, বিভিন্ন সরঞ্জামগুলির সাথে সংযোগ স্থাপন এবং ক্ষয়কারী পদার্থগুলি নিরাপদে পরিবহনের জন্য পাইপ স্তনবৃন্ত ব্যবহার করা হয়, প্রায়শই অতিরিক্ত স্থায়িত্বের জন্য স্টেইনলেস স্টিলের মতো বিশেষ উপকরণ থেকে তৈরি করা হয়.
5শিল্প সরঞ্জাম
এগুলি কম্প্রেসার, পাম্প এবং যন্ত্রপাতি সহ বিভিন্ন শিল্প সরঞ্জাম অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, যা বহুমুখী সমাবেশ কনফিগারেশনের অনুমতি দেয়।
6. সামুদ্রিক অ্যাপ্লিকেশন
সামুদ্রিক পরিবেশে, পাইপ স্তনবৃন্তগুলি প্রায়শই নদীর গভীরতা এবং জ্বালানী সিস্টেমে ব্যবহৃত হয়, যেখানে জারা প্রতিরোধের এবং নির্ভরযোগ্যতা সমালোচনামূলক।
