ANSI / ASME B16.5 ASTM A105 কার্বন ইস্পাত ব্লাইন্ড ফ্ল্যাঞ্জ ফোরজড ফ্ল্যাঞ্জ
এএসটিএম এ১০৫ একটি স্ট্যান্ডার্ড স্পেসিফিকেশন যা চাপ ব্যবস্থায় পরিবেষ্টিত এবং উচ্চ তাপমাত্রা পরিষেবা জন্য কাঠের কার্বন ইস্পাত পাইপিং উপাদানগুলিকে কভার করে।A105 ফ্ল্যাঞ্জগুলি সাধারণত উচ্চ চাপ এবং উচ্চ তাপমাত্রা অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়. তারা বিভিন্ন ধরণের যেমন ওয়েল্ড ঘাড়, স্লিপ-অন, সকেট ওয়েল্ড, থ্রেডেড, অন্ধ এবং ল্যাপ জয়েন্ট ফ্ল্যাঞ্জগুলিতে পাওয়া যায়। অন্ধ ফ্ল্যাঞ্জগুলি পাইপিং সিস্টেম বা জাহাজের শেষগুলি বন্ধ করতে ব্যবহৃত হয়,এবং তাদের কোন পাইপ দিয়ে প্রবেশ করার জন্য কোন খোলার নেইতারা সাধারণত তরল বা গ্যাসের প্রবাহ রোধ করার জন্য পাইপের শেষগুলি বন্ধ করতে ব্যবহৃত হয়।অন্ধ ফ্ল্যাঞ্জ চাপ প্রয়োগ করার আগে শেষ বন্ধ করে একটি পাইপলাইন বা জাহাজ চাপ পরীক্ষা জন্য ব্যবহার করা হয়.
এএসটিএম এ১০৫ এবং এএসটিএম এ১০৫এন ফ্ল্যাঞ্জের মধ্যে পার্থক্য মূলত তাপ চিকিত্সা, যান্ত্রিক বৈশিষ্ট্য এবং অ্যাপ্লিকেশন উপযুক্ততার চারপাশে ঘোরেঃ
তাপ চিকিত্সাঃ
- এএসটিএম এ১০৫ঃ কাঠামো তৈরির অবস্থায় ব্যবহার করা হয়, যার অর্থ কাঠামো তৈরির বাইরে অতিরিক্ত তাপ চিকিত্সা নেই।
- এএসটিএম এ১০৫এনঃ উন্নত যান্ত্রিক বৈশিষ্ট্যগুলির জন্য মাইক্রোস্ট্রাকচারকে পরিমার্জন করার জন্য নরমালাইজেশন (একটি নির্দিষ্ট তাপমাত্রায় গরম করা এবং তারপরে বায়ু শীতল করা) প্রয়োজন।
যান্ত্রিক বৈশিষ্ট্যঃ
- A105N সাধারণত স্বাভাবিককরণের কারণে উন্নত অনমনীয়তা, শক্তি এবং নমনীয়তা প্রদর্শন করে। এটি A105 এর তুলনায় উচ্চতর ফলন / প্রসার্য শক্তি এবং আরও ভাল প্রসারিত হতে পারে।
- A105N প্রায়শই পর্যাপ্ত দৃness়তা নিশ্চিত করার জন্য চার্পি ভি-নট প্রভাব পরীক্ষার প্রয়োজন হয়, বিশেষত নিম্ন তাপমাত্রা বা চক্রীয় লোডিং অ্যাপ্লিকেশনগুলির জন্য। A105 এই জাতীয় পরীক্ষা বাধ্যতামূলক করে না।

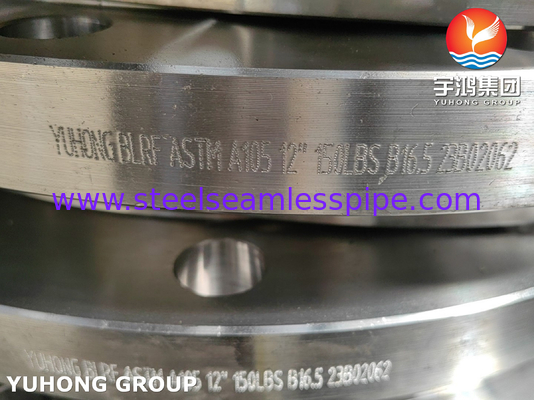

এএসটিএম এ১০৫ কার্বন স্টিল ব্লাইন্ড ফ্ল্যাঞ্জ
| উপাদান গ্রেড |
ASTM A105 / ASME A105N |
| স্ট্যান্ডার্ড |
ANSI / ASME B165 |
| উত্পাদন পদ্ধতি |
জালিয়াতি |
| আকার |
1/2 "থেকে 48" |
| ক্লাস |
১৫০, ৩০০, ৪০০, ৬০০, ৯০০, ১৫০০, ২৫০০ |
| সারফেস ট্রিটমেন্ট |
গ্যালভানাইজড/অ্যান্টি-কোরোশন লেপ/কালো পেইন্টিং |
| প্রয়োগ |
পাইপ সংযোগের জন্য |
ফ্ল্যাঞ্জের গ্রেড
স্টেইনলেস স্টীল ফ্ল্যাঞ্জঃ F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L ইত্যাদি
ডুপ্লেক্স স্টিল ফ্ল্যাঞ্জঃ UNS S31803, 2205, S31254 (254SMO)
সুপার ডুপ্লেক্স স্টিল ফ্ল্যাঞ্জঃ UNS S32750, UNS S32760, UNS S32304, S31500
কার্বন ইস্পাত ফ্ল্যাঞ্জঃ এএসটিএম A105, A105N ইত্যাদি
অ্যালোয় স্টিল ফ্ল্যাঞ্জঃ F1, F11, F22, F5, F9, F91 ইত্যাদি
নিকেল অ্যালোয় ফ্ল্যাঞ্জ নিচের মত
Monel 400 & K500,
ইনকোনেল ৬০০, ৬০১, ৬১৭, ৬২৫, ৬৯০, ৭১৮, এক্স-৭৫০।
ইনকোলয়েড ৮০০, ৮০০এইচ, ৮০০এইচটি, ৮২৫, ৯২৫।
হ্যাস্টেলয় সি২২, সি৪, সি২৭৬, এস, সি২০০০, জি৩০, জি৩৫, এক্স, এন, বি, বি-২, বি-৩।
বিভিন্ন ধরণের ফ্ল্যাঞ্জ আমরা নীচের হিসাবে সরবরাহ করতে পারিঃ
1স্লিপ-অন ফ্ল্যাঞ্জস।
স্লিপ-অন ফ্ল্যাঞ্জগুলির ওয়েল্ডিং নেকের ফ্ল্যাঞ্জগুলির তুলনায় কম প্রাথমিক ব্যয় রয়েছে কারণ তাদের পাইপটি দৈর্ঘ্যে কাটাতে কম নির্ভুলতার প্রয়োজন হয় এবং তারা সমাবেশে আরও সহজ সারিবদ্ধতা সরবরাহ করে। তবে,অভ্যন্তরীণ চাপ অধীনে তাদের হিসাব শক্তি প্রায় 2/3 এর জোড়া ঘাড় flanges এর শক্তিস্লিপ-অন ফ্ল্যাঞ্জগুলি 1500 পাউন্ডের স্ট্যান্ডার্ডের 1/2 "থেকে 21⁄2" আকারের মধ্যে সীমাবদ্ধ।
2গ্রিডযুক্ত ফ্ল্যাঞ্জ
গ্রিডযুক্ত ফ্ল্যাঞ্জগুলি বিশেষ অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়।তারা ঝালাই ছাড়া একত্রিত করা যেতে পারে এবং অত্যন্ত উচ্চ চাপ সেবা ব্যবহার করা যেতে পারে - বা বায়ুমণ্ডলীয় চাপ কাছাকাছি - যেখানে খাদ ইস্পাত শক্তি জন্য অপরিহার্যগ্রিডযুক্ত ফ্ল্যাঞ্জগুলি তাপমাত্রা বা নমনের চাপ জড়িত অবস্থার জন্য উপযুক্ত নয়, বা এমন চক্রীয় অবস্থার অধীনে যেখানে গ্রিডগুলির মধ্য দিয়ে ফুটো হতে পারে।
3. ওয়েল্ড নেক ফ্ল্যাঞ্জ
ওয়েল্ড নেক ফ্ল্যাঞ্জগুলির একটি দীর্ঘ কোপযুক্ত হাব এবং ধীরে ধীরে বেধের স্থানান্তর রয়েছে।কোপযুক্ত হাব ফ্ল্যাঞ্জের গুরুত্বপূর্ণ শক্তিশালীকরণ এবং ডিশিং প্রতিরোধের সরবরাহ করেউচ্চ চাপ, শূন্যের নিচে বা উচ্চ তাপমাত্রা থেকে উদ্ভূত কঠোর পরিষেবার অবস্থার জন্য এই ধরণের ফ্ল্যাঞ্জ পছন্দসই।

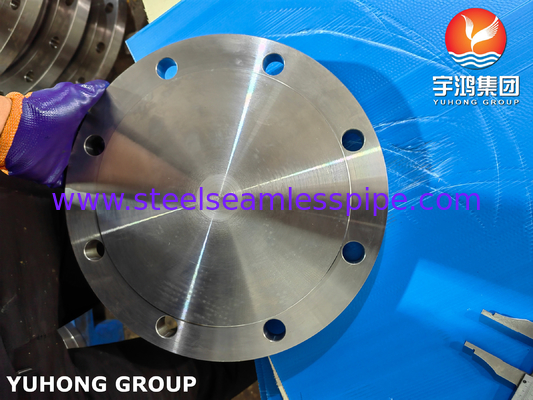

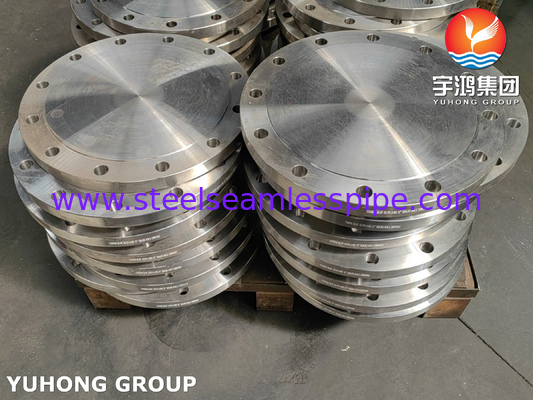

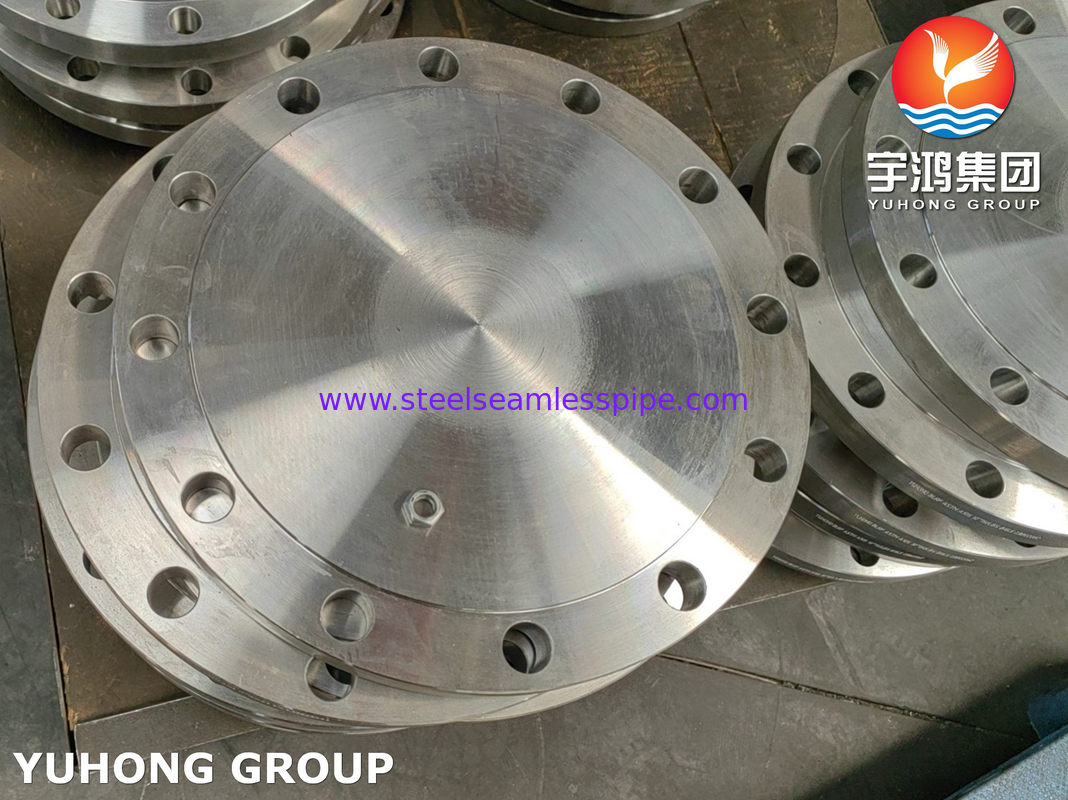

4. ব্লাইন্ড ফ্ল্যাঞ্জ
ব্লাইন্ড ফ্ল্যাঞ্জগুলি পাইপিংয়ের শেষ, ভালভ এবং চাপ জাহাজের খোলার জন্য ব্যবহার করা হয়।ব্লাইন্ড ফ্ল্যাঞ্জ অভ্যন্তরীণ চাপ এবং বোল্ট লোড থেকে উচ্চ চাপ পরিচালনা করতে পারে যেহেতু ব্লাইন্ড ফ্ল্যাঞ্জের সর্বাধিক চাপ কেন্দ্রে বাঁকানো চাপ.
5. সকেট ওয়েল্ড ফ্ল্যাঞ্জ
সকেট ওয়েল্ড ফ্ল্যাঞ্জগুলি ছোট আকারের উচ্চ চাপ পাইপিংয়ে ব্যবহারের জন্য তৈরি করা হয়েছিল।সকেট ওয়েল্ডিং ফ্ল্যাঞ্জগুলি স্লিপ-অন ফ্ল্যাঞ্জের দ্বিগুণ ওয়েল্ডিংয়ের চেয়ে শক্তিশালী এবং আরও বেশি ক্লান্তি শক্তি রয়েছে. অভ্যন্তরীণ ldালাই গ্রাইন্ডিং দ্বারা মসৃণ খাঁজ শর্তগুলি সহজেই অর্জন করা যায়। এই ফ্ল্যাঞ্জটি সাধারণত রাসায়নিক প্রক্রিয়া পাইপিংয়ে ব্যবহৃত হয়।
6. ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ
লেপ জয়েন্ট ফ্ল্যাঞ্জগুলি লেপ জয়েন্ট স্টাবগুলির সাথে ব্যবহৃত হয়। লেপ জয়েন্ট ফ্ল্যাঞ্জগুলি সাধারণত কার্বন বা নিম্ন খাদ ইস্পাত পাইপিং সিস্টেমে ব্যবহৃত হয় যা পরিদর্শন এবং পরিষ্কারের জন্য ঘন ঘন ভেঙে ফেলা প্রয়োজন।তারা কোন পয়েন্ট যেখানে গুরুতর নমন চাপ ঘটে ব্যবহার করা উচিত নয়.
অ্যাপ্লিকেশন
- তেল, গ্যাস এবং অন্যান্য তরল পরিবহনের জন্য পাইপলাইন সিস্টেম
- শোধনাগার এবং রাসায়নিক প্রক্রিয়াকরণ সরঞ্জাম
- তাপ এক্সচেঞ্জার এবং বয়লার
- বিদ্যুৎ উৎপাদন সরঞ্জাম
- অফশোর ড্রিলিং প্ল্যাটফর্ম
