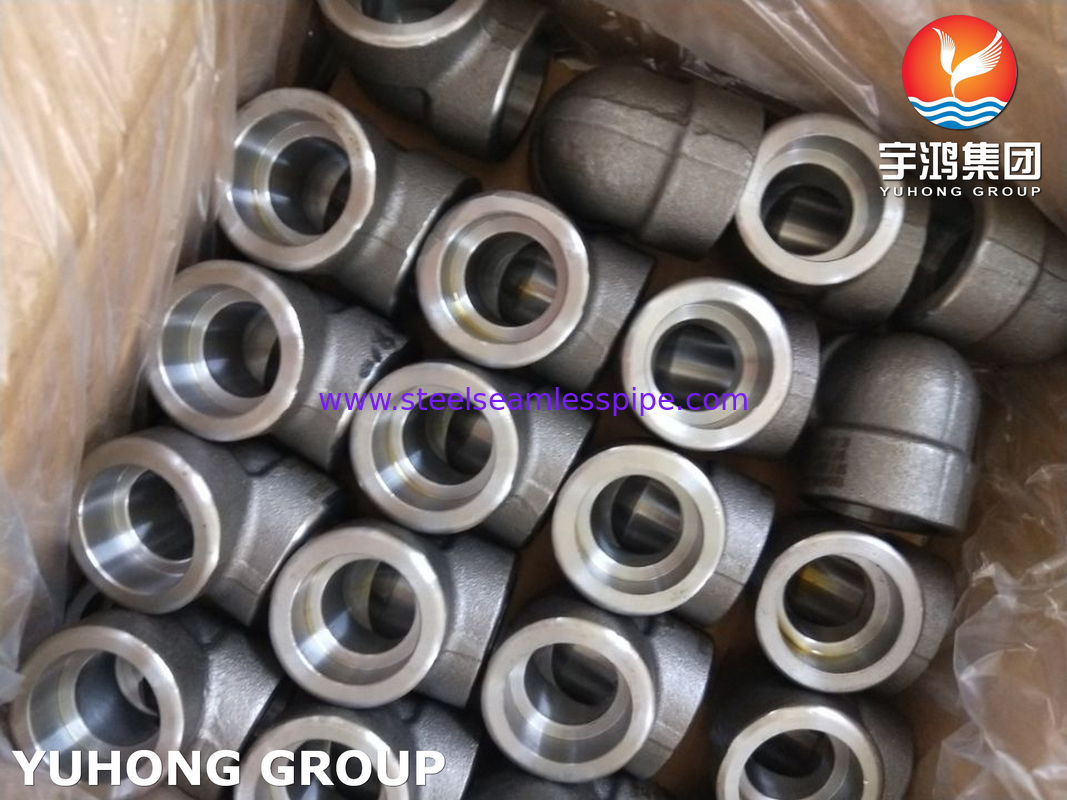

এএসটিএম এ১০৫ কার্বন ইস্পাত ফিটিং, সকেট ওয়েল্ড ৯০ ডিগ্রি এলআর এলবোস ৩০০০ এলবিএস, এএসএমই বি১৬।11
এএসটিএম এ১০৫পাইপিং অ্যাপ্লিকেশনের জন্য কার্বন ইস্পাত কাঠামোর জন্য একটি স্ট্যান্ডার্ড স্পেসিফিকেশন। এটি বিভিন্ন উপাদান যেমন ফ্ল্যাঞ্জ, ফিটিং, ভালভ এবং উচ্চ তাপমাত্রা পরিষেবাতে ব্যবহৃত অন্যান্য অংশগুলিকে কভার করে। সকেট ওয়েল্ড কার্বন ইস্পাত কনুইগুলি প্রবাহের দিক পরিবর্তন করতে পাইপিং সিস্টেমে ব্যবহৃত একটি ধরণের কাঠামোগত ফিটিং।তারা ফিটিং এর recessed এলাকায় পাইপ সন্নিবেশ এবং তারপর fillet ঢালাই দ্বারা সকেট ঢালাই শেষ সঙ্গে পাইপ সংযোগ করার জন্য ডিজাইন করা হয়.এই কার্বন ইস্পাত কনুই ASTM A105 মত উপকরণ থেকে তৈরি করা হয় এবং উচ্চ চাপ এবং উচ্চ তাপমাত্রা অ্যাপ্লিকেশন জন্য উপযুক্ত। তারা বিভিন্ন কোণে পাওয়া যায় (যেমন, 45 ডিগ্রী,90 ডিগ্রী) বিভিন্ন পাইপ কনফিগারেশন সামঞ্জস্য করার জন্য.
এএসটিএম এ১০৫ কার্বন ইস্পাত থেকে তৈরি ফিটিং বিভিন্ন শিল্পের পাইপিং সিস্টেমে ব্যবহৃত উচ্চমানের উপাদান। এই ফিটিংগুলি ASTM A105 কার্বন স্টিল থেকে তৈরি করা হয়,যা উচ্চ চাপ এবং উচ্চ তাপমাত্রা অ্যাপ্লিকেশনে তার শক্তি এবং বহুমুখিতা জন্য পরিচিত একটি সাধারণ উপাদান.এএসটিএম এ 105 কার্বন স্টিল ফোরজড ফিটিংগুলির মধ্যে এলকু, টিস, কাপলিংস, ইউনিয়ন, ক্যাপ, প্লাগ এবং আরও অনেক কিছু অন্তর্ভুক্ত রয়েছে।তারা চ্যালেঞ্জিং অবস্থার অধীনে ফুটো-প্রমাণ সংযোগ এবং চমৎকার কর্মক্ষমতা প্রদান করার জন্য ডিজাইন করা হয়.
কার্বন ইস্পাত সকেট ওয়েল্ড ফিটিং এর বৈশিষ্ট্যঃ
1. উচ্চ শক্তিঃASTM A105 SW কার্বন ইস্পাত ফিটিং উচ্চ শক্তি আছে এবং উচ্চ চাপ অ্যাপ্লিকেশন জন্য উপযুক্ত।
2ক্ষয় প্রতিরোধী:কার্বন ইস্পাত সকেট ওয়েল্ড ফিটিংগুলি প্রায়শই জারা প্রতিরোধী, বিশেষত যখন উপযুক্ত পাইপিং উপকরণ এবং লেপগুলির সাথে ব্যবহার করা হয়।
3সহজ ইনস্টলেশনঃসকেট ওয়েল্ড ফিটিংগুলি ইনস্টল করা সহজ এবং একটি শক্তিশালী, ফুটো প্রতিরোধী জয়েন্ট সরবরাহ করে।
4খরচ-কার্যকরঃASTM A105 SW কার্বন ইস্পাত ফিটিং অন্যান্য উপকরণ তুলনায় খরচ কার্যকর, বিভিন্ন অ্যাপ্লিকেশন জন্য তাদের একটি জনপ্রিয় পছন্দ করে তোলে।
5. বহুমুখী অ্যাপ্লিকেশনঃ এই ফিটিংগুলি তেল ও গ্যাস, রাসায়নিক প্রক্রিয়াকরণ, বিদ্যুৎ উত্পাদন এবং আরও অনেক কিছু সহ বিস্তৃত শিল্পে ব্যবহৃত হয়।
6দীর্ঘায়ু:এই ফিটিংগুলির দীর্ঘ জীবনকাল রয়েছে এবং এটি পরিধান এবং ছিঁড়ে ফেলার প্রতিরোধ করতে পারে, যা বিভিন্ন অ্যাপ্লিকেশনের জন্য এটিকে একটি টেকসই বিকল্প করে তোলে।
7. ব্যাপক প্রাপ্যতা:ASTM A105 SW কার্বন ইস্পাত ফিটিং ব্যাপকভাবে পাওয়া যায় এবং বিভিন্ন সরবরাহকারীদের কাছ থেকে সহজেই সরবরাহ করা যেতে পারে।
8মানদণ্ড মেনে চলাঃএই ফিটিংগুলি এএসটিএম মান অনুযায়ী তৈরি করা হয়, যা গুণমান এবং নির্ভরযোগ্যতা নিশ্চিত করে।
9. উচ্চ তাপমাত্রার প্রতিরোধ ক্ষমতাঃকার্বন ইস্পাত ফিটিংগুলির উচ্চ গলনাঙ্ক রয়েছে এবং উচ্চ তাপমাত্রা সহ্য করতে পারে, যা তাদের উচ্চ তাপমাত্রার অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য উপযুক্ত করে তোলে।
10. বহুমুখী অ্যাপ্লিকেশনঃএই ফিটিংগুলি তেল ও গ্যাস, রাসায়নিক প্রক্রিয়াকরণ, বিদ্যুৎ উত্পাদন এবং আরও অনেক কিছু সহ বিস্তৃত শিল্পে ব্যবহৃত হয়।
স্পেসিফিকেশনঃ
| মাত্রা |
এএসএমই ১৬।11, এমএসএস এসপি-৭৯, এমএসএস এসপি-৯৫, ৮৩, ৯৫, ৯৭, বিএস ৩৭৯৯ |
| স্পেসিফিকেশন |
এএসটিএম এ১০৫, এএসটিএম এসএ১০৫ |
| আকার |
১/৪ থেকে ৪ |
| ক্লাস |
3000 পাউন্ড, 6000 পাউন্ড, 9000 পাউন্ড |
| কব্জি প্রকার |
সকেট ওয়েল্ড (এস/ডাব্লু) এবং স্ক্রুড (এসসিআরডি) √ এনপিটি, বিএসপি, বিএসপিটি |
| ফর্ম |
45/90/180ডিগ লং রেডিউস/কর্ট রেডিউস সকেট ওয়েল্ড এলকোট |
| মূল্য সংযোজন সেবা |
গরম ডুবিয়ে গ্যালভানাইজিং, ইপোক্সি এবং এফবিই লেপ, ইলেক্ট্রো পোলিশ, স্যান্ড ব্লাস্টিং, থ্রেডিং, সোল্ডারিং |
| উৎপাদন গ্রেড |
স্টেইনলেস স্টীল, অ্যালগ্রি স্টীল, ডুপ্লেক্স, নিকেল অ্যালগ্রি, নিম্ন তাপমাত্রা স্টীল, কার্বন স্টীল, কুপ্রো নিকেল |
রাসায়নিক গঠন ((%):
| C ((Max) |
এমএন |
P ((Max) |
S ((Max) |
হ্যাঁ |
ক্যু ((ম্যাক্স) |
নি ((ম্যাক্স) |
Cr ((Max) |
মো ((ম্যাক্স) |
V ((ম্যাক্স) |
| 0.35 |
0.৬-১.05 |
0.035 |
0.04 |
0.1-0.35 |
0.4 |
0.4 |
0.3 |
0.12 |
0.12 |
যান্ত্রিক বৈশিষ্ট্যঃ
| টান শক্তি মিনি. |
ইন্ডিশন স্ট্রেনথ মিনি. |
প্রসারিত মিনিট। |
এলাকার হ্রাস, মিনিট। |
কঠোরতা |
| এমপিএ |
ক্সি |
এমপিএ |
ক্সি |
% |
% |
এইচবিডব্লিউ |
| 485 |
70 |
250 |
36 |
22 |
30 |
১৩৭-১৮৭ |
অ্যাপ্লিকেশনঃ
এএসটিএম এ 105 সকেট ওয়েল্ড কার্বন ইস্পাত ফিটিংগুলি তাদের উচ্চ শক্তি, স্থায়িত্ব এবং জারা প্রতিরোধের কারণে বিভিন্ন শিল্পে সাধারণত ব্যবহৃত হয়।ASTM A105 SW কার্বন ইস্পাত ফিটিং এর কিছু সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ:
1. তেল ও গ্যাস শিল্প:এই ফিটিংগুলি তেল শোধনাগার, পেট্রোকেমিক্যাল প্ল্যান্ট এবং তেল, গ্যাস এবং অন্যান্য হাইড্রোকার্বন পরিবহনকারী পাইপিং সিস্টেমের জন্য গ্যাস প্রক্রিয়াকরণ সুবিধাগুলিতে ব্যবহৃত হয়।
2রাসায়নিক প্রক্রিয়াকরণঃASTM A105 সকেট ওয়েল্ড ফিটিংগুলি রাসায়নিক উদ্ভিদের জন্য আদর্শ যেখানে ক্ষয়কারী তরলগুলি পাইপিং সিস্টেমের মাধ্যমে পরিবহন করা হয়।
3বিদ্যুৎ উৎপাদনঃএগুলি বিদ্যুৎ কেন্দ্রগুলিতে পাইপিং সিস্টেমের জন্য ব্যবহৃত হয় যা উচ্চ তাপমাত্রা এবং চাপে বাষ্প, জল এবং অন্যান্য তরল পরিচালনা করে।
4জাহাজ নির্মাণ:ASTM A105 সকেট ওয়েল্ড ফিটিংগুলি জাহাজ এবং সামুদ্রিক জাহাজের বিভিন্ন পাইপিং সিস্টেমের জন্য জাহাজ নির্মাণে ব্যবহৃত হয়।
5নির্মাণ শিল্প:এই ফিটিংগুলি পাইপ, গরম এবং বায়ুচলাচল সিস্টেমের জন্য নির্মাণ প্রকল্পে ব্যবহৃত হয়। তারা পাইপ এবং নল সংযোগের জন্য এইচভিএসি সিস্টেমেও ব্যবহৃত হয়।
6. পানি পরিশোধন কেন্দ্র:এই ফিটিংগুলি জল এবং বর্জ্য জল বিতরণ এবং চিকিত্সার জন্য জল চিকিত্সা ইনস্টলেশনে অ্যাপ্লিকেশন খুঁজে পায়।
7খাদ্য ও পানীয় শিল্প:এএসটিএম এ১০৫ সকেট ওয়েল্ড ফিটিংগুলি খাদ্য প্রক্রিয়াকরণ কারখানায় ব্যবহৃত হয় যেখানে স্বাস্থ্যকর পাইপিং সিস্টেম প্রয়োজন।
