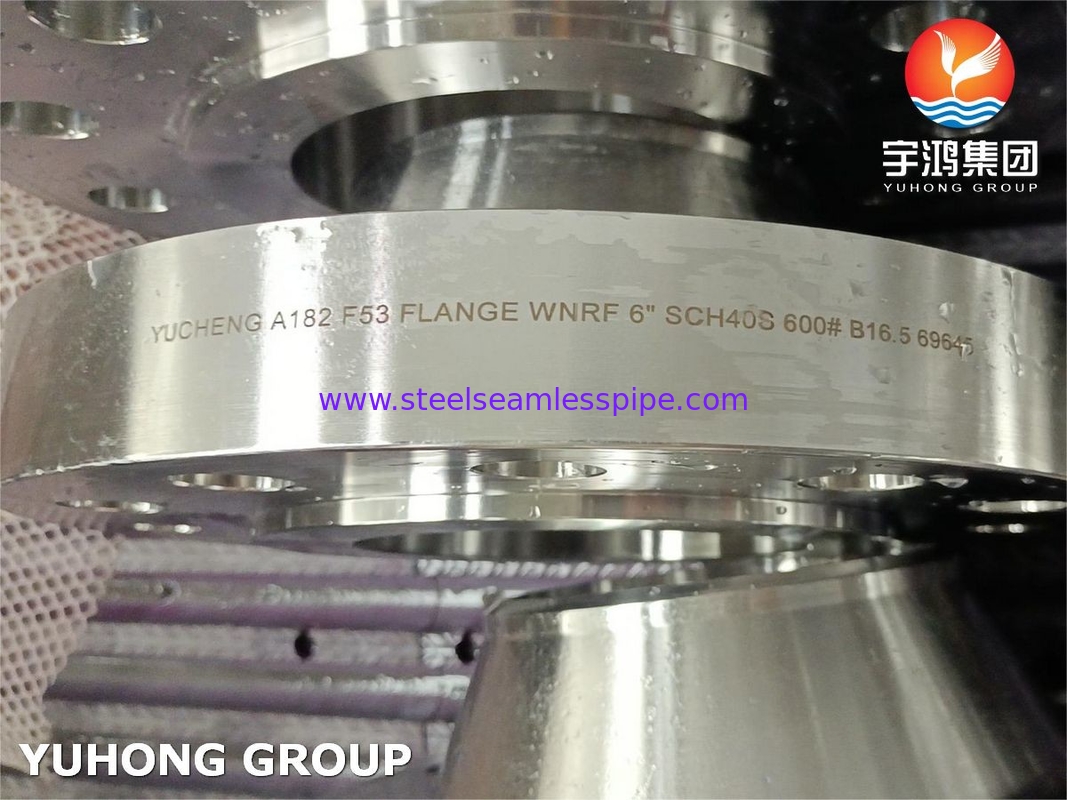

এএসটিএম এ১৮২ এফ৫৩, ইউএনএস এস৩২৭৫০, ১.৪৪১০ সুপার ডুপ্লেক্স স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জ আরএফ বি১৬।5
ASTM A182 F53 ((UNS S32750) ওয়েল্ড নেকের ফ্ল্যাঞ্জসুপার ডুপ্লেক্স স্টেইনলেস স্টীল গ্রেড থেকে তৈরি যা 24% ক্রোম, 3% মলিবডেনাম, 6% নিকেল এবং কার্বন, ম্যাঙ্গানিজ, সিলিকন, সালফার, ফসফরাস, নাইট্রোজেন এবং লোহা রয়েছে।ASTM A182 F53 ((UNS S32750) সুপার ডুপ্লেক্স স্টেইনলেস স্টীল ফ্ল্যাঞ্জ উচ্চ তাপমাত্রা এবং উচ্চ চাপ পরিষেবার জন্য ASTM A182 স্পেসিফিকেশন অধীনে আসে.
এএসটিএম এ১৮২ এফ৫৩এটি একটি সুপার ডুপ্লেক্স স্টেইনলেস স্টিল উপাদান যা সাধারণত বিভিন্ন শিল্পে উচ্চ চাপ এবং উচ্চ তাপমাত্রার অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়।একটি ঢালাই ঘাড় আরএফ (উত্তোলিত মুখ) ফ্ল্যাঞ্জ একটি ধরনের ফ্ল্যাঞ্জ যে একটি ঘাড় যা পাইপ ঢালাই করা হয়এই ধরনের ফ্ল্যাঞ্জ সাধারণত সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে ফুটো গ্রহণযোগ্য নয়।এএসটিএম এ 18২ এফ 53 ওয়েল্ড নেক আরএফ ফ্ল্যাঞ্জটি এই উচ্চ-কার্যকারিতা উপাদানটির প্রয়োজনীয়তা পূরণের জন্য বিশেষভাবে ডিজাইন করা হয়েছে এবং চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য একটি নির্ভরযোগ্য সংযোগ সরবরাহ করেএটি নিশ্চিত করা গুরুত্বপূর্ণ যে কোনও ফুটো বা ব্যর্থতা রোধ করতে যোগ্য কর্মীদের দ্বারা ফ্ল্যাঞ্জটি যথাযথভাবে ইনস্টল এবং ওয়েল্ড করা হয়েছে।
সুপার ডুপ্লেক্স স্টেইনলেস স্টীল ওয়েল্ড ঘাড় উত্থাপিত মুখ ফ্ল্যাঞ্জএটি একটি উচ্চমানের ডুপ্লেক্স স্টেইনলেস স্টিল উপাদান থেকে তৈরি একটি ধরণের ফ্ল্যাঞ্জ যা উচ্চতর ক্ষয় প্রতিরোধের এবং শক্তি সরবরাহ করে।ঢালাই ঘাড় নকশা পাইপ বা ফিটিং মধ্যে একটি শক্তিশালী সংযোগ প্রদান করে, ফুটো বা ব্যর্থতার ঝুঁকি হ্রাস করে। উত্থাপিত মুখ (আরএফ) নকশা ফ্ল্যাঞ্জ এবং সমন্বয় পৃষ্ঠের মধ্যে একটি শক্ত সিলিং নিশ্চিত করে, তরল বা গ্যাস ফুটো প্রতিরোধ করে।এই ধরনের ফ্ল্যাঞ্জ সাধারণত তেল এবং গ্যাস মত শিল্পে উচ্চ চাপ এবং উচ্চ তাপমাত্রা অ্যাপ্লিকেশন ব্যবহার করা হয়এটি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য এবং দীর্ঘস্থায়ী কর্মক্ষমতা প্রদানের জন্য ডিজাইন করা হয়েছে।
স্পেসিফিকেশনঃ
| বিশেষ উল্লেখ |
এএসটিএম এ১৮২, এএসটিএম এসএ১৮২ |
| আকার |
১/৮ থেকে ২৪ |
| মানদণ্ড |
ANSI/ASME B165, B 16.47 সিরিজ A & B, B16.48, BS4504, BS 10, EN-1092, DIN ইত্যাদি |
| ক্লাস / চাপ |
150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 ইত্যাদি |
| স্ট্যান্ডার্ড |
ANSI, ASME, BS, DIN, EN ইত্যাদি |
| গ্রেড |
F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
সুপার ডুপ্লেক্স স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জের বৈশিষ্ট্যঃ
1ক্ষয় প্রতিরোধ ক্ষমতাঃসুপার ডুপ্লেক্স স্টেইনলেস স্টিলের ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি ক্ষয় প্রতিরোধের জন্য অত্যন্ত প্রতিরোধী, যা এগুলিকে অফশোর তেল এবং গ্যাস প্ল্যাটফর্মের মতো কঠোর পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে।
2উচ্চ শক্তিঃস্ট্যান্ডার্ড ডুপ্লেক্স স্টেইনলেস স্টিলের তুলনায় সুপার ডুপ্লেক্স স্টেইনলেস স্টিলের শক্তি বেশি, যা এটিকে উচ্চ চাপ এবং উচ্চ তাপমাত্রার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
3. চমৎকার ওয়েল্ডেবিলিটিঃসুপার ডুপ্লেক্স স্টেইনলেস স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি স্ট্যান্ডার্ড ওয়েল্ডিং কৌশলগুলি ব্যবহার করে সহজেই ওয়েল্ড করা যায়, একটি শক্তিশালী এবং নির্ভরযোগ্য সংযোগ নিশ্চিত করে।
4. উচ্চতর ক্লান্তি প্রতিরোধেরঃসুপার ডুপ্লেক্স স্টেইনলেস স্টিলের দুর্দান্ত ক্লান্তি প্রতিরোধ ক্ষমতা রয়েছে, এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে ফ্ল্যাঞ্জগুলি পুনরাবৃত্ত চাপ চক্রের সাপেক্ষে হবে।
5নিম্ন তাপীয় প্রসারঃসুপার ডুপ্লেক্স স্টেইনলেস স্টিলের একটি কম তাপীয় প্রসারণ সহগ রয়েছে, যা ফুটো হওয়ার ঝুঁকি হ্রাস করে এবং ফ্ল্যাঞ্জ এবং পাইপের মধ্যে একটি শক্ত সিলিং নিশ্চিত করে।
6খরচ-কার্যকরঃযদিও সুপার ডুপ্লেক্স স্টেইনলেস স্টিলের ওয়েড নেক ফ্ল্যাঞ্জগুলির স্ট্যান্ডার্ড ফ্ল্যাঞ্জগুলির তুলনায় উচ্চতর প্রাথমিক ব্যয় থাকতে পারে,তাদের দীর্ঘস্থায়ী স্থায়িত্ব এবং জারা প্রতিরোধের ফলে দীর্ঘমেয়াদে ব্যয় সাশ্রয় হতে পারে.
7. বহুমুখী:সুপার ডুপ্লেক্স স্টেইনলেস স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি রাসায়নিক প্রক্রিয়াকরণ, পেট্রোকেমিক্যাল এবং সামুদ্রিক শিল্প সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

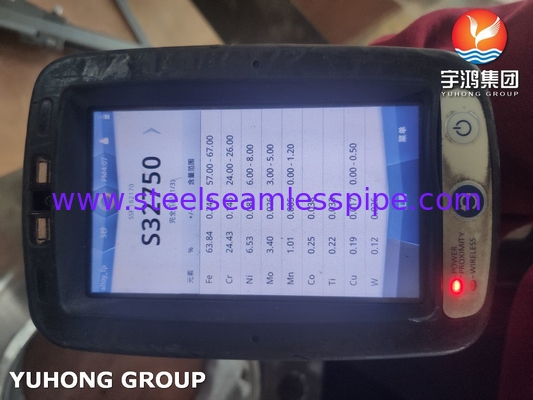

রাসায়নিক গঠন ((%):
| সি |
এমএন |
পি |
এস |
হ্যাঁ |
সিআর |
নি |
মো |
এন |
ক |
| 0.03 সর্বোচ্চ |
1.২ সর্বোচ্চ |
0.০৩৫ সর্বোচ্চ |
0.০১৫ সর্বোচ্চ |
0.8 সর্বোচ্চ |
২৪-২৬ |
৬-৮ |
৩-৫ |
0.3 |
0.5 সর্বোচ্চ |
যান্ত্রিক বৈশিষ্ট্যঃ
| প্রুফ স্ট্রেস ০.২% (এমপিএ) |
প্রসার্য শক্তি (এমপিএ) |
প্রসারিত A5 (%) |
কঠোরতা
এইচবি (সর্বোচ্চ) |
কঠোরতা HBR (সর্বোচ্চ) |
| 550 |
795 |
15 |
310 |
32 |
অ্যাপ্লিকেশনঃ
1অফশোর তেল ও গ্যাস শিল্প:এএসটিএম এ১৮২ এফ৫৩ সুপার ডুপক্স স্টেইনলেস স্টিল ওয়েল্ড নেক আরএফ ফ্ল্যাঞ্জগুলি সাধারণত তাদের উচ্চ শক্তি, জারা প্রতিরোধের কারণে অফশোর তেল এবং গ্যাস প্ল্যাটফর্মে ব্যবহৃত হয়,এবং ক্লোরাইড স্ট্রেস জারা ক্র্যাকিং প্রতিরোধের.
2রাসায়নিক প্রক্রিয়াকরণ শিল্প:এই ফ্ল্যাঞ্জগুলি রাসায়নিক প্রক্রিয়াকরণ শিল্পেও ব্যবহৃত হয় যেখানে তারা ক্ষয়কারী রাসায়নিক এবং উচ্চ তাপমাত্রার সংস্পর্শে আসে।
3বিদ্যুৎ উৎপাদন শিল্প:সুপার ডুপ্লেক্স স্টেইনলেস স্টিল ওয়েল্ড নেক আরএফ ফ্ল্যাঞ্জগুলি উচ্চ তাপমাত্রা এবং উচ্চ চাপ অ্যাপ্লিকেশনগুলিতে পাইপ এবং সরঞ্জাম সংযোগের জন্য বিদ্যুৎ কেন্দ্রগুলিতে ব্যবহৃত হয়।
4স্যালিন নিষ্কাশন কেন্দ্র:এই ফ্ল্যাঞ্জগুলি সমুদ্রের জল এবং উচ্চ ক্লোরাইডের স্তরের সংস্পর্শে থাকা ডেলিভারি প্ল্যান্টগুলিতে ব্যবহৃত হয়।
5পেট্রোকেমিক্যাল ইন্ডাস্ট্রি:ASTM A182 F53 সুপার ডুপ্লেক্স স্টেইনলেস স্টিল ওয়েল্ড নেক আরএফ ফ্ল্যাঞ্জগুলি ক্ষয়কারী পরিবেশে পাইপ এবং সরঞ্জাম সংযোগের জন্য পেট্রোকেমিক্যাল উদ্ভিদে ব্যবহৃত হয়।
6. পানি পরিশোধন কেন্দ্র:এই ফ্ল্যাঞ্জগুলি কঠোর পানির অবস্থার মধ্যে পাইপ এবং সরঞ্জাম সংযোগের জন্য জল চিকিত্সা উদ্ভিদে ব্যবহৃত হয়।
7খাদ্য ও পানীয় শিল্প:সুপার ডুপ্লেক্স স্টেইনলেস স্টিল ওয়েল্ড নেক আরএফ ফ্ল্যাঞ্জগুলি খাদ্য ও পানীয় শিল্পে ব্যবহৃত হয় যেখানে তারা ক্ষয়কারী খাদ্য পণ্য এবং উচ্চ তাপমাত্রার সংস্পর্শে আসে।
8ফার্মাসিউটিক্যাল ইন্ডাস্ট্রি:এই ফ্ল্যাঞ্জগুলি জীবাণুমুক্ত পরিবেশে পাইপ এবং সরঞ্জাম সংযোগের জন্য ফার্মাসিউটিক্যাল উদ্ভিদে ব্যবহৃত হয়।
