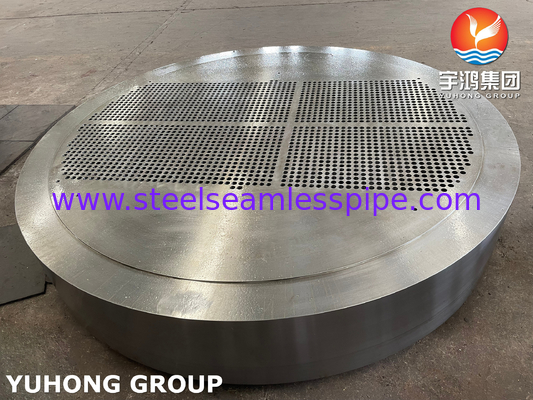

ASME SA516 Gr.70N স্টেশনারি টিউব শীট
স্থির টিউব প্লেট তাপ এক্সচেঞ্জার একটি শেল এবং টিউব তাপ এক্সচেঞ্জারকে বোঝায় যেখানে টিউব বান্ডেলের উভয় প্রান্তে টিউব প্লেটগুলি ওয়েল্ডিংয়ের মাধ্যমে শেলের সাথে স্থিরভাবে সংযুক্ত থাকে।টিউব প্লেট এবং শেল welded হয় পরে, এটি একটি ফ্ল্যাঞ্জ হিসাবেও কাজ করতে পারে এবং পাইপ বক্স ফ্ল্যাঞ্জের সাথে বোল্ট দিয়ে সংযুক্ত হতে পারে।সুবিধা হল যে কাঠামো সহজ এবং প্রয়োজনীয় শেল অভ্যন্তরীণ ব্যাসার্ধ সমান তাপ স্থানান্তর পৃষ্ঠ নিশ্চিত করার সময় ক্ষুদ্রতম.
টিউব শীট বিভিন্ন তাপ এক্সচেঞ্জার এবং শেল-এবং-টিউব জাহাজের মূল উপাদান। এর প্রধান উদ্দেশ্য টিউব বান্ডিলকে সমর্থন এবং সিলিং প্রদান করা। সিলিন্ডারিক বা আয়তক্ষেত্রাকার টিউবগুলির মধ্যে,বিভিন্ন ধরনের টিউব শীট আছে, প্রতিটি প্রকার একটি নির্দিষ্ট অ্যাপ্লিকেশন জন্য ডিজাইন করা হয়। এখানে কিছু সাধারণ সেগমেন্ট ধরনের এবং তাদের বিস্তারিত বিবরণঃ
1. ফিক্সড টিউব শীটঃ বর্ণনাঃ ফিক্সড টিউব শীটটি তাপ এক্সচেঞ্জারের শেলটিতে ফিক্সড হয় এবং ফিক্সড টিউব শীটের গর্তে ঝালাই বা ঝালাই করা হয়।তারা টিউব শীট আপেক্ষিক সরানো হবে না এবং টিউব এবং শেল মধ্যে সম্প্রসারণ খুব ছোট.
2. ফ্লোটিং টিউব শীট:
বর্ণনাঃ ভাসমান টিউব শীটের নকশা টিউব বান্ডিলগুলিকে তাপমাত্রা পরিবর্তনের সাথে অবাধে প্রসারিত এবং সংকুচিত করতে দেয়। টিউব শীটটি সরাসরি ldালাইয়ের মাধ্যমে শেলের সাথে সংযুক্ত নয়ঃকিন্তুপাইপ এবং পাইপ-থ্রুব্লাইট জয়েন্টগুলির ক্ষতি রোধে সহায়তা করার জন্য স্ট্যাটিক্যাট টেম্পট্রে ভ্যানটনের উপস্থিতিতে এইচএস ব্যবহার করুন।
3. ইউ আকৃতির টিউব বান্ডিল:
বর্ণনাঃ একটি ইউ-টিউব বান্ডেল তাপ এক্সচেঞ্জারে, টিউবগুলি একটি "আকৃতিতে" বাঁকা হয়। ইউ-আকৃতির টিউবগুলির শেষগুলি একক টিউব শীটে স্থির বা ঝালাই করা হয়।এই কনফিগারেশনটি সাধারণত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে তাপীয় সম্প্রসারণ এবং সংকোচনের ব্যবস্থা করা দরকার, কিন্তু সংযোজক রক্ষণাবেক্ষণের জন্য অপসারণ করা প্রয়োজন।
4. ফ্লোটিং হেড টিউব প্লেটঃ
দ্রষ্টব্যঃ কিছু শেল এবং টিউব তাপ এক্সচেঞ্জারগুলিতে, অন্য প্রান্তটি একটি ভাসমান মাথা টিউব তাপ এক্সচেঞ্জার দ্বারা বন্ধ করা হয় এবং শেলের এক প্রান্তটি একটি স্থায়ী টিউব শীট দ্বারা বন্ধ করা হয়।ভাসমান মাথা টিউব তাপীয় সম্প্রসারণ এবং সংকোচনের আবাসন দিতে অক্ষীয়ভাবে সরানো যেতে পারেএই নকশাটি র্যাপের তাপ এক্সচেঞ্জারগুলিতে সাধারণ।
5. ফিক্সড টিউব শীট (বিস্তার জয়েন্টের বর্ণনা সহ) যদি টিউব এবং শেলের মধ্যে অস্থায়ী সংযোগ গুরুত্বপূর্ণ হয় এবং একটি ভাসমান টিউব শীট ব্যবহারিক নাও হতে পারে,স্থির টিউবশিলের নকশায় সম্প্রসারণ জয়েন্ট অন্তর্ভুক্ত করা যেতে পারে. এই সম্প্রসারণ জয়েন্টগুলি টিউব এবং টিউব শীটের মধ্যে একটি শক্তিশালী সংযোগ বজায় রেখে একটি নির্দিষ্ট পরিমাণে চলাচলের অনুমতি দেয়। টিউব শীট টাইপের পছন্দ বিভিন্ন কারণের উপর নির্ভর করে,বিশেষ আবেদন সহ, তাপমাত্রা এবং চাপের প্রয়োজনীয়তা, এবং তাপীয় সম্প্রসারণ এবং সংকোচনের প্রয়োজন।তাপ এক্সচেঞ্জার এবং চাপের পাতাগুলির দক্ষ এবং নিরাপদ অপারেশন নিশ্চিত করার জন্য টিউব শীটগুলির সঠিক নির্বাচন এবং নকশা অত্যন্ত গুরুত্বপূর্ণ
ফিক্সড টিউব প্লেট তাপ এক্সচেঞ্জারের বৈশিষ্ট্য হলঃ
1. বাইপাস সিলাপেজ ছোট;
2- কাঠামো কম ব্যবহার করা হয় এবং খরচ কম;
3. কোন অভ্যন্তরীণ ফুটো নেই;
4তাপ স্থানান্তর এলাকা ভাসমান মাথা তাপ এক্সচেঞ্জারের তুলনায় 20% থেকে 30% বড়।
স্থির টিউব প্লেট তাপ এক্সচেঞ্জারগুলির অসুবিধা হলঃ
1. শেল এবং পাইপ প্রাচীরের মধ্যে তাপমাত্রা পার্থক্য বড়। যখন t ≥ 50 °C, একটি প্রসারণ জয়েন্ট শেল উপর ইনস্টল করা আবশ্যক;
2. তাপমাত্রা পার্থক্য শক্তি সহজেই উৎপন্ন হয়, এবং তাপমাত্রা পার্থক্য চাপ সহজেই টিউব প্লেট এবং টিউব মাথা মধ্যে উৎপন্ন হয়, ক্ষতির কারণ;
3. শেলের পাশটি যান্ত্রিকভাবে পরিষ্কার করা যায় না;
4. পাইপ ক্ষয় হয়ে গেলে, তারা কেসিংয়ের সাথে একসাথে স্ক্র্যাপ করা হবে, এবং সরঞ্জাম জীবন সংক্ষিপ্ত হবে।
