ইউহং হোল্ডিং গ্রুপ কোং, এলটিডি
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | YUHONG |
সাক্ষ্যদান: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
মডেল নম্বার: | A516/SA516 GR.70N |
ন্যূনতম চাহিদার পরিমাণ: | ১ পিসি |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ওয়াটারপ্রুফ মেমব্রেন সহ প্লাই কাঠের কেস |
ডেলিভারি সময়: | পরিমাণের উপর নির্ভর করে |
পরিশোধের শর্ত: | T/T, L/C দৃষ্টিতে |
যোগানের ক্ষমতা: | প্রতি মাসে 100 টন |
স্ট্যান্ডার্ড: | ASTM A516/ASME SA516 | উপাদান: | GR.70N |
---|---|---|---|
এনডিটি: | ইউটি, পিটি | প্রক্রিয়া: | কাঠামো |
আকার: | ক্লায়েন্টের প্রয়োজনীয়তা/ড্রয়িং অনুযায়ী | আবেদন: | হিট এক্সচেঞ্জার, বয়লার, প্রেসার ভেসেল, রাসায়নিক চুল্লি, পাওয়ার প্ল্যান্ট, শক্তি, পেট্রোকেমিক্যাল |
লক্ষণীয় করা: | তাপ এক্সচেঞ্জার কার্বন ইস্পাত টিউব শীট,GR70N কার্বন ইস্পাত টিউব শীট |
সংক্ষিপ্ত বিবরণ

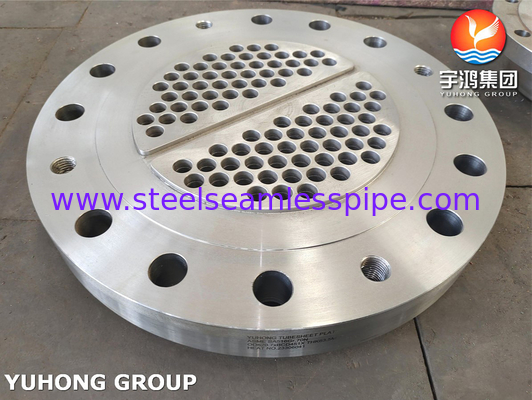

কার্বন ইস্পাত টিউব শীট একটি উপাদান যা তাপ এক্সচেঞ্জার এবং চাপ জাহাজে ব্যবহৃত হয়। এটি একটি সমতল প্লেট যা এর মধ্য দিয়ে যাওয়া টিউবগুলিকে সামঞ্জস্য করার জন্য গর্ত বা ছিদ্রযুক্ত।টিউব শীট সমর্থন প্রদান করে এবং টিউব ভিতরে তরল এবং পার্শ্ববর্তী পরিবেশের মধ্যে একটি বাধা হিসাবে কাজ করেকার্বন ইস্পাত সাধারণত তার শক্তি, স্থায়িত্ব এবং খরচ কার্যকারিতা কারণে টিউব শীট জন্য ব্যবহৃত হয়।এটা লক্ষ করা গুরুত্বপূর্ণ যে কার্বন ইস্পাত নল শীট অতিরিক্ত জারা সুরক্ষা ব্যবস্থা প্রয়োজন হতে পারে, যেমন লেপ বা আস্তরণের, অ্যাপ্লিকেশন এবং অপারেটিং অবস্থার উপর নির্ভর করে।

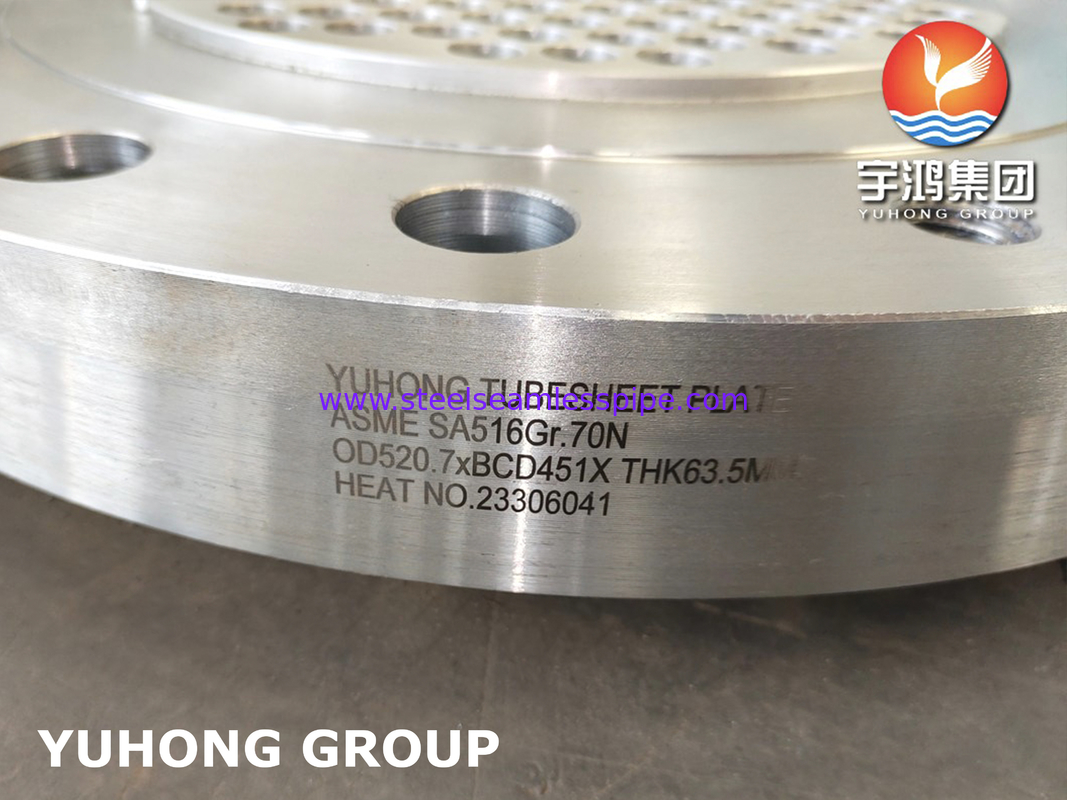

SA516 Gr.70N টিউব শীট জন্য ব্যবহৃত কার্বন ইস্পাত একটি নির্দিষ্ট গ্রেড বোঝায়। SA516 একটি প্রমিত কার্বন ইস্পাত প্লেট স্পেসিফিকেশন, এবং Gr.70N এটি একটি ন্যূনতম প্রসার্য শক্তি আছে যে নির্দেশ করে 70,000 পিএসআই (485 এমপিএ) এবং স্বাভাবিক হয়"এন" নামকরণটি বোঝায় যে উপাদানটি স্বাভাবিক হয়েছে, যা স্টিলকে একটি নির্দিষ্ট তাপমাত্রায় গরম করা এবং তারপরে এর যান্ত্রিক বৈশিষ্ট্যগুলি উন্নত করার জন্য বায়ুতে শীতল করা জড়িত।
SA516 Gr.70N থেকে তৈরি একটি টিউব শীট এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত হবে যেখানে একটি শক্তিশালী এবং টেকসই উপাদান প্রয়োজন যা উচ্চ চাপ এবং তাপমাত্রা অবস্থার প্রতিরোধ করতে পারে।এটি সাধারণত তাপ এক্সচেঞ্জার নির্মাণে ব্যবহৃত হয়তবে, আপনার অ্যাপ্লিকেশনের জন্য বিশেষ নকশা এবং প্রকৌশল প্রয়োজনীয়তাগুলি পরীক্ষা করা গুরুত্বপূর্ণ যাতে SA516 GR নিশ্চিত হয়।70N হল উপযুক্ত উপাদান নির্বাচন.

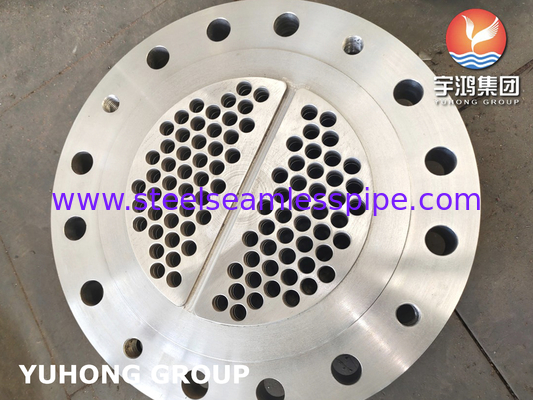

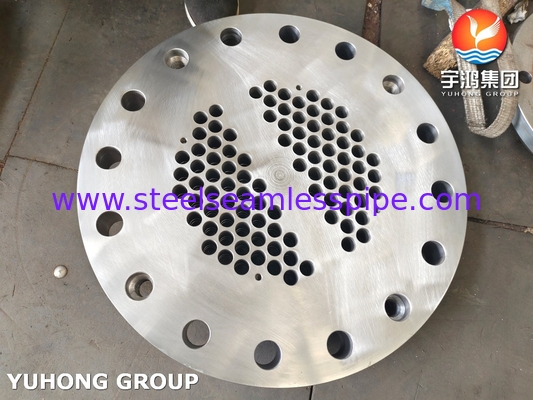

টিউব শীট ডিলিংয়ে সবচেয়ে সাধারণ ধরণের গর্তগুলি ত্রিভুজ, ঘোরানো ত্রিভুজ, বর্গক্ষেত্র এবং ঘোরানো বর্গক্ষেত্র। প্রতিটি গর্তের নিদর্শন নিজস্ব ডিলিং চ্যালেঞ্জ উপস্থাপন করে।নীচে সাধারণ প্যাটার্নের ধরন দেখুন:
যান্ত্রিক বৈশিষ্ট্য
শক্তি শক্তি (≥ এমপিএ) | প্রসার্য শক্তি (এমপিএ) | প্রসারিত ≥,% | |
260 | ৪৮৫-৬২০ | ২০০ মিমি | ৫০ মিমি |
17 | 21 |
রাসায়নিক গঠন
A516 গ্রেড 70 এর প্রধান রাসায়নিক উপাদানের গঠন | |||||
বেধ ((মিমি) | সি | হ্যাঁ | এমএন | পি | এস |
T≤125 | 0.27 | 0.১৩-০45 | 0.৭৯-১30 | 0.035 | 0.035 |
12.50.28 |
| ||||
500.30 |
| ||||
1000.31 |
| ||||
T>200 | 0.31 |
টিউব সাপোর্টঃ টিউব শীট একটি তাপ এক্সচেঞ্জার বা চাপ ধারক মধ্যে টিউব সমর্থন এবং স্থিতিশীলতা প্রদান।তারা ট্যাবগুলিকে স্থানে ধরে রাখে এবং অপারেশন চলাকালীন তাদের ঝাঁকুনি বা কম্পন থেকে বিরত রাখে.
তাপ স্থানান্তরঃ তাপ এক্সচেঞ্জারগুলিতে, টিউবশিটগুলি টিউবগুলির অভ্যন্তরে তরল এবং আশেপাশের তরলগুলির মধ্যে তাপ স্থানান্তরকে সহজ করে তোলে।টিউব শীটগুলি টিউব এবং আশেপাশের মাধ্যমের মধ্যে সঠিক যোগাযোগ নিশ্চিত করে তাপ স্থানান্তর দক্ষতা অপ্টিমাইজ করতে সহায়তা করে.
চাপ সংরক্ষণঃ চাপযুক্ত পাত্রে, উচ্চ চাপযুক্ত তরল বা গ্যাসগুলি ধরে রাখতে টিউব শীটগুলি গুরুত্বপূর্ণ ভূমিকা পালন করে।তারা অভ্যন্তরীণ চাপ প্রতিরোধ এবং কোন কাঠামোগত ব্যর্থতা বা ফুটো প্রতিরোধ করার জন্য ডিজাইন করা হয়.
