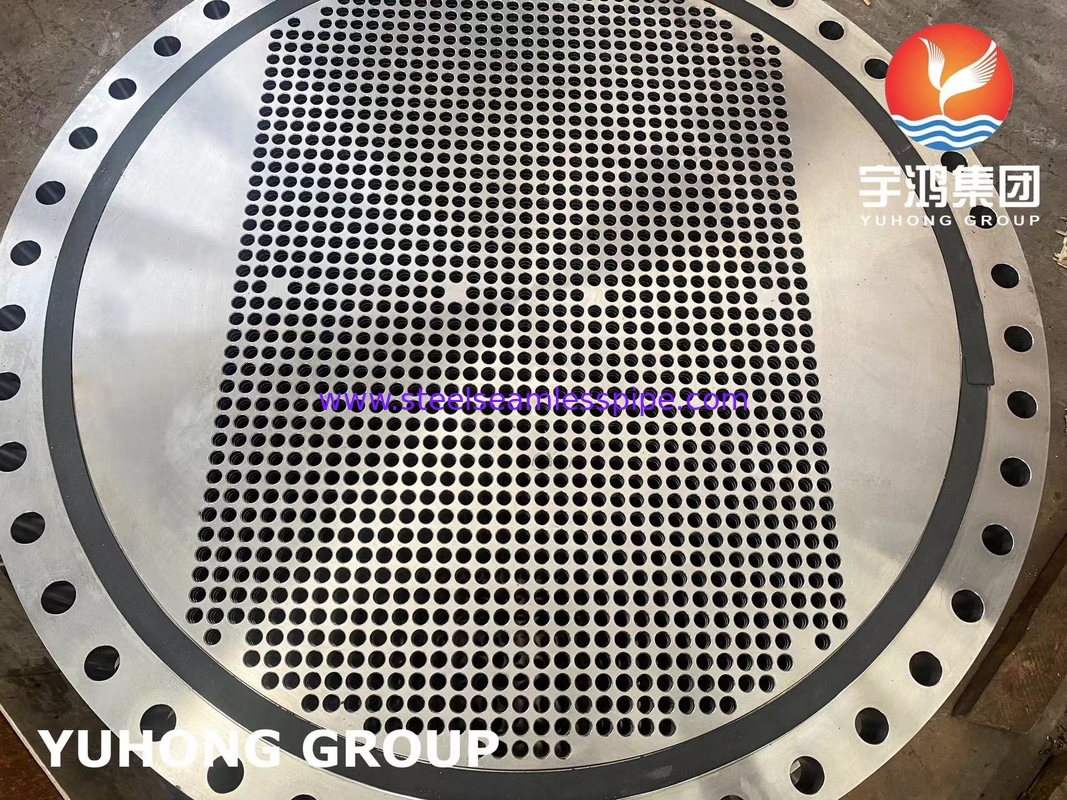

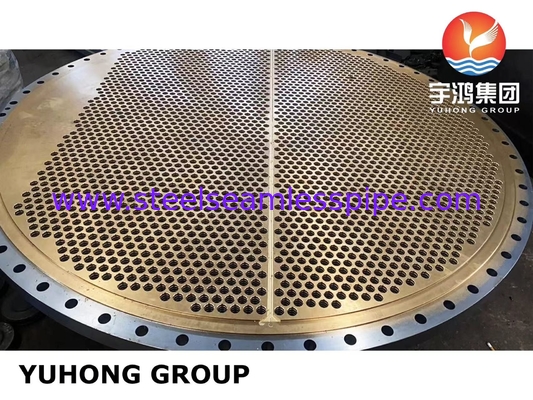

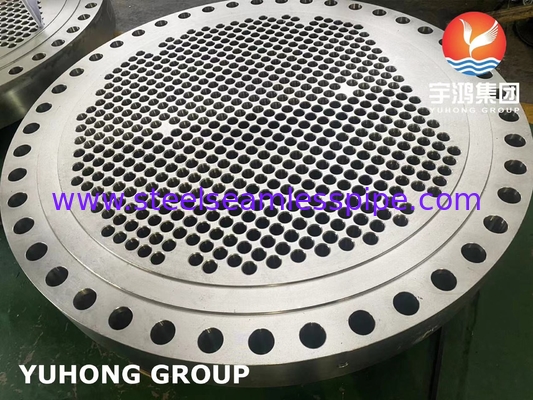

ইস্পাত খাদ A182 F11 F22 তাপ এক্সচেঞ্জারের জন্য টিউব শীট কাঠামোগত প্রকার

সংক্ষিপ্ত বিবরণ

ইস্পাত টিউব শীটটি তাপ এক্সচেঞ্জার এবং চাপের পাত্রে ব্যবহৃত একটি উপাদানকে বোঝায়, বিশেষত টিউব-টু-টিউব শীট জয়েন্টগুলির নির্মাণে।টিউব শীট টিউব জন্য একটি সমর্থন হিসাবে কাজ করে এবং তাপ এক্সচেঞ্জার বা চাপ ধারক এবং শেল মধ্যে একটি টাইট সংযোগ নিশ্চিত করার জন্য একটি সীল পৃষ্ঠ প্রদান করে. একটি খাদ ইস্পাত নল শীট প্রসঙ্গে, নল শীট একটি খাদ থেকে তৈরি করা হয়। খাদ ইস্পাত অতিরিক্ত খাদ উপাদান, যেমন ক্রোম, মলিবডেনাম, নিকেল, বা ভ্যানাডিয়াম,যা উপাদানটির যান্ত্রিক বৈশিষ্ট্য উন্নত করেঅ্যালগ্রিড স্টিল টিউব শীট ব্যবহারের পছন্দটি প্রায়শই চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলিতে শক্তি, জারা প্রতিরোধের এবং তাপ প্রতিরোধের প্রয়োজনের দ্বারা চালিত হয়।খাদ ইস্পাত টিউব শীটগুলি সাধারণত তেল এবং গ্যাস শিল্পের মতো শিল্পে ব্যবহৃত হয়, রাসায়নিক প্রক্রিয়াকরণ, বিদ্যুৎ উৎপাদন, এবং পেট্রোকেমিক্যালস, যেখানে তাপ এক্সচেঞ্জার এবং চাপ ধারক উচ্চ তাপমাত্রা, চাপের সংস্পর্শে আসে।

টিউব শীট উৎপাদন প্রক্রিয়াঃ

সাধারণ পদক্ষেপের সাধারণ সংক্ষিপ্ত বিবরণঃ

• 1উপাদান নির্বাচনঃ প্রথম ধাপটি অ্যাপ্লিকেশন ভিত্তিক শীটের জন্য উপযুক্ত উপাদান নির্বাচন করা, যেমন কার্বন ইস্পাত, স্টেইনলেস স্টিল বা অন্যান্য খাদ।
• 2কাটিয়াঃ নির্বাচিত উপাদানটি প্লাজমা কাটিয়া, লেজার কাটিয়া, বা ওয়াটারজেট কাটিয়া মত কৌশল ব্যবহার করে পছন্দসই আকার এবং আকৃতিতে কাটা হয়।
• 3. ড্রিলিং এবং মেশিনিংঃ টিউব শীটটি তারপরে গর্ত দিয়ে ছিদ্র করা হয় যেখানে টিউব বা পাইপগুলি প্রবেশ করা হবে।এটি সাধারণত সঠিকতা এবং নির্ভুলতা নিশ্চিত করার জন্য সিএনসি ড্রিলিং বা মেশিনিং প্রক্রিয়া ব্যবহার করে করা হয়.
• 4. গ্রুভিংঃ কিছু অ্যাপ্লিকেশনের জন্য, টিউব শীট এবং টিউব বা পাইপের মধ্যে যান্ত্রিক বন্ধন বাড়ানোর জন্য টিউব শীটে গ্রুভগুলি মেশিন করা যেতে পারে।
• 5তাপ চিকিত্সাঃ উপাদান এবং অ্যাপ্লিকেশন উপর নির্ভর করে,যান্ত্রিক বৈশিষ্ট্য উন্নত করতে এবং অবশিষ্ট চাপ হ্রাস করতে গরম চিকিত্সা প্রক্রিয়া যেমন অ্যানিলিং বা স্ট্রেস রিলেভিং সম্পাদন করা যেতে পারে.
• 6. ওয়েল্ডিংঃ টিউব শীট টিআইজি (টংস্টেন ইনার্ট গ্যাস) বা এমআইজি (ধাতব ইনার্ট গ্যাস) ওয়েল্ডিংয়ের মতো কৌশল ব্যবহার করে টিউব বা পাইপগুলিতে ওয়েল্ড করা হয়।ঢালাই টিউব শীট এবং টিউব মধ্যে একটি নিরাপদ এবং ফুটো-প্রমাণ সংযোগ নিশ্চিত.
• 7. পরিদর্শন এবং পরীক্ষাঃ সমাপ্ত টিউব শীট গুণমান এবং স্পেসিফিকেশন মেনে চলার জন্য পরীক্ষা এবং পরীক্ষা করা হয়। এর মধ্যে ভিজ্যুয়াল পরিদর্শন, মাত্রা পরীক্ষা অন্তর্ভুক্ত হতে পারে,অ-ধ্বংসাত্মক পরীক্ষা (যেমন অতিস্বনক বা রেডিওগ্রাফিক পরীক্ষা চাপ পরীক্ষা).
• 8. পৃষ্ঠের চিকিত্সাঃ টিউব শীটটি এর চেহারা, জারা প্রতিরোধের বা অন্যান্য নির্দিষ্ট প্রয়োজনীয়তা উন্নত করার জন্য গ্রাইন্ডিং, পোলিশিং বা লেপগুলির মতো প্রক্রিয়াগুলির সাথে আরও চিকিত্সা করা যেতে পারে।
• পরিদর্শন এবং প্যাকেজিংঃ টিউব শীটটি সমস্ত নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে কিনা তা নিশ্চিত করার জন্য একটি চূড়ান্ত পরিদর্শন করা হয়।তারপর এটি যথোপযুক্তভাবে পরিবহন এবং গ্রাহকের কাছে বিতরণের জন্য প্যাকেজ করা হয়.

এটা লক্ষ্য করা গুরুত্বপূর্ণ যে নির্দিষ্ট উত্পাদন প্রক্রিয়া আকার, টিউব শীট উত্পাদিত হচ্ছে প্রয়োজনীয়তা উপর নির্ভর করে পরিবর্তিত হতে পারে।

প্রয়োগ

বিভিন্ন শিল্পে টিউব শীটগুলির প্রয়োগ দেখা যায়, যার মধ্যে রয়েছেঃ

• তাপ এক্সচেঞ্জারঃ টিউবশিটগুলি তাপ এক্সচেঞ্জারগুলির সমালোচনামূলক উপাদান, যা তেল এবং গ্যাস, রাসায়নিক প্রক্রিয়াকরণ, বিদ্যুৎ উত্পাদন এবং এইচভিএসি সিস্টেমের মতো শিল্পে ব্যবহৃত হয়।টিউব শীট সঠিক সিলিং এবং টিউব জন্য সমর্থন নিশ্চিত, যা তরল প্রবাহের মধ্যে দক্ষ তাপ স্থানান্তরকে অনুমতি দেয়।
• কন্ডেনসার: টিউবশিটগুলি কন্ডেনসারগুলিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, যা বাষ্প বা বাষ্পকে তরল আকারে রূপান্তর করতে ব্যবহৃত হয়।টিউব শীট টিউব সমর্থন করে এবং বাষ্প থেকে শীতল তরল কার্যকর তাপ স্থানান্তর করতে পারবেন, যার ফলে ঘনীভবন প্রক্রিয়া শুরু হয়।
• বয়লার: টিউবশিটগুলি বয়লার সিস্টেমের একটি অবিচ্ছেদ্য অংশ, যা বিদ্যুৎ কেন্দ্র, শিল্প প্রক্রিয়া এবং গরম করার অ্যাপ্লিকেশনগুলিতে বাষ্প উত্পাদনের জন্য ব্যবহৃত হয়।টিউব শীটটি বয়লার টিউবগুলিকে স্থানে রাখে এবং জ্বলন গ্যাস এবং টিউবগুলির অভ্যন্তরে জল / বাষ্পের মধ্যে তাপ স্থানান্তরকে সহজ করে তোলে.
• রিঅ্যাক্টর: রাসায়নিক প্রক্রিয়াকরণ শিল্পে, টিউব শীটগুলি রিঅ্যাক্টরগুলিতে ব্যবহৃত হয়, যা রাসায়নিক বিক্রিয়া ঘটে এমন পাত্রে।টিউব শীটটি টিউব বা কয়েলগুলিকে সমর্থন করে যা প্রতিক্রিয়াশীল বা কুল্যান্টগুলি বহন করে, যা পদার্থগুলির দক্ষ তাপ স্থানান্তর বা মিশ্রণের অনুমতি দেয়।
