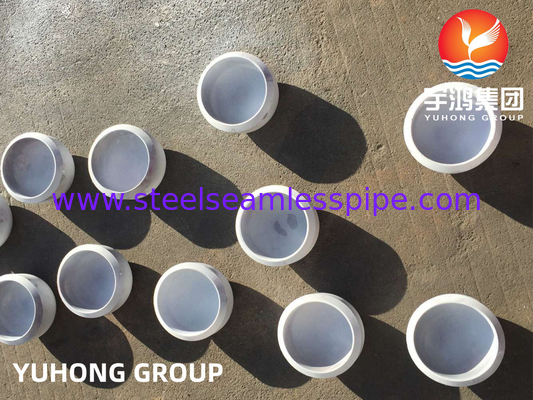

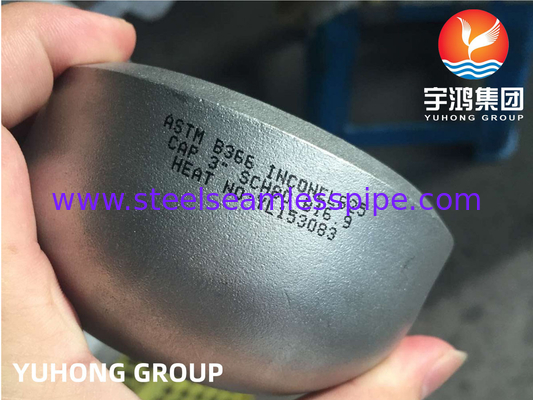

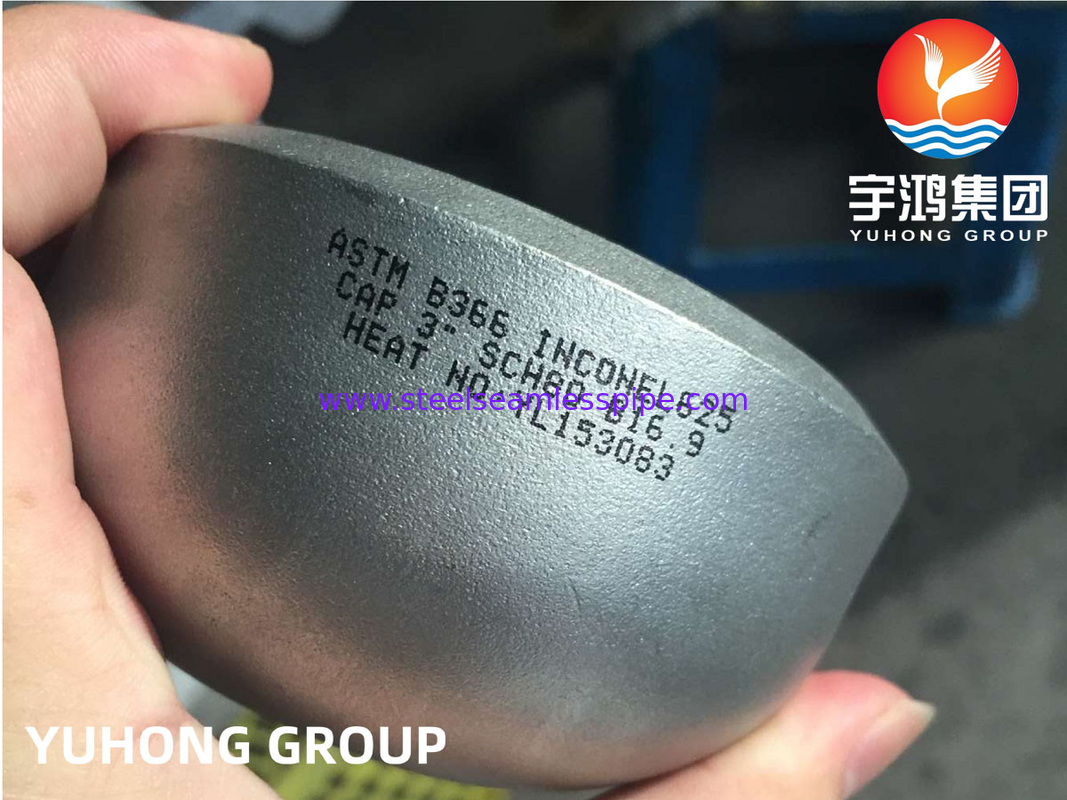

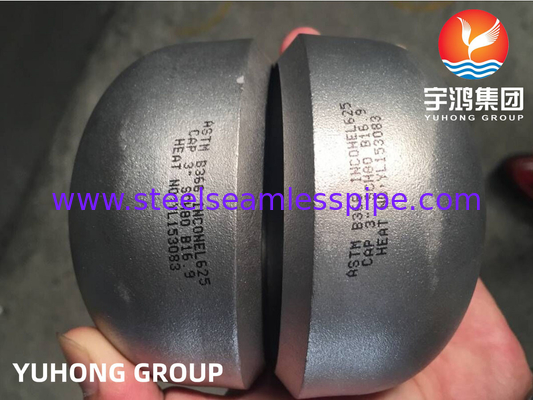

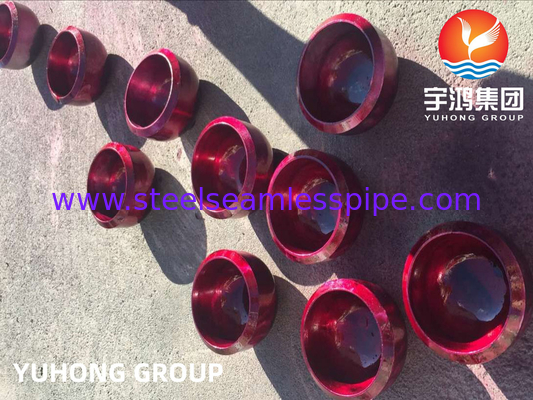

এএসটিএম বি৩৬৬ ইনকনেল ৬২৫/ইউএনএস এন০৬৬২৫ শেষ ক্যাপ নিকেল অ্যালোয় স্টীল বটওয়েল্ড ফিটিং

সংক্ষিপ্ত বিবরণ:

ইনকনেল ৬২৫ ক্যাপ হল একটি পাইপের শেষটি ঢেকে রাখার জন্য ব্যবহৃত পাইপ ফিটিং।ইনকনেল ৬২৫ একটি উচ্চ-কার্যকারিতা নিকেল-ক্রোমিয়াম-মলিবডেনম খাদ যা ক্ষয়কারী পরিবেশের বিস্তৃত পরিসরে চমৎকার ক্ষয় প্রতিরোধের প্রস্তাব করেএটি বিশেষত অ্যাপ্লিকেশনগুলিতে দরকারী যেখানে অক্সিডাইজিং এবং হ্রাসকারী উভয় অ্যাসিডের উচ্চ শক্তি এবং প্রতিরোধের প্রয়োজন হয়।ক্যাপটি সাধারণত পাইপের শেষের দিকে ঝালাই করা হয় যাতে একটি স্থায়ী সিল সরবরাহ করা হয় যা পাইপে ফুটো বা দূষিত পদার্থ প্রবেশ করতে বাধা দেয়ইনকনেল 625 ক্যাপগুলি সাধারণত রাসায়নিক প্রক্রিয়াকরণ, এয়ারস্পেস এবং সামুদ্রিক প্রকৌশলের মতো শিল্পে ব্যবহৃত হয়।

স্পেসিফিকেশনঃ



স্ট্যান্ডার্ড	এএসটিএম বি৩৬৬/এএসএমই এসবি৩৬৬
উপাদান	INCONEL 625/UNS N06625/DIN ২.4856
প্রকার	বটওয়েল্ড ক্যাপ
সংযোগ	ঢালাই
আকার	1/2 "-48" ((DN15-DN1200) অথবা কাস্টম আকার
বেধ	SCH10S-XXS ((2-60mm)
উপরিভাগ	বালি উড়িয়ে দেওয়া
প্যাকিং	প্লাইউড কেস/প্যালেট



রাসায়নিক গঠনঃ



গ্রেড

ইউএনএস

সি

এমএন

হ্যাঁ

পি

এস

সিআর

Nb+Ta

মো

Fe

আল

টিআই

নি

ইনকনেল ৬২৫

N06625

0.10 সর্বোচ্চ

0.50 সর্বোচ্চ

0.50 সর্বোচ্চ

0.০১৫ সর্বোচ্চ

0.০১৫ সর্বোচ্চ

20.০-২৩।0

3.১৫-৪15

8.০-১০।0

5.0 সর্বোচ্চ

0.40 সর্বোচ্চ

0.40 সর্বোচ্চ

58.০ মিনিট



যান্ত্রিক বৈশিষ্ট্যঃ



গ্রেড	ইউএনএস	শর্ত	ফলন শক্তি মিনিট, ক্সি [এমপিএ]	টান শক্তি মিনিট, ক্সি [এমপিএ]	লম্বা %
ইনকনেল ৬২৫	N06625	গ্রেড ১ (অ্যানিলড)	৬০ ((৪১৪)	১২০৮২৭	30
		গ্রেড ২ (সলিউশন অ্যানিলড)	৪০ ((২৭৬)	১০০ ((৬৯০)	30



বিডব্লিউ ক্যাপের মাত্রাঃ



নামমাত্র আকার		বাইরের ব্যাসার্ধ (মিমি)	দৈর্ঘ্য (মিমি)		দৈর্ঘ্য E এর জন্য প্রাচীর বেধ সীমাবদ্ধ (মিমি)
ডিএন	এনপিএস	ওভারডোজ	ই	ই1
15	অর্ধেক	21.3	25	25	4.57
20	৩/৪	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	১/৪	42.2	38	38	4.83
40	১.৫	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	২.৫	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	৩.৫	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	...	...
700	28	711.0	267	...	...
750	30	762.0	267	...	...
800	32	813.0	267	...	...
850	34	864.0	267	...	...
900	36	914.0	267	...	...
950	38	965.0	305	...	...
1000	40	1016.0	305	...	...
1050	42	1067.0	305	...	...
1100	44	1118.0	343	...	...
1150	46	1168.0	343	...	...
1200	48	1219.0	343	...	...
সাধারণ দ্রষ্টব্যঃ এই ক্যাপগুলির আকৃতি এলিলিপসয়েড হবে এবং এএসএমই বয়লার এবং চাপযুক্ত পাত্রে কোডের প্রয়োজনীয়তা পূরণ করবে। নোটঃ (1) দৈর্ঘ্যের জন্য প্রাচীরের বেধের সীমাবদ্ধতা, E. (2) দৈর্ঘ্য E1স্তর ¢ দৈর্ঘ্যের জন্য প্রাচীরের বেধ সীমাবদ্ধকরণ, NPS 24 এবং এর চেয়ে ছোট জন্য E ¢ এর চেয়ে বড় বেধের জন্য প্রযোজ্য। NPS 26 এবং এর চেয়ে বড় জন্য, দৈর্ঘ্য E1প্রস্তুতকারক এবং ক্রেতা এর মধ্যে চুক্তির মাধ্যমে হবে।



প্রয়োগঃ

1তেল ও গ্যাস শিল্পঃ ইনকোনেল ৬২৫ ক্যাপগুলি তেল ও গ্যাসের কূপের সরঞ্জাম, ড্রিলিং উপাদান এবং তাপ এক্সচেঞ্জারগুলির জন্য ব্যবহার করা যেতে পারে।

2রাসায়নিক প্রক্রিয়াকরণ শিল্পঃ ইনকোনেল 625 ক্যাপগুলি প্রক্রিয়াজাতকরণ সরঞ্জাম যেমন চুল্লি, দ্রবীভূতকরণ স্তম্ভ এবং চাপের পাত্রে ব্যবহার করা যেতে পারে।

3. এয়ারস্পেস ইন্ডাস্ট্রিঃ ইনকোনেল ৬২৫ ক্যাপ বিমান এবং রকেট ইঞ্জিনের পাশাপাশি নিষ্কাশন সিস্টেমে ব্যবহার করা যেতে পারে।

4সামুদ্রিক ইঞ্জিনিয়ারিং শিল্পঃ ইনকনেল 625 ক্যাপগুলি জাহাজ নির্মাণে, বিশেষত সমুদ্রের পানির পাইপিং, তাপ এক্সচেঞ্জার এবং অন্যান্য সামুদ্রিক অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে।
