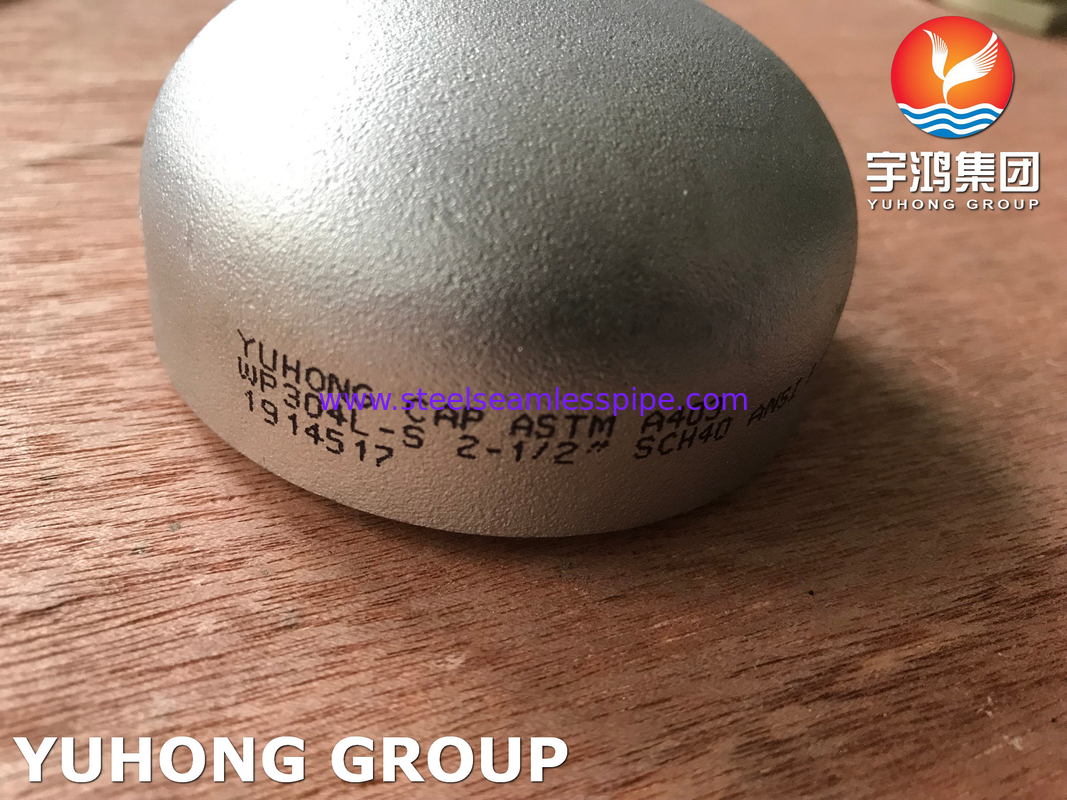

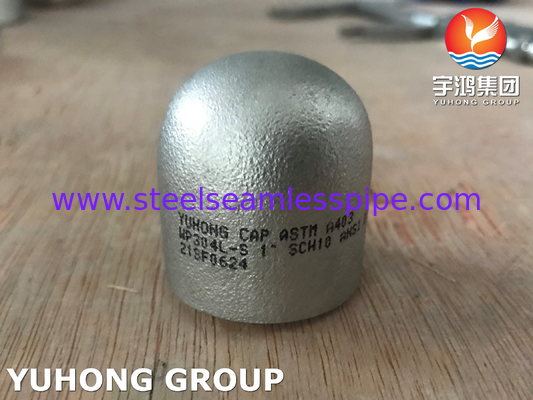

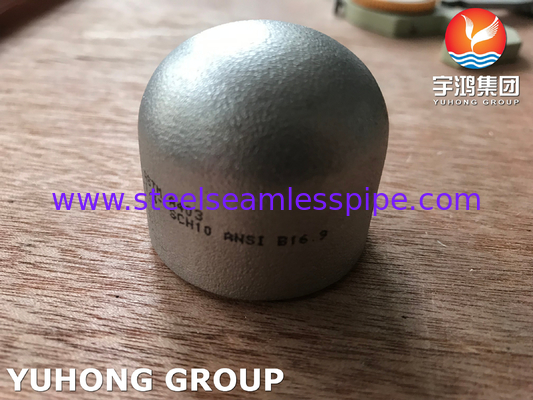

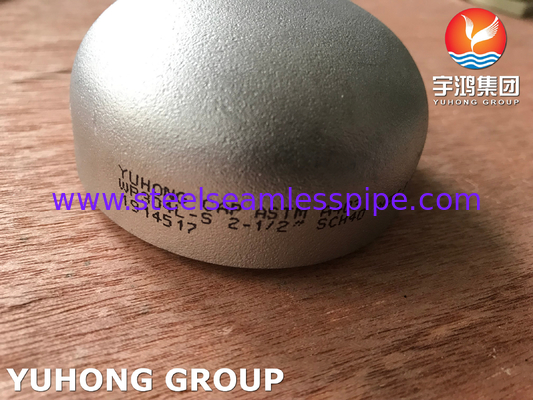

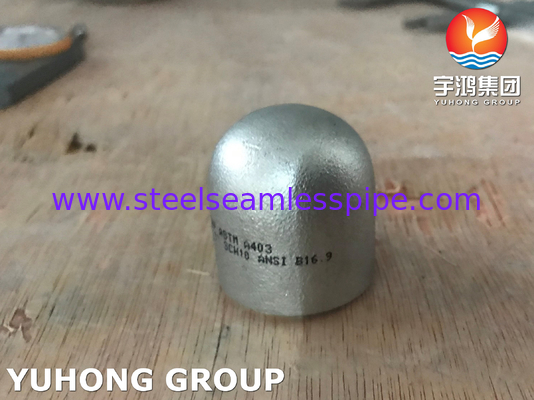

ASTM A403 WP304L 1.4307 শেষ ক্যাপ স্টেইনলেস স্টীল Buttweld ফিটিং
সংক্ষিপ্ত বিবরণঃ
WP304L শেষ ক্যাপগুলি বিভিন্ন পাইপিং সিস্টেমে ব্যবহৃত গুরুত্বপূর্ণ উপাদান, বিশেষত শিল্পে যেখানে জারা প্রতিরোধের এবং স্থায়িত্ব অপরিহার্য। WP304L স্টেইনলেস স্টিল থেকে তৈরি,এই শেষ ক্যাপগুলি পাইপের শেষে একটি নিরাপদ বন্ধক প্রদানের জন্য ডিজাইন করা হয়েছে, তরল ছড়িয়ে পড়া এবং কাঠামোগত অখণ্ডতা নিশ্চিত করা।
₹৩০৪এল ₹ নামকরণটি নির্দেশ করে যে এই খাদটি স্ট্যান্ডার্ড ₹৩০৪ স্টেইনলেস স্টিলের তুলনায় কম কার্বন ধারণ করে।এর ওয়েল্ডেবিলিটি বাড়ানো এবং ওয়েল্ডিংয়ের সময় কার্বাইড precipitation এর ঝুঁকি হ্রাস করাএই WP304L উচ্চ তাপমাত্রা অ্যাপ্লিকেশন এবং ক্ষয়কারী পদার্থের সংস্পর্শে পরিবেশের জন্য উপযুক্ত করে তোলে।
এই শেষ ক্যাপগুলি অক্সিডেশন এবং জারা প্রতিরোধের জন্য চমৎকার প্রতিরোধের প্রস্তাব দেয়, এটি রাসায়নিক প্রক্রিয়াকরণ, খাদ্য এবং পানীয়, ফার্মাসিউটিক্যাল এবং সামুদ্রিক অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ।উপাদানটিও অ-চৌম্বকীয় এবং ভাল শক্তি এবং নমনীয়তা প্রদর্শন করে, যা বিভিন্ন অবস্থার মধ্যে এর বহুমুখিতাকে অবদান রাখে।
গরম বা ঠান্ডা কাজ করার মতো প্রক্রিয়াগুলির মাধ্যমে উত্পাদিত, এই শেষ ক্যাপগুলি বিভিন্ন পাইপিংয়ের চাহিদা মেটাতে বিভিন্ন আকার এবং প্রাচীরের বেধে আসে।তারা উভয় welded এবং threaded সংযোগ ব্যবহার করা যেতে পারে, বিভিন্ন ইনস্টলেশন দৃশ্যকল্পের মধ্যে একটি টাইট ফিট নিশ্চিত করে। উপরন্তু, WP304L শেষ ক্যাপ শিল্পের মান মেনে চলে, গুণমান এবং নির্ভরযোগ্যতা নিশ্চিত করে।
রক্ষণাবেক্ষণের ক্ষেত্রে, এই ক্যাপগুলি তাদের দৃঢ় প্রকৃতির কারণে ন্যূনতম যত্নের প্রয়োজন, যদিও নিয়মিত পরিদর্শন সময়ের সাথে সাথে পোশাক বা জারা চিহ্নগুলি সনাক্ত করতে সহায়তা করতে পারে।তাদের দীর্ঘায়ু এবং স্থায়িত্ব কেবলমাত্র ঘন ঘন প্রতিস্থাপনের প্রয়োজন হ্রাস করে না বরং পাইপিং সিস্টেমের সামগ্রিক দক্ষতা এবং সুরক্ষায় অবদান রাখে.
স্পেসিফিকেশনঃ
| স্ট্যান্ডার্ড |
ASTM A403/ASME SA403 |
| উপাদান |
WP304L; 1.4307 |
| প্রকার |
বটওয়েল্ড ক্যাপ |
| সংযোগ |
ঢালাই |
| আকার |
1/2 "-48" ((DN15-DN1200) অথবা কাস্টম আকার |
| বেধ |
SCH10S-XXS ((2-60mm) |
| উপরিভাগ |
বালি উড়িয়ে দেওয়া |
| প্যাকিং |
প্লাইউড কেস/প্যালেট |
রাসায়নিক গঠনঃ
| গ্রেড |
সি |
এমএন |
পি |
এস |
হ্যাঁ |
নি |
সিআর |
| WP304L |
0.03 সর্বোচ্চ |
2.0 সর্বোচ্চ |
0.045 সর্বোচ্চ |
0.03 সর্বোচ্চ |
1.00 সর্বোচ্চ |
8.০-১২।0 |
18.0-20.0 |
যান্ত্রিক বৈশিষ্ট্যঃ
| গ্রেড |
ইন্ডিশন স্ট্রেংথ, মিনিট,
ksi [এমপিএ] |
টান শক্তি, মিনিট,
ksi [এমপিএ] |
লম্বা
%
|
| WP304L |
২৫৭০ |
৭০ ((৪৮৫) |
28 |
বিডব্লিউ ক্যাপের মাত্রাঃ
 |
| নামমাত্র আকার |
বাইরের ব্যাসার্ধ
(মিমি)
|
দৈর্ঘ্য
(মিমি)
|
দৈর্ঘ্য E এর জন্য প্রাচীর বেধ সীমাবদ্ধ
(মিমি)
|
| ডিএন |
এনপিএস |
ওভারডোজ |
ই |
ই1 |
| 15 |
অর্ধেক |
21.3 |
25 |
25 |
4.57 |
| 20 |
৩/৪ |
26.7 |
25 |
25 |
3.81 |
| 25 |
1 |
33.4 |
38 |
38 |
4.57 |
| 32 |
১/৪ |
42.2 |
38 |
38 |
4.83 |
| 40 |
১.৫ |
48.3 |
38 |
38 |
5.08 |
| 50 |
2 |
60.3 |
38 |
44 |
5.59 |
| 65 |
২.৫ |
73.0 |
38 |
51 |
7.11 |
| 80 |
3 |
88.9 |
51 |
64 |
7.62 |
| 90 |
৩.৫ |
101.6 |
64 |
76 |
8.13 |
| 100 |
4 |
114.3 |
64 |
76 |
8.64 |
| 125 |
5 |
141.3 |
76 |
89 |
9.65 |
| 150 |
6 |
168.3 |
89 |
102 |
10.92 |
| 200 |
8 |
219.1 |
102 |
127 |
12.7 |
| 250 |
10 |
273.0 |
127 |
152 |
12.7 |
| 300 |
12 |
323.8 |
152 |
178 |
12.7 |
| 350 |
14 |
355.6 |
165 |
191 |
12.7 |
| 400 |
16 |
406.4 |
178 |
203 |
12.7 |
| 450 |
18 |
457.0 |
203 |
229 |
12.7 |
| 500 |
20 |
508.0 |
229 |
254 |
12.7 |
| 550 |
22 |
559.0 |
254 |
254 |
12.7 |
| 600 |
24 |
610.0 |
267 |
305 |
12.7 |
| 650 |
26 |
660.0 |
267 |
... |
... |
| 700 |
28 |
711.0 |
267 |
... |
... |
| 750 |
30 |
762.0 |
267 |
... |
... |
| 800 |
32 |
813.0 |
267 |
... |
... |
| 850 |
34 |
864.0 |
267 |
... |
... |
| 900 |
36 |
914.0 |
267 |
... |
... |
| 950 |
38 |
965.0 |
305 |
... |
... |
| 1000 |
40 |
1016.0 |
305 |
... |
... |
| 1050 |
42 |
1067.0 |
305 |
... |
... |
| 1100 |
44 |
1118.0 |
343 |
... |
... |
| 1150 |
46 |
1168.0 |
343 |
... |
... |
| 1200 |
48 |
1219.0 |
343 |
... |
... |
সাধারণ দ্রষ্টব্যঃ এই ক্যাপগুলির আকৃতি এলিলিপসয়েড হবে এবং এএসএমই বয়লার এবং চাপযুক্ত পাত্রে কোডের প্রয়োজনীয়তা পূরণ করবে।
নোটঃ
(1) দৈর্ঘ্যের জন্য প্রাচীরের বেধের সীমাবদ্ধতা, E.
(2) দৈর্ঘ্য E1স্তর ¢ দৈর্ঘ্যের জন্য প্রাচীরের বেধ সীমাবদ্ধকরণ, NPS 24 এবং এর চেয়ে ছোট জন্য E ¢ এর চেয়ে বড় বেধের জন্য প্রযোজ্য। NPS 26 এবং এর চেয়ে বড় জন্য, দৈর্ঘ্য E1প্রস্তুতকারক এবং ক্রেতা এর মধ্যে চুক্তির মাধ্যমে হবে। |
প্রয়োগঃ
1পাইপিং সিস্টেমঃ রাসায়নিক, তেল এবং গ্যাস শিল্পে পাইপের শেষগুলি সিল করতে ব্যবহৃত হয়, অখণ্ডতা নিশ্চিত করে এবং ফুটো প্রতিরোধ করে।
2খাদ্য প্রক্রিয়াকরণঃ খাদ্য হ্যান্ডলিং এবং প্রক্রিয়াকরণ সিস্টেমের জন্য উপযুক্ত, যেখানে স্বাস্থ্যবিধি এবং জারা প্রতিরোধের সমালোচনামূলক।
3ফার্মাসিউটিক্যাল ইন্ডাস্ট্রিঃ অ্যালার্জি প্রতিক্রিয়া রোধে পরিষ্কার পরিচ্ছন্নতা এবং কম নিকেল থাকা অপরিহার্য।
4. ব্রোয়ারি সরঞ্জামঃ ব্রোয়ারি সিস্টেমের জন্য আদর্শ, যেখানে এটি বিয়ারের গুণমান বজায় রাখতে সহায়তা করে।
5. সামুদ্রিক অ্যাপ্লিকেশনঃ লবণাক্ত জলের ক্ষয় প্রতিরোধের কারণে সামুদ্রিক পরিবেশে ব্যবহৃত হয়।
6নির্মাণঃ কাঠামোগত উপাদানগুলির জন্য অ্যাপ্লিকেশন যা উপাদানগুলির জন্য স্থায়িত্ব এবং প্রতিরোধের প্রয়োজন।
