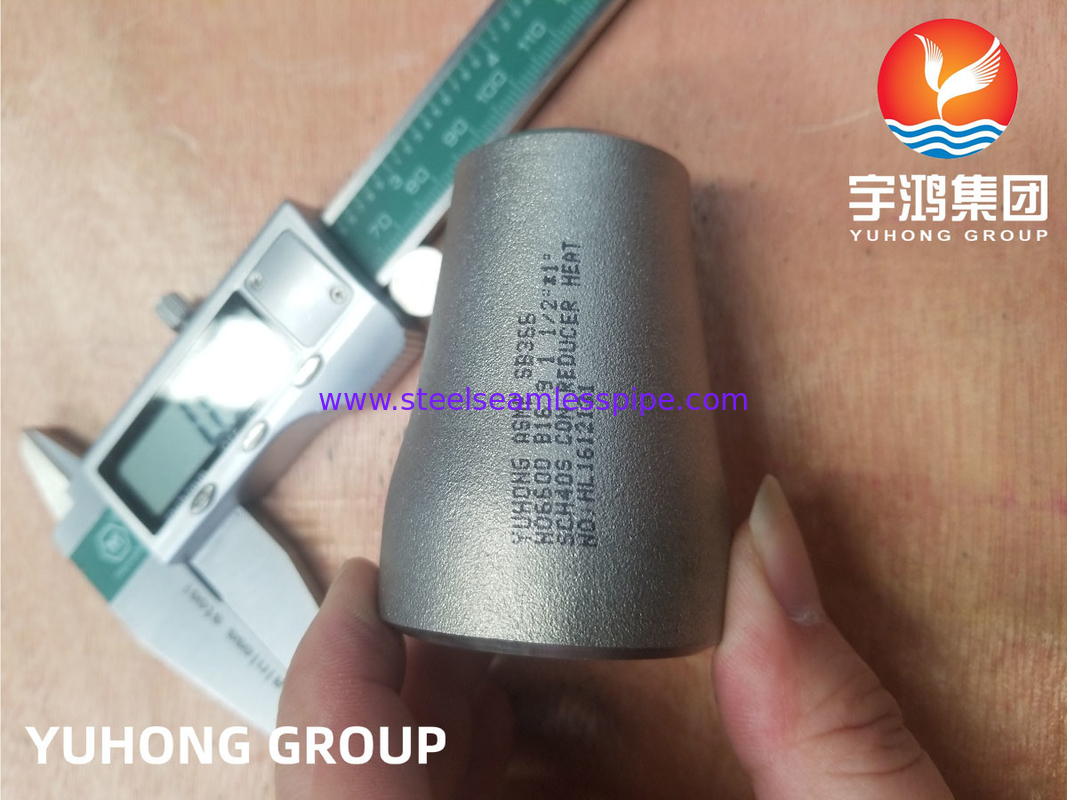

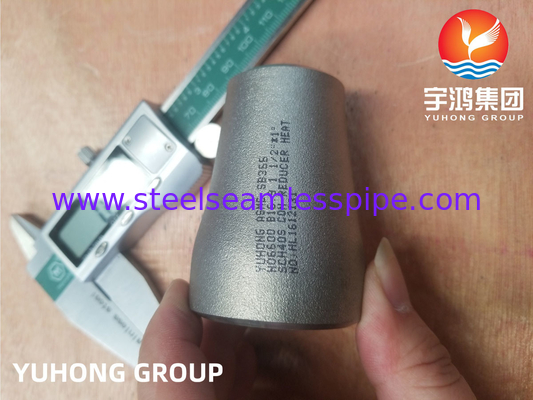

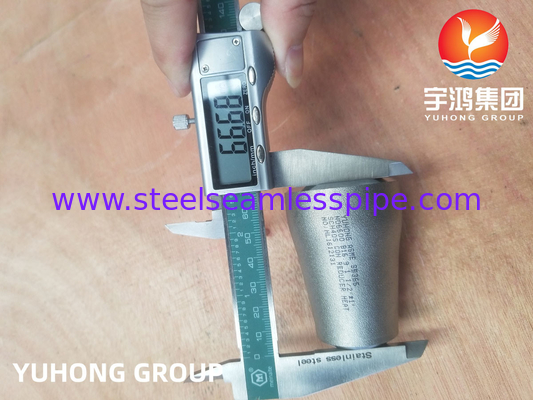

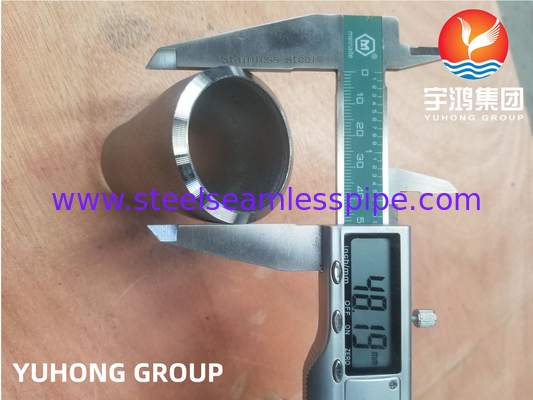

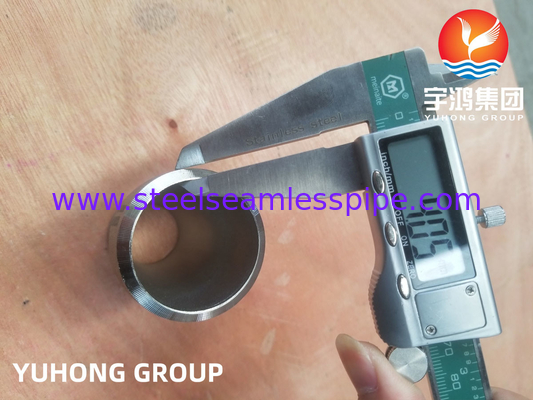

ASTM B366 Inconel 600 / UNS N06600 Concentric Reducer Nickel Alloy Buttweld ফিটিং

সংক্ষিপ্ত বিবরণ:

ইনকোনেল 600 হল একটি বহুমুখী সুপারঅ্যালয় যা প্রাথমিকভাবে নিকেল এবং ক্রোমিয়ামের সমন্বয়ে গঠিত, যা অক্সিডেশন এবং ক্ষয় প্রতিরোধ করে, বিশেষ করে উচ্চ-তাপমাত্রার পরিবেশে। Inconel 600 থেকে তৈরি করা একটি ঘনকেন্দ্রিক রিডুসার বিভিন্ন ব্যাসের পাইপগুলিকে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে, যা একটি মসৃণ স্থানান্তর করার অনুমতি দেয় যা অশান্তি কম করে এবং প্রবাহের দক্ষতা বজায় রাখে।

এই হ্রাসকারীগুলি সাধারণত রাসায়নিক প্রক্রিয়াকরণ, মহাকাশ, পারমাণবিক প্রকৌশল এবং বিদ্যুৎ উৎপাদন সহ সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে ব্যবহার করা হয়, যেখানে উপাদানটির চরম পরিস্থিতি সহ্য করার ক্ষমতা সর্বাগ্রে। Inconel 600-এর উচ্চ প্রসার্য শক্তি উচ্চ-চাপের পরিস্থিতিতেও স্থায়িত্ব নিশ্চিত করে।

বানোয়াট প্রক্রিয়ার মধ্যে গরম বা ঠান্ডা কাজের মতো কৌশলগুলি অন্তর্ভুক্ত থাকতে পারে এবং নির্দিষ্ট পাইপিং প্রয়োজনীয়তাগুলি মাপসই করার জন্য রিডুসারগুলি বিভিন্ন আকারে তৈরি করা যেতে পারে। তাদের নির্মাণ একটি আঁটসাঁট সীলমোহরের নিশ্চয়তা দেয় এবং ফুটো প্রতিরোধে সাহায্য করে, চাহিদাপূর্ণ পরিবেশে নিরাপত্তা এবং নির্ভরযোগ্যতায় অবদান রাখে।

Inconel 600-এর অ-চৌম্বকীয় বৈশিষ্ট্য এবং চমৎকার ওয়েল্ডেবিলিটি সুনির্দিষ্ট ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনের জন্য এর আবেদনকে আরও বাড়িয়ে তোলে। দীর্ঘায়ু এবং কর্মক্ষমতা উন্নত করার জন্য রিডুসারগুলিকে প্রায়শই পৃষ্ঠ-চিকিত্সা করা হয়, এগুলিকে কঠোর পরিস্থিতিতে শক্তিশালী সমাধানের প্রয়োজন ইঞ্জিনিয়ারদের জন্য একটি বিকল্প হিসাবে তৈরি করে।

স্পেসিফিকেশন:

রাসায়নিক গঠন:

যান্ত্রিক বৈশিষ্ট্য:


মাত্রা:

নামমাত্র আকার		বেভেলে ব্যাস বাইরে (মিমি)	এন্ড টু এন্ড (মিমি)
ডিএন	এনপিএস	OD1 X OD2	এইচ
20 X 15	3/4 X 1/2	26.7 X 21.3	38
20 X 10	3/4 X 3/8	26.7 X 17.1
25 X 20	1 X 3/4	33.4 X 26.7	51
25 X 15	1 X 1/2	33.4 X 21.3
32 X 25	1 1/4 X 1	42.2 X 33.4	51
32 X 20	1 1/4 X 3/4	42.2 X 26.7
32 X 15	1 1/4 X 1/2	42.2 X 21.3
40 X 32	1 1/2 X 1 1/4	48.3 X 42.2	64
40 X 25	1 1/2 X 1	48.3 X 33.4
40 X 20	1 1/2 X 3/4	48.3 X 26.7
40 X 15	1 1/2 X 1/2	48.3 X 21.3
50 X 40	2 X 1 1/2	60.3 X 48.3	76
50 X 32	2 X 1 1/4	60.3 X 42.2
50 X 25	2 X 1	60.3 X 33.4
50 X 20	2 X 3/4	60.3 X 26.7
65 X 50	2 1/2 X 2	73.0 X 60.3	৮৯
65 X 40	2 1/2 X 1 1/2	73.0 X 48.3
65 X 32	2 1/2 X 1 1/4	73.0 X 42.2
65 X 25	2 1/2 X 1	73.0 X 33.4
80 X 65	3 X 2 1/2	88.9 X 73.0	৮৯
80 X 50	3 X 2	88.9 X 60.3
80 X 40	3 X 1 1/2	88.9 X 48.3
80 X 32	3 X 1 1/4	88.9 X 42.2
90 X 80	3 1/2 X 3	101.6 X 88.9	102
90 X 65	3 1/2 X 2 1/2	101.6 X 73.0
90 X 50	3 1/2 X 2	101.6 X 60.3
90 X 40	3 1/2 X 1 1/2	101.6 X 48.3
90 X 32	3 1/2 X 1 1/4	101.6 X 42.2
100 X 90	4 X 3 1/2	114.3 X 101.6	102
100 X 80	4 X 3	114.3 X 88.9
100 X 65	4 X 2 1/2	114.3 X 73.0
100 X 50	4 X 2	114.3 X 60.3
100 X 40	4 X 1 1/2	114.3 X 48.3
125 X 100	5 X 4	141.3 X 114.3	127
125 X 90	5 X 3 1/2	141.3 X 101.6
125 X 80	5 X 3	141.3 X 88.9
125 X 65	5 X 2 1/2	141.3 X 73.0
125 X 50	5 X 2	141.3 X 60.3
150 X 125	6 X 5	168.3 X 141.3	140
150 X 100	6 X 4	168.3 X 114.3
150 X 90	6 X 3 1/2	168.3 X 101.6
150 X 80	6 X 3	168.3 X 88.9
150 X 65	6 X 2 1/2	168.3 X 73.0
200 X 150	8 X 6	219.1 X 168.3	152
200 X 125	8 X 5	219.1 X 141.3
200 X 100	8 X 4	219.1 X 114.3
200 X 90	8 X 3 1/2	219.1 X 101.6
250 X 200	10 X 8	273.0 X 219.1	178
250 X 150	10 X 6	273.0 X 168.3
250 X 125	10 X 5	273.0 X 141.3
250 X 100	10 X 4	273.0 X 114.3
300 X 250	12 X 10	323.8 X 273.0	203
300 X 200	12 X 8	323.8 X 219.1
300 X 150	12 X 6	323.8 X 168.3
300 X 125	12 X 5	323.8 X 141.3
350 X 300	14 X 12	355.6 X 323.8	330
350 X 250	14 X 10	355.6 X 273.0
350 X 200	14 X 8	355.6 X 219.1
350 X 150	14 X 6	355.6 X 168.3
400 X 350	16 X 14	406.4 X 355.6	356
400 X 300	16 X 12	406.4 X 323.8
400 X 250	16 X 10	406.4 X 273.0
400 X 200	16 X 8	406.4 X 219.1
400 X 150	16 X 6	406.4 X 168.3
450 X 400	18 X 16	457.0 X 406.4	381
450 X 350	18 X 14	457.0 X 355.6
450 X 300	18 X 12	457.0 X 323.8
450 X 250	18 X 10	457.0 X 273.0
450 X 200	18 X 8	457.0 X 219.1
500 X 450	20 X 18	508.0 X 457.0	508
500 X 400	20 X 16	508.0 X 406.4
500 X 350	20 X 14	508.0 X 355.6
500 X 300	20 X 12	508.0 X 323.8
500 X 250	20 X 10	508.0 X 273.0
550 X 500	22 X 20	559.0 X 508.0	508
550 X 450	22 X 18	559.0 X 457.0
550 X 400	22 X 16	559.0 X 406.4
550 X 350	22 X 14	559.0 X 355.6
550 X 300	22 X 12	559.0 X 323.8
600 X 550	24 X 22	610.0 X 559.0	508
600 X 500	24 X 20	610.0 X 508.0
600 X 450	24 X 18	610.0 X 457.0
600 X 400	24 X 16	610.0 X 406.4
600 X 350	24 X 14	610.0 X 355.6
600 X 300	24 X 12	610.0 X 323.8
650 X 600	26 X 24	660.0 X 610.0	610
650 X 550	26 X 22	660.0 X 559.0
650 X 500	26 X 20	660.0 X 508.0
650 X 450	26 X 18	660.0 X 457.0
650 X 400	26 X 16	660.0 X 406.4
650 X 350	26 X 14	660.0 X 355.6
700 X 650	28 X 26	711.0 X 660.0	610
700 X 600	28 X 24	711.0 X 610.0
700 X 550	28 X 22	711.0 X 559.0
700 X 500	28 X 20	711.0 X 508.0
700 X 450	28 X 18	711.0 X 457.0
700 X 400	28 X 16	711.0 X 406.4
700 X 350	28 X 14	711.0 X 355.6
750 X 700	30 X 28	762.0 X 711.0	610
750 X 650	30 X 26	762.0 X 660.0
750 X 600	30 X 24	762.0 X 610.0
750 X 550	30 X 22	762.0 X 559.0
750 X 500	30 X 20	762.0 X 508.0
750 X 450	30 X 18	762.0 X 457.0
750 X 400	30 X 16	762.0 X 406.4
750 X 350	30 X 14	762.0 X 355.6
800 X 750	32 X 30	813.0 X 762.0	610
800 X 700	32 X 28	813.0 X 711.0
800 X 650	32 X 26	813.0 X 660.0
800 X 600	32 X 24	813.0 X 610.0
800 X 550	32 X 22	813.0 X 559.0
800 X 500	32 X 20	813.0 X 508.0
850 X 800	34 X 32	864.0 X 813.0	610
850 X 750	34 X 30	864.0 X 762.0
850 X 700	34 X 28	864.0 X 711.0
850 X 650	34 X 26	864.0 X 660.0
850 X 600	34 X 24	864.0 X 610.0
850 X 550	34 X 22	864.0 X 559.0
900 X 850	36 X 34	914.0 X 864.0	610
900 X 800	36 X 32	914.0 X 813.0
900 X 750	36 X 30	914.0 X 762.0
900 X 700	36 X 28	914.0 X 711.0
900 X 650	36 X 26	914.0 X 660.0
900 X 600	36 X 24	914.0 X 610.0
900 X 550	36 X 22	914.0 X 559.0
950 X 900	38 X 36	965.0 X 914.0	610
950 X 850	38 X 34	965.0 X 864.0
950 X 800	38 X 32	965.0 X 813.0
950 X 750	38 X 30	965.0 X 762.0
950 X 700	38 X 28	965.0 X 711.0
950 X 650	38 X 26	965.0 X 660.0
950 X 600	38 X 24	965.0 X 610.0
1000 X 950	40 X 38	1016.0 X 965.0	610
1000 X 900	40 X 36	1016.0 X 914.0
1000 X 850	40 X 34	1016.0 X 864.0
1000 X 800	40 X 32	1016.0 X 813.0
1000 X 750	40 X 30	1016.0 X 762.0
1000 X 700	40 X 28	1016.0 X 711.0
1050 X 1000	42 X 40	1067.0 X 1016.0	610
1050 X 950	42 X 38	1067.0 X 965.0
1050 X 900	42 X 36	1067.0 X 914.0
1050 X 850	42 X 34	1067.0 X 864.0
1050 X 800	42 X 32	1067.0 X 813.0
1050 X 750	42 X 30	1067.0 X 762.0
1050 X 700	42 X 28	1067.0 X 711.0
1100 X 1050	44 X 42	1118.0 X 1067.0	610
1100 X 1000	44 X 40	1118.0 X 1016.0
1100 X 950	44 X 38	1118.0 X 965.0
1100 X 900	44 X 36	1118.0 X 914.0
1100 X 850	44 X 34	1118.0 X 864.0
1100 X 800	44 X 32	1118.0 X 813.0
1150 X 1100	46 X 44	1168.0 X 1118.0	711
1150 X 1050	46 X 42	1168.0 X 1067.0
1150 X 1000	46 X 40	1168.0 X 1016.0
1150 X 950	46 X 38	1168.0 X 965.0
1150 X 900	46 X 36	1168.0 X 914.0
1150 X 850	46 X 34	1168.0 X 864.0
1200 X 1150	48 X 46	1219.0 X 1168.0	711
1200 X 1100	48 X 44	1219.0 X 1118.0
1200 X 1050	48 X 42	1219.0 X 1067.0
1200 X 1000	48 X 40	1219.0 X 1016.0
1200 X 950	48 X 38	1219.0 X 965.0
1200 X 900	48 X 36	1219.0 X 914.0
নোট 1) উপরে উল্লিখিত মানগুলি ছাড়াও, GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 ইত্যাদির মানগুলিও প্রয়োগ করা হয়৷ 2) উপরোক্ত সারণীতে তালিকাভুক্ত আকারের চেয়ে বড় আকারের সমকেন্দ্রিক এবং উদ্ভট হ্রাসকারীদের জন্য, সেগুলি ক্রেতা এবং প্রস্তুতকারকের দ্বারা সম্মত হওয়া বা প্রস্তুতকারকের আকার অনুসারে সরবরাহ করা হবে।
