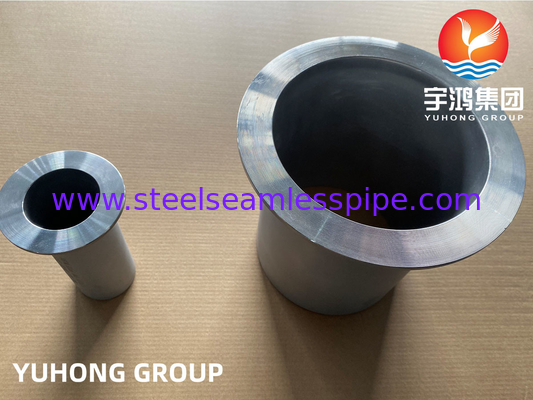

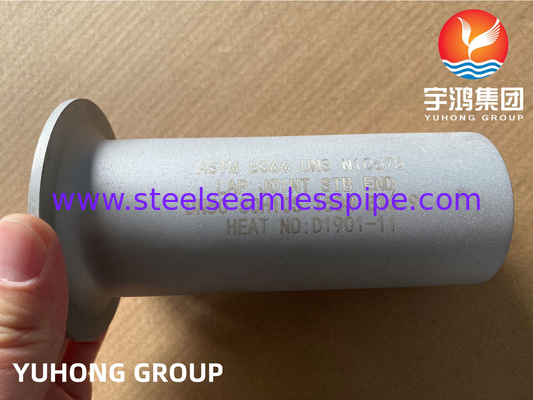

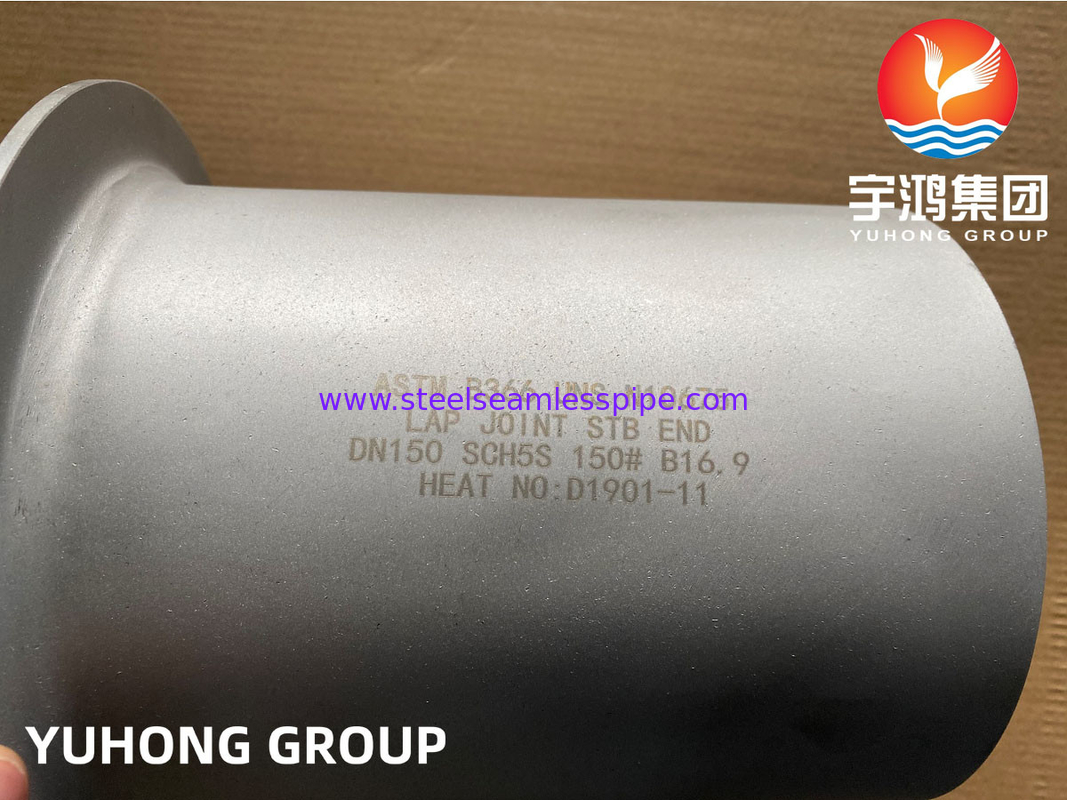

ল্যাপ জয়েন্ট স্টাব এন্ড হ্যাস্টেললোই বি 3 নিকেল অ্যালোয় বটওয়েল্ড ফিটিং এএসটিএম বি 366 ইউএনএস এন 10675

সংক্ষিপ্ত বিবরণঃ

হ্যাস্টেলয় বি৩ ল্যাপ জয়েন্ট স্টাব এন্ড হ'ল হ্যাস্টেলয় বি৩ থেকে তৈরি একটি বিশেষায়িত উপাদান,হাই পারফরম্যান্স নিকেল-মোলিবডেনাম খাদ যা হাইড্রোক্লোরিক এসিডের প্রতি তার ব্যতিক্রমী প্রতিরোধের জন্য পরিচিত, সব ঘনত্ব এবং তাপমাত্রায়এই মিশ্রণটি গর্ত, চাপ-ক্ষরণ ফাটল এবং অক্সিডেশনের জন্য চমৎকার প্রতিরোধ ক্ষমতা প্রদর্শন করে, এটি ক্ষয়কারী পরিবেশের জন্য আদর্শ করে তোলে।

ল্যাপ জয়েন্ট স্টাবের শেষটি একটি সমতল প্রোফাইলের বৈশিষ্ট্যযুক্ত যা পাইপ ফ্ল্যাঞ্জগুলির সাথে সহজ সংযোগের অনুমতি দেয়, একটি নিরাপদ এবং ফুটো-নিরাপদ ইন্টারফেস সরবরাহ করে। এর নকশাটি একটি লস ব্যাক ফ্ল্যাঞ্জ ব্যবহারকে সহজ করে তোলে,সহজ সমাবেশ এবং বিচ্ছিন্ন করার অনুমতি দেয়, যা রক্ষণাবেক্ষণের কাজে বিশেষভাবে সুবিধাজনক।

হ্যাস্টেলয় বি 3 এর প্রধান বৈশিষ্ট্যগুলির মধ্যে রয়েছেঃ

- ক্ষয় প্রতিরোধেরঃ ক্ষয়কারী পরিবেশের প্রতি অসামান্য প্রতিরোধের, বিশেষ করে জৈবিক এবং অজৈবিক অ্যাসিডগুলিতে, কঠোর রাসায়নিক প্রক্রিয়াকরণ অ্যাপ্লিকেশনগুলিতে স্থায়িত্ব বৃদ্ধি করে।

- তাপমাত্রা স্থিতিশীলতাঃ বিভিন্ন তাপমাত্রা পরিসীমা জুড়ে তার যান্ত্রিক বৈশিষ্ট্য বজায় রাখে, বিভিন্ন অপারেটিং অবস্থার মধ্যে কর্মক্ষমতা নির্ভরযোগ্যতা নিশ্চিত করে।

- উত্পাদনযোগ্যতাঃ খাদটি সহজেই ঝালাই এবং গঠিত হতে পারে, যা বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে কাস্টমাইজেশনের অনুমতি দেয়।

- বহুমুখিতাঃ রাসায়নিক প্রক্রিয়াকরণ, পেট্রোকেমিক্যাল শিল্প এবং অন্যান্য অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য উপযুক্ত যেখানে আক্রমণাত্মক মিডিয়া উপস্থিত থাকে, সমালোচনামূলক সিস্টেমে এর ভূমিকা দৃঢ় করে।

স্পেসিফিকেশনঃ

রাসায়নিক গঠনঃ

যান্ত্রিক বৈশিষ্ট্যঃ


মাত্রাঃ

নামমাত্র আকার		সিলিন্ডারের ওডি (মিমি)		দৈর্ঘ্য (মিমি)		ফিল্টের ব্যাসার্ধ (মিমি)		ল্যাপের ব্যাসার্ধ (মিমি)
ডিএন	এনপিএস	ওডি		এফ		R		জি
		ম্যাক্স.	মিনিট।	দীর্ঘ টাইপ	সংক্ষিপ্ত টাইপ	এ	বি ম্যাক্স
15	অর্ধেক	22.8	20.5	76	51	3	0.8	35
20	৩/৪	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	১/৪	43.6	41.4	102	51	5	0.8	64
40	১.৫	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	২.৫	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	৩.৫	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
নোটঃ 1) যখন ছোট টাইপটি বড় ফ্ল্যাঞ্জগুলিতে ব্যবহার করা হয় PN 50 এবং PN 110 ((300 এবং 600 পাউন্ড) এবং PN 150 ((900 পাউন্ড) এবং তার বেশি ফ্ল্যাঞ্জগুলিতে,অথবা PN 260 এবং PN 420 ((1500 এবং 2500LB এর সাথে বৃহত্তর ফ্ল্যাঞ্জের জন্য দীর্ঘ টাইপ ব্যবহার করা হয়), সিলিন্ডারের দৈর্ঘ্য যোগ করা যেতে পারে যা ওয়েল্ডিং সম্ভব, যোগ দৈর্ঘ্য প্রস্তুতকারকের এবং ক্রেতা দ্বারা আলোচনা করা হবে। 2) যদি ফ্ল্যাঞ্জের TG এবং MFM যোগাযোগ পৃষ্ঠ ব্যবহার করা হয় তবে জয়েন্টের বেধ যোগ করা হবে এবং যোগ করা বেধটি বেস দৈর্ঘ্য F বৃদ্ধি করবে (এটি অন্তর্ভুক্ত করা হবে না) । ৩) ফিলিট আর (টাইপ এ) এর ব্যাসার্ধ GB/T 9118.1 9118.2 বা ASME B16 অনুসারে লস ফ্ল্যাঞ্জের ব্যাসার্ধের সাথে সামঞ্জস্যপূর্ণ হবে।5ফিলিট আর (টাইপ বি) এর ব্যাসার্ধ শুধুমাত্র MSS SP-43 এর মানগুলির জন্য প্রয়োগ করা হয় যার ছোট দৈর্ঘ্য F। 4) ল্যাপ জয়েন্টের ব্যাসার্ধ G ASME B16.5 এ উল্লিখিত স্ট্যান্ডার্ড মেশিনযুক্ত পৃষ্ঠের সাথে সঙ্গতিপূর্ণ হবে এবং জয়েন্টের পিছন অংশটি ইনস্টলেশনের পৃষ্ঠের সাথে সঙ্গতিপূর্ণ হবে।ASME B 16-এ নির্দিষ্ট আকার K.5 প্রযোজ্য। ৫) ন্যূনতম ল্যাপ জয়েন্টের বেধ t পাইপের নামমাত্র প্রাচীরের বেধের চেয়ে কম হবে না।
