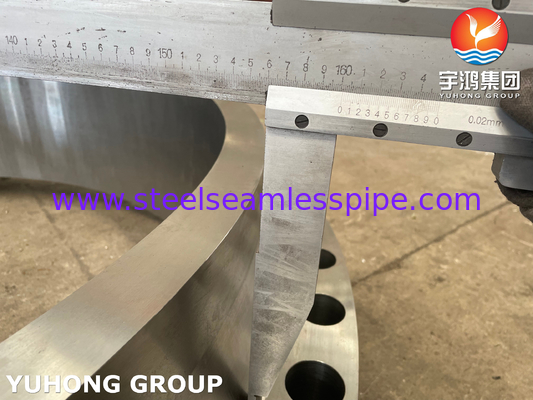

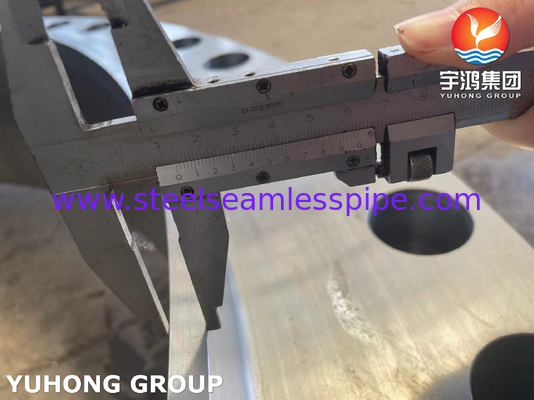

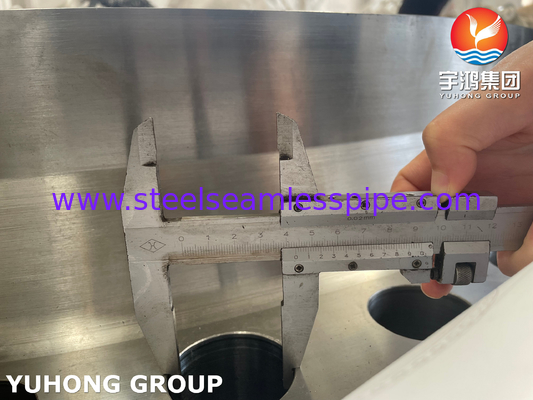

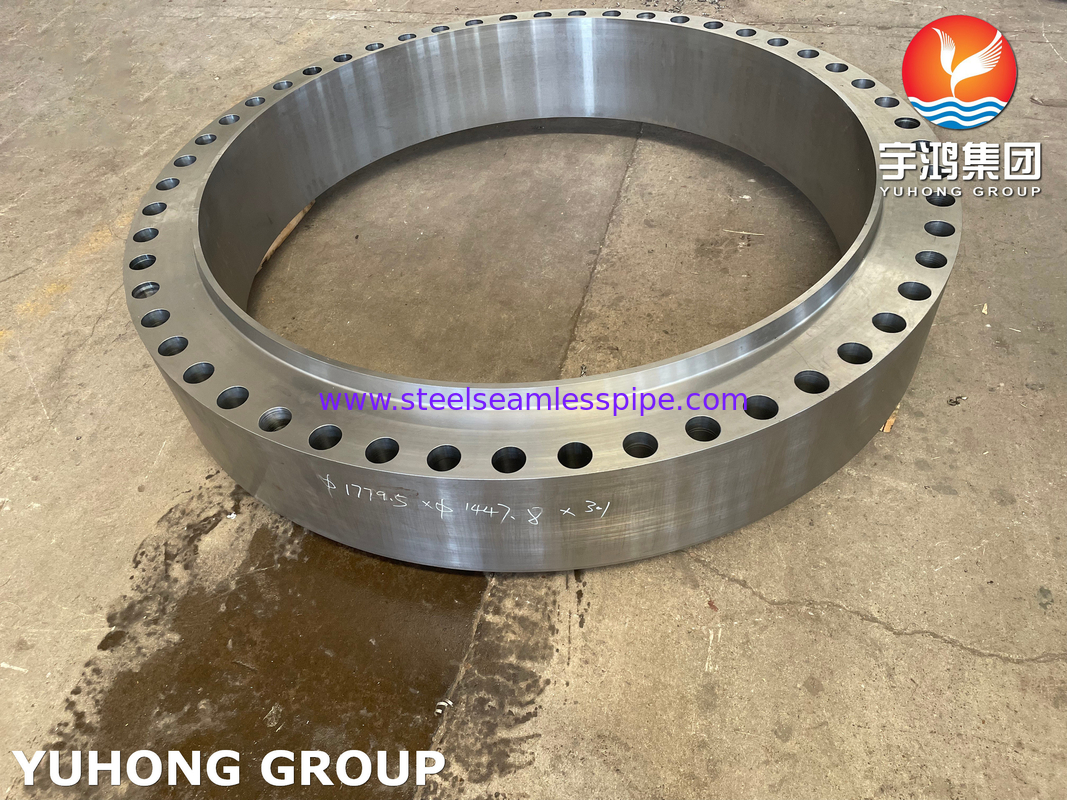

তাপ এক্সচেঞ্জারের জন্য ASTM A105 কার্বন ইস্পাত শরীরের ফ্ল্যাঞ্জ
শরীরের ফ্ল্যাঞ্জগুলি সংযোগকারী হিসাবে কাজ করে যা তাপ এক্সচেঞ্জারের বিভিন্ন উপাদানগুলিকে একত্রিত করে, একটি নিরাপদ এবং সিলিং সমাবেশ নিশ্চিত করে।ফ্ল্যাঞ্জ প্রায়ই ভালভ সঙ্গে একটি নির্দিষ্ট ওরিয়েন্টেশন জন্য স্থাপন বোল্ট গর্ত আছেউদাহরণস্বরূপ, অটোমোবাইল শিল্পে, এই মেশিনটি মেশিনের জন্য উপযুক্ত।বডি প্যানেল বা কাঠামোগত উপাদানগুলি একত্রিত করার সময় বডি ফ্ল্যাঞ্জগুলি ব্যবহার করা যেতে পারে. একটি বডি ফ্ল্যাঞ্জের নকশা, আকার এবং উপাদান নির্দিষ্ট অ্যাপ্লিকেশন এবং প্রয়োজনীয়তার উপর নির্ভর করে ব্যাপকভাবে পরিবর্তিত হতে পারে। সাধারণ উপকরণগুলির মধ্যে রয়েছে ইস্পাত, স্টেইনলেস স্টিল, অ্যালুমিনিয়াম বা প্লাস্টিক,শক্তির মত কারণের উপর ভিত্তি করে নির্বাচিত, স্থায়িত্ব, এবং জারা প্রতিরোধের।
এএসটিএম এ১০৫ কার্বন স্টিল ফ্ল্যাঞ্জ
| উপাদান গ্রেড |
এএসটিএম এ১০৫ |
| স্ট্যান্ডার্ড |
এএসটিএম এ১০৫ এএসটিএম বি১৬।5 |
| উত্পাদন পদ্ধতি |
জালিয়াতি |
| আকার |
1/2 "থেকে 48", sch5S থেকে sch.XXS |
| ক্লাস |
১৫০, ৩০০, ৪০০, ৬০০, ৯০০, ১৫০০, ২৫০০ |
| সারফেস ট্রিটমেন্ট |
গ্যালভানাইজড/অ্যান্টি-কোরোসিওন লেপ |
| প্রয়োগ |
পাইপ সংযোগের জন্য |
ফ্ল্যাঞ্জের গ্রেড
স্টেইনলেস স্টীল ফ্ল্যাঞ্জঃ F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L ইত্যাদি
ডুপ্লেক্স স্টিল ফ্ল্যাঞ্জঃ UNS S31803, 2205, S31254 (254SMO)
সুপার ডুপ্লেক্স স্টিল ফ্ল্যাঞ্জঃ UNS S32750, UNS S32760, UNS S32304, S31500
কার্বন ইস্পাত ফ্ল্যাঞ্জঃ এএসটিএম A105, A105N ইত্যাদি
অ্যালোয় স্টিল ফ্ল্যাঞ্জঃ F1, F11, F22, F5, F9, F91 ইত্যাদি
নিকেল অ্যালোয় ফ্ল্যাঞ্জ নিচের মত
Monel 400 & K500,
ইনকোনেল ৬০০, ৬০১, ৬১৭, ৬২৫, ৬৯০, ৭১৮, এক্স-৭৫০।
ইনকোলয়েড ৮০০, ৮০০এইচ, ৮০০এইচটি, ৮২৫, ৯২৫।
হ্যাস্টেলয় সি২২, সি৪, সি২৭৬, এস, সি২০০০, জি৩০, জি৩৫, এক্স, এন, বি, বি-২, বি-৩।
বিভিন্ন ধরণের ফ্ল্যাঞ্জ আমরা নীচের হিসাবে সরবরাহ করতে পারিঃ
1স্লিপ-অন ফ্ল্যাঞ্জস।
স্লিপ-অন ফ্ল্যাঞ্জগুলির ওয়েল্ডিং নেকের ফ্ল্যাঞ্জগুলির তুলনায় কম প্রাথমিক ব্যয় রয়েছে কারণ তাদের পাইপটি দৈর্ঘ্যে কাটাতে কম নির্ভুলতার প্রয়োজন হয় এবং তারা সমাবেশে আরও সহজতর সারিবদ্ধতা সরবরাহ করে। তবে,অভ্যন্তরীণ চাপ অধীনে তাদের হিসাব শক্তি প্রায় 2/3 এর জোড়া ঘাড় flanges এর শক্তিস্লিপ-অন ফ্ল্যাঞ্জগুলি 1500 পাউন্ডের স্ট্যান্ডার্ডের 1/2 "থেকে 21⁄2" আকারের মধ্যে সীমাবদ্ধ।
2গ্রিডযুক্ত ফ্ল্যাঞ্জ
গ্রিডযুক্ত ফ্ল্যাঞ্জগুলি বিশেষ অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়।তারা ঝালাই ছাড়া একত্রিত করা যেতে পারে এবং অত্যন্ত উচ্চ চাপ সেবা ব্যবহার করা যেতে পারে - বা বায়ুমণ্ডলীয় চাপ কাছাকাছি - যেখানে খাদ ইস্পাত শক্তি জন্য অপরিহার্যগ্রিডযুক্ত ফ্ল্যাঞ্জগুলি তাপমাত্রা বা নমনের চাপ জড়িত অবস্থার জন্য উপযুক্ত নয়, বা এমন চক্রীয় অবস্থার অধীনে যেখানে গ্রিডগুলির মধ্য দিয়ে ফুটো হতে পারে।
3. ওয়েল্ড নেক ফ্ল্যাঞ্জ
ওয়েল্ড নেক ফ্ল্যাঞ্জগুলির একটি দীর্ঘ কোপযুক্ত হাব এবং ধীরে ধীরে বেধের স্থানান্তর রয়েছে।কোপযুক্ত হাব ফ্ল্যাঞ্জের গুরুত্বপূর্ণ শক্তিশালীকরণ এবং ডিশিং প্রতিরোধের সরবরাহ করেউচ্চ চাপ, শূন্যের নিচে বা উচ্চ তাপমাত্রা থেকে উদ্ভূত কঠোর পরিষেবার অবস্থার জন্য এই ধরণের ফ্ল্যাঞ্জ পছন্দসই।
4. ব্লাইন্ড ফ্ল্যাঞ্জ
ব্লাইন্ড ফ্ল্যাঞ্জগুলি পাইপিংয়ের শেষ, ভালভ এবং চাপ জাহাজের খোলার জন্য ব্যবহার করা হয়।ব্লাইন্ড ফ্ল্যাঞ্জ অভ্যন্তরীণ চাপ এবং বোল্ট লোড থেকে উচ্চ চাপ পরিচালনা করতে পারে যেহেতু ব্লাইন্ড ফ্ল্যাঞ্জ সর্বোচ্চ চাপ কেন্দ্রে বাঁক চাপ হয়.
5. সকেট ওয়েল্ড ফ্ল্যাঞ্জ
সকেট ওয়েল্ড ফ্ল্যাঞ্জগুলি ছোট আকারের উচ্চ চাপ পাইপিংয়ে ব্যবহারের জন্য তৈরি করা হয়েছিল।সকেট ওয়েল্ডিং ফ্ল্যাঞ্জগুলি স্লিপ-অন ফ্ল্যাঞ্জের দ্বিগুণ ওয়েল্ডিংয়ের চেয়ে শক্তিশালী এবং আরও বেশি ক্লান্তি শক্তি রয়েছে. অভ্যন্তরীণ ldালাই গ্রাইন্ডিং দ্বারা মসৃণ bore শর্ত সহজে অর্জন করা যেতে পারে। এই flange সাধারণত রাসায়নিক প্রক্রিয়া পাইপিং ব্যবহৃত হয়।
6. ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ
লেপ জয়েন্ট ফ্ল্যাঞ্জগুলি লেপ জয়েন্ট স্টাবগুলির সাথে ব্যবহৃত হয়। লেপ জয়েন্ট ফ্ল্যাঞ্জগুলি সাধারণত কার্বন বা নিম্ন খাদ ইস্পাত পাইপিং সিস্টেমে ব্যবহৃত হয় যা পরিদর্শন এবং পরিষ্কারের জন্য ঘন ঘন ভেঙে ফেলা প্রয়োজন।তারা কোন পয়েন্ট যেখানে গুরুতর নমন চাপ ঘটে ব্যবহার করা উচিত নয়.
শরীরের ফ্ল্যাঞ্জের কিছু সাধারণ ব্যবহারঃ
-
পাইপ সংযোগঃ শরীরের ফ্ল্যাঞ্জগুলি পাইপগুলিকে একসাথে সংযুক্ত করতে ব্যবহৃত হয়। তারা পাইপিং সিস্টেমগুলির সহজ সমাবেশ এবং বিচ্ছিন্নকরণকে সহজ করে তোলে, রক্ষণাবেক্ষণ, মেরামত এবং সংশোধন করার অনুমতি দেয়।ফ্ল্যাঞ্জগুলি একটি শক্তিশালী এবং নিরাপদ জয়েন্ট প্রদান করে, সংযোগ পয়েন্ট থেকে ফুটো প্রতিরোধ।
-
চাপের পাত্রেঃ ফ্ল্যাঞ্জগুলি চাপের পাত্রে যেমন বয়লার, ট্যাঙ্ক এবং চুল্লিগুলিতে ব্যবহৃত হয়। তারা বিভিন্ন ফিটিং, নল,উচ্চ চাপের অবস্থার অধীনে একটি টাইট সীল বজায় রেখে পাত্রে অন্যান্য উপাদান.
-
ভালভঃ ভালভ সমাবেশে, বডি ফ্ল্যাঞ্জগুলি প্রায়শই ভালভের দেহকে সংলগ্ন পাইপিং সিস্টেমের সাথে সংযুক্ত করতে ব্যবহৃত হয়।এই বিন্যাস পাইপ সংযোগ বিরক্ত ছাড়া মেরামত বা প্রতিস্থাপন জন্য ভালভ সহজ ইনস্টলেশন এবং অপসারণ সম্ভব.
-
পাম্প এবং কম্প্রেসারঃ পাম্প এবং কম্প্রেসার সিস্টেমে ফ্ল্যাঞ্জগুলি সাধারণত যন্ত্রপাতিগুলির ইনপুট এবং আউটপুট খোলার সাথে সংশ্লিষ্ট পাইপিংয়ের সাথে সংযুক্ত করতে ব্যবহৃত হয়।তারা একটি নিরাপদ সংযোগ এবং সঠিক সারিবদ্ধতা নিশ্চিত, যা কার্যকর অপারেশন এবং ন্যূনতম ফুটোর জন্য অত্যন্ত গুরুত্বপূর্ণ।
-
তাপ এক্সচেঞ্জারঃ ফ্ল্যাঞ্জগুলি তাপ এক্সচেঞ্জারগুলির অবিচ্ছেদ্য উপাদান, গরম বা শীতল মিডিয়া বহনকারী টিউব বা চ্যানেলগুলির জন্য সংযোগ পয়েন্ট সরবরাহ করে।Flanges গরম exchanger এর শেল বা মাথা থেকে টিউব শীট সংযুক্ত করার অনুমতি দেয়, একটি সিল করা ঘের তৈরি।
