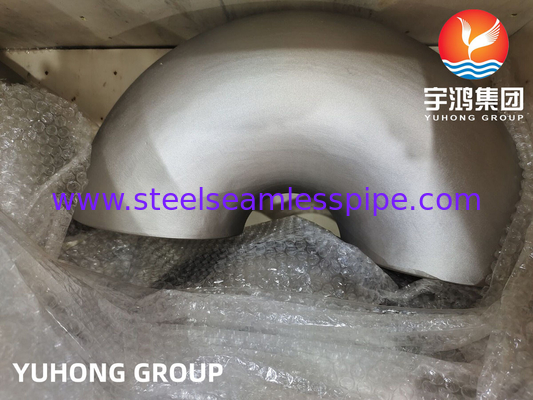

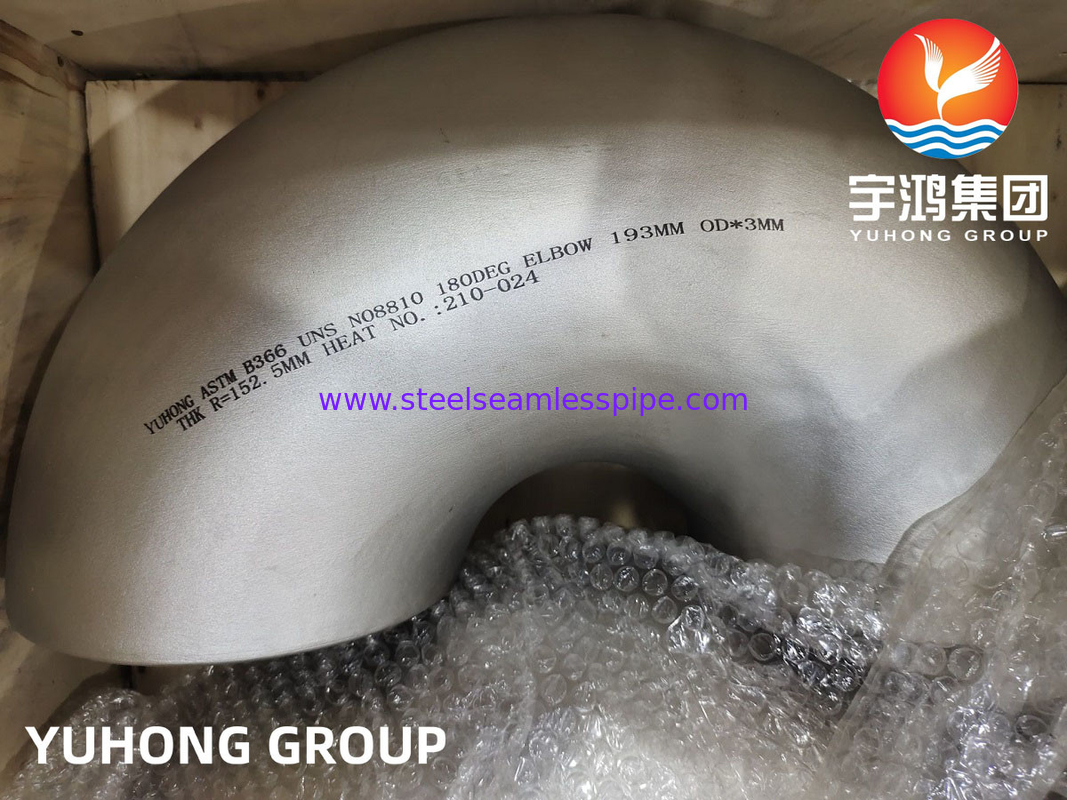

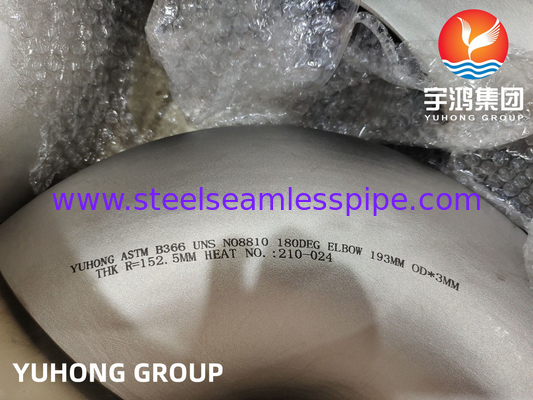

B16.9 বাটওয়েল্ড পাইপ ফিটিংস, ASTM B366 ইনকোলয় 800H / UNS N08810 180ডিগ্রি. এলবো
ASTM B366 হল ফ্যাক্টরি-নির্মিত লোহার নিকেল এবং নিকেল খাদ ফিটিংসের জন্য একটি স্ট্যান্ডার্ড স্পেসিফিকেশন। ইনকোলয় 800H হল একটি নিকেল-আয়রন-ক্রোমিয়াম খাদ যা এই স্পেসিফিকেশনের অংশ। ইনকোলয় 800H / UNS N08810 এলবো বিশেষভাবে উচ্চ তাপমাত্রা এবং চাপ সহ্য করার জন্য ডিজাইন করা হয়েছে, যা এটিকে এমন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে যেখানে পরিবহন করা তরল বা গ্যাস উচ্চ তাপমাত্রা এবং চাপে থাকে। এটি জারা এবং অক্সিডেশন প্রতিরোধের ক্ষেত্রেও চমৎকার, যা এটিকে কঠোর পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে যেখানে অন্যান্য উপকরণ সময়ের সাথে ক্ষয় হতে পারে বা অবনতি হতে পারে।
ASTM B366 ইনকোলয় 800/800H/800HT বাটওয়েল্ড ফিটিংসের সমতুল্য গ্রেড
| স্ট্যান্ডার্ড |
WERKSTOFF NR. |
UNS |
JIS |
BS |
GOST |
AFNOR |
EN |
অথবা |
| ইনকোলয় 800 |
1.4876 |
N08800 |
NCF 800 |
NA 15 |
ЭИ670 |
Z8NC32-21 |
X10NiCrAlTi32-20 |
XH32T |
| ইনকোলয় 800H |
1.4958 / 1.4876 |
N08810 |
NCF 800H |
NA 15(H) |
ЭИ670 |
Z8NC33-21 |
X5NiCrAlTi31-20 |
XH32T |
| ইনকোলয় 800HT |
1.4859 / 1.4876 |
N08811 |
NCF 800HT |
NA 15(HT) |
ЭИ670 |
– |
X8NiCrAlTi32-21 |
XH32T |
ইনকোলয় 800/800H/800HT বাটওয়েল্ড ফিটিংসের যান্ত্রিক বিশ্লেষণ
| উপাদান |
ঘনত্ব |
গলনাঙ্ক |
টান শক্তি |
ফলন শক্তি (0.2% অফসেট) |
দীর্ঘতা |
| 800 / 800H / 800HT |
7.94 g/cm3 |
1385 °C (2525 °F) |
Psi – 75,000 , MPa – 520 |
Psi – 30,000 , MPa – 205 |
30 % |
ইনকোলয় 800/800H/800HT বাটওয়েল্ড ফিটিংসের রাসায়নিক গঠন
| গ্রেড |
C |
Mn |
Si |
S |
Cu |
Fe |
Ni |
Cr |
Al |
Ti |
| 800 |
0.10 সর্বোচ্চ |
1.50 সর্বোচ্চ |
1.00 সর্বোচ্চ |
0.015 সর্বোচ্চ |
0.75 সর্বোচ্চ |
39.50 মিনিট |
30.00 – 35.00 |
19.00 – 23.00 |
0.15 – 0.60 |
0.15 – 0.60 |
| 800H |
0.05 – 0.10 |
1.50 সর্বোচ্চ |
1.00 সর্বোচ্চ |
0.015 সর্বোচ্চ |
0.75 সর্বোচ্চ |
39.50 মিনিট |
30.00 – 35.00 |
19.00 – 23.00 |
0.15 – 0.60 |
0.15 – 0.60 |
| 800HT |
0.06 – 0.10 |
1.50 সর্বোচ্চ |
1.00 সর্বোচ্চ |
0.015 সর্বোচ্চ |
0.75 সর্বোচ্চ |
39.50 মিনিট |
30.00 – 35.00 |
19.00 – 23.00 |
0.15 – 0.60? |
0.15 – 0.60 |
পাইপিং সিস্টেমে বিভিন্ন ধরনের এলবো ব্যবহার করা হয়, যার মধ্যে রয়েছে:
1. 45-ডিগ্রি এলবো: এই ধরনের এলবো 45 ডিগ্রি দ্বারা প্রবাহের দিক পরিবর্তন করে।
2. 90-ডিগ্রি এলবো: এই ধরনের এলবো 90 ডিগ্রি দ্বারা প্রবাহের দিক পরিবর্তন করে।
3. 180-ডিগ্রি এলবো: এই ধরনের এলবো 180 ডিগ্রি দ্বারা প্রবাহের দিক পরিবর্তন করে, কার্যকরভাবে প্রবাহের দিক পরিবর্তন করে।
4. শর্ট রেডিয়াস এলবো: এই ধরনের এলবোর একটি স্ট্যান্ডার্ড এলবোর চেয়ে ছোট কেন্দ্র-থেকে-শেষ দূরত্ব রয়েছে, যা এটিকে সংকীর্ণ স্থানে ব্যবহারের জন্য আদর্শ করে তোলে।
5. লং রেডিয়াস এলবো: এই ধরনের এলবোর একটি স্ট্যান্ডার্ড এলবোর চেয়ে দীর্ঘ কেন্দ্র-থেকে-শেষ দূরত্ব রয়েছে, যা সিস্টেমে ঘর্ষণ এবং চাপ হ্রাস করতে সহায়তা করে।
অ্যাপ্লিকেশন
নিকেল খাদ এলবো সাধারণত পাইপিং সিস্টেমে তাদের চমৎকার জারা প্রতিরোধের এবং উচ্চ তাপমাত্রা পরিবেশের জন্য ব্যবহৃত হয়। এগুলি প্রায়শই পেট্রোকেমিক্যাল, রাসায়নিক এবং বিদ্যুৎ উৎপাদন শিল্পের মতো শিল্পে ব্যবহৃত হয়। কিছু নির্দিষ্ট অ্যাপ্লিকেশনের মধ্যে রয়েছে তেল ও গ্যাস পাইপলাইন, রাসায়নিক প্রক্রিয়াকরণ এবং বাষ্প ব্যবস্থা।
1. মেরিন ইঞ্জিনিয়ারিং।
2. রাসায়নিক এবং হাইড্রোকার্বন প্রক্রিয়াকরণ সরঞ্জাম।
3. গ্যাসোলিন এবং মিষ্টি জলের ট্যাঙ্ক।
4. অপরিশোধিত পেট্রোলিয়াম স্টিল।
5. ডি-এয়ারিং হিটার।
6. বয়লার ফিড ওয়াটার হিটার এবং অন্যান্য তাপ এক্সচেঞ্জার।
7. ভালভ, পাম্প, শ্যাফ্ট, ফিটটিংস, এবং ফাস্টেনার।
8. শিল্প তাপ এক্সচেঞ্জার।
9. ক্লোরিনযুক্ত দ্রাবক।
10. অপরিশোধিত তেল পাতন টাওয়ার।
