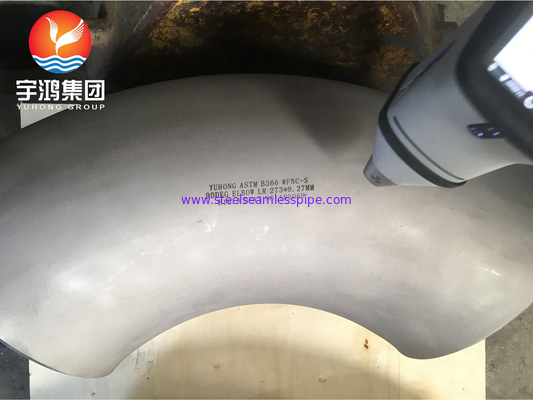

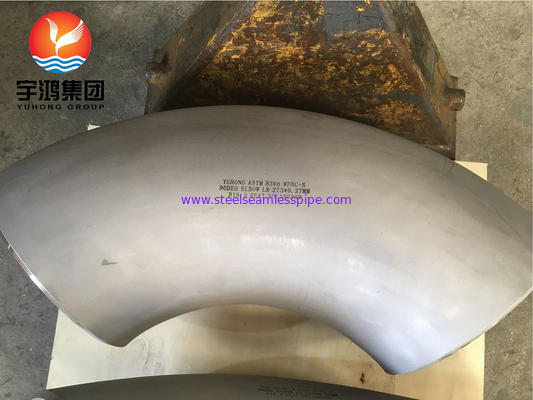

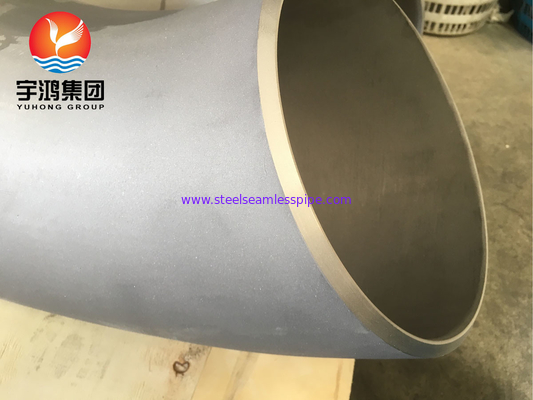

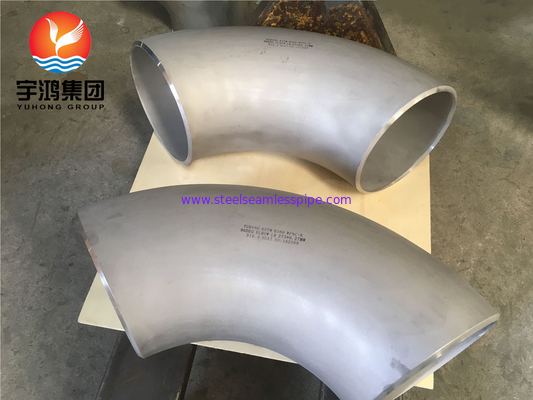

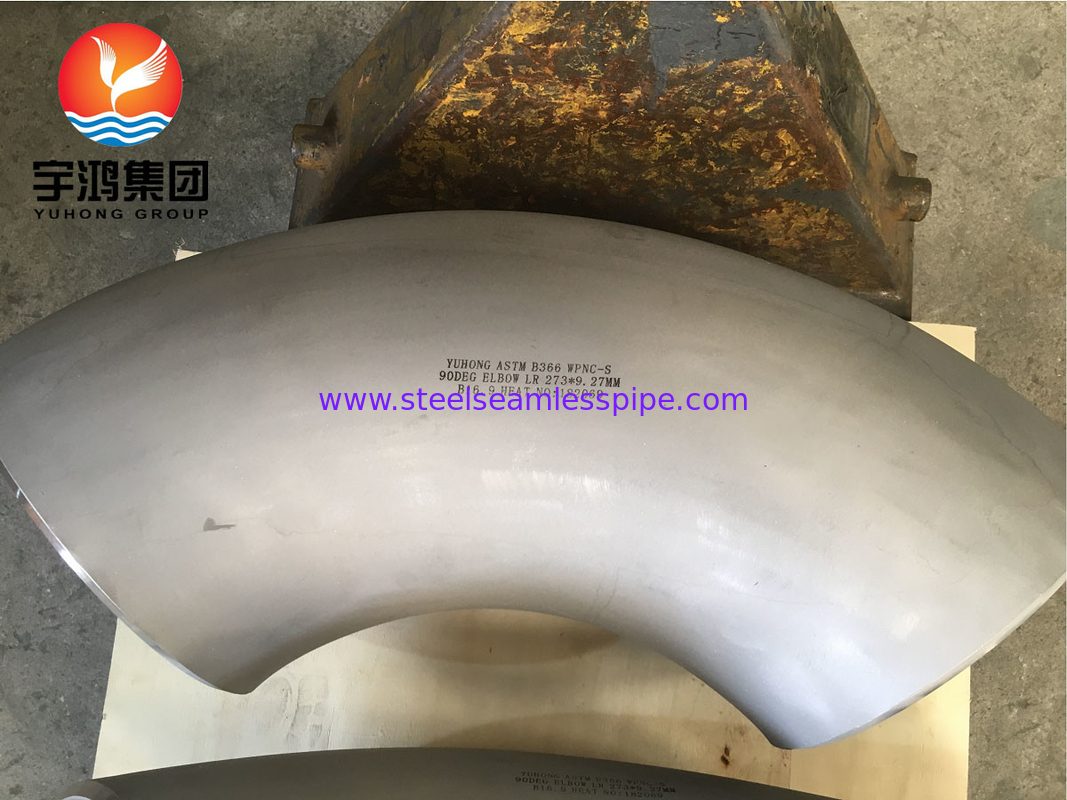

ASTM B366 Monel 400 / UNS N04400 Elbow 90 Degree Nickel Alloy Steel Buttweld ফিটিং

সংক্ষিপ্ত বিবরণঃ

Monel 400 buttweld elbows পাইপিং সিস্টেমের গুরুত্বপূর্ণ উপাদান, বিশেষ করে পরিবেশ যা জারা এবং উচ্চ তাপমাত্রা প্রতিরোধের প্রয়োজন।মূলত নিকেল (৬৭%) এবং তামা (৩০%) দিয়ে গঠিত, এটি তার চিত্তাকর্ষক যান্ত্রিক বৈশিষ্ট্য এবং বিভিন্ন ক্ষয়কারী মাধ্যম, অ্যাসিড এবং লবণাক্ত জল সহ প্রতিরোধের জন্য পরিচিত।

এই কব্জিগুলি বিভিন্ন আকার এবং কোণে আসে, সাধারণত 45 ° এবং 90 ° বাঁকগুলিতে, প্রবাহের ধারাবাহিকতা হ্রাস না করে পাইপিংয়ের দিকের কার্যকর পরিবর্তনগুলি সক্ষম করে।উত্পাদন প্রক্রিয়া সাধারণত গরম বা ঠান্ডা কাজ কৌশল জড়িত, যা স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করে।

Monel 400 এর চমৎকার ওয়েল্ডযোগ্যতা পাইপগুলির মধ্যে বিরামবিহীন সংযোগের অনুমতি দেয়, ফুটো হওয়ার ঝুঁকি হ্রাস করে এবং অতিরিক্ত ফিটিংয়ের প্রয়োজন হ্রাস করে।এই বৈশিষ্ট্যটি সামুদ্রিক ক্ষেত্রে অ্যাপ্লিকেশনের জন্য অত্যন্ত গুরুত্বপূর্ণ, রাসায়নিক প্রক্রিয়াকরণ, এবং তেল ও গ্যাস শিল্প, যেখানে প্রচলিত উপকরণ ব্যর্থ হবে।

মানদণ্ডের দিক থেকে, Monel 400 buttweld elbows সাধারণত ASTM B165 এবং B366 দ্বারা নির্ধারিত স্পেসিফিকেশনগুলি পূরণ করে, উত্পাদনে অভিন্নতা এবং গুণমান নিশ্চিত করে।উপাদানটি স্ট্রেস জারা ক্র্যাকিং এবং উচ্চ তাপমাত্রায় ভালভাবে সম্পাদন করার ক্ষমতা সহ তার প্রতিরোধের জন্যও পরিচিত, উভয় হ্রাস এবং অক্সিডাইজিং পরিবেশে কার্যকরভাবে কাজ করে।

স্পেসিফিকেশনঃ

রাসায়নিক গঠনঃ

যান্ত্রিক বৈশিষ্ট্যঃ


মাত্রাঃ

নামমাত্র আকার		বাইরের ব্যাসার্ধ (মিমি)	কেন্দ্র থেকে শেষ পর্যন্ত (মিমি)
			৯০° কনুই		৪৫° কনুই
ডিএন	এনপিএস	ওভারডোজ	এ		বি
			এলআর	এস আর	এলআর
15	অর্ধেক	21.3	38	...	16
20	৩/৪	26.7	38	...	19
25	1	33.4	38	25	22
32	১/৪	42.2	48	32	25
40	১.৫	48.3	57	38	29
50	2	60.3	76	51	35
65	২.৫	73.0	95	64	44
80	3	88.9	114	76	51
90	৩.৫	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
নোটঃ 1) এগুলি ছাড়াও, GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 ইত্যাদিও প্রয়োগ করা হয়। ২) ৪৮ এর বেশি এনপিএসের সাথে কোণটি ক্রেতা এবং নির্মাতার দ্বারা সম্মত আকারের সাপেক্ষে তৈরি করা উচিত।
