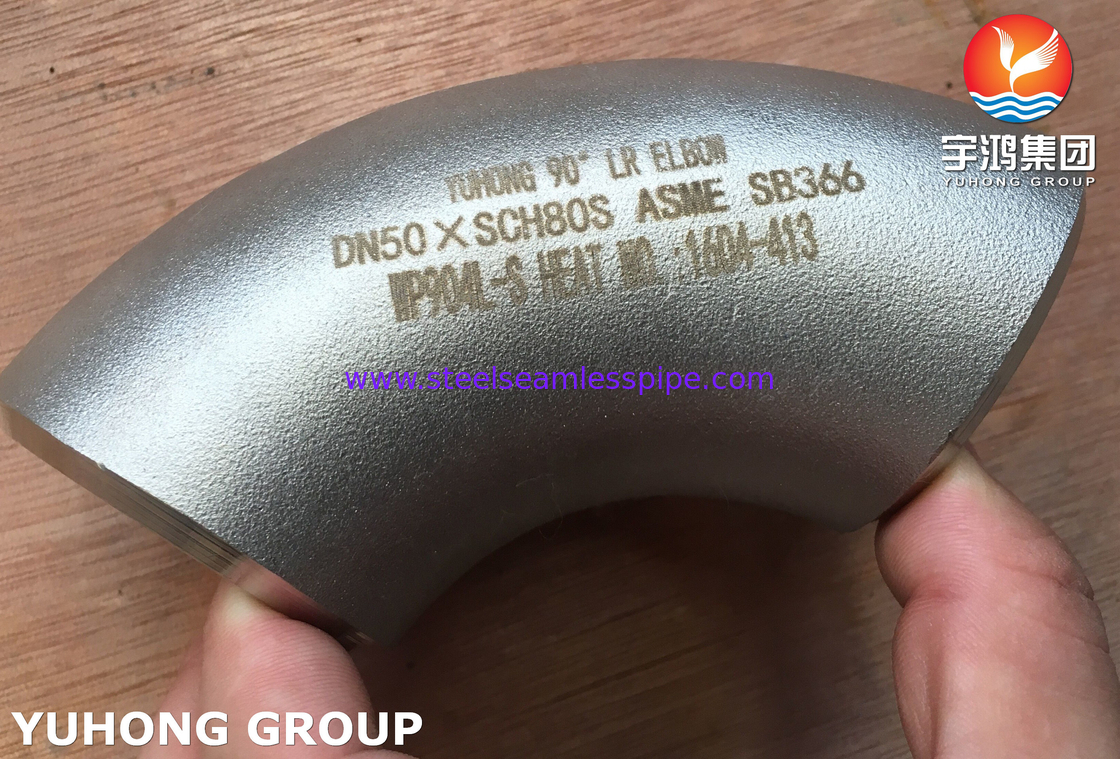

এএসটিএম বি৩৬৬ ডব্লিউপি৯০৪এল এলকোড ৯০ ডিগ্রি স্টেইনলেস স্টীল বিটওয়েল্ড ফিটিং এএসএমই বি১৬9

সংক্ষিপ্ত বিবরণঃ


ডাব্লুপি৯০৪এল এলকোট বিভিন্ন পাইপিং সিস্টেমের একটি গুরুত্বপূর্ণ উপাদান, মূলত তেল ও গ্যাস, পেট্রোকেমিক্যাল এবং জল চিকিত্সার মতো শিল্পে ব্যবহৃত হয়। এটি ৯০৪এল স্টেইনলেস স্টিল থেকে নির্মিত,উচ্চ ক্ষয় প্রতিরোধের জন্য পরিচিতবিশেষ করে অ্যাসিডিক পরিবেশে, এর কম কার্বন সামগ্রী এবং নিকেল, ক্রোমিয়াম এবং মলিবডেনামের মতো উপাদান অন্তর্ভুক্ত করার জন্য ধন্যবাদ।

একটি শক্ত নকশার বৈশিষ্ট্যযুক্ত, ডাব্লুপি 904 এল এলকো চমৎকার যান্ত্রিক বৈশিষ্ট্য সরবরাহ করে, এটি উচ্চ তাপমাত্রা এবং চাপ সহ্য করতে সক্ষম করে।এটি দীর্ঘস্থায়ী এবং নির্ভরযোগ্যতা প্রয়োজন অ্যাপ্লিকেশন জন্য এটি আদর্শ করে তোলে. এলকো সাধারণত বিভিন্ন পাইপিং কনফিগারেশনের জন্য বিভিন্ন আকার এবং মাত্রায় আসে, এবং এর আকৃতি একটি পাইপলাইন মধ্যে দিক মসৃণ পরিবর্তন করতে পারবেন,চাপের পতন এবং ঘূর্ণিঝড়কে কমিয়ে আনা.

ইনস্টলেশনটি সাধারণত সহজ, এবং কনুইটি অন্যান্য উপাদানগুলির সাথে ঝালাই বা ফ্ল্যাঞ্জ করা যেতে পারে।এটা গ্যালভানিক ক্ষয় এড়াতে সিস্টেমের অন্যান্য উপকরণ সঙ্গে সামঞ্জস্যতা নিশ্চিত করা গুরুত্বপূর্ণনিয়মিত পরিদর্শন এবং রক্ষণাবেক্ষণ WP904L এলবোট অন্তর্ভুক্ত পাইপ সিস্টেমের জীবনকাল বাড়াতে সহায়তা করে।

সামগ্রিকভাবে, ডাব্লুপি 904 এল এলকো বহুমুখিতা, শক্তি এবং জারা প্রতিরোধের সংমিশ্রণ করে, এটি অনেক চ্যালেঞ্জিং পরিবেশে পছন্দসই পছন্দ করে।

স্পেসিফিকেশনঃ

রাসায়নিক গঠনঃ

যান্ত্রিক বৈশিষ্ট্যঃ


মাত্রাঃ

নামমাত্র আকার		বাইরের ব্যাসার্ধ (মিমি)	কেন্দ্র থেকে শেষ পর্যন্ত (মিমি)
			৯০° কনুই		৪৫° কনুই
ডিএন	এনপিএস	ওভারডোজ	এ		বি
			এলআর	এস আর	এলআর
15	অর্ধেক	21.3	38	...	16
20	৩/৪	26.7	38	...	19
25	1	33.4	38	25	22
32	১/৪	42.2	48	32	25
40	১.৫	48.3	57	38	29
50	2	60.3	76	51	35
65	২.৫	73.0	95	64	44
80	3	88.9	114	76	51
90	৩.৫	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
নোটঃ 1) এগুলি ছাড়াও, GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 ইত্যাদিও প্রয়োগ করা হয়। ২) ৪৮ এর বেশি এনপিএসের সাথে কোণটি ক্রেতা এবং নির্মাতার দ্বারা সম্মত আকারের সাপেক্ষে তৈরি করা উচিত।
