তাপ এক্সচেঞ্জার টিউব ASTM A213 TP316 / TP316L / TP316Ti / TP316H / TP904L U Bend Tube, Tube bundle প্রয়োগের জন্য
ইউহং গ্রুপঅস্টেনাইটিক স্টেইনলেস স্টীল, নিকেল অ্যালগ্রি স্টীল ((হ্যাস্টেললোই, মোনেল, ইনকোনেল, ইনকোলয়)) সিউমলেস এবং ওয়েল্ডড পাইপ এবং টিউবগুলির সাথে 34 বছরেরও বেশি সময় ধরে কাজ করে,প্রতি বছর 80000 টনেরও বেশি ইস্পাত পাইপ এবং টিউব বিক্রিআমাদের গ্রাহকরা ইতোমধ্যে ৮৫টিরও বেশি দেশকে কভার করেছেন, যেমন ইতালি, যুক্তরাজ্য, জার্মানি, মার্কিন যুক্তরাষ্ট্র, কানাডা, চিলি, কলম্বিয়া, সৌদি আরব, কোরিয়া, সিঙ্গাপুর, অস্ট্রেলিয়া, পোল্যান্ড, ফ্রান্স। ...এবং ওআমাদের গ্রুপের শাখা কোম্পানি এবং কারখানা ইতিমধ্যে অনুমোদিত হয়েছে:ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004

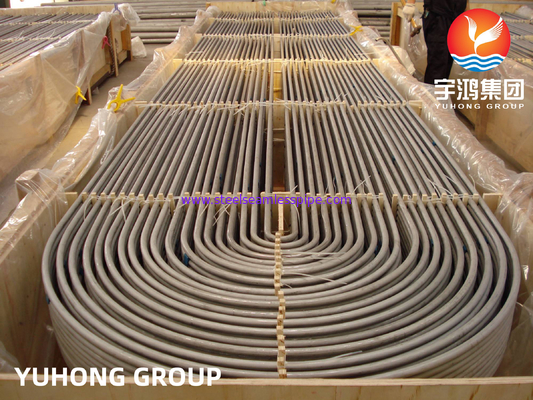

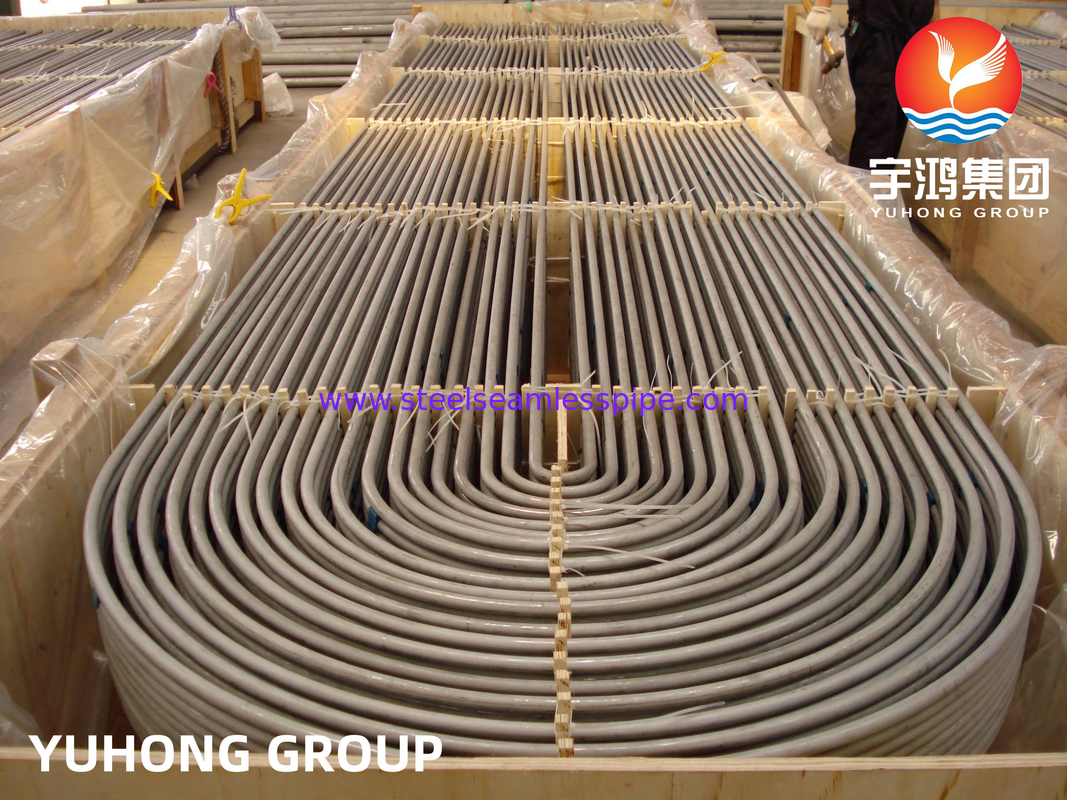

ইউ-বেন্ড টিউবতাপ এক্সচেঞ্জার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
সিউমলেস স্টেইনলেস স্টেইনলেস ইউ-টিউব এবং ওয়েল্ড স্টেইনলেস স্টেইনলেস ইউ বাঁক টিউব কৌশলগতভাবে গুরুত্বপূর্ণ এবং অপরিহার্য
সমালোচনামূলক ক্ষেত্র-- নিউক্লিয়ার এবং পেট্রোকেমিক্যাল মেশিন বিল্ডিং।
ইউহং স্পেশাল স্টিল2006 সাল থেকে ইউ নমন টিউব উত্পাদন শুরু, এখন পর্যন্ত ইতিমধ্যে সরবরাহের চেয়ে বেশি
৩০ হাজার টন স্টেইনলেস স্টীল ইউ-বেন্ড টিউব ৩৫টি দেশে পাঠানো হচ্ছে।
ইউ-বেন্ড টিউব নিম্নলিখিত মান পূরণ করেঃ
1. এএসটিএম এ৬৮৮/এএসটিএম এসএ৬৮৮
2. এএসটিএম এ৮০৩/এএসটিএম এসএ৮০৩
3. এএসটিএম এ৫৫৬/এএসটিএম এসএ৫৫৬
ইস্পাত গ্রেডঃ
|
ফেরিট
|
অস্টেনাইট
|
ডুপ্লেক্স
|
সুপার ডুপ্লেক্স
|
নি-অ্যালগ্রিড
|
টাইটানিয়াম
|
|
টিপি ৪১০
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
টিপি৩৪৭
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
গ্রি।2
|
চুক্তি অনুযায়ী অন্যান্য খাদ এবং ইস্পাত গ্রেডের টিউব তৈরি করা যেতে পারে.
প্রযুক্তিগত প্রয়োজনীয়তাঃ
স্ট্রেইট টিউব স্ট্যান্ডার্ড স্পেসিফিকেশন ফ্লেকিং জন্যঃ
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, ইত্যাদি.
চিহ্নিতকরণঃনল দৈর্ঘ্য জুড়ে মার্কিং মেশিন দ্বারা বাঁকানো আগে (তাপ পরে বাঁকা বিভাগ)
চিহ্নিতকরণ ছাড়াই চিকিত্সা)
নোটঃইউ-বন্ডিং টিউবের সোজা অংশগুলিতে বাঁকানোর পরেও চিহ্নিত করা সম্ভব।
ইউ-বেন্ড টিউবঃ
- টিইএমএ আরসিবি ২.৩১ স্ট্যান্ডার্ড অফ দ্য টিউবুলার এক্সচেঞ্জার ম্যানুফ্যাকচারার্স অ্যাসোসিয়েশন (নবম সংস্করণ) ।
-ASTM A688/ASME SA688 অস্টেনাইটিক জারা প্রতিরোধী welded টিউব জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন
ফিড ওয়াটার বয়লারের জন্য ডিজাইন করা ইস্পাত গ্রেড।
-এএসটিএম বি১৬৩/এএসটিএম এসএ১৬৩ নিকেল এবং নিকেল খাদের টিউবগুলির জন্য স্ট্যান্ডার্ড প্রযুক্তিগত প্রয়োজনীয়তা
কন্ডেনসার এবং তাপ এক্সচেঞ্জার।
- গ্রাহকের স্পেসিফিকেশন।
বাঁকানো ব্যাসার্ধঃ1.5*OD ((বাইরের ব্যাসার্ধ) থেকে 1500mm পর্যন্ত
যখন 1.5*OD এর কম বা সমান ব্যাসার্ধের টিউব অর্ডার করা হয়, তখন জ্যামিতির নির্ভুলতার সাথে একমত হওয়া প্রয়োজন।
সোজা টিউব সর্বোচ্চ দৈর্ঘ্য: ((কনভেন্ট করার আগে): ৩৫০০০ মিমি।
পায়ের দৈর্ঘ্য:ন্যূনতম 1 মিটার, সর্বোচ্চ 16500 মিমি (সর্বোচ্চ R=1500 মিমি)
নোটঃঅন্যান্য আকারের চুক্তি অনুযায়ী পাওয়া যায়।
তাপ চিকিত্সাঃইউ-বন্ডিংয়ের পরে স্ট্রেস রিলেভড (বন্ডিং এরিয়া প্লাস প্রতিটি পায়ে 300MM) ।
ইউ বাঁকানোর পর হাইড্রোস্ট্যাটিক টেস্ট: সর্বোচ্চ পরীক্ষার চাপ 600 বার, 10 সেকেন্ডের জন্য ভিজিয়ে রাখুন
ডিম্যাটেরিয়ালাইজড ওয়াটার, হাইড্রো-টেস্টের পর কম্প্রেসড এয়ার ক্লিনিং।

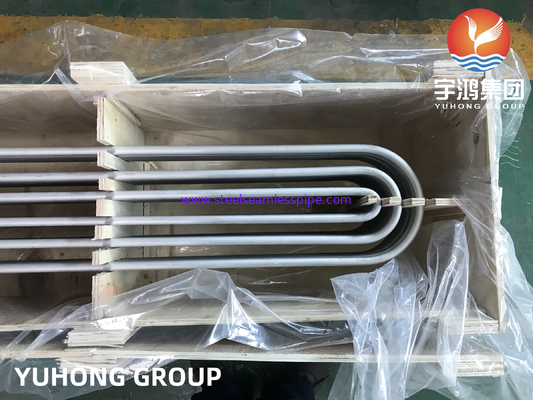

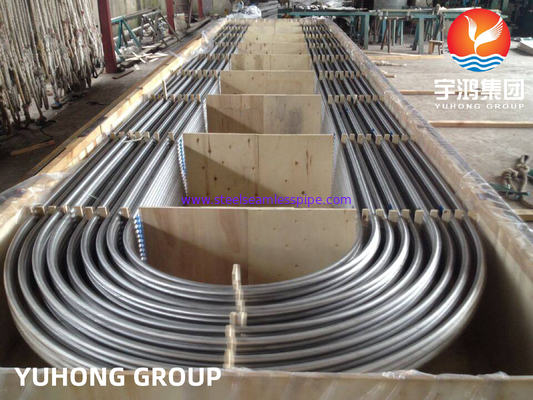

প্যাকেজ: স্ট্রং ট্রান্সপোর্টযোগ্য প্রাক-ফুমিগেটেড কাঠের বাক্সে
প্রতিটি টিউব দৈর্ঘ্য, ব্যাসার্ধ, ব্যাসার্ধ, পিও প্রয়োজনীয়তা অনুযায়ী এবং পলিথিলিনে আবৃত
টিউবের উভয় প্রান্তে নরম প্লাস্টিকের ক্যাপযুক্ত ফিল্ম।
বৈশিষ্ট্যঃ
- 'ইউ' বাঁকানো ঠান্ডা কাজ প্রক্রিয়া দ্বারা সম্পন্ন করা হয়।
- গ্রাহকের অঙ্কন অনুযায়ী প্রয়োজনীয় ব্যাসার্ধে 'ইউ' বাঁকানো হয়।
- বাঁক অংশ এবং ছয় ইঞ্চি পা প্রতিরোধ উত্তাপ দ্বারা চাপ relieved হয়।
- আইডি-তে অক্সিডেশন এড়াতে প্রয়োজনীয় প্রবাহের হারে ইনার্ট গ্যাস (আর্গন) এর মধ্য দিয়ে যাওয়া হয়।

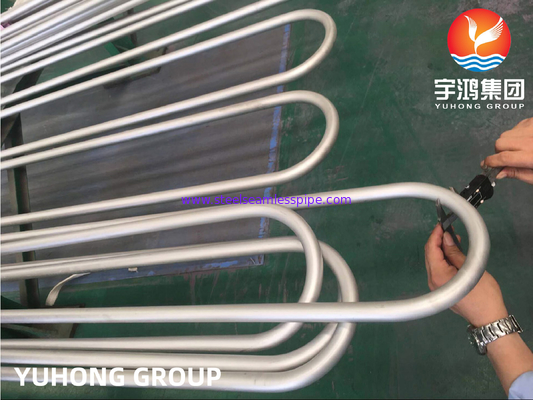

- প্রস্তাবিত স্পেসিফিকেশনের সাথে তার ওডি এবং প্রাচীর পাতলা করার জন্য ব্যাসার্ধটি পরীক্ষা করা হয়।
- শারীরিক বৈশিষ্ট্য এবং ক্ষুদ্র কাঠামো তিনটি ভিন্ন অবস্থানে পরীক্ষা করা হয়।
- ডাই পেনট্রেন্ট টেস্টের মাধ্যমে ঢেউ এবং ফাটলগুলির জন্য চাক্ষুষ পরিদর্শন করা হয়।
- তারপর প্রতিটি টিউবকে সুপারিশকৃত চাপে হাইড্রো টেস্ট করা হয় যাতে ফুটো হয় কিনা তা পরীক্ষা করা হয়।
- টিউবটির পরিচ্ছন্নতা যাচাই করার জন্য কটন বল পরীক্ষা করা হয়।
- তারপর, মাখন, শুকনো, চিহ্নিত এবং প্যাক করা হয়।
- সমস্ত পদ্ধতি TEMA "C" এবং ASTM A-688 অনুযায়ী কঠোরভাবে অনুসরণ করা হয়।
আমাদের দ্বারা পরিচালিত কিছু গুণমান পরীক্ষার মধ্যে রয়েছেঃ
| ক্ষয় পরীক্ষা |
কেবলমাত্র ক্লায়েন্টের বিশেষ অনুরোধে পরিচালিত |
| রাসায়নিক বিশ্লেষণ |
প্রয়োজনীয় গুণমানের মান অনুযায়ী পরীক্ষা সম্পন্ন |
| ধ্বংসাত্মক / যান্ত্রিক পরীক্ষা |
প্রসার্য -- কঠোরতা -- সমতলতা -- ফ্লেয়ার -- ফ্ল্যাঞ্জ। |
| রিভার্স বন্ড এবং রি-প্ল্যাট টেস্ট |
প্রাসঙ্গিক মান এবং ASTM A-450 এবং A-530 মান সম্পূর্ণ সম্মতিতে সম্পন্ন, যা গ্রাহকদের শেষ সমস্যা মুক্ত সম্প্রসারণ, ঢালাই এবং ব্যবহার নিশ্চিত |
| এডি কারেন্ট টেস্টিং |
ডিজিটাল ডিফল্ট-মার্ক টেস্টিং সিস্টেম ব্যবহার করে ভূগর্ভস্থ অভিন্নতা সনাক্ত করার জন্য তৈরি |
| হাইড্রোস্ট্যাটিক পরীক্ষা |
100% হাইড্রোস্ট্যাটিক টেস্টিং টিউব ফুটো চেক করার জন্য ASTM-A 450 মান অনুযায়ী সম্পন্ন, এবং সর্বোচ্চ চাপ আমরা 20Mpa/7s সমর্থন করতে পারেন। |
| বায়ু চাপ পরীক্ষা |
বায়ু ফুটোর কোন প্রমাণ পরীক্ষা করার জন্য |
| চাক্ষুষ পরিদর্শন |
প্যাসিভেশনের পর, পাইপ এবং টিউবগুলির প্রতিটি দৈর্ঘ্য প্রশিক্ষিত কর্মীদের দ্বারা পৃষ্ঠের ত্রুটি এবং অন্যান্য ত্রুটিগুলি সনাক্ত করার জন্য পুঙ্খানুপুঙ্খ চাক্ষুষ পরিদর্শন করা হয় |
পরিপূরক পরীক্ষা:উপরে উল্লিখিত পরীক্ষাগুলির পাশাপাশি, আমরা উত্পাদিত পণ্যগুলির উপর পরিপূরক পরীক্ষাও পরিচালনা করি। এর অধীনে পরিচালিত পরীক্ষাগুলির মধ্যে রয়েছেঃ
- এডি কারেন্ট টেস্টিং
- ও.পি. পরীক্ষা
- রেডিওগ্রাফি পরীক্ষা
|
- ক্ষয় পরীক্ষা
- মাইক্রো টেস্টিং
- ম্যাক্রো পরীক্ষা
|
- আইজিসি পরীক্ষা
- অতিস্বনক পরীক্ষা
- তরল অনুপ্রবেশ পরীক্ষা
|
