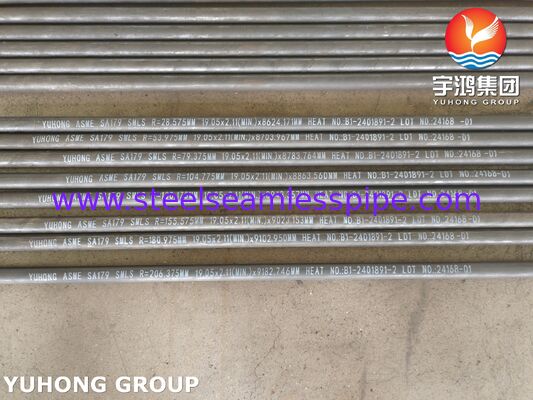

ASME SA179 ASTM A179 কার্বন ইস্পাত সিউমলেস ইউ টিউব জন্য তাপ এক্সচেঞ্জার এবং কনডেনসার

তাপ এক্সচেঞ্জার এবং কনডেন্সারের জন্য ASME SA179 ASTM A179 কার্বন স্টিল সিমলেস ইউ টিউব

ASME SA179 / ASTM A179 সিমলেস ইউ টিউব হল একটি নিম্ন-কার্বন ইস্পাত তাপ এক্সচেঞ্জার টিউব যা সিমলেস কোল্ড-ড্রন টিউবিং থেকে তৈরি এবং পরে একটি ইউ-আকৃতির কনফিগারেশনে বাঁকানো হয়।

পণ্যটি শেল এবং টিউব তাপ এক্সচেঞ্জার, কনডেন্সার, কুলার এবং অনুরূপ তাপ স্থানান্তর সরঞ্জামের জন্য ডিজাইন করা হয়েছে। সোজা টিউবের তুলনায়, ইউ-আকৃতির নকশা টিউবের জ্যামিতির মাধ্যমে তাপীয় প্রসারণকে সামঞ্জস্য করতে দেয় এবং একটি পৃথক ফ্লোটিং হেড স্ট্রাকচারের প্রয়োজন ছাড়াই টিউব বান্ডিলকে কাজ করতে সক্ষম করে।

চূড়ান্ত ইউ টিউবটি তাপ এক্সচেঞ্জার অঙ্কন এবং প্রযোজ্য স্পেসিফিকেশন অনুসারে নিয়ন্ত্রিত বাইরের ব্যাস, দেয়ালের পুরুত্ব, সোজা পায়ের দৈর্ঘ্য, বাঁক ব্যাসার্ধ এবং পায়ের ব্যবধান সহ তৈরি করা হয়।

উপাদান এবং মান

ASME SA179 / ASTM A179

উপাদানের মান: ASME SA179 / ASTM A179
উপাদানের গ্রেড: SA179 / A179
উপাদানের প্রকার: নিম্ন কার্বন ইস্পাত
পণ্যের প্রকার: সিমলেস ইউ টিউব
উৎপাদন প্রক্রিয়া: কোল্ড ড্রন সিমলেস টিউব + ইউ বেন্ডিং

ASTM A179 / ASME SA179 টিউবুলার তাপ এক্সচেঞ্জার, কনডেন্সার এবং অনুরূপ তাপ-স্থানান্তর সরঞ্জামের জন্য সিমলেস কোল্ড-ড্রন লো-কার্বন স্টিল টিউবগুলিকে অন্তর্ভুক্ত করে।

মানটি রাসায়নিক গঠন, যান্ত্রিক বৈশিষ্ট্য, মাত্রা, তাপ চিকিত্সা এবং চূড়ান্ত সিমলেস টিউবের জন্য প্রযোজ্য পরীক্ষার প্রয়োজনীয়তাগুলি সংজ্ঞায়িত করে।

ইউ টিউব ডিজাইন

ইউ-বেন্ড কনফিগারেশন

সরঞ্জামের নকশা অনুসারে সোজা SA179 সিমলেস টিউব নির্দিষ্ট ইউ আকারে বাঁকানো হয়।

মূল মাত্রার প্যারামিটারগুলির মধ্যে রয়েছে:

• টিউবের বাইরের ব্যাস
• দেয়ালের পুরুত্ব
• সোজা পায়ের দৈর্ঘ্য
• ইউ-বেন্ড ব্যাসার্ধ
• কেন্দ্র-থেকে-কেন্দ্র দূরত্ব
• সামগ্রিক ইউ টিউবের দৈর্ঘ্য

তাপ এক্সচেঞ্জার অঙ্কন এবং টিউব বান্ডিল নকশা অনুসারে বাঁকানো মাত্রা নির্ধারিত হয়।

তাপীয় প্রসারণ বিবেচনা

একটি ইউ-টিউব তাপ এক্সচেঞ্জারে, টিউবের বাঁকানো অংশটি টিউব বান্ডিল এবং শেলের মধ্যে পার্থক্যমূলক তাপীয় প্রসারণের জন্য জ্যামিতিক নমনীয়তা সরবরাহ করে।

ইউ-বেন্ড ব্যাসার্ধ এবং টিউব মাত্রার উপযুক্ততা অপারেটিং তাপমাত্রা পরিসীমা, চাপ পরিস্থিতি, টিউব উপাদান এবং সরঞ্জাম নকশা অনুসারে নির্ধারিত হওয়া উচিত।

উৎপাদন প্রক্রিয়া

সিমলেস টিউব উৎপাদন

নির্দিষ্ট টিউবের বাইরের ব্যাস এবং দেয়ালের পুরুত্ব পেতে SA179 সিমলেস টিউবগুলি কোল্ড ড্রয়িং দ্বারা উত্পাদিত হয়।

তাপ চিকিত্সা

প্রযোজ্য ASTM A179 / ASME SA179 প্রয়োজনীয়তা অনুসারে টিউবটি তাপ চিকিত্সা করা হয়।

ইউ বেন্ডিং

নিয়ন্ত্রিত বেন্ডিং সরঞ্জাম ব্যবহার করে সোজা সিমলেস টিউবটি একটি ইউ আকারে বাঁকানো হয়।

তাপ এক্সচেঞ্জার অঙ্কন অনুসারে বেন্ড ব্যাসার্ধ এবং কেন্দ্র-থেকে-কেন্দ্র মাত্রা তৈরি করা হয়।

পোস্ট-বেন্ডিং পরিদর্শন

ইউ-বেন্ড অংশটি নিম্নলিখিতগুলির জন্য পরিদর্শন করা যেতে পারে:

• বাইরের ব্যাস
• দেয়ালের পুরুত্ব
• বেন্ড ব্যাসার্ধ
• ওভালিটি
• সোজা পায়ের অ্যালাইনমেন্ট
• পৃষ্ঠের অবস্থা

প্রকল্পের প্রয়োজনীয়তা অনুসারে অতিরিক্ত পরীক্ষা করা যেতে পারে।

পণ্যের স্পেসিফিকেশন

উপলব্ধ মাত্রা

ইউ টিউবের মাত্রাগুলি সাধারণত তাপ এক্সচেঞ্জার নকশা অনুসারে কাস্টমাইজ করা হয়।

ইউ-বেন্ড পরিদর্শন

প্রকল্পের স্পেসিফিকেশন অনুসারে, পরিদর্শন অন্তর্ভুক্ত থাকতে পারে:

• মাত্রিক পরিদর্শন
• দেয়ালের পুরুত্ব পরিমাপ
• বেন্ড ব্যাসার্ধ যাচাইকরণ
• ওভালিটি পরিমাপ
• ভিজ্যুয়াল সারফেস পরিদর্শন
• এডি কারেন্ট টেস্টিং
• হাইড্রোলিক টেস্টিং
• নিউমেটিক টেস্টিং
• পিএমআই যখন নির্দিষ্ট করা হয়

প্রকৃত পরিদর্শন পরিধি প্রযোজ্য পণ্যের স্পেসিফিকেশন এবং ক্রয় আদেশের প্রয়োজনীয়তা অনুসরণ করা উচিত।

প্রয়োগ

শেল এবং টিউব তাপ এক্সচেঞ্জার

SA179 সিমলেস ইউ টিউবগুলি সাধারণত ইউ-টিউব শেল এবং টিউব তাপ এক্সচেঞ্জারে ব্যবহৃত হয় যেখানে কার্বন স্টিল টিউবিং নির্দিষ্ট করা হয়।

কনডেন্সার

শিল্প তাপ স্থানান্তর সিস্টেমের জন্য কনডেন্সার সরঞ্জামগুলিতেও টিউবগুলি ব্যবহার করা যেতে পারে।

শিল্প শীতলীকরণ সরঞ্জাম

প্রয়োগগুলির মধ্যে অন্তর্ভুক্ত থাকতে পারে:

• প্রসেস কুলার
• তাপ পুনরুদ্ধার সরঞ্জাম
• শিল্প কনডেন্সার
• তাপীয় প্রক্রিয়া সিস্টেম

চূড়ান্ত উপাদান নির্বাচন নকশা তাপমাত্রা, চাপ, প্রক্রিয়া তরল, জল রসায়ন এবং ক্ষয় অবস্থার উপর ভিত্তি করে হওয়া উচিত।

গুণমান নিয়ন্ত্রণ

উপাদানের ট্রেসেবিলিটি

প্রতিটি উৎপাদন ব্যাচ নিম্নলিখিতগুলির মাধ্যমে সনাক্ত এবং নথিভুক্ত করা যেতে পারে:

• হিট নম্বর
• উপাদানের সার্টিফিকেট
• পরিদর্শন রেকর্ড

মাত্রিক পরিদর্শন

সাধারণ পরিদর্শন প্যারামিটারগুলির মধ্যে রয়েছে:

• টিউব ওডি
• দেয়ালের পুরুত্ব
• সোজা পায়ের দৈর্ঘ্য
• বেন্ড ব্যাসার্ধ
• কেন্দ্র দূরত্ব
• ইউ-বেন্ড জ্যামিতি

অতিরিক্ত পরীক্ষা

গ্রাহকের প্রয়োজনীয়তা অনুসারে:

• এডি কারেন্ট টেস্টিং
• হাইড্রোলিক টেস্টিং
• এয়ার আন্ডারওয়াটার টেস্টিং
• তৃতীয় পক্ষের পরিদর্শন
