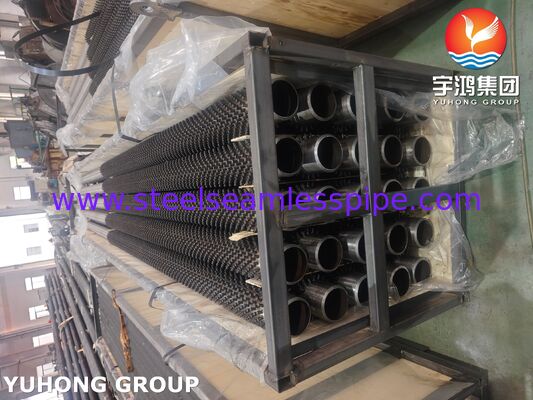

ইকোনোমাইজারগুলির জন্য স্টাডেড টিউব – ASTM A335 P5 অ্যালয় স্টিল

এএসটিএম এ৩৩৫ পি৫ ইকোনোমাইজারগুলির জন্য স্টাফড টিউবউচ্চ তাপমাত্রা বয়লার সিস্টেম, শিল্প বর্জ্য তাপ পুনরুদ্ধার সরঞ্জাম, এবং অন্যান্য চাহিদাপূর্ণ তাপ অ্যাপ্লিকেশন জন্য ডিজাইন ইঞ্জিনিয়ারিং তাপ স্থানান্তর উপাদান। 5Cr-0 ব্যবহার করে নির্মিত।৫ এমও ক্রোমিয়াম-মলিবডেনম খাদ ইস্পাত, এই টিউবগুলি যথাযথভাবে ডিজাইন করা অপারেটিং পরিবেশে উচ্চ তাপমাত্রা শক্তি, অক্সিডেশন প্রতিরোধের এবং নির্ভরযোগ্য কর্মক্ষমতা একত্রিত করে।

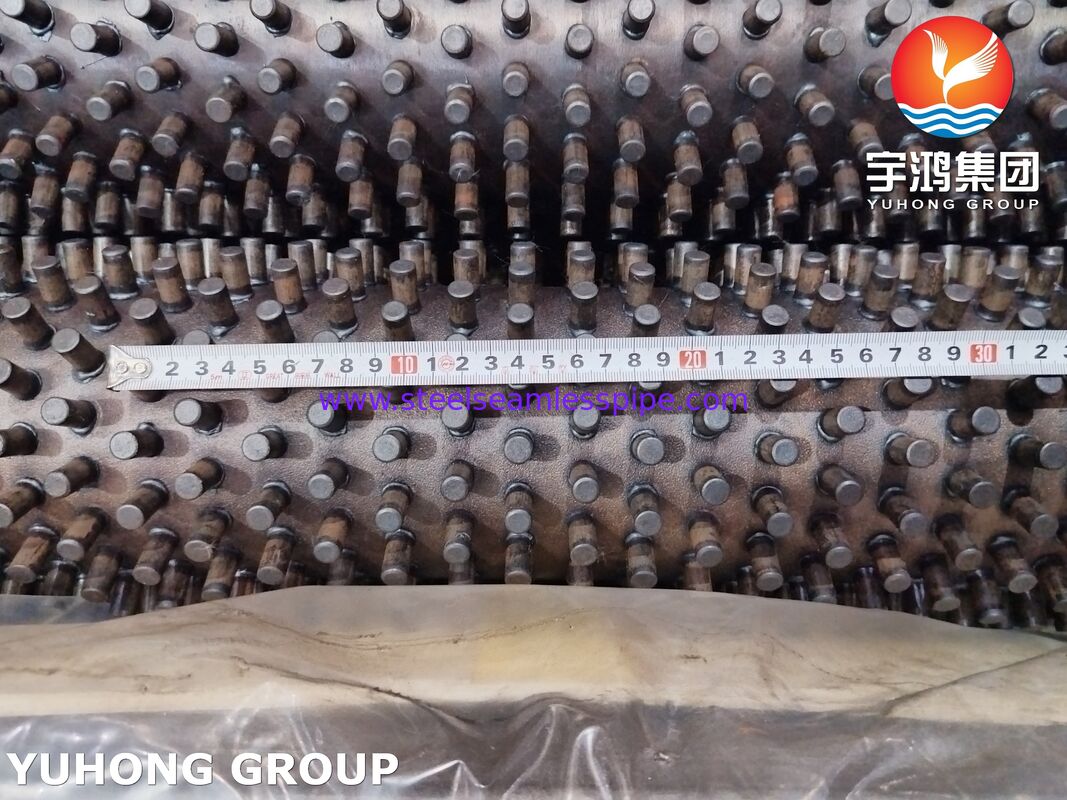

স্টাফড টিউবগুলিতে বেস টিউবের বাইরের পৃষ্ঠের উপর ঝালাই করা কঠিন ধাতব স্টাফ রয়েছে।studs কার্যকরী তাপ স্থানান্তর পৃষ্ঠ এলাকা বৃদ্ধি এবং টিউব প্রাচীর এবং পার্শ্ববর্তী গ্যাস প্রবাহের মধ্যে তাপ বিনিময় উন্নীতএগুলি এমন অ্যাপ্লিকেশনগুলিতে বিশেষভাবে দরকারী যেখানে গ্যাস-পার্শ্ব তাপ স্থানান্তর সীমিত বা যেখানে প্রচলিত ফিনড টিউবগুলি ছাই, ধুলো,অথবা অন্যান্য চ্যালেঞ্জিং প্রক্রিয়া শর্ত.

এএসটিএম এ৩৩৫ পি৫ হল একটি ক্রোমিয়াম-মোলিবডেনম খাদ ইস্পাত গ্রেড যা সাধারণত উচ্চ-তাপমাত্রা চাপ পরিষেবাতে যুক্ত হয়।এর খাদ গঠন সাধারণ কার্বন ইস্পাত তুলনায় উচ্চ তাপমাত্রা অক্সিডেশন এবং উন্নত তাপ-পরিষেবা কর্মক্ষমতা উপযোগী প্রতিরোধের প্রদান করে, প্রকৃত অপারেটিং শর্ত এবং জারা পরিবেশ সাপেক্ষে।

আমাদের স্টাডযুক্ত টিউবগুলি গ্রাহকের অঙ্কন এবং প্রকল্পের স্পেসিফিকেশন অনুযায়ী তৈরি করা যেতে পারে, কাস্টমাইজড টিউব মাত্রা, স্টাড জ্যামিতি, ওয়েল্ডিং পদ্ধতি,শিল্প অর্থনীতিবিদ এবং তাপ পুনরুদ্ধার সিস্টেমের প্রয়োজনীয়তা পূরণের জন্য এবং পৃষ্ঠের সমাপ্তি.

• উচ্চ তাপমাত্রার খাদ ইস্পাত:এএসটিএম এ৩৩৫ পি৫ বেস টিউব সঠিকভাবে ইঞ্জিনিয়ারিং উচ্চ তাপমাত্রা অ্যাপ্লিকেশন জন্য উপযুক্ত।

• উন্নত তাপ স্থানান্তর পৃষ্ঠঃঢালাই করা স্টাডগুলি গ্যাস-পার্শ্ব তাপ বিনিময় জন্য উপলব্ধ বাহ্যিক পৃষ্ঠের ক্ষেত্র বৃদ্ধি করে।

• শক্তিশালী স্টাড সংযুক্তিঃস্টাড ওয়েল্ডিং প্রয়োজনীয় যান্ত্রিক অখণ্ডতা, পরিষেবা শর্ত এবং প্রযোজ্য ওয়েল্ডিং পদ্ধতি অনুযায়ী নির্বাচিত হয়।

• প্রয়োগের নমনীয়তাঃস্টাড ব্যাসার্ধ, উচ্চতা, দূরত্ব, বিন্যাস এবং টিউব দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে।

• শিল্প উৎপাদন:নির্দিষ্ট মাত্রিক সহনশীলতা, পরিদর্শন প্রয়োজনীয়তা এবং প্রকল্পের নথির সাথে উত্পাদন সমন্বয় করা যেতে পারে।

• কাস্টম ইঞ্জিনিয়ারিং:নতুন ইনস্টলেশন, প্রতিস্থাপন সরঞ্জাম এবং তাপ পুনরুদ্ধার সিস্টেম আপগ্রেডের জন্য উপযুক্ত কনফিগারেশনগুলি বিকাশ করা যেতে পারে।

স্টাফড টিউবগুলি সিম গ্যাস থেকে সংবেদনশীল তাপ পুনরুদ্ধার করতে এবং এটিকে বয়লারের ফিড ওয়াটার বা অন্য মনোনীত কাজের তরলে স্থানান্তর করতে ইকোনোমাইজার ডিজাইনে অন্তর্ভুক্ত করা যেতে পারে।চূড়ান্ত ব্যবস্থাটি বয়লারের নকশার উপর নির্ভর করে, তাপমাত্রা প্রোফাইল, এবং অনুমোদিত গ্যাস পার্শ্ব চাপ ড্রপ।

শিল্প চুলা, জ্বলন সিস্টেম, এবং প্রক্রিয়া গরম করার উদ্ভিদগুলিতে, স্টাফড টিউবগুলি অন্যথায় নির্গত হওয়া নিষ্কাশন গ্যাস থেকে তাপ শক্তি পুনরুদ্ধার করতে সহায়তা করতে পারে।

উপযুক্তভাবে ডিজাইন করা স্টাফড টিউব সেটগুলি নির্বাচিত বয়লারের তাপ পুনরুদ্ধার বিভাগগুলিতে ব্যবহার করা যেতে পারে যেখানে উচ্চ তাপমাত্রা খাদ ইস্পাত এবং যান্ত্রিকভাবে শক্ত বাহ্যিক পৃষ্ঠের প্রয়োজন হয়।

শোধনাগার এবং পেট্রোকেমিক্যাল প্ল্যান্টের তাপ পুনরুদ্ধার সরঞ্জামগুলি যখন প্রক্রিয়া তাপমাত্রা, চাপ এবং জারা পরিস্থিতি উপাদান নির্বাচনকে ন্যায়সঙ্গত করে তখন লেগ স্টিলের স্টাফযুক্ত টিউব ব্যবহার করতে পারে।

অন্যান্য সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে বিশেষায়িত তাপীয় অক্সিডাইজার, ফায়ার-হিটার তাপ পুনরুদ্ধার বিভাগ এবং শিল্প গ্যাস-কুলিং সিস্টেম, বিস্তারিত প্রকৌশল মূল্যায়নের সাপেক্ষে।

নিম্নলিখিতগুলি এএসটিএম এ 335 দ্বারা নির্দিষ্ট বাধ্যতামূলক মাত্রার পরিবর্তে প্রতিনিধিত্বমূলক উত্পাদন পরিসীমা। প্রকৃত প্রাপ্যতা, অসহিষ্ণুতা,এবং নকশা উপযুক্ততা প্রকল্পের প্রয়োজনীয়তা বিরুদ্ধে নিশ্চিত করা উচিত.

গুরুত্বপূর্ণঃএই মাত্রাগুলি পণ্য-উত্পাদন পরিসীমা নির্দেশক, সর্বজনীন ASTM প্রয়োজনীয়তা নয়। স্টাড উপাদান, ওয়েল্ড নকশা, সংযুক্তি পদ্ধতি,উৎপাদন আগে মাত্রা tolerances সম্মত হতে হবে.

এএসটিএম এ৩৩৫ পি৫ একটি ক্রোমিয়াম-মোলিবডেনম খাদ ইস্পাত। নিম্নলিখিত টেবিলে গ্রেড পি৫ এর জন্য সাধারণভাবে নির্দিষ্ট রচনা সীমা দেওয়া হয়েছে,প্রযোজ্য মানক সংস্করণ এবং উপাদান শংসাপত্রের সাথে নিশ্চিতকরণের সাপেক্ষে.

ক্রোমিয়ামের পরিমাণ উচ্চ তাপমাত্রায় অক্সিডেশন প্রতিরোধের জন্য অবদান রাখে, যখন মলিবডেনাম শক্তি এবং তাপীয় নরম করার প্রতিরোধের সমর্থন করে।এই বৈশিষ্ট্যগুলির ভারসাম্য P5 কে উপযুক্তভাবে ডিজাইন করা উচ্চ তাপমাত্রা চাপ পাইপিং এবং তাপ স্থানান্তর সরঞ্জামগুলির জন্য প্রার্থী করে তোলে.

প্রযোজ্য ASTM A335 প্রয়োজনীয়তা এবং ক্রয় আদেশে নির্দিষ্ট তাপ বিশ্লেষণ বা পণ্য বিশ্লেষণের বিধান ব্যবহার করে রাসায়নিক রচনা যাচাই করা উচিত।

নিম্নলিখিতগুলি হল ASTM A335 P5 এর জন্য সাধারণভাবে নির্দিষ্ট সর্বনিম্ন যান্ত্রিক প্রয়োজনীয়তা। প্রযোজ্য গ্রেডের নামকরণ, স্ট্যান্ডার্ড সংস্করণ, পণ্যের ফর্ম নিশ্চিত করুন,এবং উৎপাদনের জন্য মুক্তির আগে যে কোন অতিরিক্ত প্রকল্পের প্রয়োজনীয়তা.

যান্ত্রিক বৈশিষ্ট্যগুলি প্রযোজ্য উপাদান স্পেসিফিকেশন অনুযায়ী বেস টিউব পরীক্ষা করে নির্ধারিত হয়।স্টাড ওয়েল্ডিং এবং পরবর্তী তাপ চিকিত্সা স্থানীয় উপাদান বৈশিষ্ট্য প্রভাবিত করতে পারেসুতরাং, যখন ডিজাইনের প্রয়োজন হয় তখন ওয়েল্ডিং যোগ্যতা এবং অতিরিক্ত পরীক্ষাগুলি নির্দিষ্ট করা উচিত।

সিউমলেস এএসটিএম এ৩৩৫ পি৫ টিউবগুলি প্রয়োজনীয় বাইরের ব্যাসার্ধ, প্রাচীরের বেধ, দৈর্ঘ্য এবং উপাদান অবস্থার সাথে ক্রয় করা হয়। উত্পাদনের আগে উপাদান সনাক্তকরণ এবং শংসাপত্র পরীক্ষা করা হয়।

টিউবগুলি নির্দিষ্ট দৈর্ঘ্যে কাটা হয়, এবং শেষগুলি ডাউনস্ট্রিম সমাবেশ এবং ইনস্টলেশন প্রয়োজনীয়তা অনুসারে প্রস্তুত করা হয়।

স্টাডগুলি নির্দিষ্ট ব্যাস, উচ্চতা, উপাদান এবং জ্যামিতিতে নির্মিত বা নির্বাচন করা হয়। স্টাড উপাদান সামঞ্জস্যতা অপারেটিং তাপমাত্রা, টিউব রসায়ন,এবং ঢালাই পদ্ধতি.

নির্বাচিত উপকরণ এবং নকশার জন্য উপযুক্ত একটি অনুমোদিত, যোগ্যতাসম্পন্ন ওয়েল্ডিং পদ্ধতি ব্যবহার করে স্টাডগুলি সংযুক্ত করা হয়।বেস উপাদান উপর ক্ষতিকারক প্রভাব সীমিত যখন প্রয়োজনীয় সংযুক্তি মান অর্জন করতে ঢালাই পরামিতি নিয়ন্ত্রিত হয়.

প্রযোজ্য বিল্ডিং কোড, যোগ্যতাসম্পন্ন ওয়েল্ডিং পদ্ধতি, উপাদান প্রয়োজনীয়তা বা প্রকল্পের স্পেসিফিকেশন দ্বারা প্রয়োজনীয় হলে ওয়েল্ডের পরে তাপ চিকিত্সা করা হয়।তাপমাত্রা চক্র এবং রেকর্ডগুলি যথাযথভাবে নথিভুক্ত করা হয়.

সমাপ্ত টিউবগুলি মাত্রিক পরীক্ষা এবং নির্দিষ্ট ভিজ্যুয়াল, ওয়েল্ড-অখণ্ডতা, উপাদান-নিশ্চয়তা এবং অ-ধ্বংসাত্মক পরীক্ষার মধ্য দিয়ে যায়।পরিদর্শন ও পরীক্ষার পরিকল্পনার সাথে সাথে ফলাফল রেকর্ড করা হয়.

ASTM A335 P5 স্টাফড টিউবগুলির জন্য গুণমান নিশ্চিতকরণ উভয়ই seamless বেস টিউব এবং ঝালাই স্টাফ সংযুক্তিগুলিকে অন্তর্ভুক্ত করা উচিত। সঠিক পরিদর্শন সুযোগ ক্রয় আদেশ, নকশা কোড,পরিষেবা শর্তাবলী, এবং গ্রহণযোগ্যতা মানদণ্ড।

1উপাদান শংসাপত্র পর্যালোচনা
গ্রেড, তাপ সংখ্যা, রাসায়নিক গঠন, যান্ত্রিক পরীক্ষার ফলাফল, তাপ চিকিত্সার অবস্থা এবং ট্রেসযোগ্যতার জন্য উপাদান পরীক্ষার শংসাপত্রগুলি পর্যালোচনা করুন।

2রাসায়নিক বিশ্লেষণ
সার্টিফাইড মিল টেস্টের ফলাফল ব্যবহার করে রাসায়নিক রচনা যাচাই করুন এবং প্রয়োজন হলে, স্বাধীন পণ্য বিশ্লেষণ বা উপযুক্ত বিশ্লেষণমূলক পরীক্ষা করুন।

3টেনসিল টেস্টিং
প্রযোজ্য বেস-টিউব স্পেসিফিকেশন এবং রেফারেন্সযুক্ত পরীক্ষার পদ্ধতি অনুসারে টান শক্তি, রিডান্ট শক্তি এবং প্রসারিততা পরীক্ষা করুন।

4কঠোরতা পরীক্ষা
উপাদান স্পেসিফিকেশন, ওয়েল্ডিং পদ্ধতি, তাপ চিকিত্সা প্রয়োজনীয়তা, বা প্রকল্প পরিদর্শন পরিকল্পনা দ্বারা প্রয়োজন হলে কঠোরতা পরীক্ষা সম্পাদন করুন।

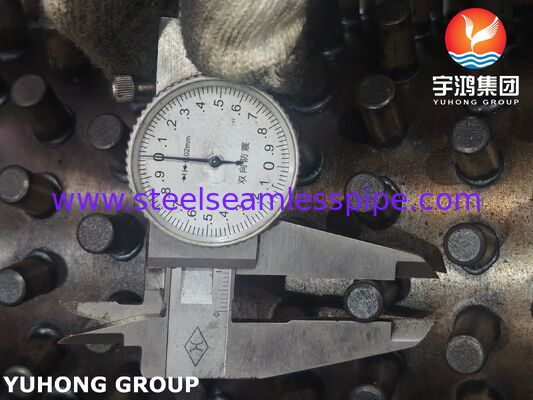

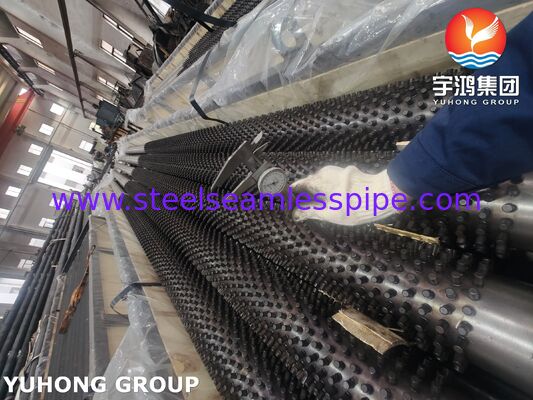

5. মাত্রিক পরিদর্শন
অনুমোদিত অঙ্কন অনুযায়ী নলটির বাইরের ব্যাসার্ধ, দেয়ালের বেধ, দৈর্ঘ্য, সরলতা, স্টাড ব্যাসার্ধ, স্টাড উচ্চতা, স্টাড স্পেসিং এবং সামগ্রিক কনফিগারেশন পরিমাপ করুন।

6. ভিজ্যুয়াল ইন্সপেকশন
টিউব পৃষ্ঠ, স্টাড স্থাপন, ওয়েল্ড চেহারা, এবং দৃশ্যমান ত্রুটি, অসম্পূর্ণ সংযুক্তি, অত্যধিক স্পট, বা অগ্রহণযোগ্য পৃষ্ঠ অবস্থার জন্য প্রবেশযোগ্য ওয়েল্ড অঞ্চল পরীক্ষা করুন।

7স্টড ওয়েল্ড ইন্টিগ্রিটি টেস্টিং
একটি সম্মত পরীক্ষার পদ্ধতি ব্যবহার করুন, যেমন প্রতিনিধিত্বমূলক বাঁক, হ্যামার, বা অন্যান্য যোগ্যতাসম্পন্ন সংযুক্তি পরীক্ষা যেখানে উপযুক্ত।এবং গ্রহণযোগ্যতার মানদণ্ড অনুমোদিত পদ্ধতি বা প্রকল্পের স্পেসিফিকেশন দ্বারা নির্ধারিত হতে হবে.

8অ-ধ্বংসাত্মক পরীক্ষা
তরল অনুপ্রবেশকারী, চৌম্বকীয় কণা, অতিস্বনক বা রেডিওগ্রাফিক পরীক্ষা নির্দিষ্ট করা যেতে পারে যেখানে জ্যামিতি এবং প্রত্যাশিত ত্রুটির প্রকারের জন্য প্রযুক্তিগতভাবে উপযুক্ত।প্রতিটি পদ্ধতি প্রতিটি স্টাড-সেল্ড কনফিগারেশনের জন্য উপযুক্ত নয়, এবং প্রয়োজনীয় পরীক্ষার পরিমাণ সম্পর্কে আগে থেকেই সম্মত হওয়া উচিত।

9হাইড্রোস্ট্যাটিক বা বিকল্প ফুটো পরীক্ষা
বেস পাইপটি ASTM A335 প্রয়োজনীয়তা বা একটি স্পষ্টভাবে অনুমোদিত বিকল্প অনুযায়ী পরীক্ষা করা হয়।একটি সমাপ্ত প্যাডযুক্ত সমন্বয়গুলির অতিরিক্ত পরীক্ষার জন্য প্রযোজ্য নকশা এবং ক্রয়ের স্পেসিফিকেশন অনুসরণ করা উচিত.

10তাপ চিকিত্সা যাচাইকরণ
যদি ওয়েল্ডের পরে তাপ চিকিত্সা প্রয়োজন হয়, তাহলে রেকর্ড তাপমাত্রা চক্র, ধরে রাখার সময় এবং প্রযোজ্য প্রক্রিয়া ডকুমেন্টেশন যাচাই করুন।

11. চূড়ান্ত নথিপত্র
অনুমোদিত পরিদর্শন এবং পরীক্ষার রেকর্ড, উপাদান শংসাপত্র, ট্রেসযোগ্যতা নথি এবং মাত্রা প্রতিবেদন সরবরাহ করুন।চুক্তির প্রয়োজন হলে ওয়েল্ডিং পদ্ধতি এবং ওয়েল্ডারের যোগ্যতা রেকর্ড অন্তর্ভুক্ত করা যেতে পারে.

• অন্যথায় অনুরূপ সাধারণ টিউব তুলনায় উন্নত বহিরাগত তাপ স্থানান্তর এলাকা।

• সম্ভাব্যভাবে উন্নত তাপ পুনরুদ্ধার যেখানে গ্যাস-পার্শ্ব কনভেকশন নিয়ন্ত্রণকারী প্রতিরোধ।

• প্রকল্প-নির্দিষ্ট তাপীয় এবং যান্ত্রিক প্রয়োজনীয়তা পূরণের জন্য নমনীয় স্টাড জ্যামিতি।

• উচ্চ তাপমাত্রা সেবা জন্য খাদ-স্টিল বেস উপাদান বিকল্প।

• লেআউট, স্টাড স্পেসিং এবং পরিষ্কারের ব্যবস্থাগুলি সঠিকভাবে ইঞ্জিনিয়ার করা হলে নির্বাচিত ধুলোযুক্ত বা ছাইযুক্ত গ্যাস প্রবাহের সাথে অভিযোজিত।

• প্রতিস্থাপন এবং নতুন নির্মাণের সরঞ্জামগুলির জন্য গ্রাহকের অঙ্কন অনুযায়ী উত্পাদন।

প্রকৃত তাপ স্থানান্তর পারফরম্যান্স গ্যাসের বৈশিষ্ট্য, প্রবাহের গতি, টিউব পিচ, স্টাড জ্যামিতি, ফাউলিং, তাপমাত্রা পার্থক্য এবং সামগ্রিক তাপ এক্সচেঞ্জার ডিজাইনের উপর নির্ভর করে।স্টাফড টিউবগুলি স্বয়ংক্রিয়ভাবে প্রতিটি পরিষেবাতে উচ্চতর কর্মক্ষমতা প্রদান করে না.

আমরা শিল্প তাপ স্থানান্তর অ্যাপ্লিকেশন জন্য স্পেসিফিকেশন চালিত উত্পাদন উপর ফোকাস। প্রতিটি আদেশ বেস টিউব গ্রেড, টিউব মাত্রা, stud বিন্যাস, সংযুক্তি পদ্ধতি,পরিদর্শন পরিধি, ট্র্যাকযোগ্যতার প্রয়োজনীয়তা এবং বিতরণ ডকুমেন্টেশন।

আমাদের উৎপাদন পরিকল্পনার উপর জোর দেওয়া হয়েছে:

• উপাদান গ্রেড এবং তাপ-সংখ্যা ট্র্যাকযোগ্যতা।

• অনুমোদিত অঙ্কন অনুযায়ী মাত্রা নিয়ন্ত্রণ।

• ওয়েল্ডিং এবং পরিদর্শন পদ্ধতি সংজ্ঞায়িত।

• সম্মত মানের পরিকল্পনার সাথে সামঞ্জস্যপূর্ণ পরিদর্শন রেকর্ড।

• ইকোনোমাইজার, বয়লার এবং শিল্প বর্জ্য তাপ পুনরুদ্ধার সিস্টেমের জন্য কাস্টমাইজেশন।
