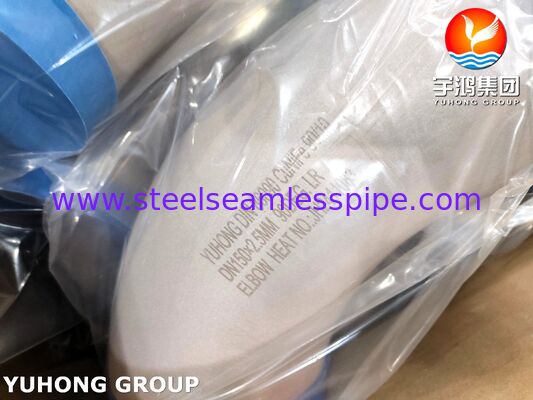

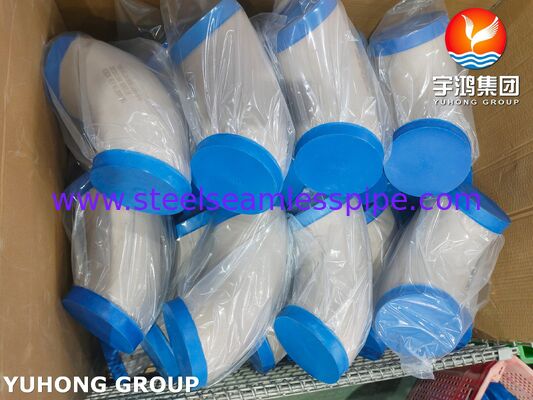

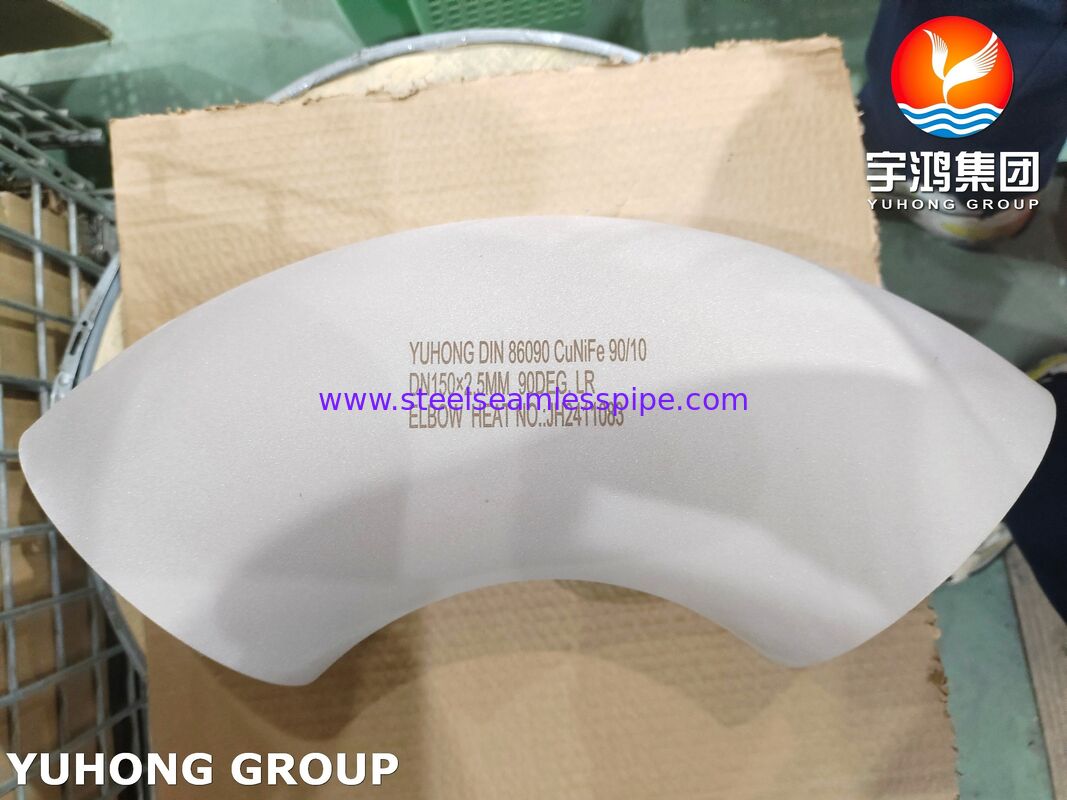

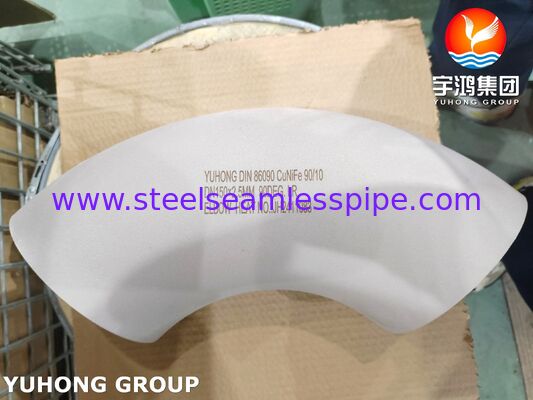

DIN 86090 CuNi 90/10 Elbow C70600 কপার নিকেল পাইপ ফিটিং
দ্যDIN 86090 CuNi 90/10 কনুইএটি একটি তামা-নিকেল বট ওয়েল্ড ফিটিং যা তামা-নিকেল খাদ পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে।কনুই একটি চলমান দায়িত্ব পাইপিং ইনস্টলেশনের জন্য উপযুক্ত একটি ঝালাই সংযোগ বজায় রাখার সময় পাইপিং দিক একটি নিয়ন্ত্রিত পরিবর্তন প্রদান করে.
পণ্যের সংক্ষিপ্ত বিবরণ
CuNi 90/10 ফিটিং সাধারণতCuNi10Fe ভিত্তিক তামা-নিকেল খাদসম্পর্কিত নাম সহইউএনএস সি৭০৬০০, যা সামুদ্রিক, সমুদ্রের জল এবং অন্যান্য ক্ষয় প্রতিরোধী পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।প্রযোজ্য ক্রয় স্পেসিফিকেশন অনুযায়ী উপাদানটির সঠিক নাম এবং রাসায়নিক গঠন নিশ্চিত করা উচিত.
নির্মিত হয়েছেDIN 86090, প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ফিটিংটি বিভিন্ন কনুই কোণ, মাত্রা এবং প্রাচীরের বেধে সরবরাহ করা যেতে পারে।
টেকনিক্যাল স্পেসিফিকেশন
| পয়েন্ট |
স্পেসিফিকেশন |
| পণ্যের নাম |
CuNi 90/10 কপার নিকেল এলকো |
| পণ্যের ধরন |
বিট ওয়েল্ড কনুই |
| স্ট্যান্ডার্ড |
DIN 86090 |
| উপাদান |
তামা নিকেল খাদ |
| গ্রেড |
CuNi 90/10 / CuNi10Fe ভিত্তিক |
| সম্পর্কিত ইউএনএস গ্রেড |
C70600* |
| তামা-নিকেল সিস্টেম |
Cu-Ni-Fe-Mn |
| সংযোগের ধরন |
বিট ওয়েল্ড |
| হাতা কোণ |
45° / 90° / কাস্টমাইজড |
| উৎপাদন |
স্পেসিফিকেশন অনুযায়ী গঠিত / seamless বা welded নির্মাণ |
| আকার |
কাস্টমাইজড / DIN 86090 অনুযায়ী |
| দেয়ালের বেধ |
মিলে যাওয়া পাইপ স্পেসিফিকেশন |
| শেষ প্রস্তুতি |
বিট ওয়েড শেষ |
| উপরিভাগ |
মিল ফিনিস / পিকড বা কাস্টমাইজড |
| তাপ চিকিত্সা |
উপাদান এবং উৎপাদন প্রয়োজনীয়তা অনুযায়ী |
| পরিদর্শন |
মাত্রিক, চাক্ষুষ এবং উপাদান পরিদর্শন |
* C70600 একটি স্বয়ংক্রিয় এক-এক সমতুল্য পরিবর্তে একটি সম্পর্কিত উপাদান নাম হিসাবে চিকিত্সা করা উচিত।সঠিক সমতুল্যতা দাবি করার আগে রাসায়নিক রচনাটি প্রকৃত DIN 86090 উপাদান গ্রেডের সাথে পরীক্ষা করা উচিত.
DIN 86090 স্ট্যান্ডার্ড
DIN 86090 বিশেষভাবেতামা-নিকেল খাদ পাইপলাইনে বট ওয়েল্ডিংয়ের জন্য তামা-নিকেল খাদ লেগ ইলবো.
এই স্ট্যান্ডার্ডটি এমন অ্যাপ্লিকেশনগুলির জন্য প্রাসঙ্গিক যেখানে ফিটিংটি তামা-নিকেল পাইপিং সিস্টেম এবং তাদের ldালাই কনফিগারেশনের সাথে সামঞ্জস্য বজায় রাখতে হবে।
মূল বিষয়গুলির মধ্যে রয়েছেঃ
- কনুইর মাত্রা
- বাইরের ব্যাসার্ধ এবং দেয়ালের বেধ
- কোণার ব্যাসার্ধ
- বিট-ওয়েডের শেষ প্রস্তুতি
- পদার্থের নামকরণ
- সরবরাহের শর্ত
- মাত্রা ত্রুটি
প্রকল্পের অর্ডারের জন্য, ফিটিংয়ের মাত্রাগুলি সংশ্লিষ্ট পাইপ আকার এবং প্রাচীরের বেধের সাথে নির্দিষ্ট করা উচিত।
CuNi 90/10 উপাদান
CuNi 90/10 তামা-নিকেল খাদ ব্যাপকভাবে পাইপিং সিস্টেম এক্সপোজার জন্য নির্বাচিত হয়সমুদ্রের পানি এবং সামুদ্রিক পরিবেশ.
উপাদান বৈশিষ্ট্যঃ
- প্রায় ৯০% তামা এবং ১০% নিকেল ধারণকারী তামা-নিকেল খাদ
- সমুদ্রের জলের ক্ষয় প্রতিরোধের ভাল
- উপযুক্ত প্রবাহের অবস্থার অধীনে ক্ষয়-ক্ষয় প্রতিরোধের ভাল
- সামুদ্রিক পাইপ সিস্টেমের জন্য উপযুক্ত
- ভাল উত্পাদন এবং ldালাই বৈশিষ্ট্য
- তামা-নিকেল পাইপ সিস্টেমের সাথে সামঞ্জস্যপূর্ণ
- দীর্ঘমেয়াদী ব্যবহারের জন্য উপযুক্ত যেখানে তামা-নিকেল উপাদান নির্দিষ্ট করা হয়
CuNi 90/10 গ্রেডে আয়রন এবং ম্যাঙ্গানিজ যোগ করা সামুদ্রিক পরিষেবাতে উপাদানটির পারফরম্যান্সে অবদান রাখে। সঠিক রাসায়নিক সীমা প্রযোজ্য উপাদান স্পেসিফিকেশনের উপর নির্ভর করে।
পণ্য কাঠামো
ডিআইএন ৮৬০৯০ এলকো ডিজাইন করা হয়েছেবট-ওয়েড শেষ, যা ফিটিংটিকে সরাসরি সামঞ্জস্যপূর্ণ তামা-নিকেল পাইপের সাথে ঝালাই করার অনুমতি দেয়।
প্রধান নকশা বৈশিষ্ট্যঃ
- কব্জি কনফিগারেশনঃ45° বা 90° প্রয়োজন অনুযায়ী
- সংযোগঃবিট ওয়েড
- বাঁক জ্যামিতিঃপাইপ ইনস্টলেশনের জন্য নিয়ন্ত্রিত ব্যাসার্ধ
- শেষ প্রস্তুতিঃবট ওয়েল্ডিংয়ের জন্য উপযুক্ত
- দেয়ালের বেধঃসংযুক্ত পাইপের সাথে মিলে নির্বাচন করা হয়েছে
- মাত্রা নিয়ন্ত্রণঃপ্রযোজ্য DIN 86090 প্রয়োজনীয়তার ভিত্তিতে
এই কনফিগারেশনটি কোণের অবস্থানে একটি ফ্ল্যাঞ্জযুক্ত জয়েন্ট প্রবর্তন না করে একটি অবিচ্ছিন্ন ঝালাই পাইপ সংযোগ সরবরাহ করে।
উত্পাদন প্রক্রিয়া
প্রয়োজনীয় আকার, উপাদান অবস্থা এবং উৎপাদন নির্দিষ্টকরণের উপর ভিত্তি করে উত্পাদন রুট নির্বাচন করা হয়।
- কাঁচামাল নির্বাচন
তামা-নিকেল খাদ উপাদান নির্দিষ্ট গ্রেড এবং রাসায়নিক প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা হয়।
- উপাদান যাচাইকরণ
গঠনের আগে রাসায়নিক গঠন এবং উপাদান সনাক্তকরণ পরীক্ষা করা হয়।
- কনুই গঠন
টিউবুলার উপাদানটি প্রয়োজনীয় কনুই জ্যামিতিতে গঠিত হয়।
- শেষ প্রস্তুতি
বিট-সোল্ডের শেষগুলি সমন্বয়কারী CuNi পাইপের সাথে সংযোগ সহজ করার জন্য প্রস্তুত করা হয়।
- তাপ চিকিত্সা
তাপ চিকিত্সা যখন উপাদান স্পেসিফিকেশন এবং উত্পাদন পদ্ধতি দ্বারা প্রয়োজন হয় তখন সম্পন্ন করা হয়।
- মাত্রিক পরিদর্শন
বাইরের ব্যাসার্ধ, দেয়ালের বেধ, বাঁক কোণ, ব্যাসার্ধ এবং শেষ মাত্রা পরীক্ষা করা হয়।
- পৃষ্ঠ পরিদর্শন
ফিটিংটি পৃষ্ঠের ত্রুটি এবং গঠনের সাথে সম্পর্কিত অনিয়মগুলির জন্য চাক্ষুষভাবে পরীক্ষা করা হয়।
- চূড়ান্ত পরিদর্শন ও চিহ্নিতকরণ
প্যাকেজিংয়ের আগে পণ্য সনাক্তকরণ এবং পরিদর্শন ডকুমেন্টেশন সম্পন্ন করা হয়।
অ্যাপ্লিকেশন
DIN 86090 CuNi 90/10 এলবো বিশেষ করে পাইপিং সিস্টেমের জন্য উপযুক্ত যেখানে তামা-নিকেল খাদ নির্দিষ্ট করা হয়।
সামুদ্রিক ও জাহাজ নির্মাণ
- সমুদ্রের জল শীতল করার লাইন
- সমুদ্রের বুকের পাইপিং
- অগ্নিনির্বাপক সমুদ্র জলের সিস্টেম
- বালাস্ট পাইপিং
- সিলিং এবং ড্রেনেজ সিস্টেম
- সামুদ্রিক শীতল সার্কিট
অফশোর ও সমুদ্রের জল ব্যবস্থা
- সমুদ্রের জল গ্রহণের লাইন
- শীতল জল পাইপিং
- অফশোর প্ল্যাটফর্ম ইউটিলিটি পাইপিং
- ডেলিভারি সম্পর্কিত পাইপিং
- সমুদ্র জলের সঞ্চালন ব্যবস্থা
শিল্প পাইপিং
- তাপ এক্সচেঞ্জারের পাইপিং
- কন্ডেনসার সিস্টেম
- শীতল জল সিস্টেম
- ক্ষয় প্রতিরোধী প্রক্রিয়া পাইপিং
- বিদ্যুৎ কেন্দ্রের সহায়ক শীতল সিস্টেম
কেন CuNi 90/10 Elbows ব্যবহার করবেন?
- সমুদ্রের জলের ক্ষয় প্রতিরোধের
সঠিকভাবে ডিজাইন করা এবং পরিচালিত সামুদ্রিক পরিবেশে ক্ষয় প্রতিরোধের কারণে CuNi 90/10 খাদগুলি সমুদ্রের পানির পাইপিংয়ে ব্যাপকভাবে ব্যবহৃত হয়।
- ক্ষয়-ক্ষতির প্রতিরোধ ক্ষমতা
তামা-নিকেল খাদগুলি সমুদ্রের পানিতে স্রোতের ক্ষয় প্রতিরোধের জন্য দরকারী প্রতিরোধ ক্ষমতা প্রদান করতে পারে যখন গতি, জল রসায়ন এবং সিস্টেম নকশা উপযুক্ত পরিষেবা অবস্থার মধ্যে থাকে।
- ঢালাই পাইপ কনফিগারেশন
বট-সেলাইড ডিজাইনটি কব্জিকে একটি অবিচ্ছিন্ন ঝালাই তামা-নিকেল পাইপিং সিস্টেমের অংশ হিসাবে গঠনের অনুমতি দেয়।
- উপাদানগত সামঞ্জস্য
সামঞ্জস্যপূর্ণ CuNi পাইপের সাথে CuNi ফিটিং ব্যবহার করা পুরো পাইপিং সিস্টেমে উপাদানটির ধারাবাহিকতা বজায় রাখতে সহায়তা করে।
- প্রকল্প-নির্দিষ্ট মাত্রা
পাইপ ডিজাইন এবং প্রযোজ্য স্পেসিফিকেশন অনুযায়ী হাতা কোণ, ব্যাস, প্রাচীর বেধ এবং অন্যান্য মাত্রিক প্রয়োজনীয়তা সরবরাহ করা যেতে পারে।
পরিদর্শন ও পরীক্ষা
প্রকল্পের স্পেসিফিকেশন অনুযায়ী পরিদর্শন প্রয়োজনীয়তা কাস্টমাইজ করা যেতে পারে।
| পরিদর্শন / পরীক্ষা |
প্রাপ্যতা |
| রাসায়নিক গঠন |
উপলব্ধ |

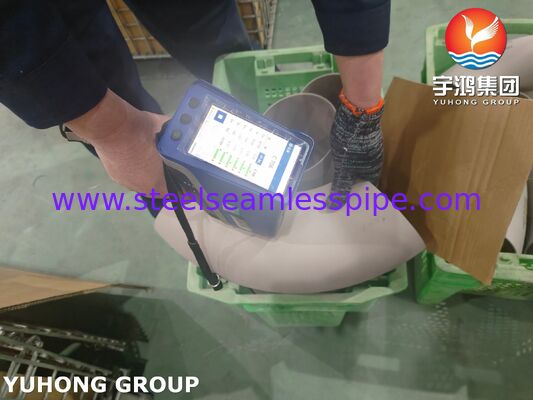

| পিএমআই |
অনুরোধের ভিত্তিতে উপলব্ধ |
| চাক্ষুষ পরিদর্শন |
স্ট্যান্ডার্ড |
| মাত্রিক পরিদর্শন |
স্ট্যান্ডার্ড |
| প্রাচীরের বেধ পরিদর্শন |
উপলব্ধ |
| কোণ কোণ পরিদর্শন |
উপলব্ধ |
| বাঁক ব্যাসার্ধ পরিদর্শন |
উপলব্ধ |
| পৃষ্ঠ পরিদর্শন |
স্ট্যান্ডার্ড |
| ওয়েল্ডিং পরিদর্শন |
নির্মাণ অনুযায়ী |
| এনডিটি |
প্রকল্পের প্রয়োজনীয়তা অনুযায়ী |
| এমটিসি / উপাদান শংসাপত্র |
উপলব্ধ |
| তৃতীয় পক্ষের পরিদর্শন |
অনুরোধে |
উপলব্ধ পণ্য কনফিগারেশন
| প্যারামিটার |
বিকল্প |
| উপাদান |
CuNi 90/10 |
| সম্পর্কিত গ্রেড |
C70600* |
| কব্জি প্রকার |
45° / 90° |
| সংযোগ |
বিট ওয়েল্ড |
| আকার |
ডিআইএন / কাস্টমাইজড |
| দেয়ালের বেধ |
ব্যক্তিগতকৃত |
| বাঁক ব্যাসার্ধ |
ডিজাইন অনুযায়ী |
| শেষ প্রস্তুতি |
বিট ওয়েল্ড |
| পৃষ্ঠের অবস্থা |
মিল / কাস্টমাইজড |
| পরিদর্শন |
স্ট্যান্ডার্ড / প্রকল্প নির্দিষ্ট |
* চূড়ান্ত উপাদান সমতুল্যতা রাসায়নিক গঠন এবং প্রযোজ্য স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত।
কাস্টমাইজেশন অপশন
এই এলকোটটি প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা অনুসারে তৈরি বা সরবরাহ করা যেতে পারে, যার মধ্যে রয়েছেঃ
- নামমাত্র পাইপের আকার
- বাইরের ব্যাসার্ধ
- দেয়ালের বেধ
- কনুইর কোণ
- বাঁক ব্যাসার্ধ
- শেষ প্রস্তুতি
- উপাদান অবস্থা
- পরিদর্শন প্রয়োজনীয়তা
- চিহ্নিতকরণের প্রয়োজনীয়তা
- শংসাপত্রের প্রয়োজনীয়তা
- প্যাকেজিংয়ের প্রয়োজনীয়তা
সার্টিফিকেট ও নথিপত্র
সাধারণ ডকুমেন্টেশনে নিম্নলিখিতগুলি অন্তর্ভুক্ত থাকতে পারেঃ
- উপাদান পরীক্ষার শংসাপত্র (এমটিসি)
- EN 10204 3.1 শংসাপত্র
- রাসায়নিক রচনা প্রতিবেদন
- যান্ত্রিক পরীক্ষার রিপোর্ট
- পিএমআই রিপোর্ট
- মাত্রা পরিদর্শন প্রতিবেদন
- চাক্ষুষ পরিদর্শন প্রতিবেদন
- এনডিটি রিপোর্ট যখন নির্দিষ্ট করা হয়
- তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন
- সম্মতি শংসাপত্র
- প্যাকিং তালিকা
ক্রয় আদেশ এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নথি প্রস্তুত করা যেতে পারে।
