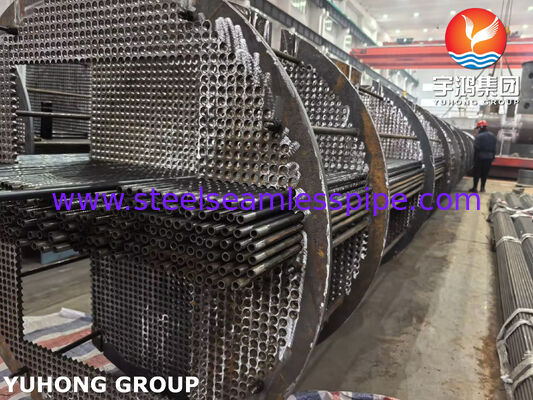

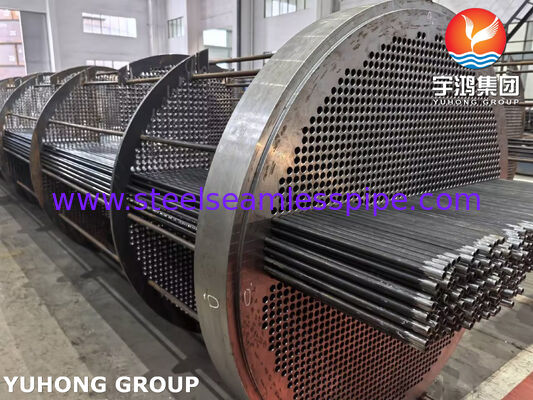

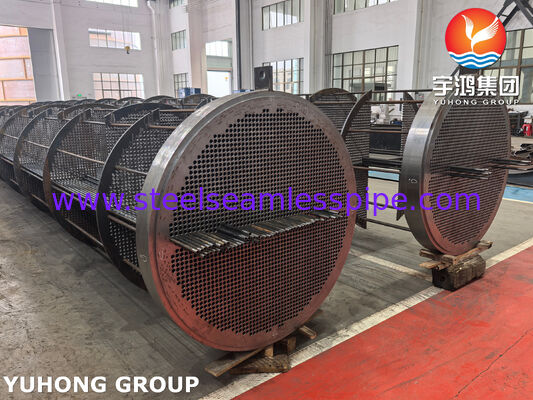

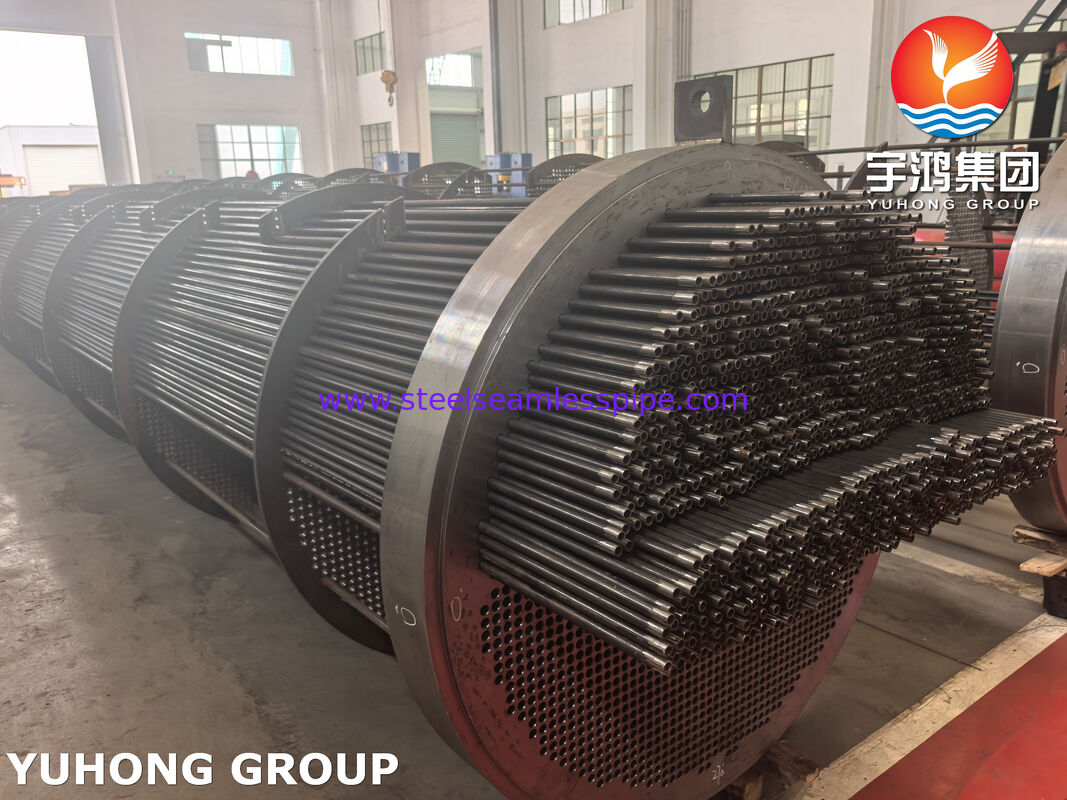

ASME স্ট্যান্ডার্ড কার্বন ইস্পাত তাপ এক্সচেঞ্জার টিউব বান্ডেল
কাস্টম কার্বন ইস্পাত তাপ এক্সচেঞ্জার টিউব বান্ডেল এবং যথার্থ তাপীয় কোর প্রতিস্থাপন সমাধান
ইউহং গ্রুপ কোং, লিমিটেড একটি সম্পূর্ণ সমন্বিত উত্পাদনকারী যা কাঁচা তাপ স্থানান্তর নল, কঠোর পরিষেবা চাপ সরঞ্জাম এবং প্রতিস্থাপন তাপীয় কোর।আমরা ইঞ্জিনিয়ার এবং কাস্টম তাপ এক্সচেঞ্জার টিউব বান্ডিল সমাবেশ উত্পাদন, সোজা / বাঁকা টিউব অ্যারে, উচ্চ দক্ষতা ফিন টিউব মডিউল, এবং কঠোর শিল্প প্রক্রিয়া অপারেশন জন্য ভারী ছাঁটাই তাপ এক্সচেঞ্জার টিউব শীট প্লেট।
প্রাথমিকভাবে সিউমলেস স্টিল পাইপ এবং টিউব প্রস্তুতকারক হিসাবে, ইউহং গ্রুপ কাঁচামাল গলানোর মাধ্যমে যথার্থ যন্ত্রপাতি এবং চূড়ান্ত সমাবেশের মাধ্যমে সরাসরি মান নিয়ন্ত্রণ বজায় রাখে।আমাদের উৎপাদন ক্ষমতা ধাতুবিদ্যার বিস্তৃত পরিসীমা জুড়েস্টেইনলেস স্টীল সিউমলেস টিউব, ফার্নেস টিউব, নিকেল অ্যালোয় টিউব, কপার অ্যালোয় টিউব এবং ভারী দেয়াল কার্বন ইস্পাত টিউব সহ।আমরা সম্পূর্ণ প্রক্রিয়া তাপ এক্সচেঞ্জার সিস্টেম সেইসাথে সরাসরি ড্রপ ইন প্রতিস্থাপন বান্ডিল কঠোরভাবে TEMA ডিজাইন নির্মাণএএসএমই সেকশন ৮ ডিভ ১ এবং এপিআই ৬৬০।
পণ্য শ্রেণীবিভাগ এবং উপাদান বিকল্প
আমরা মূল OEM সরঞ্জাম জ্যামিতি বা স্ট্যান্ডার্ড যান্ত্রিক নকশা জুড়ে আপগ্রেড প্রক্রিয়া প্রয়োজনীয়তা মেলে তাপ প্রতিস্থাপন কোর ইঞ্জিনিয়ারঃ
- অপসারণযোগ্য ইউ-টিউব বান্ডেল (টিইএমএ ইউ):বৈশিষ্ট্য একটি একক টিউব শীট সংযুক্ত বাঁকা তাপ এক্সচেঞ্জার টিউব অ্যারে।এই কনফিগারেশনটি টিউব-টু-শীট জয়েন্টগুলিতে যান্ত্রিক ক্লান্তি সৃষ্টি না করে শেল এবং টিউবগুলির মধ্যে উচ্চ ডিফারেনশিয়াল তাপ সম্প্রসারণকে সামঞ্জস্য করে.
- ফ্লোটিং হেড টিউব বান্ডেল (TEMA S/T):এক প্রান্তে একটি স্থির তাপ এক্সচেঞ্জার টিউব শীট এবং অন্য প্রান্তে একটি অভ্যন্তরীণ ভাসমান মাথা দিয়ে নির্মিত,অপরিশোধিত তেলের প্রয়োগে শেল-সাইড ফাউল্যান্টগুলির যান্ত্রিক পরিষ্কারের জন্য সম্পূর্ণ কোর প্রত্যাহারের অনুমতি দেওয়া.
- ফিক্সড টিউবশিট ব্যান্ডেল (TEMA E/F):স্থির-অবস্থার তাপীয় দায়িত্ব, কম অপারেটিং তাপমাত্রা পার্থক্য, বা সম্প্রসারণ জয়েন্ট দিয়ে সজ্জিত শেল জন্য আদর্শ কঠোর দ্বৈত-টিউব শীট নকশা।
- বায়ু-শীতল ফিনড কোর সমন্বয়ঃউচ্চ ঘনত্বের ফিন টিউব মডিউলগুলি (এক্সট্রুড অ্যালুমিনিয়াম, এল-ফুট, কেএল-ফুট, বা এমবেডেড জি-ফিন) বেস টিউবগুলিতে একীভূত করে বায়ু শীতল সিস্টেমে তাপ অপচয়কে সর্বাধিক করে তোলে।
সমালোচনামূলক প্রক্রিয়া অবস্থার জন্য উপাদান বিকল্পঃ
- কার্বন ইস্পাত:এএসটিএম এ১৭৯ (নিম্ন কার্বন-বিহীন ঠান্ডা-টানা), এএসটিএম এ২১৪ (বৈদ্যুতিক-প্রতিরোধ-ঢালাই), এএসটিএম এ২১০ গ্রেড এ১/সি, এসএ৩৩৪ গ্রেড ৬ (নিম্ন তাপমাত্রা পরিষেবা) ।
- সিউমলেস অ্যালগ্রিড স্টিল:উচ্চ তাপমাত্রার বয়লার এবং গরম করা হিটারগুলির জন্য ASTM A213 T11, T22, T91 ফার্নেস টিউব গ্রেড।
- স্টেইনলেস এবং ক্ষয় প্রতিরোধী খাদঃস্টেইনলেস স্টীল সিউমলেস টিউব (304/304L, 316/316L, ডুপ্লেক্স 2205, সুপার ডুপ্লেক্স 2507), নিকেল অ্যালোয় টিউব (Inconel 625, Hastelloy C276, Monel 400) এবং কপার অ্যালোয় টিউব (CuNi 90/10,CuNi 70/30) ব্র্যাক বা সমুদ্রের জল শীতল করার জন্য.
টিউব বান্ডেল উপাদান এবং উপাদান ফাংশন
| মূল উপাদান | ইঞ্জিনিয়ারিং বিকল্প এবং উত্পাদন স্পেসিফিকেশন | তাপ এক্সচেঞ্জার সরঞ্জামের কাঠামোগত ফাংশন |
|---|
| তাপ এক্সচেঞ্জার টিউব শীট | ভারী কাঠামো কার্বন ইস্পাত (SA105, SA350 LF2), CNC ডাবল serrated grooves সঙ্গে ড্রিল | টিউব-সাইড এবং শেল-সাইড মিডিয়া পৃথক করে টিউব শেষগুলি চাপের অধীনে সুরক্ষিত করার সময় প্রধান চাপ বাধা হিসাবে কাজ করে। |
| তাপ এক্সচেঞ্জার টিউব | সরল সিউমলেস, লো-ফিনড, এক্সটেন্ডেড ফিন টিউব, বা ইউ-ব্রেন্ড টিউবিং | প্রাথমিক তাপ স্থানান্তর ইন্টারফেস গঠন করে; টাইট বাইরের ব্যাসার্ধ (OD) এবং প্রাচীর বেধ সহনশীলতা সঙ্গে ইঞ্জিনিয়ারিং। |
| সেগমেন্টাল বাফেল | এক-বিভাগ, ডাবল-বিভাগ, বা এনটিআইডাব্লু (উইন্ডোতে টিউব নেই) ব্যফেল | শেল-সাইড তরল প্রবাহকে টিউব অ্যারে জুড়ে উল্লম্বভাবে পরিচালনা করে যা কম্পনের বিরুদ্ধে টিউবকে কাঠামোগতভাবে সমর্থন করে। |
| টাই রডস এবং স্পেসার | উচ্চ-টেনসিল কার্বন ইস্পাত বা স্টেইনলেস স্টীল থ্রেডেড রডস, যথার্থ হাতা সহ | হিট এক্সচেঞ্জার টিউব বান্ডেলের লম্বা অক্ষ বরাবর বেফেল প্লেট অবস্থানগুলি শক্তভাবে স্থির করে, বেফেল কাত বা স্থানচ্যুতি রোধ করে। |
| ইমপিংমেন্ট বাফার | শেল নজলের নিচে মাউন্ট করা ঘন কার্বন/অ্যালগ স্টিলের পরিধান প্লেট | উচ্চ গতির তরল ড্রপলেট প্রভাব থেকে বাইরের টিউব সারি রক্ষা করে, শেল তরল ইনলেট কাছাকাছি ক্ষয়-ক্ষয় প্রতিরোধ করে। |
প্রযুক্তিগত বৈশিষ্ট্য এবং গুণমান নিয়ন্ত্রণের মানদণ্ড
- সরাসরি টিউব মিল নিয়ন্ত্রণঃইন-হাউস সিউমলেস টিউবিং উত্পাদন প্রতিটি তাপ এক্সচেঞ্জার টিউবের মোট দৈর্ঘ্য জুড়ে কঠোর বাইরের ব্যাসার্ধ (ওডি) নিয়ন্ত্রণ, প্রাচীর বেধ অভিন্নতা এবং উচ্চ পৃষ্ঠ সমাপ্তি নিশ্চিত করে।
- টর্ক নিয়ন্ত্রিত হাইড্রোলিক সম্প্রসারণঃস্বয়ংক্রিয়ভাবে ডাবল-গ্রাউভড টিউব শীট হোলগুলিতে প্রসারিত করা - ঐচ্ছিক সিলিং ওয়েল্ডিংয়ের সাথে একত্রিত - 20 এমপিএ অতিক্রমকারী অপারেটিং চাপের অধীনে শূন্য ফুটোযুক্ত জয়েন্ট অখণ্ডতা নিশ্চিত করে।
- ইউ-বেন্ড স্ট্রেস রিলেভিং:ইউ-টিউব কনফিগারেশনের ঠান্ডা বাঁকা অঞ্চলগুলি ক্ষয় প্রতিরোধের পুনরুদ্ধার এবং স্ট্রেস ক্ষয় ক্র্যাকিং (এসসিসি) প্রতিরোধের জন্য নিয়ন্ত্রিত সমাধান অ্যানিলিং বা স্ট্রেস-রিলিফ তাপ চিকিত্সার মধ্য দিয়ে যায়।
- ১০০% গুণমান যাচাইকরণঃএনডিই প্রোটোকলগুলির মধ্যে রয়েছে হাইড্রোস্ট্যাটিক চাপ পরীক্ষা, টিউবিংয়ের উপর এডি কারেন্ট টেস্টিং (ইটি), চাপ welds উপর রেডিওগ্রাফিক টেস্টিং (আরটি), তরল অনুপ্রবেশকারী টেস্টিং (পিটি),এবং পজিটিভ মেশিন আইডেন্টিফিকেশন (PMI).
ইঞ্জিনিয়ারিং নির্দেশিকাঃ বান্ডেল প্রতিস্থাপন এবং আকারের জন্য প্রয়োজনীয় জ্ঞান
- প্রবাহ-প্ররোচিত কম্পন (এফআইভি):উচ্চ শেল-সাইড ক্রস-ফ্লো গতি টিউব fluttering প্ররোচিত করতে পারে, যা ব্যফেল যোগাযোগ পয়েন্ট বা টিউব ক্লান্তি ব্যর্থতা এ fretting পরিধান ফলাফল।বাফেল স্পেসিং সামঞ্জস্য করা, বা রড ব্যফেল একীভূত করে গ্যাস কুলারগুলিতে FIV সমস্যাগুলি সমাধান করে।
- পিচ জ্যামিতি এবং যান্ত্রিক রক্ষণাবেক্ষণঃভারী ফাউলিং মিডিয়ার জন্য প্রতিস্থাপন কোর অর্ডার করার সময়,একটি 90 ° বা 45 ° বর্গাকার টিউব পিচ বিন্যাস নির্দিষ্ট করে টার্নআরাউন্ড রক্ষণাবেক্ষণের সময় উচ্চ চাপ হাইড্রো-ব্লাস্টিংয়ের জন্য অবিচ্ছিন্ন পরিষ্কারের লাইন তৈরি করেতাপ স্থানান্তর ঘনত্ব সর্বাধিক করার জন্য পরিষ্কার তরলগুলির জন্য একটি 30 ডিগ্রি ত্রিভুজীয় পিচ প্রস্তাবিত।
- বেফেল-টু-শেল ক্লিয়ারমেন্টের নিয়মঃবাইরের টিউব লিমিট (ওটিএল) এবং বেফেল বাইরের ব্যাসার্ধকে কঠোরভাবে টিইএমএ মানগুলি মেনে চলতে হবে। অত্যধিক ক্লিয়ারেন্স প্রক্রিয়া তরলকে অভ্যন্তরীণ শেল দেয়াল বরাবর টিউব অ্যারেটি বাইপাস করতে দেয়,টেমার তাপ এক্সচেঞ্জার ইউনিটের তাপীয় দক্ষতা উল্লেখযোগ্যভাবে হ্রাস করা.
লক্ষ্য শিল্প এবং প্রাথমিক অ্যাপ্লিকেশন
- পেট্রোলিয়াম রিফাইনিং:ক্রুড ডিস্টিলেশন ইউনিট (সিডিইউ) প্রিহিট ট্রেন, হাইড্রোক্র্যাকার ফিড এক্সচেঞ্জার, অ্যামিন চিকিত্সা রিবোয়েলার এবং ওভারহেড কনডেন্সার।
- পেট্রোকেমিক্যাল ও রাসায়নিক উৎপাদন:ইথিলিন উদ্ভিদ quench exchangers, নাইট্রিক অ্যাসিড coolers, এবং সুগন্ধি বিভাজন ইউনিট।
- প্রাকৃতিক গ্যাস প্রক্রিয়াকরণঃগ্যাস মিষ্টি পুনরায় বয়লার, গ্লাইকোল পুনরুদ্ধার ইউনিট এবং কম্প্রেসার ইন্টারকুলার / আফটারকুলার।
- বিদ্যুৎ উৎপাদন ও ইউটিলিটি:বয়লার ফিড ওয়াটার হিটার, টারবাইন তেল কুলার, এবং গ্রন্থি বাষ্প পৃষ্ঠ কনডেন্সার।
