এইচপি-এইচটি প্রিহিটার তাপ এক্সচেঞ্জার এএসএমই বিভাগ VIII বিভাগ 1 টিইএমএ তাপ এক্সচেঞ্জার ফিনড টিউব বান্ডিল

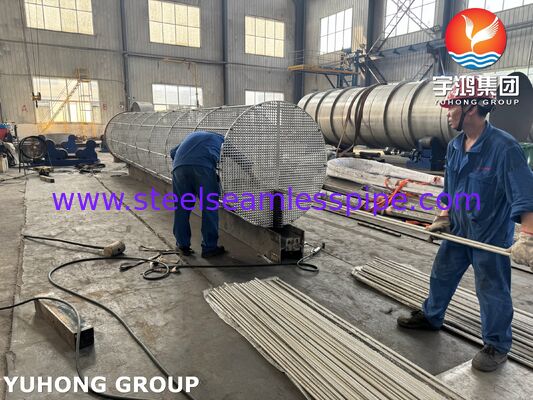

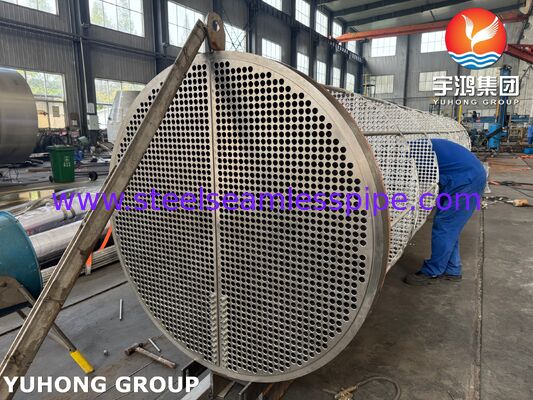

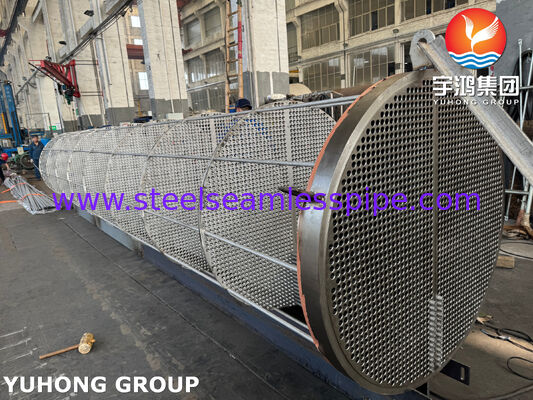

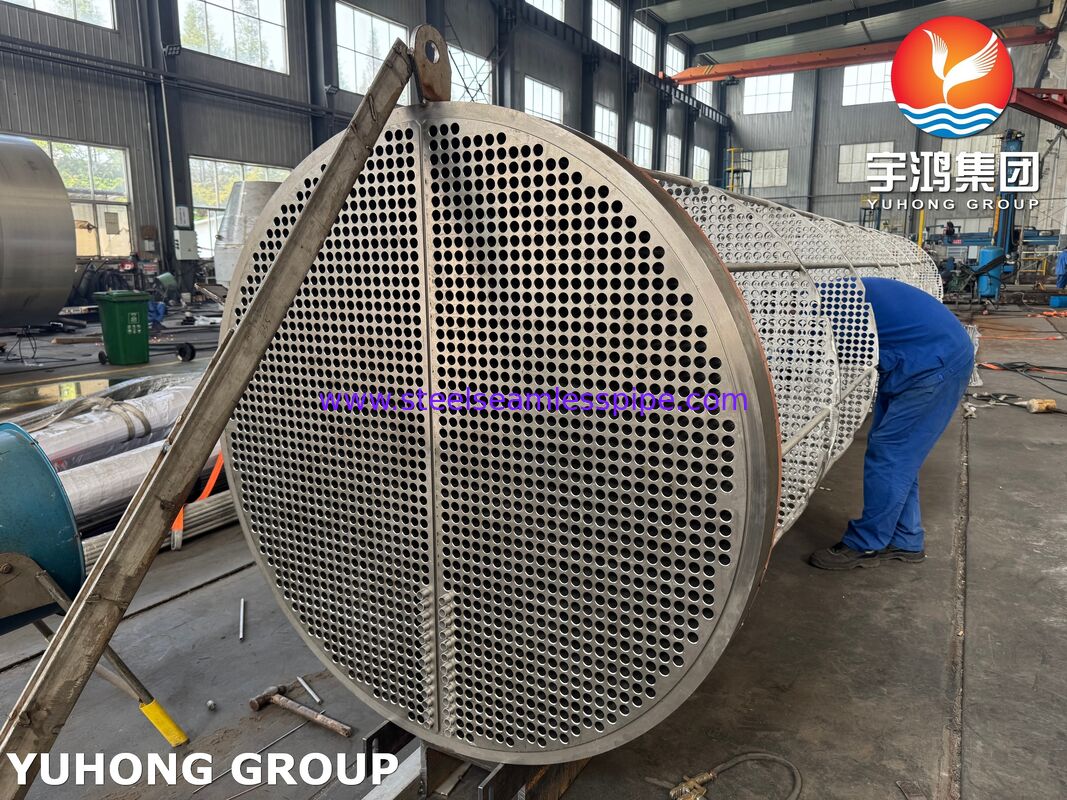

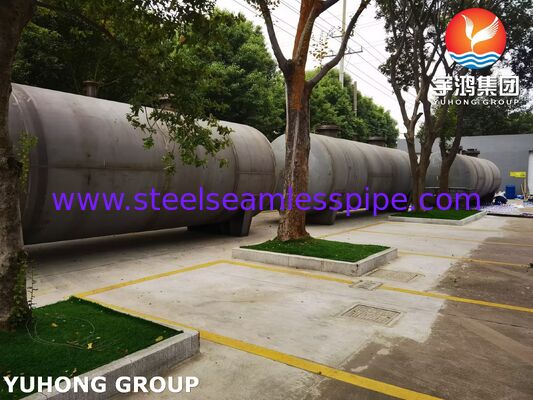

ইউহং হিট এক্সচেঞ্জার টিউব বান্ডিল একটি শিল্প উচ্চ-চাপ উচ্চ-তাপমাত্রা (HP-HT) প্রিহিটার শেল এবং টিউব হিট এক্সচেঞ্জার যা জিওথার্মাল পাওয়ার জেনারেশন ইনস্টলেশনের জন্য তৈরি করা হয়েছে। ইউনিটটি একটি নির্ভুলভাবে প্রকৌশল করা ফিনড টিউব বান্ডিলকে একটি হেভি-ওয়াল প্রেসার ভেসেল শেলের ভিতরে অন্তর্ভুক্ত করে যা কঠোরভাবে ASME বয়লার এবং প্রেসার ভেসেল কোড সেকশন VIII, ডিভিশন 1 নিয়মাবলীর অধীনে নির্মিত। এটি বাইনারি জিওথার্মাল পাওয়ার প্ল্যান্ট অপারেশনে স্টিম লুপ এবং ওয়ার্কিং ফ্লুইড সাইকেলগুলির মধ্যে একটি প্রাথমিক তাপ স্থানান্তর ইউনিট হিসাবে কাজ করে।

৩.২ মূল উপাদান ও উপাদানের স্পেসিফিকেশন

৩.৩ মূল প্রযুক্তিগত ও ফ্যাব্রিকেশন বৈশিষ্ট্য

• ASME কোড স্ট্যাম্পড ফ্যাব্রিকেশন: মেকানিক্যাল ডিজাইন এবং স্ট্রাকচারাল ক্যালকুলেশন কঠোরভাবে ASME সেকশন VIII, ডিভিশন 1 এবং স্ট্যান্ডার্ড টema হিট এক্সচেঞ্জার মেকানিক্যাল স্ট্যান্ডার্ড অনুসরণ করে।

• ক্ল্যাড টিউবশীট ইন্টারফেস: SA-350 LF2 ফোর্জিং সারফেসের উপর 3.0 মিমি ন্যূনতম পুরুত্বের SA-240 TP316L স্টেইনলেস স্টিল ওয়েল্ড ওভারলে সহ স্থাপন করা হয়েছে যা ক্ষয়কারী প্রক্রিয়া মিডিয়ার সংস্পর্শে আসে।

• প্রিসিশন টিউব-টু-টিউবশীট জয়েন্ট: টিউবগুলি ASME সেকশন IX ওয়েল্ডিং পদ্ধতি অনুসারে স্বয়ংক্রিয় GTAW প্রক্রিয়া ব্যবহার করে প্রসারিত এবং শক্তি-ওয়েল্ড করা হয়।

• হেভি-ডিউটি সাপোর্ট স্ট্রাকচার: অপারেশনাল চক্রের সময় সিসমিক লোডিং, উইন্ড লোড এবং থার্মাল এক্সপ্যানশন ফোর্সের জন্য প্রকৌশল করা ইন্টিগ্রেটেড স্যাডল সাপোর্ট।

৩.৪ গুণমান নিশ্চয়তা ও টেস্টিং স্পেসিফিকেশন

• নন-ডেস্ট্রাকটিভ এক্সামিনেশন (NDE): ASME Sec. VIII Div. 1 অনুযায়ী সমস্ত লঙ্গিটিউডিনাল এবং সার্কামফারেনশিয়াল বাট ওয়েল্ডের উপর 100% ফুল রেডোগ্রাফিক টেস্টিং (RT-1)।

• সারফেস ডিফেক্ট ইন্সপেকশন: সমস্ত স্টেইনলেস স্টিল ক্ল্যাডিং ওভারলে, টিউব-টু-টিউবশীট শক্তি ওয়েল্ড এবং নজল অ্যাটাচমেন্ট ওয়েল্ডের উপর লিকুইড পেনিট্রেন্ট টেস্টিং (PT)।

• হাইড্রস্ট্যাটিক প্রেসার টেস্ট: ফ্যাক্টরি শেল-সাইড এবং টিউব-সাইড হাইড্রস্ট্যাটিক প্রেসার টেস্টিং সর্বোচ্চ অনুমোদিত ওয়ার্কিং প্রেসারের (MAWP) 1.3 গুণ চাপে ন্যূনতম 60 মিনিটের জন্য পরিচালিত হয়।

• পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন (PMI): অ্যাসেম্বলির আগে সমস্ত অ্যালয় কাঁচামাল, প্রেসার-রিটেইনিং কম্পোনেন্ট এবং ফিলার মেটালের উপর 100% PMI যাচাইকরণ।

• ডাইমেনশনাল ও ফ্ল্যাটনেস কন্ট্রোল: টema ক্লাস R টলারেন্সের সাথে সঙ্গতিপূর্ণ লেজার-ভেরিফাইড টিউবশীট ফ্ল্যাটনেস এবং নজল ফ্ল্যাঞ্জ ওরিয়েন্টেশন অ্যালাইনমেন্ট।

৩.৫ আন্তর্জাতিক লজিস্টিকস ও মার্কেট সাপোর্ট

• এক্সপোর্ট প্যাকেজিং: সিল করা অভ্যন্তরীণ নাইট্রোজেন পার্জ (0.5 বার পজিটিভ প্রেসার) ডেসিক্যান্ট চার্জ সহ, হেভি-ডিউটি স্টিল স্কিড বেস এবং সি-ওয়ার্থি ভ্যাকুয়াম ফয়েল র‍্যাপিং দ্বারা সুরক্ষিত।

• আন্তর্জাতিক কমপ্লায়েন্স ডকুমেন্টেশন: ম্যানুফ্যাকচারার'স ডেটা রিপোর্ট (ফর্ম U-1A), মেটেরিয়াল টেস্ট সার্টিফিকেট (EN 10204 টাইপ 3.1), NDE রিপোর্ট এবং হাইড্রস্ট্যাটিক টেস্ট চার্ট সহ সরবরাহ করা হয়।

• আঞ্চলিক নিয়ন্ত্রক ছাড়পত্র: SONCAP (নাইজেরিয়া প্রোডাক্ট সার্টিফিকেট), ফর্ম M কমপ্লায়েন্স এবং মধ্যপ্রাচ্য / উত্তর আফ্রিকা (MENA) কাস্টমস ক্লিয়ারেন্স স্ট্যান্ডার্ডের জন্য প্রি-সার্টিফাইড।
