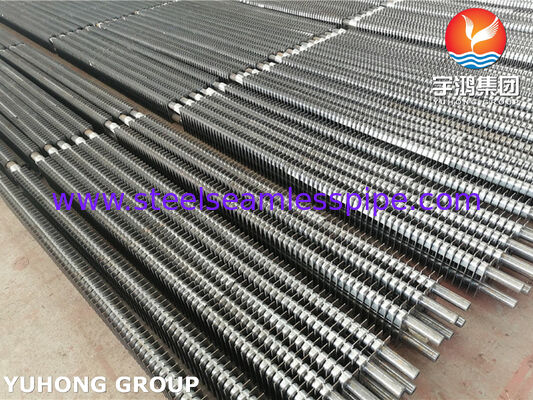

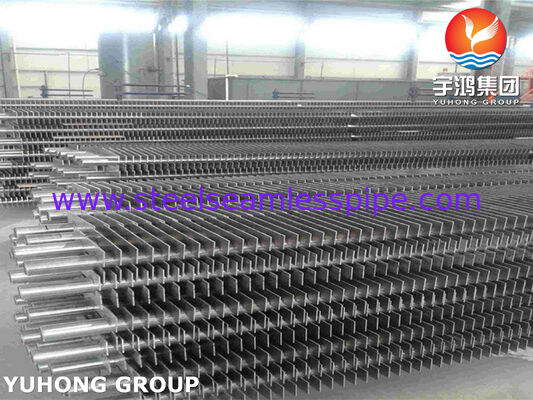

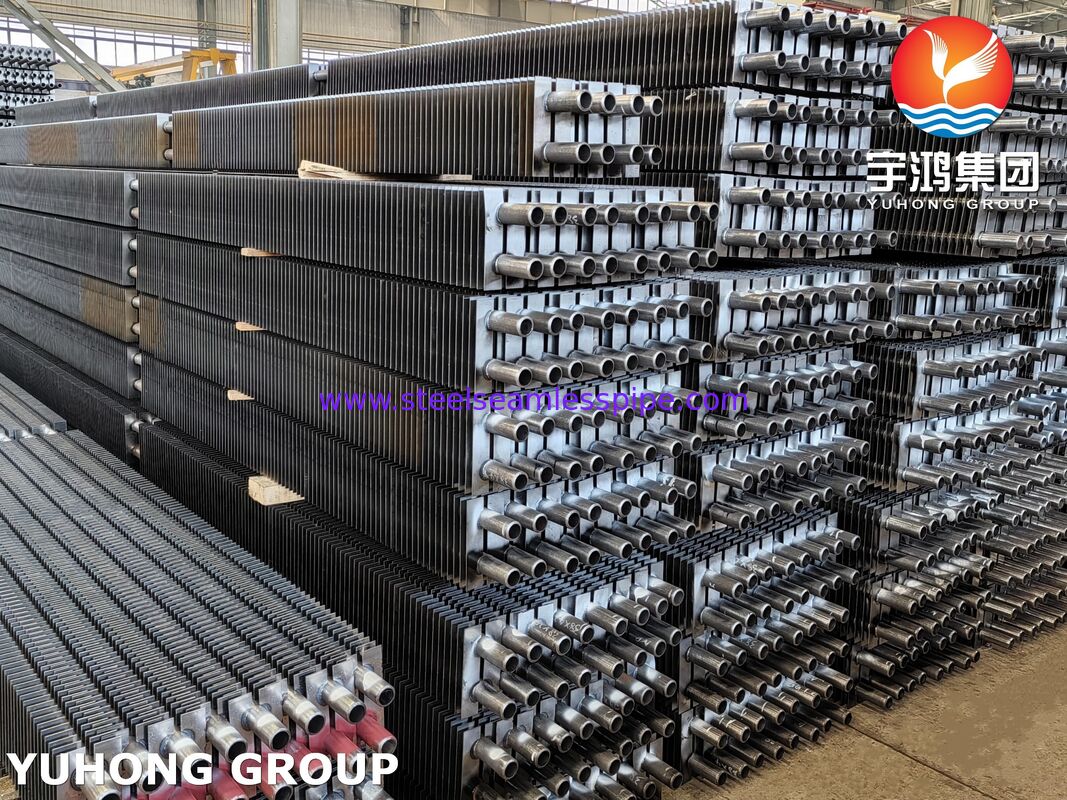

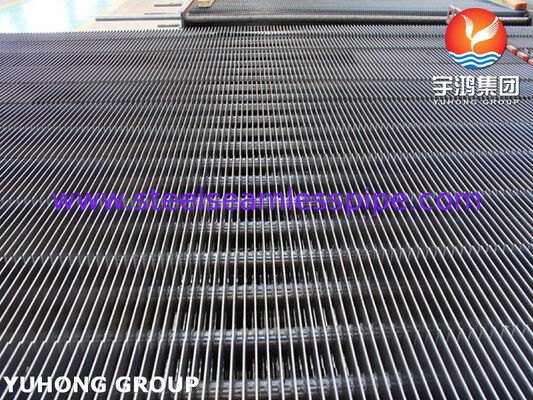

বর্জ্য তাপ পুনরুদ্ধার বয়লারের জন্য ডাবল এইচ-টাইপ ফিনড টিউব – এএসটিএম এ১৭৯ কার্বন স্টিল
পণ্যের সংক্ষিপ্ত বিবরণ
ডাবল এইচ-টাইপ ফিনড টিউবউচ্চ-দক্ষতা সম্পন্ন তাপ স্থানান্তর উপাদান যা বিশেষভাবে ডিজাইন করা হয়েছেবর্জ্য তাপ পুনরুদ্ধার বয়লার, শিল্প ইকোনোমাইজার এবং শক্তি-সাশ্রয়ী হিট এক্সচেঞ্জার সিস্টেমের জন্য। এএসটিএম এ১৭৯ সিমলেস কার্বন স্টিল টিউব দিয়ে তৈরি, এই ফিনড টিউবগুলি চমৎকার তাপীয় কর্মক্ষমতা, যান্ত্রিক নির্ভরযোগ্যতা এবং দীর্ঘ পরিষেবা জীবন প্রদান করে যেখানে নিষ্কাশন গ্যাস থেকে তাপ পুনরুদ্ধার করা অত্যন্ত গুরুত্বপূর্ণ।
অনন্য ডাবল এইচ-ফিন কাঠামো দুটি প্রতিসম আয়তক্ষেত্রাকার ফিন নিয়ে গঠিত যা বেস টিউবের বিপরীত দিকে ঝালাই করা হয়, একটি অপ্টিমাইজড গ্যাস প্রবাহ চ্যানেল তৈরি করে। প্রচলিত সাধারণ টিউব বা স্ট্যান্ডার্ড স্পাইরাল ফিন টিউবের তুলনায়, ডাবল এইচ-টাইপ ফিনড টিউবগুলি ছাই জমা হওয়া কমিয়ে এবং গ্যাস-সাইড ফাউলিংয়ের প্রতিরোধ ক্ষমতা বাড়িয়ে বাহ্যিক তাপ স্থানান্তর এলাকা উল্লেখযোগ্যভাবে বৃদ্ধি করে।
এএসটিএম এ১৭৯ উপাদান চমৎকার তাপীয় পরিবাহিতা, ভাল ওয়েল্ডেবিলিটি এবং স্থিতিশীল যান্ত্রিক কর্মক্ষমতা সরবরাহ করে, যা এই টিউবগুলিকে কয়লা-চালিত বয়লার, গ্যাস-চালিত বয়লার, বায়োমাস বয়লার, বর্জ্য ভস্মীকরণ প্ল্যান্ট, বিদ্যুৎ উৎপাদন ব্যবস্থা এবং শিল্প বর্জ্য তাপ পুনরুদ্ধার ইউনিটগুলিতে ব্যাপকভাবে ব্যবহৃত করে তোলে।
ডাবল এইচ-টাইপ ফিনড টিউবের মূল বৈশিষ্ট্য
১। উচ্চ তাপ স্থানান্তর দক্ষতা
ডাবল এইচ-ফিন ডিজাইন ফ্লু গ্যাসের প্রবাহে তাপ বিনিময় পৃষ্ঠের ক্ষেত্রফল প্রসারিত করে এবং টার্বুলেন্স বাড়ায়, সামগ্রিক বয়লারের দক্ষতা উন্নত করে এবং জ্বালানী খরচ কমায়।
২। চমৎকার অ্যান্টি-ফাউলিং কর্মক্ষমতা
এইচ-আকৃতির ফিনের মধ্যে খোলা গ্যাস প্যাসেজ ধুলো জমা হওয়া কমিয়ে দেয় এবং টাইটলি প্যাকড ফিন কাঠামোর তুলনায় সহজ পরিষ্কারের অনুমতি দেয়, যা নোংরা নিষ্কাশন গ্যাস পরিবেশের জন্য উপযুক্ত করে তোলে।
৩। শক্তিশালী যান্ত্রিক শক্তি
ফিনগুলি এএসটিএম এ১৭৯ টিউব পৃষ্ঠে নিরাপদে ঝালাই করা হয়, যা তাপীয় চক্র, কম্পন এবং দীর্ঘমেয়াদী অপারেশনের অধীনে উচ্চ কাঠামোগত স্থিতিশীলতা প্রদান করে।
৪। বর্জ্য তাপ পুনরুদ্ধার সিস্টেমের জন্য অপ্টিমাইজ করা
ডাবল এইচ-টাইপ ফিনড টিউবগুলি সাধারণত ইনস্টল করা হয়:
- বর্জ্য তাপ পুনরুদ্ধার বয়লার (WHRB)
- বয়লার ইকোনোমাইজার
- গ্যাস-টু-ওয়াটার হিট এক্সচেঞ্জার
- শিল্প নিষ্কাশন তাপ পুনরুদ্ধার সিস্টেম
- বিদ্যুৎ কেন্দ্র তাপ পুনরুদ্ধার সরঞ্জাম
- সিমেন্ট প্ল্যান্ট এবং স্টিল প্ল্যান্ট বর্জ্য তাপ সিস্টেম
প্রযুক্তিগত স্পেসিফিকেশন
বেস টিউব উপাদান
এএসটিএম এ১৭৯ / এএসএমই এসএ১৭৯
হিট এক্সচেঞ্জার এবং কনডেনসার অ্যাপ্লিকেশনের জন্য ডিজাইন করা লো-কার্বন সিমলেস স্টিল টিউব।
সাধারণ অ্যাপ্লিকেশন:
- ইকোনোমাইজার টিউব ব্যাংক
- বর্জ্য তাপ পুনরুদ্ধার বয়লার
- ফিডওয়াটার প্রিহিটার
- শিল্প হিট এক্সচেঞ্জার
স্ট্যান্ডার্ড আকারের পরিসীমা
ডাবল এইচ-টাইপ ফিনড টিউবের মাত্রা বয়লার ডিজাইন প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
সাধারণ বেস টিউব আকার
| প্যারামিটার |
স্ট্যান্ডার্ড পরিসীমা |
| বাইরের ব্যাস (OD) |
২৫.৪ মিমি – ৬৩.৫ মিমি |
| প্রাচীরের পুরুত্ব |
২.০ মিমি – ৬.০ মিমি |
| টিউবের দৈর্ঘ্য |
৩০০০ মিমি – ১২০০০ মিমি |
| ফিনের উচ্চতা |
১০ মিমি – ৩০ মিমি |
| ফিনের পুরুত্ব |
১.০ মিমি – ২.৫ মিমি |
| ফিনের পিচ |
৮ মিমি – ২০ মিমি |
| ফিনের প্রস্থ |
২০ মিমি – ৫০ মিমি |
সাধারণ উৎপাদন আকার
- ৩১.৮ * ২.০ মিমি
- ৩৮.১ * ২.৫ মিমি
- ৪৪.৫ * ৩.০ মিমি
- ৫০.৮ * ৩.৫ মিমি
- ৫৭.২ * ৪.০ মিমি
(কাস্টম মাত্রা গ্রাহকের অঙ্কন এবং তাপ স্থানান্তর প্রয়োজনীয়তা অনুযায়ী উপলব্ধ।)
উৎপাদন প্রক্রিয়া
ডাবল এইচ-টাইপ ফিনড টিউবের উৎপাদন প্রক্রিয়ার মধ্যে রয়েছে:
- এএসটিএম এ১৭৯ সিমলেস টিউব পরিদর্শন
- টিউব পৃষ্ঠ পরিষ্কার এবং প্রস্তুতি
- এইচ-আকৃতির ফিনের নির্ভুল কাটিং
- স্বয়ংক্রিয় প্রতিরোধ ঝালাই বা উচ্চ-মানের ফিন ঝালাই
- মাত্রিক পরিদর্শন
- পৃষ্ঠের চিকিত্সা এবং চূড়ান্ত গুণমান যাচাইকরণ
ঝালাই প্রক্রিয়া চমৎকার তাপীয় পরিবাহিতা বজায় রেখে ফিন এবং টিউবের মধ্যে শক্তিশালী বন্ধন নিশ্চিত করে।
এএসটিএম এ১৭৯ উপাদানের রাসায়নিক গঠন
| উপাদান |
সর্বোচ্চ পরিমাণ (%) |
| কার্বন (C) |
০.০৬ – ০.১৮ |
| ম্যাঙ্গানিজ (Mn) |
০.২৭ – ০.৬৩ |
| ফসফরাস (P) |
≤ ০.০৩৫ |
| সালফার (S) |
≤ ০.০৩৫ |
এএসটিএম এ১৭৯ হল একটি লো-কার্বন স্টিল গ্রেড যা হিট এক্সচেঞ্জার অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে, যা সাধারণ বয়লার অপারেটিং অবস্থায় ভাল গঠন ক্ষমতা এবং ক্ষয় প্রতিরোধ ক্ষমতা প্রদান করে।
এএসটিএম এ১৭৯ এর যান্ত্রিক বৈশিষ্ট্য
| বৈশিষ্ট্য |
প্রয়োজনীয়তা |
| টান শক্তি |
≥ ৩২৫ MPa |
| ফলন শক্তি |
≥ ১৮০ MPa |
| দীর্ঘীকরণ |
≥ ৩৫% |
| কঠিনতা |
সর্বোচ্চ। ৭২ HRB |
এই যান্ত্রিক বৈশিষ্ট্যগুলি তাপীয় প্রসারণ, চাপ পরিবর্তন এবং বারবার গরম করার চক্রের অধীনে অবিচ্ছিন্ন অপারেশনের জন্য পর্যাপ্ত শক্তি সরবরাহ করে।
পরিদর্শন এবং পরীক্ষার পদ্ধতি
আন্তর্জাতিক হিট এক্সচেঞ্জার মানগুলির নির্ভরযোগ্যতা এবং সম্মতি নিশ্চিত করার জন্য, ডাবল এইচ-টাইপ ফিনড টিউবগুলি ব্যাপক গুণমান পরিদর্শন করা হয়।
১। কাঁচামাল পরিদর্শন
- উপাদান শংসাপত্র যাচাইকরণ (MTC)
- রাসায়নিক গঠন বিশ্লেষণ
- যান্ত্রিক বৈশিষ্ট্য পরীক্ষা
২। টিউব পরিদর্শন
- বাইরের ব্যাস পরিমাপ
- প্রাচীরের পুরুত্ব পরিমাপ
- সোজা পরিদর্শন
- পৃষ্ঠের ত্রুটি পরীক্ষা
৩। ঝালাই গুণমান পরিদর্শন
- ফিন-টু-টিউব ওয়েল্ড চেহারা পরিদর্শন
- ঝালাই শক্তি যাচাইকরণ
- মাত্রিক নির্ভুলতা পরিদর্শন
৪। নন-ডেস্ট্রাকটিভ টেস্টিং (NDT)
উপলব্ধ পরীক্ষার পদ্ধতিগুলির মধ্যে রয়েছে:
- এডি কারেন্ট টেস্টিং
- আল্ট্রাসনিক টেস্টিং
- ম্যাগনেটিক পার্টিকেল টেস্টিং (প্রযোজ্য হলে)
- লিকুইড পেনিট্রান্ট টেস্টিং (প্রয়োজনে)
৫। হাইড্রোলিক প্রেসার টেস্ট
এএসটিএম এ১৭৯ টিউবগুলি চাপ প্রতিরোধ এবং লিক টাইটনেস যাচাই করার জন্য হাইড্রোলিকভাবে পরীক্ষা করা হয়।
৬। চূড়ান্ত পরিদর্শন
চূড়ান্ত পরিদর্শনের মধ্যে রয়েছে:
- ফিনের ব্যবধান পরিমাপ
- টিউবের দৈর্ঘ্য যাচাইকরণ
- পৃষ্ঠের গুণমান পরিদর্শন
- প্যাকিং পরিদর্শন
পরিদর্শন নথি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে, যার মধ্যে রয়েছে:
- EN 10204 3.1 উপাদান শংসাপত্র
- পরিদর্শন প্রতিবেদন
- পরীক্ষার রেকর্ড
- মাত্রিক প্রতিবেদন
প্রচলিত ফিনড টিউবের তুলনায় সুবিধা
| বৈশিষ্ট্য |
ডাবল এইচ-টাইপ ফিনড টিউব |
প্রচলিত স্পাইরাল ফিন টিউব |
| তাপ স্থানান্তর এলাকা |
উচ্চ |
মাঝারি |
| ধুলো প্রতিরোধ |
চমৎকার |
মাঝারি |
| গ্যাস প্রবাহ প্রতিরোধ |
নিম্ন |
উচ্চতর |
| পরিষ্কারের কর্মক্ষমতা |
সহজ |
আরও কঠিন |
| বর্জ্য গ্যাসের জন্য উপযুক্ত |
চমৎকার |
সীমিত |
সাধারণ অ্যাপ্লিকেশন
এএসটিএম এ১৭৯ থেকে তৈরি ডাবল এইচ-টাইপ ফিনড টিউবগুলি ব্যাপকভাবে ব্যবহৃত হয়:
বর্জ্য তাপ পুনরুদ্ধার বয়লার
উচ্চ-তাপমাত্রার নিষ্কাশন গ্যাস থেকে শক্তি পুনরুদ্ধার করে বাষ্প বা প্রক্রিয়া জল তৈরি করা।
শিল্প ইকোনোমাইজার
বয়লারে প্রবেশের আগে ফিডওয়াটার প্রিহিট করে বয়লারের দক্ষতা উন্নত করা।
বিদ্যুৎ উৎপাদন ব্যবস্থা
তাপ বিদ্যুৎ কেন্দ্রে শক্তি পুনরুদ্ধার দক্ষতা বৃদ্ধি করা।
উৎপাদন শিল্প
প্রয়োগ করা হয়:
- স্টিল প্ল্যান্ট
- সিমেন্ট কারখানা
- রাসায়নিক প্ল্যান্ট
- পেট্রোকেমিক্যাল সুবিধা
- বর্জ্য-থেকে-শক্তি প্ল্যান্ট
কেন আমাদের এএসটিএম এ১৭৯ ডাবল এইচ-টাইপ ফিনড টিউব বেছে নেবেন?
- এএসটিএম এ১৭৯ / এএসএমই এসএ১৭৯ মান অনুযায়ী তৈরি
- বর্জ্য তাপ পুনরুদ্ধার অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা নকশা
- উচ্চ ফিন-টু-টিউব ঝালাই গুণমান
- ফাউলিং এবং ধুলো জমা হওয়ার বিরুদ্ধে চমৎকার প্রতিরোধ ক্ষমতা
- কাস্টমাইজড মাত্রা উপলব্ধ
- সম্পূর্ণ পরিদর্শন নথি সরবরাহ করা হয়
- দীর্ঘমেয়াদী শিল্প অপারেশনের জন্য উপযুক্ত
আমাদের ডাবল এইচ-টাইপ ফিনড টিউবগুলি বয়লারের দক্ষতা উন্নত করতে এবং শিল্প বর্জ্য তাপ উৎস থেকে শক্তি পুনরুদ্ধার সর্বাধিক করার জন্য একটি নির্ভরযোগ্য সমাধান সরবরাহ করে।
