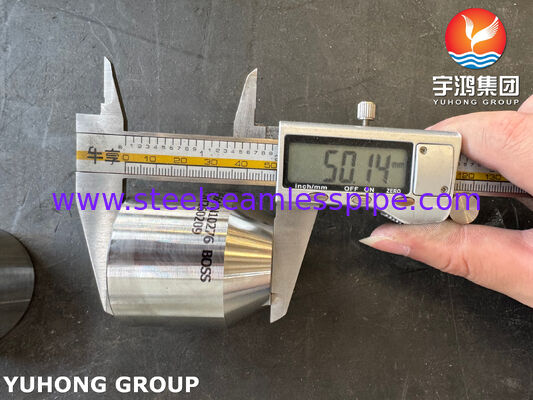

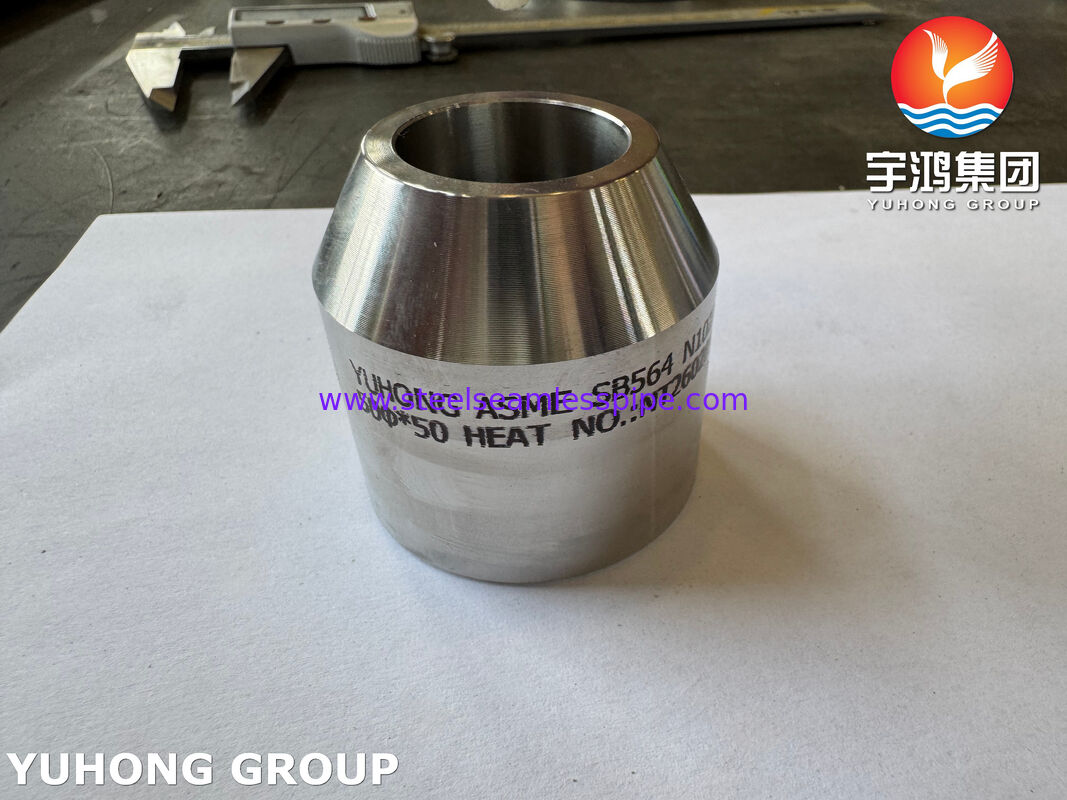

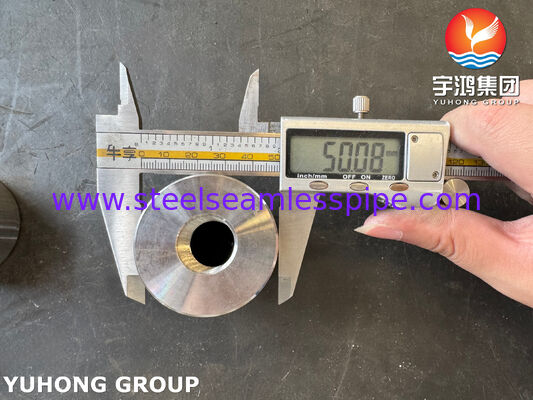

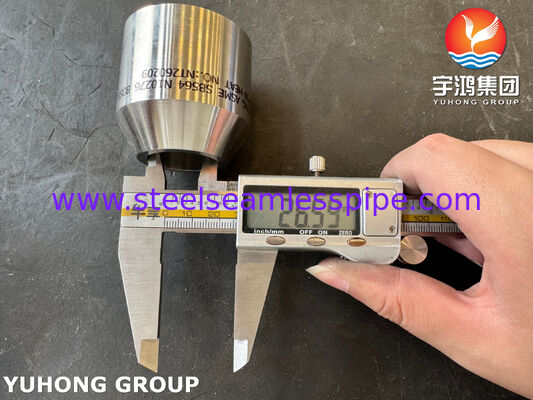

নিকেল অ্যালোয় স্টীল কাঠের ফিটিং ASME SB564 N10276 BOSS B16.11 MSS SP-97

নিকেল অ্যালোয় স্টীল কাঠের ফিটিং ASME SB564 N10276 BOSS B16.11 MSS SP-97

I. মৌলিক সংজ্ঞা

একটি বস ফিটিং, যা একটি ছদ্মবেশী শাখা আউটলেট বা অর্ধ-ক্যাপিং হিসাবেও উল্লেখ করা হয়, এটি ASME B16 দ্বারা নিয়ন্ত্রিত একটি ধরণের ছদ্মবেশী শাখা ফিটিং।11এটি একটি কম্প্যাক্ট ভারী-প্রাচীর ফিটিং যা প্রধান পাইপের বাইরের প্রাচীরের উপর ছোট শাখা লাইন, যন্ত্র সংযোগ, ড্রেন এবং ভেন্ট পোর্টগুলি ট্যাপ করার জন্য ঝালাই করা হয়।এটাকে শুধু বলা হয় "বোস হেড" দেশীয় ইঞ্জিনিয়ারিং ক্ষেত্রে.

II. কাঠামো এবং শ্রেণীবিভাগ

1. দুটি প্রাথমিক সংযোগের ধরন

• থ্রেডেড বসঅভ্যন্তরীণ এনপিটি / বিএসপি থ্রেড দিয়ে সজ্জিত। প্রধান পাইপে ldালাইয়ের পরে এটি সরাসরি চাপ গ্যাজেজ, ট্রান্সমিটার, ছোট ভালভ এবং নমুনা নল দিয়ে সজ্জিত করা যেতে পারে,যন্ত্রপাতি পাইপিংয়ের জন্য ব্যাপকভাবে গৃহীত.
• সকেট ওয়েল্ড বসছোট ছোট পাইপগুলির ফিললেট ওয়েল্ডিংয়ের জন্য অভ্যন্তরীণ সকেট বিয়ারের সাথে ডিজাইন করা হয়েছে। এটি উচ্চতর চাপ প্রতিরোধের বৈশিষ্ট্যযুক্ত এবং ছোট-বিয়ার প্রক্রিয়া শাখায় প্রয়োগ করা হয়।কম সাধারণ ধরনের মধ্যে রয়েছে বট ওয়েল্ড বস, প্রসারিত বোস এবং ফ্ল্যাঞ্জ মুখের বোস।

2. রূপরেখা বৈশিষ্ট্য

• স্যাডল আকৃতির বাঁকা বেস যা ঢালাইয়ের জন্য প্রধান পাইপের বাইরের ব্যাসার্ধের সাথে খাপ খায়;
• ঘূর্ণিত খোলার উপর চাপ বাড়াতে এবং উচ্চ চাপের অধীনে ছিটকে যাওয়া এড়ানোর জন্য উপরের অংশে ঘন উত্থাপিত বোস প্রজেকশন;
• স্ট্যান্ডার্ড সংক্ষিপ্ত পাইপগুলির তুলনায় দেয়ালের বেধ অনেক বেশি, 3000 #, 6000 # এবং 9000 # চাপ শ্রেণীতে পাওয়া যায়।

III. ফাংশন এবং অ্যাপ্লিকেশন দৃশ্যকল্প

• প্রধান পাইপলাইনে ছোট ছোট যন্ত্র শাখাগুলিতে ট্যাপ করুন (চাপ, স্তর, তাপমাত্রা এবং নমুনা গ্রহণের জন্য);
• পাইপলাইন ভেন্টিলেশন, ড্রেনিং এবং এয়ার রিলিজের জন্য ছোট ছোট বন্দর সরবরাহ করা;
• উচ্চ মূল্যের ওলেটগুলির জন্য একটি ব্যয়বহুল বিকল্প হিসাবে ছোট-গভীর শাখা লঞ্চ (এনপিএস 1/8 "~ এনপিএস 4") হিসাবে কাজ করে;
• পারমাণবিক শক্তি, রাসায়নিক, তেল ও গ্যাস এবং বিদ্যুৎ কেন্দ্র শিল্পে উচ্চ তাপমাত্রা এবং উচ্চ চাপ পাইপলাইনগুলির জন্য স্ট্যান্ডার্ড ফিটিং।

IV. বস এবং ওলেটের মধ্যে মূল পার্থক্য

V. উপকরণ এবং মান

• প্রযোজ্য মানঃ ASME B16.11এমএসএস এসপি-৯৭
• সাধারণ উপকরণঃ A105 কার্বন ইস্পাত, A182 F304/F316 স্টেইনলেস স্টিল, F22/F91 খাদ ইস্পাত, ডুপ্লেক্স ইস্পাত 2205/2507, নিকেল খাদ
• আকার পরিসীমাঃ NPS 1/8 "~ 4"

VI. অতিরিক্ত দ্রষ্টব্যঃ সহজেই বিভ্রান্তিকর স্বতন্ত্র বস সংযোগ

নল শিল্পে ব্যবহৃত বস সংযোজক একটি দ্রুত সংযোগ বিচ্ছিন্ন ফিটিং বাষ্প এবং বায়ু পায়ের পাতার মোজাবিশেষের জন্য, যা জালিয়াতি পাইপ বস মাথা থেকে সম্পূর্ণ ভিন্ন।পাইপিং ইঞ্জিনিয়ারিং মধ্যে শব্দ "বস" একচেটিয়াভাবে forged saddle শাখা বস ফিটিং জন্য দাঁড়িয়েছে.

একটি বোস হ'ল প্রধান পাইপের বাইরের দেয়ালে ঝালাই করা একটি স্যাডল টাইপ কাঠামোগত অর্ধ-ক্যাপিং শাখা আউটলেট, যা বিশেষভাবে যন্ত্র, ভেন্ট এবং ছোট-গর্ত শাখার জন্য শক্তিশালী সংযোগ হিসাবে উত্পাদিত হয়।
